Tentsio ertaineko Vcb panela zentral elektrikoetarako, azpiestazioetarako, industria-instalazioetarako, meatze-enpresetarako egokia da. merkataritza-eraikinak, eta barne-tentsio ertaineko banaketa-proiektu batzuk. Usunek ekipoak fabrikatzen ditu aplikagarriak diren IEC eta GB arauen arabera eta ISO 9001, ISO 14001 eta ISO 45001 kudeaketaren arabera funtzionatzen du sistemak, nazioarteko merkatuko eskakizunetarako CE ziurtagiriarekin eskuragarri.

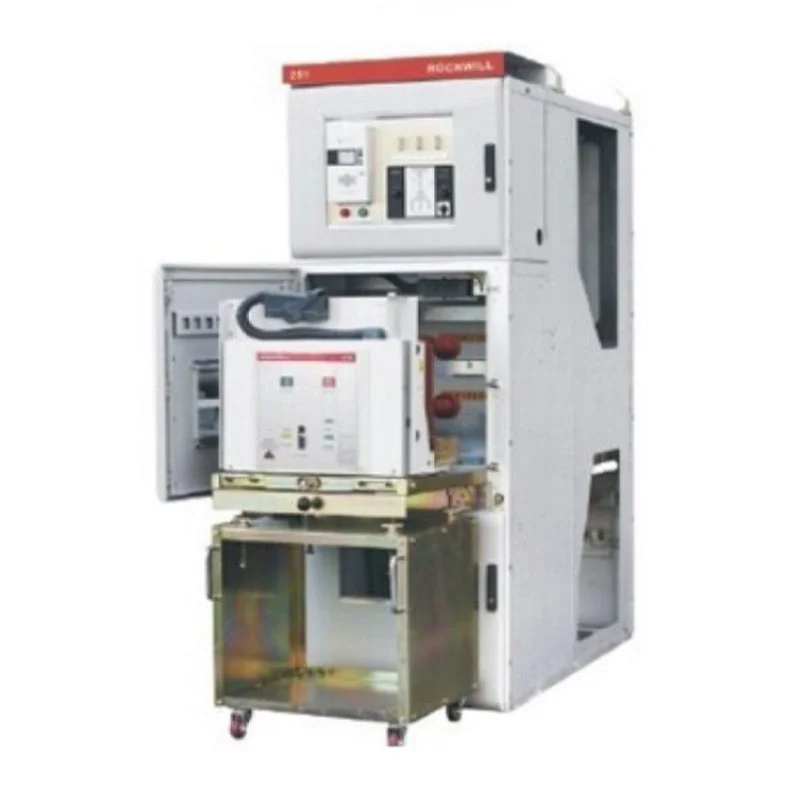

Kommutagailu honen ezaugarri nagusia hutseko etengailu erretiratu daitekeen antolamendua da. Betiko beharrean etengailua armairuaren barruan finkatuz, etengailua mugi daitekeen orga mugikor batean instalatzen da funtzionamendu-prozeduraren arabera zerbitzu, proba eta posizio isolatuen artean.
Diseinu honek abantaila praktikoak eskaintzen ditu ikuskapenean, ordezkapenean eta arazoak konpontzerakoan. Etengailu orgak, PT orgak eta isolatzaileen orga eskema elektrikoaren arabera konfigura daitezke, erretiratu daitekeen egiturak mantentze-lanetako langileei dagokien ekipamenduetara sartzeko aukera ematen die, desmuntatu gabe armairu osoa.
Azpiestazioetarako eta industria-banaketa-sistemetarako, planifikatutako mantentze-lanak eta ekipamenduen ordezkapenak egin behar diren eraginkortasunez osatuta, erretiratu daitekeen diseinuak zerbitzu-eragiketak erraztu ditzake eta behar den denbora murrizten du ekipoen esku-hartzea.
Funtzionamendu segurua tentsio ertaineko konmutagailuetarako erosketa-kontuan hartu behar da, etenaldi-sekuentzia okerrak direlako arrisku elektriko larriak sor ditzake. KYN28 serieak bost frogako interblokeo sistema mekaniko bat dauka operazio-prozedura okerrak mugatzeko diseinatua.
Interblokeoaren egiturak etengailuaren funtzionamendu okerra ekiditen du, orgatik tira edo azpitik bultzatzea eragozten du karga, zirkuitua dinamizatzen denean lur-etengailua ixtea eragozten du, zirkuitua egotea eragozten du lurrerako etengailua itxita dagoen bitartean dinamizatzen da eta langileak bizi-konpartimentuetan nahi gabe sartzea eragozten du.
Interblokeatzeko antolamendu mekaniko honek segurtasun fisikoko oztopo gehigarri bat eskaintzen du aldatzean eta mantentze-eragiketak, operadoreei funtzionamendu-sekuentzia zuzena jarraitzen lagunduz.

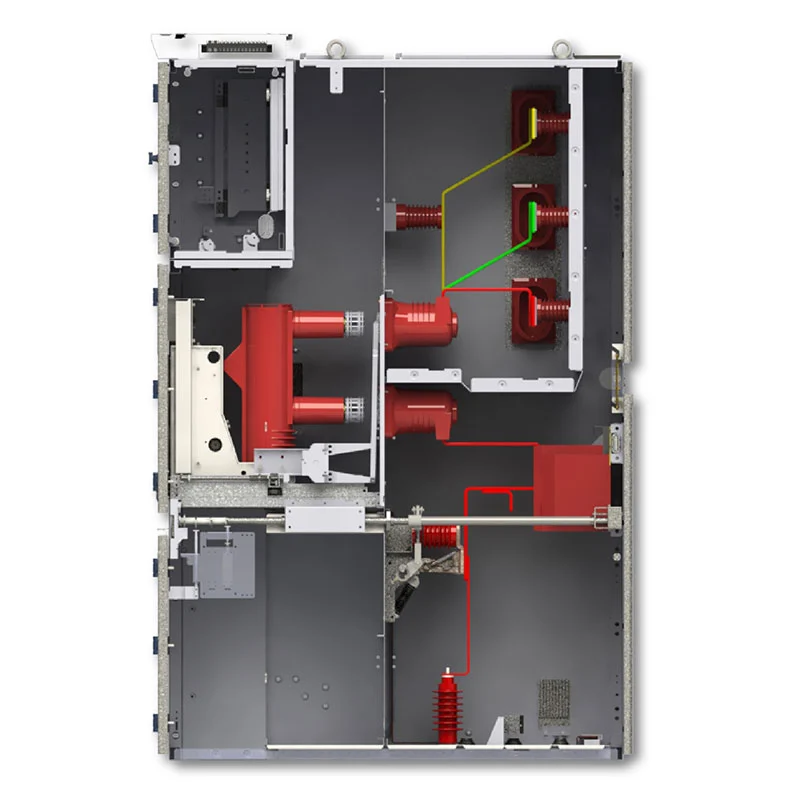

Tentsio Ertaineko Vcb Panelak elektriko nagusia bereizten duen metalez banatutako barne egitura hartzen du atalak. Etengailuaren konpartimendua, busbarren konpartimendua, kableen konpartimendua, tresnen eta kontrolen konpartimendua, eta presio erliebearen atala modu independentean antolatzen dira.
Konpartimentudun eraikuntza honek barne-matxura baten hedapena mugatzen laguntzen du eta desberdinak bereizten ditu osagai elektrikoak ikuskapenean eta mantentze-lanetan. Gainera, barruko diseinu elektrikoa errazten du operadoreak eta mantentze-langileak ulertzeko.
Goiko presioa arintzeko flapek presioa askatzeko bide kontrolatua eskaintzen dute barneko bat gertatuz gero arku-matxura, langileen eta inguruko ekipoen matxuren presioaren eragina murrizten laguntzen duena.
Armairua aurreko aldean funtzionatzeko eta mantentzeko diseinatuta dago, eta hori baliotsua izan daiteke gela elektrikoa dagoenean atzeko sarbide mugatua. Operadoreek ohiko aldaketa eta mantentze prozedurak egin ditzakete aurrealdetik ekipoak onartutako funtzionamendu-sekuentziaren arabera.
Aurrealdeko sarbidearen antolamenduak ekipamendu-gelaren plangintza errazten laguntzen du eta atzean behar den espazioa murrizten du ohiko mantentze-jardueretarako armairua. Kondentsazio-berogailu integratua ingurune hezeetarako konfigura daiteke armairu barruan kondentsazioarekin lotutako arriskuak murrizten laguntzeko.
Tentsio ertaineko banaketa-sistema ezberdinek kabinete funtzio desberdinak behar dituzte. Ekipamendua honela konfigura daiteke gorako saretik energia jasotzeko sarrerako armairua, elikadurak hornitzeko irteerako armairua edo motorrak, PT eta tentsioa neurtzeko armairua, neurketa armairua, autobus sekzionatzaileen armairua edo isolamendu bat kabinete.
Konfigurazio-malgutasun horri esker, EPC kontratistak, sistema elektrikoen integratzaileak eta industria-erabiltzaileak garatzen dira kommutagailuen lerroak proiektuaren lerro bakarreko diagramaren arabera armairu berdina hartu beharrean aplikazio bakoitzaren antolaketa.
Zentralek tentsio ertaineko ekipamendu fidagarriak behar dituzte potentzia elektrikoa jaso, banatu eta kontrolatzeko sistema laguntzaile eta banaketa sistemaren barruan. VCB antolamendu erretiragarriak irtenbide praktikoa eskaintzen du zirkuitu babesa eta aldatzea, mantentze-taldeei etengailu-orga kendu edo ordezkatzeko aukera ematen dieten bitartean beharrezkoak.
Azpiestazioetan, kommutagailuak sarrerako elikadurarako, irteerako zirkuituetarako, autobusen sekziorako, tentsiorako konfigura daiteke. neurketa, eta beste banaketa-funtzio batzuk. Konpartimentuaren egiturak eta bost froga elkarlokatzeko sistemak laguntzen dute aldatzeko eta mantentzeko prozedura seguruak onartzen ditu.
Lantegiek eta industria-instalazioek askotan hainbat motor, transformadore, produkzio-lerro eta osagarri erabiltzen dituzte sistema elektrikoak. Ekipamendua elikadura eta motor babesteko eskakizun desberdinetarako konfigura daiteke, Zentralaren barruan ertain-tentsioko kommutazio eta banaketa zentralizatua eskaintzea.
Meatze-instalazioek banaketa elektriko fidagarria behar dute motorrak, ponpak, aireztapen-sistemak, prozesatzeko ekipoak eta karga osagarriak. Metalez estalitako eraikuntzak eta etengailu erretiratu daitekeen antolamenduak a barne-tentsio ertaineko banaketa-sistemetarako konfigurazio praktikoa.
Merkataritza-eraikin handiek eta altuera handiko instalazioek tentsio ertaineko sarrera eta banaketa-ekipoak behar ditzakete elektrizitate-gela espezializatuen barruan. Aurrealdeko funtzionamenduak eta mantentze-lanak ekipamendu-gelaren plangintza errazten lagun dezake non instalatzeko espazioa mugatua den.
Tentsio ertaineko Vcb panela tentsio ertaineko banaketa-eskakizun desberdinetarako eskuragarri dago. Tekniko nagusia parametroak honako hauek dira:
| Elementua | Zehaztapena |
| Tentsio nominala | 3,6 kV, 7,2 kV, 12 kV |
| Maiztasun baloratua | 50Hz / 60Hz |
| Korronte nominatua | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Zirkuitu Laburreko Eten Korronte Nazionatua | 25kA, 31,5kA, 40kA, 50kA |
| Denbora laburrean jasaten duen korronte baloratua | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Babes Gradua | IP4X kanpoko itxitura, IP2X barruko konpartimentuak |
| Giro-tenperatura | -15°C eta +40°C artean |
| Altuera | ≤1.000m, altuera handiagoetarako baliogabetua |
| Instalazioa | Barruan |
Benetako tentsio nominala, korrontea, zirkuitu laburren ahalmena, armairuaren antolamendua eta beste parametro tekniko batzuk beharko lirateke proiektuaren lerro bakarreko diagramaren eta bezeroaren zehaztapenaren arabera baieztatuko da.
Ekipamendua barrualdean instalatzeko diseinatuta dago -15 °C eta +40 °C arteko giro-tenperatura tartearekin. Egunerokoa batez besteko hezetasun erlatiboak ez du % 95etik gorakoa izan behar, eta hileko batez bestekoak ez du % 90etik gorakoa izan behar.
Instalazio-inguruneak gas lehergarri edo korrosiborik, hauts eroalerik eta bibrazio handirik gabe egon behar du. Zerbitzu-baldintzetatik kanpo dauden instalazioetarako, baldintza teknikoak Usunerekin berretsi behar dira ekoizpenaren aurretik, konfigurazio egokia ebaluatu ahal izateko.
Usunek 14 urte baino gehiagoko esperientzia du ekipamendu elektrikoen arloan eta esperientziadun I+G talde bat mantentzen du ekipoen konfigurazioak garatzeko gai den proiektuaren eskakizun espezifikoen arabera.

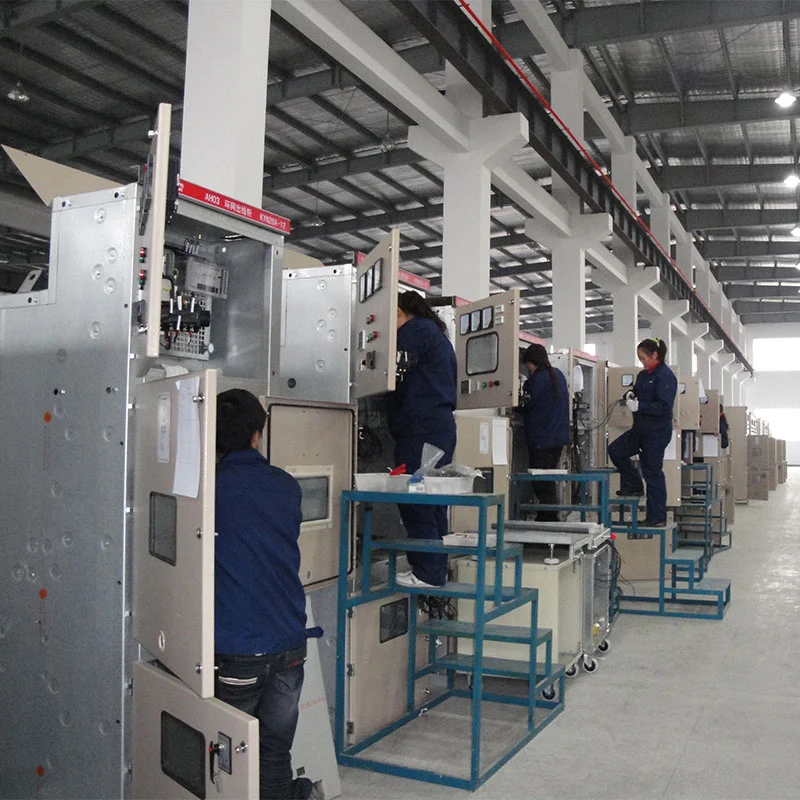

Kalitate-kontrolak osagaiak, muntaia, errendimendu elektrikoa eta amaitutako produktuak hartzen ditu. Ohiko probak dira ekipoak fabrikatik irten aurretik egiten dira produktuaren errendimendua egiaztatzeko eta entregatutako kommutagailuak direla ziurtatzeko adostutako baldintza teknikoak betetzen ditu.
Proiektu ezberdinek korronte-kalifikazio, armairu-konbinazio, babes-moldaketa eta kontrol desberdinak eska ditzakete funtzioak. Usune-k ingeniaritza-komunikazioa eta konfigurazio-laguntza eskaintzen du bezeroaren lerro bakarreko diagrametan oinarrituta eta zehaztapen teknikoak.
Konfigurazio estandaretarako, Usune-k 15-20 eguneko produkzio-epea eman dezake berrespenaren ondoren eta ordainketa, benetako denbora-tartearekin konfigurazioaren eta eskaera kopuruaren arabera.
Usune-k produktuen proba-txostenak eta dokumentazio tekniko garrantzitsuak mantentzen ditu bezeroen ikuskapena, proiektua laguntzeko onarpena, eta hornitzaileak kualifikatzeko prozedurak.
Ekipamenduari erreferentzia egin zaio Cas-space Rocket Launch Projecterako, non tentsio ertaineko elektrikoa banaketa ekipamendua behar zen azpiegitura aeroespazialeko espezializatuetarako.
Suziria jaurtitzeko instalazioek karga elektriko kritikoak eta potentzia fidagarria behar duten euskarri sistemak dituzte banaketa eta etenketa kontrolatutako prozedurak. Proiektu mota honetan, kommutagailuen konfigurazioa behar da ahalmen elektrikoa ez ezik, funtzionamenduaren segurtasuna, akatsen isolamendua, mantentze-sarbidea eta ekipoen integrazioa potentzia banatzeko sistema orokorrean.
Hutseko etengailu erretiratu daitekeen egiturak eta bost frogako interblokeo mekaniko sistemak egokia eskaintzen dute etenketa eta mantentze-lan kontrolatuetarako konfigurazioa. Kabinete egitura konpartimentatua gehiago etengailuaren, barra-barra, kablearen eta kontrol-atalen arteko bereizketa onartzen du.
Proiektuaren erreferentziak Usune-ren tentsio ertaineko kommutagailuen teknologiak espezializatuentzat duen aplikagarritasuna erakusten du banaketa elektrikoaren fidagarritasuna eta segurtasun operatiboa ingeniaritza garrantzitsuak diren azpiegiturak gogoetak.
Produktua tentsio ertaineko etengailuetarako aplikatzen diren IEC eta GB eskakizunei erreferentzia eginez fabrikatzen da ekipamendu elektrikoa. Usunek ISO 9001 Kalitatearen Kudeaketa Sistemaren, ISO 14001 Ingurumenaren arabera funtzionatzen du Kudeaketa Sistema, eta ISO 45001 Laneko Segurtasuna eta Osasuna Kudeatzeko Sistema.
Produktua CE ziurtagiriarekin ere eskuragarri dago nazioarteko merkatuetarako. Proba txostenak eta teknikoak dokumentazioa proiektuaren eta bezeroen eskakizunen arabera eman daiteke.
Konfigurazio estandarrak 3,6 kV, 7,2 kV eta 12 kV-ko aplikazioak hartzen ditu. Proiektu zehatz baterako, tentsio nominala eta isolamendu-parametroak sistema elektrikoaren eskakizunen arabera baieztatu behar dira.
Erretiratu daitekeen orgaari esker, hutseko etengailua funtzionamendu eta isolatutako posizioen artean mugi daiteke. Hau ikuskatzea, probatzea, ordezkatzea eta mantentze-lanak etengabe finkatutako etengailuak baino erosoago egiten ditu antolamendua.
Bost froga sistema segurtasun-blokeo mekaniko bat da, funtzionamendu-sekuentzia okerrak saihesteko diseinatua. Laguntzen du etengailuaren funtzionamendu desegokia saihestu, orgaren mugimendua kargapean, lurreko etengailuaren funtzionamendu okerra, dinamizatzea an lurreko zirkuitua, eta energizatutako konpartimentuetara ustekabean sartzea.
Bai. Konmutagailuak sarrerako, irteerako, PT, neurketa, autobus sekzionatzaile edo isolamendu armairu gisa antolatu daitezke proiektuaren konfigurazio elektrikoaren arabera.
Bai. Usune-k OEM eskakizunak onartzen ditu, hala nola bezeroen logotipoak, enpresen izenak eta proiektuaren konfigurazio espezifikoak. teknikoa eta ekoizpena berrespenaren menpe.
Konfigurazio estandaretarako, ekoizpen-epe arrunta 15-20 egun ingurukoa da ordainketa eta teknikoaren ondoren berrespena. Benetako epea produktuaren konfigurazioaren, kantitatearen eta proiektuaren eskakizunen araberakoa da.
Usune-k kalitatearen ikuskapena egiten du osagaietatik azken muntaketaren bidez eta ohiko probak egiten ditu bidali aurretik. Proba txosten garrantzitsuak bezeroaren eta proiektuaren eskakizunen arabera eman daitezke.
Berme-epe estandarra 12 hilabetekoa da bidalketa-datatik aurrera, adostutako salmenta eta teknikoen arabera baldintzak.
Tentsio ertaineko Vcb panela zentral elektriko, azpiestazio, industria-instalazio, meatze-proiektu baterako hornitzen ari bazara, merkataritza-eraikin edo azpiegitura-proiektu espezializatua, Usune-k zure araberako konfigurazio-laguntza eman dezake eskakizun elektrikoak.
Bidali zure linea bakarreko diagrama, tentsio nominala, korronte nominala, zirkuitu laburren maila, armairu kopurua eta beharrezkoa funtzioak Usuneri ebaluazio teknikoa eta aurrekontua egiteko.
