Artikuluaren ikuspegi orokorra
Gida honek airez isolatutako eraztun-unitate nagusi batek nola funtzionatzen duen azaltzen du, zein osagaik zehazten duten bere errendimendua, nola ebaluatu bere zehaztapen teknikoak eta zer egiaztatu behar duten erosleek erosi aurretik. Era berean, aplikazio-erronka arruntak, segurtasun operatiboa eta mantentze-praktikak ere jasotzen ditu, ekidin daitezkeen geldialdiak murrizten lagun dezaketenak.

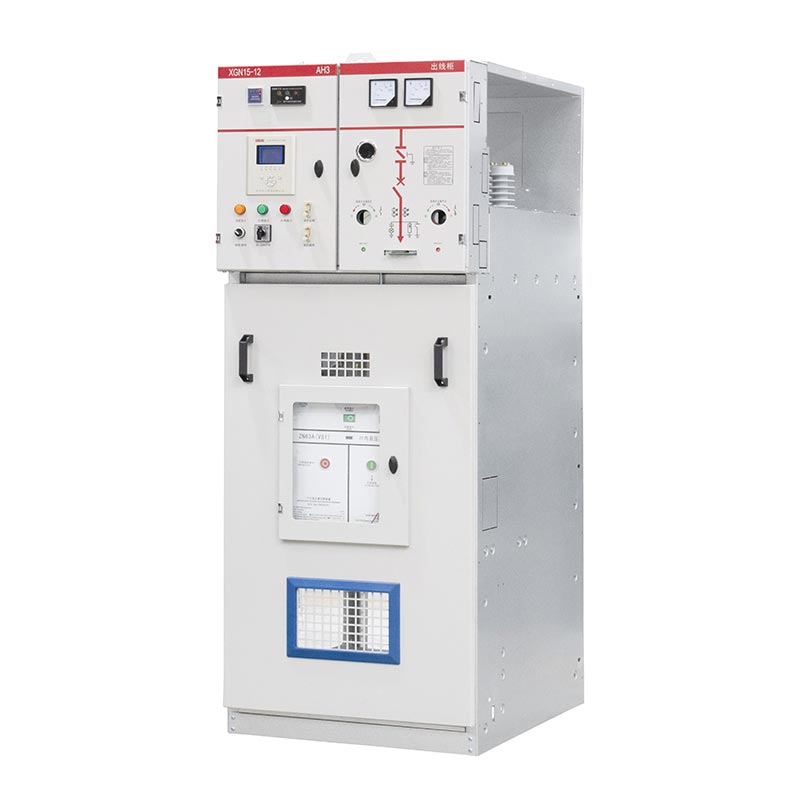

1. Zer da Aire Isolatutako Eraztun Unitate Nagusia RMU?
Anaire isolatuta dagoen eraztun-unitate nagusia RMUbanaketa-sare bateko zirkuituak konektatzeko, kontrolatzeko eta isolatzeko diseinatutako tentsio ertaineko etengailu elektrikoen multzoa da. Aire atmosferikoa erabiltzen du energizatutako osagai aplikagarrien inguruan euskarri isolatzaile gisa, konpartimentu horietan SF₆ gasean oinarritu beharrean.
Epeaeraztun unitate nagusiaekipamenduak eraztun banaketa antolamendu batean duen eginkizuna deskribatzen du. Eraztunak normalean banaketa-puntu anitz lotzen ditu, eta sarearen diseinuak eta funtzionamendu-konfigurazioak ahalbidetzen dutenean azpiestazio batera iristeko aukera ematen du norabide ezberdinetatik. RMU batek hainbat kommutazio funtzio konbinatzen ditu itxitura trinko baten barruan, banaketa-operadoreei elikadurak eta transformadoreen konexioak kudeatzen laguntzen die.
Banaketa-transformadore batek ez bezala, tentsio elektrikoa aldatzen duena, RMU batek tentsio ertaineko zirkuituen konexioa eta deskonexioa kudeatzen ditu. Bere konfigurazioaren arabera, karga aldatzea, isolamendua, lurra eta elikadura babesa eskain ditzake fusibleen edo etengailuen bidez.
Aire isolatuta dauden RMUak ingeniariek argi eta garbi definitutako kommutazio-funtzioak, gasik gabeko isolamendu-antolamendua eta instalazio-ingurunera egokitutako konfigurazio bat behar dituzten aplikazioetan erabiltzen dira. Bat zehaztu aurretik, proiektu-taldeak sistemaren tentsioa, matxura-maila, funtzionamendu-eskema, espazio erabilgarria eta aplikagarriak diren erabilgarritasun-baldintzak baieztatu beharko ditu.
2. Nola funtzionatzen du Aire Isolatutako RMU batek?
Aire isolatuta dagoen RMU batek potentzia elektrikoa kudeatzen du sarrerako eraztun-elikagailuen eta irteerako banaketa-zirkuituen arteko konexioak kontrolatuz. Hiru norabideko antolamendu tipiko batean, bi unitate funtzional eraztun-kableen atalak konektatzen dituzte, eta hirugarren batek tokiko transformadorearen elikadura hornitzen edo babesten du.
Banaketa Eragiketa Normala
Funtzionamendu arruntean, kommutazio-gailuak sareak onartutako ustiapen-planaren arabera kokatzen dira. Banaketa-sare askok eraztun-formako kable-diseinua erabiltzen dute normalean puntu irekia duena. Antolamendu honek hornidura-bide alternatibo bat gordetzen du eraztun osoa nahitaez begizta itxi gisa funtzionatu gabe.
Matxurak isolatzea eta hornidura berrezartzea
Kable zati batek matxura bat sortzen badu, babes-gailuek matxura detektatu edo eteten dute diseinatutako moduan, eta operadoreek edo automatizazio sistema homologatu batek kaltetutako sekzioa isolatzen duten bitartean. Ondoren, gainerako sare osasuntsua leheneratu ahal izango da elikadura alternatibo baten bidez, baldin eta ekipoen kalifikazioak, sarearen ahalmenak, babes-koordinazioak eta aldatze-prozedurek ahalbidetzen badute.
| Funtzionamendu egoera | RMU funtzioa | Helburu operatiboa |
|---|---|---|
| Funtzionamendu normala | Izendatutako zirkuitu konexioak mantentzen ditu. | Eman energia konektatutako kargari. |
| Planifikatutako mantentze-lanak | Dagokion zirkuitua isolatzen du eta onartutako lurreratzeko prozedurak ahalbidetzen ditu. | Lan baldintza seguruak ezarri. |
| Kablearen matxura | Sistema babesteko eskemarekin funtzionatzen du kaltetutako sekzioa eteteko edo isolatzeko. | Mugatu kaltetutako sare-eremua. |
| Sarea berreskuratzea | Baimendutako aldaketei esker, atal osasuntsuak berriro konektatzeko aukera ematen du, baimenduta dagoenean. | Berrezarri zerbitzua ahalik eta seguruen eta azkarren. |
Garrantzitsua da karga aldatzea eta akatsen etenaldia bereiztea. Karga-etendura etengailu bat aldatzeko eginkizun zehatzetarako diseinatuta dago; ez da suposatu behar zirkuitulabur-korronte oro eteten duela. Matxurak babesteko fusible-etengailu konbinazio koordinatua edo babes-errele egoki batekin etengailu bat behar da.
3. Zeintzuk dira Aire Isolatutako RMU baten osagai nagusiak?
Barne-diseinu zehatza fabrikatzailearen eta modeloaren arabera aldatzen da, baina diseinu gehienek konmutazio-gailuak, eroaleak, isolamendu-egiturak, segurtasun-mekanismoak eta aukerako monitorizazio-ekipoak konbinatzen dituzte.
Karga Etengailuak
Karga-haustura-etengailuek zirkuituak konektatzen edo deskonektatzen dituzte, zehaztutako karga-aldaketa-baldintza normaletan. Eraztunaren konfigurazioan, operadoreei sarrerako eta irteerako kable-atalak kontrolatzeko aukera ematen diete. Beraien fabrikazio-, apurtze- eta denbora laburrean jasateko gaitasunak aurreikusitako betebeharrarekin bat egin behar dute.
Busbarrak eta konexio elektrikoak
Busbarrek unitate funtzionalen arteko bide eroaleak eskaintzen dituzte. Haien materialak, ebakidurak, konexioaren kalitateak eta diseinu termikoak korrontea garraiatzeko gaitasunari eta tenperatura igoerari eragiten diote. Kableen amaierak zehaztutako kable-motarekin eta instalazio-antolamenduarekin bateragarriak izan behar dira.
Lurreratze-etengailuak eta interblokeoak
Lurreratzeko etengailuek zirkuitu isolatu izendatutako atalak lurreratzeko baliabidea eskaintzen dute, onartutako funtzionamendu-sekuentziak hala onartzen duenean. Interblokeo mekaniko edo elektrikoek debekatutako aldaketa-eragiketak saihesten laguntzen dute. Mekanismo hauek garrantzitsuak dira, baina ez dute ordezkatzen isolamenduaren eta tentsiorik ezaren egiaztapena aplikagarri den segurtasun-prozeduraren arabera.
Fusible-Etengailu-konbinazioak edo etengailuak
Transformadore-elikagailuek fusible-etengailu konbinazio bat edo babes-erreledun etengailu bat erabil dezakete. Irtenbide egokia transformadoreen ezaugarrien, espero den matxura-korronteen, selektibitate-baldintzen eta sarearen babes-filosofiaren araberakoa da.
Isolatzaileak, itxiturak eta monitorizazio osagarriak
Euskarri isolatzaileek behar diren argitasun elektrikoei eusten diete eta osagai biziei eusten diete. Itxiturak ekipoak babesten ditu produkturako zehaztutako ingurumen- eta baldintza mekanikoetatik. Aukerako tentsio-adierazleek, akatsen igarotze-adierazleek, motor-operadoreek eta komunikazio-gailuek ikusgarritasun operatiboa eta urrutiko kontrola hobe dezakete behar bezala integratuta.
4. Zein abantaila eskaintzen ditu airearen isolamenduak?
Airearen isolamenduak abantaila praktikoak eskain ditzake banaketa-proiektuetarako, bereziki proiektuaren jabeak SF₆ oinarritutako isolamendua saihestu nahi duenean dagokion konpartimentuetan. Onura horien balioa ekipoen diseinuaren eta funtzionamendu-ingurunearen araberakoa da.
- Ez dago SF₆ eskakizunik airez isolatutako konpartimentuetan:Diseinu egoki batek konpartimentu horietan SF₆-arekin lotutako manipulazioa, isurketen monitorizazioa eta bizitzaren amaierako berreskurapenari buruzko gogoetak saihesten ditu.
- Antolamendu ikusgarriak eta eskuragarriak diseinatu zirenean:Eraikuntza batzuek osagaiak eta aldatzeko posizioak errazten dituzte trebatutako langileek ikuskatzea. Irisgarritasuna egiaztatu behar da eredu zehatzerako.
- Konfigurazio modularra:Unitate funtzionalak antola daitezke sarrerako, irteerako eta transformadore-elikadura-eskakizun desberdinak betetzeko, produktu-familiak beharrezko konbinazioak onartzen dituenean.
- Mantentze-lan praktikoa:Airearekin isolatutako ataletan SF₆rik gabe, operadoreek gasarekin lotutako zerbitzu-zerbitzuak saihesten dituzte atal horietan, nahiz eta mantentze elektriko eta mekanikoak ezinbestekoak izaten jarraitzen duen.
- Banaketa automatizatzeko laguntza:Aukerako motor-operadoreek eta monitorizazio-osagarriek urruneko kommutazioa eta egoeraren berri eman dezakete.
Zeintzuk dira mugak?
Airearekin isolatutako diseinuek gasarekin isolatutako alternatiba batzuek baino argitasun elektriko handiagoak eta instalazio-aztarna handiagoa eska dezakete. Hezetasunak, kutsadurak, kondentsazioak, altitudeak eta itxitura-baldintzek ere eragina izan dezakete isolamenduaren errendimenduan. Gasik gabeko diseinuak ez du automatikoki mantentzerik gabeko funtzionamendua edo errendimendu handiagoa esan nahi ingurune guztietan.
Erosleek ekipoen konfigurazio osoa, instalazio-kostua, bizi-zikloaren baldintzak, ingurumen-baldintzak eta aplikagarriak diren araudiak alderatu beharko lituzkete, isolamendu-euskarrian soilik oinarritutako RMU bat hautatu beharrean.
5. Non erabiltzen dira aire isolatuta dauden RMUak?
Aire isolatuta dauden eraztun-unitate nagusiek tentsio ertaineko banaketa-aplikazio askotarako balio dezakete, haien tentsio-kalifikazioen, babes-moldaketen, itxituraren eraikuntzaren eta onartutako instalazio-baldintzen arabera.
Industri Lantegiak
Lantegiek eta prozesatzeko instalazioek tentsio ertaineko banaketa-ekipoak erabiltzen dituzte transformadoreak, ekoizpen-eremuak eta beste karga elektriko batzuk hornitzeko. RMU batek elikaduraren isolamendua onartzen du eta mantentze-taldeei sareko atalak kudeatzen lagun diezaieke gune osoa alferrik eragin gabe.
Merkataritza eta Bizitegi Garapenak
Bulego konplexuek, apartamentu-garapenek, txikizkako propietateek eta erabilera mistoko proiektuek RMUak erabil ditzakete tokiko banaketa-azpiestazioetan. Antolamendu funtzional trinkoek planifikatutako azpiegitura elektriko baten barruan transformadore elikadura anitzen kudeaketa erraztu dezakete.
Utility Banaketa Sareak
Banaketa-operadoreek RMUak instala ditzakete sareko konexio puntuetan elikadura-atalak kontrolatzeko eta zaharberritze-prozedurak laguntzeko. Aukeratutako unitateak zerbitzuaren babes-, aldaketa-, instalazio- eta dokumentazio-eskakizunak bete behar ditu.
Energia Berriztagarrien eta Azpiegitura Proiektuak
Eguzki-instalazioek, azpiegitura-instalazioek eta bestelako energia-proiektuek bilketa-zirkuituen, transformadoreen eta banaketa-sarearen artean tentsio ertaineko aldaketa behar izan dezakete. RMU benetako matxura-ekarpenaren, aldaketa-betebeharraren eta sare-konexioaren diseinuaren arabera hautatu behar da.
Kanpoko edo kostaldeko instalazioetarako, proiektu-taldeek itxituraren babesa, korrosioarekiko erresistentzia, tenperatura-tartea, kondentsazio-kontrola eta kable-sarrerako zigilatzea ere ebaluatu behar dituzte. Modelo jakin baten egokitasuna fabrikatzaileak adierazitako zerbitzu-baldintzen arabera baieztatu behar da.
6. Zein zehaztapen egiaztatu behar dituzte erosleek?
Aire isolatuta dagoen RMU bat aukeratzeak tentsio nominalarekin bat etortzea baino gehiago eskatzen du. Balorazioak okerrak edo babes-antolamendu desegokiak segurtasun-arriskuak, martxan jartzeko atzerapenak eta ekipamendu-aldaketa garestiak sor ditzake. Erosleek fabrikatzaileari sareko parametroak eta proiektuaren eskakizunak eman behar dizkiote aurrekontua eskatu aurretik.
| Zehaztapena | Zer egiaztatu | Zergatik du garrantzia |
|---|---|---|
| Tentsio nominala | Sistemaren funtzionamendu-tentsio nominal eta maximoarekin bateragarritasuna. | Isolamendu eta ekipoen kalifikazioak sarera egokitzen direla ziurtatzen du. |
| Korronte nominala | Busbar, eraztun-etengailua eta elikaduraren korronte-kalifikazioak. | Espero den kargarako egokiak ez diren ekipoak hautatzea eragozten du. |
| Zirkuitu laburren errendimendua | Denbora laburrean jasaten duten korrontea, iraupena eta egiteko edo hausteko eginkizun garrantzitsuak. | Etengailuak kalkulatutako matxura-mailarekin lotzen ditu. |
| Konfigurazio funtzionala | Bide kopurua, eraztun-etengailuak, transformadoreen elikadurak eta hedapen-xedapenak. | Ekipamendua lerro bakarreko diagramarekin lerrokatzen du. |
| Babes metodoa | Fusible-etengailu konbinazioa edo etengailu eta erreleen antolamendua. | Akatsen garbiketa eta koordinazio zuzena onartzen du. |
| Isolamendua eta sakeak | Aire-isolamenduaren diseinua eta behar diren argitasun elektrikoak. | Errendimendu dielektrikoa onartzen du zehaztutako baldintzetan. |
| Instalazio ingurunea | Barruko edo kanpoko erabilera, altitudea, hezetasuna, tenperatura eta kutsadura. | Ingurumen eta isolamenduarekin lotutako arriskuak murrizten ditu. |
| Itxituraren babesa | Zehaztutako IP balorazioa eta sarbide-eskakizunak. | Sarreraren aurkako babesa definitzen du probatutako baldintzetan. |
| Segurtasun sailkapena | Beharrezko barne-arkuaren sailkapena, albo irisgarriak, korrontea eta iraupena. | Proiektuaren berariazko pertsonala babesteko eskakizunei erantzuten die. |
| Automatizazioa | Eskuzko edo motorizatutako funtzionamendua, hornidura osagarria, seinaleak eta komunikazio-protokoloa. | Urruneko monitorizazioarekin edo SCADArekin bateragarritasuna ziurtatzen du. |
| Betetzeko agiriak | Aplika daitezkeen estandarrak, proba motaren txostenak, proba arrunten erregistroak eta ziurtagiriak. | Onarpen teknikoa eta proiektuaren onarpena onartzen ditu. |
Aplikatzen diren Arauak ulertzea
IEC 62271-200 1 kV-tik gorako eta 52 kV-ra arteko tentsio nominaletarako AC metalez itxitako konmutagailuak eta kontrol-tresna multzoak barne hartzen ditu, barneko eta kanpoko aplikazio garrantzitsuak barne. Dagokion edizioa eta aldaketak proiektuaren zehaztapenaren aurka baieztatu behar dira. Ekipamenduaren konfigurazioaren arabera, etengailuen, etengailuen, etengailu-fusibleen konbinazioen eta lurreratzeko gailuen estandar osagarriak ere aplika daitezke.
Erreferentziarako, kontsultatu IEC 62271-200 argitalpen ofiziala. Benetako proposatutako eredua eta konfigurazioa betetzen dela egiaztatu behar da; produktu batek IEC estandarra jarraitzen duela dioen adierazpen orokorra ez da dokumentazio osagarri egokiaren ordezkoa.
Eskaera egin aurretik egin beharreko galderak
- Proposatutako RMU bat dator linea bakarreko eskemarekin eta kableen antolaketarekin?
- Nahikoa al dira korronte nominala eta zirkuitu-labur-gaitasunak sistema aztertzeko?
- Zein babes- eta lurrerako funtzioak sartzen dira estandar gisa?
- Mota-probaren frogak eta ohiko fabrika-probaren erregistroak eskuragarri al daude dagokion konfiguraziorako?
- Berretsita al daude neurriak, kableen sartzeko posizioak, oinarrien xehetasunak eta mantentze-lanak?
- Ordezko piezak, funtzionamendu-argibideak, martxan jartzeko laguntza eta berme-baldintzak argi zehaztuta al daude?
7. Zer axola da segurtasun- eta instalazio-baldintzak?
Tentsio ertaineko kommutagailuen instalazioa pertsonal kualifikatuak egin behar ditu onartutako planoak, tokiko araudi elektrikoak, fabrikatzailearen argibideak eta guneko segurtasun-prozedura zehatzak jarraituz. Ekipoak biltegiratutako edo induzitutako energia elektriko arriskutsua izan dezakeenez, martxan jartzeak eta mantentze-lanak ez luke inoiz ikusizko etengailuen posizioetan bakarrik oinarritu behar.
Gunearen Prestaketa
Entregatu aurretik, ziurtatu zimenduak, kable-lubakiak, kableak tolesteko espazioa, sarbide-bideak, aireztapen-baldintzak eta funtzionamendu-eskakizunak onartutako planoekin bat datozela. Instalazio-eremuak zehaztutako ingurumen-mugetan egon behar du eta funtzionamendu eta mantentze-lan seguruak ahalbidetu behar ditu.
Kableen amaiera eta lurreratzea
Erabili kable osagarri bateragarriak eta jarraitu fabrikatzailearen amaierako argibideak. Egiaztatu eroaleen prestaketa, konexio momentua, faseen identifikazioa, isolamendu-egoera eta lurrerako konexioak. Gaizki instalatutako amaierak gainberotzea, deskarga partziala, isolamendua hondatzea edo akats elektrikoa ekar dezakete.
Abian jartzeko egiaztapenak
Martxan jartzeak produktuaren diseinua eta proiektuaren eskakizunak islatzen dituen proba-plan onartua jarraitu behar du. Egiaztapen tipikoen artean funtzionamendu mekanikoa, interblokeoak, kableatuak, lurrarekin jarraitutasuna, babes ezarpenak, kontrol-zirkuituak eta proba elektrikoen emaitza garrantzitsuak ikuskatzen dira. Proba zehatzak eta onarpen-irizpideak ingeniari kualifikatuek zehaztu behar dituzte.
8. Nola mantendu dezakete operadoreek airez isolatutako RMU bat?
Aire isolatuta dagoen RMU batek bere airez isolatutako konpartimentuetan SF₆ gasaren zerbitzua saihesten badu ere, mantentze-programa egokia behar du bere diseinu, betebehar, adin eta instalazio-ingurunerako. Prebentziozko mantentze-lanak hondatzea identifikatzen laguntzen du etenaldi bat edo segurtasun-gertaera bat eragin aurretik.
Gomendatutako Ikuskapen Eremuak
- Itxituraren egoera:Egiaztatu korrosioa, kalte fisikoa, ura sartzea, aireztapena blokeatuta eta zigiluak hondatuta dauden.
- Isolamenduaren egoera:Begiratu kutsadura, hezetasuna, jarraipen-markak, pitzadurak edo bestelako hondatze-zantzuak onartutako ikuskapenetan.
- Aldaketa mekanismoak:Egiaztatu funtzionamendu-mekanismoak, posizio-adierazleak, blokeoak eta egoera mekanikoa fabrikatzailearen prozeduren arabera.
- Konexioak eta kableak:Ikuskatu irisgarriak diren amaierak eta konexioak gainberotzearen, soltearen edo isolamenduaren kalteen seinalerik ez dagoenean, onartutako metodoak erabiliz.
- Babesa eta kontrola:Egiaztatu erreleen ezarpenak, potentzia osagarria, alarmak, motor-operadoreak eta komunikazio-funtzioak instalatuta daudenean.
- Erregistroak:Dokumentatu ikuskapenak, proben emaitzak, akatsak, aldaketa-eragiketak eta ekintza zuzentzaileak.
Zenbat aldiz ikuskatu behar da RMU bat?
Ez dago instalazio bakoitzerako ikuskapen-tarte bakarra. Jarraitu fabrikatzailearen mantentze-egutegia, aplikagarriak diren arauak, erabilgarritasun-baldintzak eta gunearen arrisku-ebaluazioa. Ingurune hautsez, hezeetan, korrosiboetan edo karga handian dauden ekipoek baldintza gehiago kontrolatu behar dituzte.
Ez ireki konpartimentu itxiak edo mugatuak, ez doitu osagai biziak, ezta lan intrusiborik egin agindutako baimen, isolamendu eta proba-prozedurarik gabe. Berokuntza ohiz kanpokoa, isurketa-zarata, erre-usainak, ustekabeko alarmak edo erresistentzia mekanikoa gertatzen badira, jarri arazoa mantentze-langile kualifikatuei berehala.
9. Zein arazo arrunt saihestu beharko lituzkete proiektuko taldeek?
Switchgear proiektuaren arazo asko energizatu aurretik hasten dira. Zehaztapen argiak, dokumentazio osoa eta ekipamendu hornitzailearen, diseinatzaile elektrikoaren, instalatzaileen eta azken erabiltzailearen arteko koordinazioak saihes daitezkeen atzerapenak murrizten ditu.
| Gai arrunta | Balizko ondorioa | Prebentzio ekintza |
|---|---|---|
| Akatsen balorazio okerra | Baliteke ekipoak sareko akatsen betebeharra ez jasatea. | Egiaztatu akatsen azterketaren emaitzak eta ekipoen balorazioak onartu aurretik. |
| Elikagailuaren konfigurazio okerra | Konmutazio- edo babes-funtzioak falta dira eta garestiak diren birdiseinuak. | Lerro bakarreko diagrama eta unitate funtzionalen egutegia berrikusi. |
| Kable osagarri bateraezinak | Instalazio-zailtasunak edo kableen amaiera fidagarriak. | Berretsi kablearen zehaztapenak eta onartutako amaiera-kitak. |
| Gunearen baldintza desegokiak | Kondentsazioa, korrosioa, isolamendu-arazoak edo sarbide-mugak. | Egiaztatu zerbitzu-baldintzak, itxitura-diseinua eta instalazio-tarteak. |
| Proba dokumentazioa osatu gabea | Ikuskapena, onarpena edo martxan jartzea atzeratua. | Kontratazioan zehar eskatutako proben erregistroak eta ziurtagiriak adostu. |
| Mantentze-erantzukizunak argi ez izatea | Galdutako ikuskapenak eta akatsen erantzun motelagoa. | Funtzionamendu-prozedurak, prestakuntza, ordezko piezak eta zerbitzu-laguntza definitzea. |
Kontratazio taldeentzat, planteamendu eraginkorrena eskakizun teknikoak zehaztea da aurrekontuak alderatu aurretik. Hasierako prezio baxuak baliteke balio orokor onena ez izatea proposatutako konfigurazioak ingeniaritza gehigarria, instalazio aldaketak edo onartzen ez diren osagarriak behar baditu.
10. Maiz egiten diren galderak
Zein da airez isolatutako eraztunaren RMU unitate nagusi baten helburu nagusia?
Bere helburu nagusia tentsio ertaineko sare batean kommutazio, isolamendu eta banaketa konexioak kudeatzea da. Konfigurazioaren arabera, transformadorearen elikaduraren babesa ere eskaintzen du eta akatsen kable-atalen isolamendua onartzen du.
Zer esan nahi du aire isolatuak RMU batean?
Horrek esan nahi du atmosferako aireak energizatutako osagaien inguruan isolatzaile gisa balio duela. Isolamendu-antolamendu zehatza produktuaren diseinuaren araberakoa da, eta terminoak ez du berez konmutazio- edo arku-eteten teknologia definitzen.
Aire isolatuta dagoen RMU SF₆rik gabekoa al da?
Airearekin isolatutako diseinu batek SF₆ saihestu dezake dagokion isolamendu-konpartimentuetan. Erosleek fabrikatzailearen dokumentazio teknikoa egiaztatu beharko dute, proposatutako muntaketa osoak SF₆ edo beste gas isolatzaileren bat duen egiaztatzeko.
Zein da RMU eta transformadore baten arteko aldea?
RMU batek banaketa sarearen barruko konexio elektrikoak kontrolatzen eta babesten ditu, transformadore batek tentsioa maila batetik bestera aldatzen duen bitartean. Banaketa-azpiestazio batean batera instalatu daitezke, baina funtzio desberdinak betetzen dituzte.
Aire isolatuta dagoen RMU batek automatikoki berrezarri al dezake potentzia matxura baten ondoren?
Ez derrigorrez. Baliteke oinarrizko unitateek eskuz aldatzea baimendurik behar izatea. Matxurak isolatzeko edo berrezartze automatikoak babes egokia, kommutazio motorizatua, kontrol-logika, komunikazioak eta sareko automatizazio eskema onartua behar ditu.
Zein balorazio tekniko dira garrantzitsuenak RMU bat erostean?
Funtsezko parametroak honako hauek dira: tentsio nominala, korronte nominala, zirkuitulaburrak jasan eta egiteko gaitasuna, aldatzeko betebeharrak, babes-antolamendua, isolamenduaren errendimendua, ingurumen-baldintzak, itxituraren kalifikazioa eta beharrezko barne-arkuaren sailkapena.
Aire isolatuta dagoen RMU batek mantentze-lanak behar al ditu?
Bai. Operadoreek fabrikatzailearen mantentze-egutegia jarraitu behar dute eta itxitura, isolamendua, etengailu-mekanismoak, kableen amaierak, lurrerako sistema, babes-gailuak eta aukerako kontrol-ekipoak ikuskatu behar dituzte.
Zein estandar da garrantzitsua tentsio ertaineko metalez itxitako RMUetarako?
IEC 62271-200 funtsezko estandarra da 1 kV-tik gorako eta 52 kV-ra arteko AC metalez itxitako etengailuen multzo aplikagarrietarako. Beste arau batzuk aplika daitezke banakako kommutazio- eta babes-gailuei. Proiektu-taldeak eskatutako edizioak eta benetako produktuaren proba-dokumentazioa egiaztatu beharko ditu.
Nola ebalua dezakete erosleek RMU fabrikatzaile bat?
Berrikusi fabrikatzailearen dokumentazio teknikoa, produktuaren konfigurazio-aukerak, proba mota aplikagarriak, fabrika-probaren ohiko prozedurak, kalitate-kontrolak, instalazio-jarraibideak, ordezko piezen erabilgarritasuna, berme-baldintzak eta proiektuaren baldintza zehatzak betetzeko gaitasuna.
Aukeratu Aire Isolatutako RMU egokia zure proiekturako
Tentsio ertaineko banaketa fidagarria ekipoen konfigurazio egokiarekin, zehaztapen tekniko zehatzekin eta gunearen baldintzak argi ulertzean hasten da. Energia elektrikoa banatzeko sistema industrial bat, garapen komertziala edo zerbitzu-sareko proiektu bat planifikatzen ari zaren ala ez, ekipoen hautapen zainduak funtzionamendu seguruagoa eta mantentze plangintza fidagarriagoa lagun dezake.
Zhejiang Usune Electric Co., Ltd.zure hornitzaileen ebaluazioan sar daiteke banaketa elektrikoko ekipamenduak eskuratzean. Partekatu zure proiektuaren tentsioa, korronte nominala, zirkuitu-labur-baldintzak, unitate funtzionalaren konfigurazioa, instalazio-ingurunea eta aplikagarriak diren estandarrak esparru tekniko egokia ezartzen laguntzeko.
Laguntza behar al duzu zure tentsio ertaineko etengailuen baldintzak definitzeko?Jarri gurekin harremanetanzure proiektuaren zehaztapenak eztabaidatzeko, produktuaren dokumentazio garrantzitsua eskatzeko eta zure energia banaketa aplikaziorako irtenbide egokia aztertzeko.
Ohar teknikoa: produktuen konfigurazioak eta balorazioak aldatu egiten dira modeloaren arabera. Berretsi zehaztapen guztiak, aplikagarriak diren estandarrak, proba-dokumentazioa eta funtzionamendu-prozedurak fabrikatzailearekin eta proiektuko ingeniari arduradunarekin kontratatu, instalatu edo energizatu aurretik.
