Tentsio ertaineko banaketa-sistema bat dago transmisio-sarearen eta azken erabiltzailearen artean. 3 kV-tik 40,5 kV arteko tentsioetan funtzionatzen du eta lantegiak, merkataritza-eraikinak eta bizitegi-auzoak elikatzen dituen potentzia darama. Sistema honetan matxura bat gertatzen denean, akatsen korrontea hamarnaka mila amperera irits daiteke. Korronte hori eteten duen gailua daBarruko Tentsio Handiko Hutseko Etengailu. Olioa edo SF6 etengailuak ez bezala, hutseko etengailuak hutsean etengailu itxi bat erabiltzen du arkua itzaltzeko. Diseinu honek mantentzerik gabeko funtzionamendua, bizitza mekaniko luzea eta dimentsio trinkoak eskaintzen ditu, barruko tentsio ertaineko kommutagailuetarako aukera nagusia da. Kontratazio-kudeatzaileentzat, hutseko etengailuak banaketa-sistema nola babesten duen ulertzea ezinbestekoa da ekipamendu egokia zehazteko.
Gida hau tentsio ertaineko banaketa-sistemetarako barruko tentsio handiko hutseko etengailuak hornitzeaz arduratzen diren erosleentzat idatzita dago. Babes-mekanismoa, hutseko etengailuaren funtzioa, funtzionamendu-mekanismoa, babes-erreleekiko koordinazioa eta hornitzaile bat hautatzeko irizpideak azalduko ditugu. Zhejiang Usune Electric Co., Ltd-n gure fabrikako produktuaren parametro zehatzak ere emango ditugu. Azpiestazio berri bat eraikitzen ari zaren ala ez, lehendik dagoen konmutagailuen lerroa berritzen ari zaren ala ez, edo ordezko etengailuak eskuratzen ari zaren ala ez, gida honek zure banaketa-sistemaren segurtasuna eta fidagarritasuna bermatzen duen erabaki informatua hartzen lagunduko dizu.
Barruko tentsio handiko hutseko etengailu batek funtsezko hiru funtzio betetzen ditu tentsio ertaineko banaketa-sistema batean. Lehenik eta behin, karga-korronte arrunta etengabe eramaten du galera edo berotze handirik gabe. Bigarrenik, matxura-korrontea eteten du zirkuitulaburra edo lurrerako matxura gertatzen denean, matxuratutako sekzioa gainerako sistematik isolatuz. Hirugarrenik, mantentze-lanetarako, karga-transferentziarako edo sistema birkonfiguratzeko zirkuitua aldatzeko bitartekoa eskaintzen du. Funtzio hauek sinpleak dirudite, baina baldintza zorrotzetan egiten dira. Etengailuak 40,5 kV arteko tentsioetan 40 kAra irits daitezkeen matxura-korronteak eten behar ditu. 50 eta 80 milisegundoren barruan egin behar du matxurak kalte handiak eragin aurretik. Eta fidagarritasunez funtzionatu behar du milaka operazioren ondoren. Beheko taulak etengailuak banaketa-sistema batean dituen funtzioak laburbiltzen ditu.
| Funtzioa | Deskribapena | Banaketa Sistemari etekina |
| Etengabeko Korronte Eramatea | Karga-korronte normala eramaten du galera handirik gabe | Energia-emate eraginkorra bermatzen du |
| Matxura Korrontearen Etenaldia | Zirkuitu laburrak eta lurraren matxurak eteten ditu | Matxurak hedatzea eta ekipoen kalteak ekiditen ditu |
| Mantentze-lanetarako aldatzea | Zirkuitua isolatzeko bitartekoa eskaintzen du | Mantentze-lan segurua ahalbidetzen du eta geldialdi-denbora murrizten du |
| Sistemaren birkonfigurazioa | Zirkuitua sartzeko edo itzaltzeko aukera ematen du | Sareari malgutasun operatiboa ematen dio |
| Akatsak isolatzea | Matxura baten eragina kaltetutako sekziora mugatzen du | Atal osasuntsuen elikadura-hornidura mantentzen du |

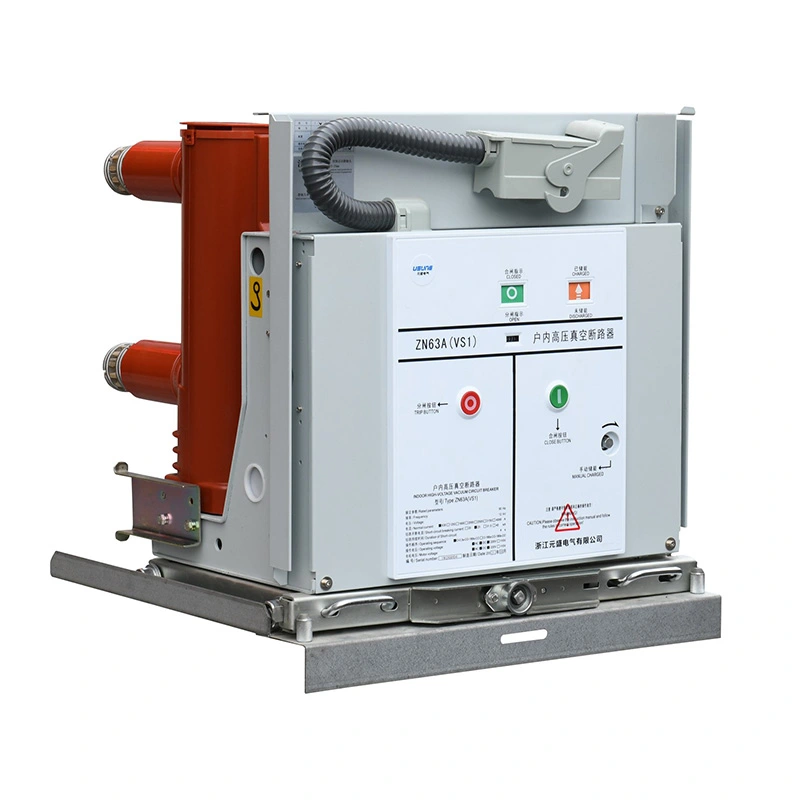

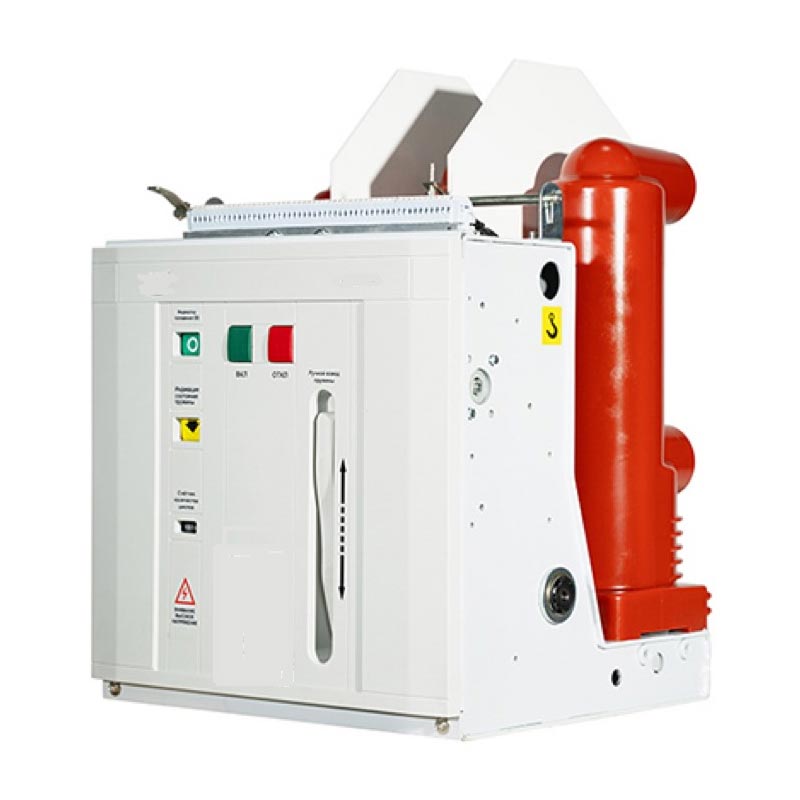

AtZhejiang Usune Electric Co., Ltd.,gure fabrikak Barruko Tentsio Handiko Hutseko Etengailuak fabrikatzen ditu tentsio ertaineko banaketa-sistemetarako, 12 kV eta 40,5 kV arteko tentsioetan. Gure etengailuak diseinatzen ditugu akats-korronte eta kommutazio-eskakizun zorrotzenak betetzeko. Gure ingeniaritza taldeak utilitateekin eta EPC kontratistarekin lan egiten du banaketa aplikazio bakoitzerako etengailu egokia zehazteko.
Hutseko etengailua Barruko Tentsio Handiko Hutseko Etengailuaren bihotza da. Zeramikazko edo beirazko gutun-azal itxi bat da, eta hutsune handiko ingurunean kontaktu pare bat dauka. Matxura bat eteteko kontaktuak banatzen direnean, arku bat sortzen da. Hutsean, arkua ez da airean edo SF6 bezalako gas isurketa bat. Horren ordez, lurrun-arku metaliko bat da, kontaktu-materialaren lurruntzeak eusten duena. Hutseko etengailuak arkua itzaltzen du, metal-lurruna azkar kondentsatuz kontaktu gainazaletara eta inguruko ezkutuetara. Huts-inguruneak indar dielektriko oso altua ere ematen du, eta horrek arkua itzali ondoren berriro piztea eragozten du. Beheko taulak huts-etengailu batean arkua itzaltzeko prozesua laburbiltzen du.
| Etapa | Zer Gertatzen da | Emaitza |
| Harremanetarako bereizketa | Kontaktuen zatia, arku formak | Matxuraren korronteak isurtzen jarraitzen du |
| Metal lurrun-arkua | Arkua metal lurrunetan erretzen da kontaktuen ondorioz | Arkua uneko zerora arte mantentzen da |
| Oraingo Zero | Korronte korronte naturala zero zeharkatzen du | Arkua une batez itzali da |
| Lurrun-kondentsazioa | Metal lurruna ezkutuetan kondentsatzen da | Indar dielektrikoa azkar berreskuratzen da |
| Berreskuratze dielektrikoa | Hutseko hutsuneak isolamendua berreskuratzen du | Arkua ezin da berrezarri, zirkuitua eten da |
Gure lantegian, ospe handiko fabrikatzaileen hutseko etengailuak erabiltzen ditugu, dagozkion IEC arauekin probatuta daudenak. Etengailu bakoitzaren hutsunearen osotasuna egiaztatzen dugu muntatu aurretik. Gure etengailuak probatu egiten dira eten ahalmena eta berreskuratze dielektrikoaren errendimendua egiaztatzeko. Gure helburua da gure bezeroei beren bizitza osoan zehar matxurak fidagarritasunez eteten dituzten etengailuak eskaintzea.
Funtzionamendu-mekanismoa hutsean etengailuaren kontaktuak ireki eta ixten dituen osagaia da. Beharrezko indarra eta abiadura eman behar ditu kontaktuak bereizteko zehaztutako irekiera-denboran. Mekanismoa motelegi bada, arkuak behar baino denbora gehiago iraungo du, eta matxura ez da garaiz garbituko. Mekanismoa ahulegia bada, baliteke kontaktuak guztiz ez bereiztea eta arkua berriro uztea. Eragiketa-mekanismoak ere fidagarria izan behar du milaka eragiketetan, etengailua hilabetez inaktibo egon daitekeelako eta, ondoren, funtziona dezan. Barruko hutseko etengailuen funtzionamendu-mekanismorik ohikoenak malguki-mekanismoak eta eragingailu magnetikoak dira. Malguki-mekanismoek malguki batean metatzen dute energia eta askatzen dute etengailua irekitzeko edo ixteko. Eragingailu magnetikoek bobina elektromagnetiko bat erabiltzen dute kontaktuak gidatzeko. Beheko taulak mekanismo hauek alderatzen ditu.
| Mekanismo mota | Funtzionamendu-printzipioa | Abantailak | Aplikazio Tipikoa |
| Udaberriko Mekanismoa | Udaberrian metatutako energia | Fidagarria, frogatua, mantentze baxua | Banaketa-ebakidura estandarra |
| Eragingailu magnetikoa | Bobina elektromagnetikoa | Pieza mugikor gutxiago, kontrol zehatza | Konmutagailu trinkoa, maiz funtzionamendua |
Zhejiang Usune Electric Co., Ltd.-n, gure fabrikak malguki-mekanismoak erabiltzen ditu Barruko Tentsio Handiko Hutseko Etengailuen produktu estandaretarako, fidagarritasun frogatua eta mantentze-baldintza baxuak direlako. Eragingailu magnetikoen aukerak ere eskaintzen ditugu maiz funtzionamendua edo dimentsio trinkoak behar dituzten aplikazioetarako. Etengailu bakoitzaren funtzionamendu-mekanismoa probatzen dugu irekitzeko eta ixteko denborak eta erresistentzia mekanikoa egiaztatzeko.
Barruko tentsio handiko hutseko etengailuak ez du modu isolatuan funtzionatzen. Babes-erreleak, korronte-transformadoreak eta tentsio-transformadoreak barne hartzen dituen babes-eskema baten parte da. Erreleek akatsa hautematen dute eta etengailura bidalketa-seinalea bidaltzen dute. Korronte transformadoreek erreleari korronte primarioaren erreplika eskalatua ematen diote. Etengailua irekitzen da matxura garbitzeko. Errelearen eta etengailuaren arteko koordinazioa funtsezkoa da. Erreleak etengailuaren irekitze-denboran funtzionatu behar du, eta etengailua ireki behar da matxurak kalteak eragin baino lehen. Beheko taulak koordinazio-parametroak laburbiltzen ditu.
| Osagaia | Funtzioa | Koordinazio-eskakizuna |
| Korronte Transformadorea | Erreleentzako korronte primarioa eskalatzen du | Zehatza babes klasearen barruan |
| Babes Erreleboa | Matxura hautematen du, bidaia-seinalea bidaltzen du | Funtzionamendu-denbora etengailua garbitzeko denboraren barruan |
| Apurtzailea | Matxura garbitzeko irekitzen da | Irekitze-ordua erreleboaren koordinazio-denboraren barruan |
| Upstream Gailua | Babeskopia babesa | Selektibitate marjina beheranzko etengailuarekin |
Gure lantegian, gure Barruko Tentsio Handiko Hutseko Etengailuen produktuen irekitze eta ixteko orduen datuak ematen ditugu, gure bezeroek koordinazio azterketa egin dezaten. Gainera, laguntza teknikoa eskaintzen diegu gure bezeroei etengailua haien babes-erreleekin behar bezala koordinatzen dela egiaztatzen laguntzeko. Gure helburua babes-eskemak nahi bezala funtzionatzen duela ziurtatzea da.
Tentsio ertaineko banaketa-sistema baterako barruko tentsio handiko hutseko etengailu bat erostean, hainbat zehaztapen funtsezkoak dira. Besteak beste, tentsio nominala, korronte nominala, zirkuitulaburra hausteko korrontea, etenaldi-denbora, erresistentzia mekanikoa eta funtzionamendu-mekanismo mota daude. Tentsio nominalak sistemaren tentsioarekin bat etorri edo gainditu behar du. Korronte nominalak karga-korronte maximoa gainditu behar du. Zirkuitu laburren haustura-korronteak instalazio-puntuan matxura-korronte maximoa gainditu behar du. Etenaldi-denborak nahikoa laburra izan behar du sistemaren egonkortasuna mantentzeko. Erresistentzia mekanikoak nahikoa izan behar du aurreikusitako eragiketa kopururako. Funtzionamendu-mekanismoak fidagarria eta mantentze erraza izan behar du. Beheko taulak zehaztapen hauek laburbiltzen ditu.
| Zehaztapena | Barruti tipikoa | Garrantzia |
| Tentsio nominala | 12 kV - 40,5 kV | Sistemaren tentsioarekin bat etorri behar da |
| Korronte nominatua | 630 A - 4.000 A | Gehienezko karga-korrontea gainditu behar du |
| Zirkuitu Laburreko Eten Korrontea | 20 kA - 40 kA | Matxura-korronte maximoa gainditu behar du |
| Etenaldia Denbora | 50 ms - 80 ms | Sistemaren egonkortasuna mantendu behar du |
| Erresistentzia Mekanikoa | 10.000 - 30.000 eragiketa | Esperotako eragiketa-zenbaketa bat etorri behar da |
| Eragiketa-mekanismoa | Malgukia, Eragingailu magnetikoa | Fidagarritasuna eta mantentze-lanetarako hautatua |
| Arauak | IEC 62271-100, GB/T 1984 | Nazioarteko estandarrak betetzea |
Usune-n, gure fabrikak barruko tentsio handiko hutseko etengailuak fabrikatzen ditu zehaztapen hauek eta gehiago betetzeko. Etengailua pertsonaliza dezakegu proiektuaren eskakizun zehatzetara egokitzeko, tentsio-kalifikazio bereziak, korronte-kalifikazioak eta funtzionamendu-mekanismoak barne. Gure ingeniaritza taldeak hautaketa prozesuan lagundu dezake eta zure proiekturako datu tekniko zehatzak eman ditzake.
Tentsio ertaineko banaketarako Barruko Tentsio Handiko Hutseko Etengailuen hornitzaile bat ebaluatzeko, fabrikazio-gaitasuna, mota-probak, kalitatearen kudeaketa, proiektuaren esperientzia eta salmenta osteko laguntza arreta jarri behar da. Hornitzaileak gaitasuna izan behar du etengailuak eskatutako zehaztapenekin fabrikatzeko eta haien funtzionamendua egiaztatzeko probak egiteko. Kalitate koherentea bermatzen duen kalitatea kudeatzeko sistema bat izan behar dute. Banaketa-proiektuetan esperientzia izan behar dute eta sareko eskakizunen ulermena. Eta salmenta osteko laguntza eman behar dute, instalazioa, martxan jartzea eta mantentzea barne. Beheko taulak ebaluazio-irizpide hauek laburbiltzen ditu.
| Ebaluazio-irizpidea | Zer bilatu | Zergatik Garrantzitsua |
| Fabrikazio-gaitasuna | Mekanizazio, muntaketa eta saiakuntzarako ekipamendu aurreratuak | Produktuaren kalitatea eta koherentzia bermatzen ditu |
| Mota probak | IEC 62271-100 saiakuntza-txostenak | Errendimendua eta betetzea egiaztatzen du |
| Kalitatearen kudeaketa | ISO 9001 ziurtagiria, ikuskapen-erregistroak | Produktuaren kalitate koherentea bermatzen du |
| Proiektuaren esperientzia | Banaketa-azpiestazio-erreferentziak, utilitateen homologazioak | Gaitasuna eta fidagarritasuna erakusten ditu |
| Salmenta osteko laguntza | Instalazioa, martxan jartzea, mantentzea | Epe luzerako fidagarritasuna bermatzen du |
Gure lantegian, hamarkada bat baino gehiago daramagu Barruko Tentsio Handiko Hutseko Etengailuak ekoizten. IEC 62271-100 motako proba-txostenak ditugu. ISO 9001 ziurtagiria dugu, eta ikuskapen guztien erregistro zehatzak mantentzen ditugu. Gure proiektuaren esperientziak hainbat herrialdetako banaketa-azpiestazioak barne hartzen ditu. Gure salmenta osteko taldea eskuragarri dago instalazioa, martxan jartzea eta mantentze-lanak laguntzeko. Irizpide hauen arabera ebaluatzera eta Barruko Tentsio Handiko Hutseko Etengailuetarako zure bazkidetzat hartzera gonbidatzen zaitugu.
Hurrengo taulak gure Barruko Tentsio Handiko Hutseko Etengailuetarako produktuen parametro nagusiak eskaintzen ditu. Etengailu hauek tentsio ertaineko banaketa-sistemetarako diseinatuta daude 12 kV eta 40,5 kV arteko tentsioetan. Gure fabrikak etengailu pertsonalizatuak ere ekoitzi ditzake baldintza zehatzak betetzeko.
| Parametroa | Zehaztapen-barrutia | Oharrak |
| Tentsio nominala | 12 kV, 24 kV, 40,5 kV | Sistemaren tentsiorako hautatua |
| Korronte nominatua | 630 A - 4.000 A | Karga-korronterako hautatua |
| Zirkuitu Laburreko Eten Korrontea | 20 kA - 40 kA | Matxura mailarako hautatua |
| Etenaldia Denbora | 50 ms - 80 ms | Koordinaziorako hautatua |
| Erresistentzia Mekanikoa | 10.000 - 30.000 eragiketa | Ereduaren araberakoa |
| Eragiketa-mekanismoa | Malgukia, Eragingailu magnetikoa | Aplikaziorako hautatua |
| Isolamendu ertaina | Hutsean | Mantentzerik gabekoa |
| Arauak | IEC 62271-100, GB/T 1984 | Nazioarteko estandarrak betetzea |
| MOQ | 1 unitate | Eskaera handietarako negoziagarria |
| Lead Time | 4-8 aste | Kantitatearen eta pertsonalizazioaren araberakoa da |
Gure lantegian, gure barruko tentsio handiko hutseko etengailuak fabrikatzen ditugu zehaztapen hauek eta gehiago betetzeko. Tentsioa, korrontea, hausteko ahalmena eta funtzionamendu-mekanismoa pertsonaliza ditzakegu zure eskakizun zehatzetara egokitzeko. Gure kalitatea kontrolatzeko sistemak lehengaien ikuskapena, prozesuan egindako ikuskapena eta bidali aurretik azken ikuskapena barne hartzen ditu. Gure helburua gure bezeroei kalitate handiko etengailuak eskaintzea da, beren banaketa-sistemak babesten dituztenak eta sarearen fidagarritasuna bermatzen dutenak.
1. galdera: Zertan desberdintzen da hutseko etengailu bat SF6 etengailu batetik?
Erantzuna: hutseko etengailu batek hutseko etengailu itxi bat erabiltzen du arkua itzaltzeko, eta SF6 etengailu batek sufre hexafluoruro gasa erabiltzen du. Hutseko etengailuak normalean tentsio ertaineko aplikazioetarako erabiltzen dira (40,5 kV arte) eta mantentzerik gabeko funtzionamenduagatik eta tamaina trinkoagatik ezagunak dira. SF6 etengailuak tentsio handiagoetarako erabiltzen dira eta ingurumen-inpaktu handiagoa dute SF6ren berotze globalaren ahalmenaren ondorioz. Tentsio ertaineko banaketarako, hutseko etengailua da aukera nagusia.
2. galdera: Zein da barruko hutseko etengailu baten etenaldi-denbora arrunta?
Erantzuna: Barruko Tentsio Handiko Hutseko Etengailu baten etenaldi-denbora 50 eta 80 milisegundo artekoa da. Errelearen funtzionamendu-denbora eta etengailua irekitzeko denbora barne hartzen ditu. Etenaldi-denbora azkarragoak daude behar dituzten aplikazioetarako. Zhejiang Usune Electric Co., Ltd.-n, gure etengailuak probatzen dira etenaldi-denborak zehaztutako errendimendua betetzen duela egiaztatzeko.
3. galdera: Zenbat aldiz mantendu behar da barruko hutseko etengailu bat?
Erantzuna: barruko hutseko etengailuak mantentze-eskakizun baxuengatik ezagutzen dira. Hutseko etengailua itxita dago eta ez du mantentze-lanak behar. Funtzionamendu-mekanismoa 3 eta 5 urtean behin ikuskatu eta lubrifikatu behar da, edo eragiketa kopuru zehatz baten ondoren. Kontaktuak matxura handi baten ondoren higadura ikusi behar dira. Aldizkako ikuskapena eta mantentze-lanak ezinbestekoak dira funtzionamendu fidagarria bermatzeko.
4. galdera: hutseko etengailu bat erabil al daiteke kondentsadoreen bankuaren aldatzeko?
Erantzuna: Bai, hutseko etengailuak erabil daitezke kondentsadoreen bankua aldatzeko, baina aplikazio honetarako bereziki diseinatu behar dira. Kondentsadore-bankuen aldatzeak baldintza bereziak ezartzen ditu, besteak beste, sarrera-korronte handiak jasateko gaitasuna eta etenaldirik gabeko etenaldia. Gure fabrikak etengailuak horni ditzake kontaktu eta toberen diseinu bereziekin kondentsadore-bankuaren aldaketetarako.
5. galdera: Zein da barruko hutseko etengailu baten epe arrunta?
Erantzuna: Barruko Tentsio Handiko Hutseko Etengailu baten epe arrunta 4 eta 8 aste artekoa da, tentsio-kalifikazioaren, hausteko ahalmenaren eta pertsonalizazio-baldintzen arabera. Modelo estandarrentzat, denbora laburragoa izan daiteke. Zhejiang Usune Electric Co., Ltd.-n, gure bezeroekin estuki lan egiten dugu proiektuen ordutegiak betetzeko.
Barruko Tentsio Handiko Hutseko Etengailuak ezinbestekoak dira tentsio ertaineko banaketa-sistemetarako, akatsak azkar garbitzeko, konektatutako ekipoak babesten dituztelako eta sare modernoek behar duten malgutasun operatiboa ematen dutelako. Hutseko etengailuak mantentzerik gabeko funtzionamendua eta bizitza mekaniko luzea eskaintzen ditu, barruko konmutagailuetarako aukera nagusi bihurtuz. Kontratazio-kudeatzaileentzat eta zerbitzu-ingeniarientzat, etengailu egokia hautatzea banaketa-sistemaren fidagarritasunari eta egonkortasunari eragiten dion erabaki kritikoa da. Zhejiang Usune Electric Co., Ltd.-n, gure fabrikak trebetasun eta gaitasuna du Barruko Tentsio Handiko Hutseko Etengailuak fabrikatzeko, tentsio ertaineko eskakizun zorrotzenak betetzen dituztenak. Hutseko etengailuen teknologia aurreratua, funtzionamendu-mekanismo fidagarriak eta proba zorrotzak erabiltzen ditugu gure etengailuek errendimendu fidagarria ematen dutela ziurtatzeko.
Banaketa-azpiestazio berri bat eraikitzen ari zaren ala ez, lehendik dagoen kommutagailu-lerroa berritzen ari zaren edo ordezko etengailuak eskuratzen ari zaren ala ez, gurekin harremanetan jartzera gonbidatzen zaitugu zure eskakizunak eztabaidatzeko. Datu teknikoak, proba-txostenak eta irtenbide pertsonalizatuak eman ditzakegu. Kalitatearen eta bezeroen gogobetetzearen aldeko gure konpromisoak mundu osoko zerbitzu publikoentzako bazkide fidagarri bihurtu gaitu.
Jarri harremanetan gaur egun Zhejiang Usune Electric Co., LtdZure barruko tentsio handiko hutseko etengailuen eskakizunak eztabaidatzeko eta gure etengailuek zure tentsio ertaineko banaketa-sistema nola babes dezaketen ezagutzeko.
-
