Barruko Tentsio Handiko Hutseko Etengailu

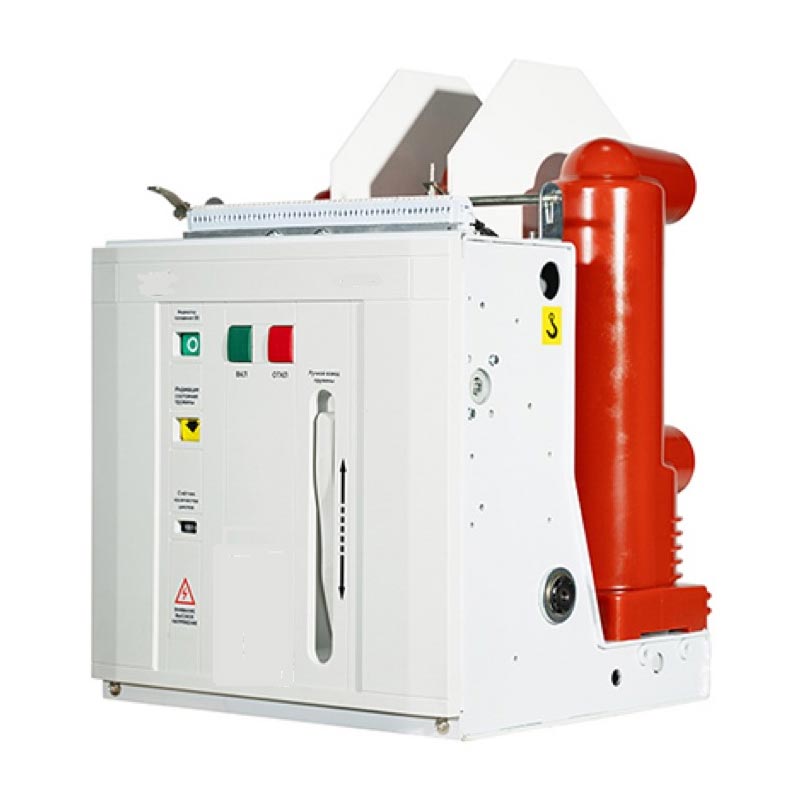

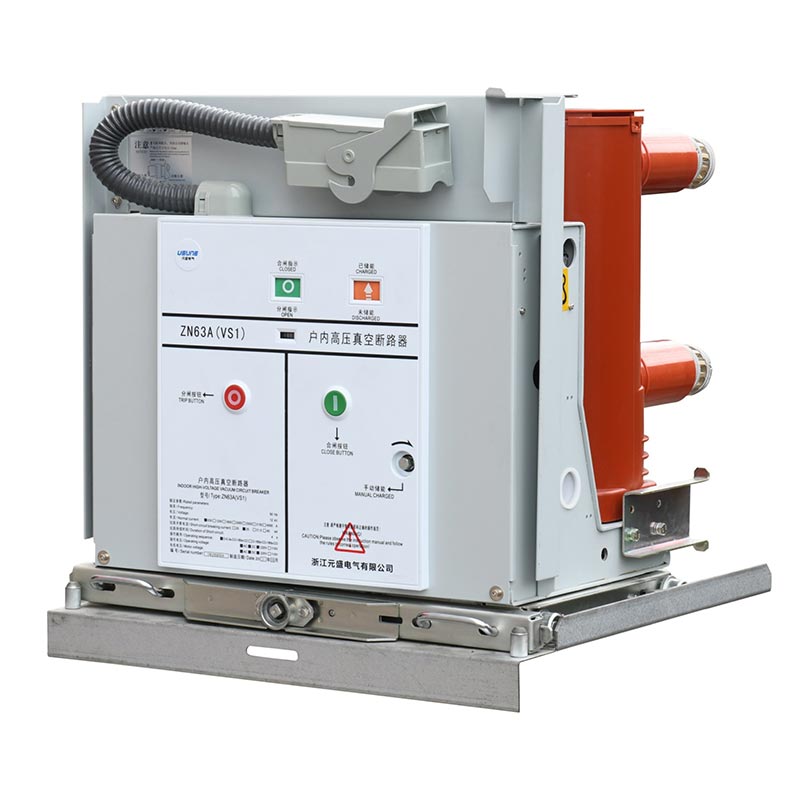

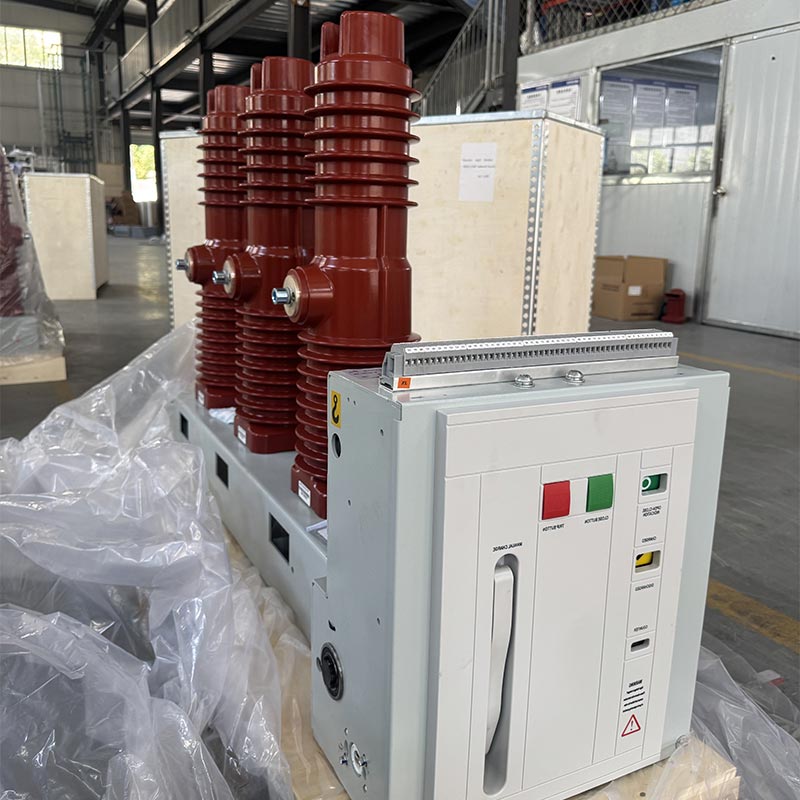

Usune VS1(ZN63)-12 serie barruko tentsio handiko hutseko etengailua oinarrizko babes eta kontrol elektrikoa da. 12 kV-ko energia-sistemetarako gailua. Malguki bidezko mekanismoaren eta etengailuaren gorputzaren diseinu integratua tarteko transmisio-loturak murrizten ditu, energia-kontsumoa eta zarata murrizten ditu eta produktuaren funtzionamendua hobetzen du fidagarritasuna. Zirkuitu nagusiak solidotutako poloak erabiltzen ditu, etengailuaren miniaturizazioa lortuz, ingurumen-egokitzapena eta bizitza-bizitza hobetzea, eta agertoki gehienetan mantentzerik gabeko funtzionamendua ahalbidetzea.

Produktuaren Abantailak

1.Fidagarritasun handia

Hutseko etengailua luzetara instalatuta dago APG epoxi erretxinaz egindako tutu-zilindro isolatzaile baten barruan, creepage erresistentzia bikaina eskainiz eta hauts metaketa eta kanpoko interferentziak eraginkortasunez saihestuz. It Egonkortasunez funtziona dezake ingurune hezeetan eta oso kutsatuta daudenetan ere.

2.Konfigurazio malgua

Instalazio-unitate finko gisa diseinatu daiteke edo tiradera-unitate bat osatzeko eragingailu dedikatu batekin hornitu daiteke. It ezin hobeto dator KYN28A-12 (GZS) erdian muntatutako tiradera motako etengailuarekin. Mota finkoa ere erabil daiteke XGN serieko etengailu finkoak.

3.Ohiko Eragiketara Egokigarria

Hutsean etenaren abantaila paregabeak aprobetxatuz, bereziki egokia da eskatzen duten eszenatokietarako maiz funtzionamendua funtzionamendu-korronte nominala eta zirkuitulabur-korronte behin eta berriz etetea, indartsua eskainiz praktikotasuna.

4. Araua betetzea

Zorrotz atxikitzen da GB/T1984-2014 "Tentsio handiko etengailuak", JB3855-1996 "3.6 ~ 40.5kV Barruko tentsio handiko Hutseko etengailuak", DL/T403-2000 "12 ~ 40,5 kV Hutseko etengailuak baldintza teknikoak eskatzeko", eta IEC62271-100:2008 estandarrak, kalitate-berme autoritarioa bermatuz.

Parametro Teknikoak

Egitura eta Funtzioa

1.Egitura orokorra

Usune VS1(ZN63)-12 barruko tentsio handiko hutseko etengailuak funtzionamenduarekin egitura integratua hartzen du. Mekanismoa eta arkua itzaltzeko ganbera aurrealdean eta atzealdean antolatuta. Zirkuitu eroale nagusia trifasikoa da lurrean muntatutako egitura. Diseinu berezi honek nabarmen murrizten du arkua itzaltzeko ganberan hauts metaketa gainazalean, hutseko arkua itzaltzeko ganberari kanpo-faktoreen eraginpean egotea saihestuz. Nahiz eta hezeetan eta oso kutsatuta dauden inguruneetan, jasateko tentsio bikaina eta erresistentzia handia mantentzen ditu, antzeko errendimendua gaindituz. produktuak.

2.Mekanismo eragilearen egitura

Eragiketa-mekanismoa malguki-mekanismo planar bat da, eskuzko eta energia elektrikoa biltegiratzeko funtzioak. Motor eragilea arkua itzaltzeko ganberaren aurrean dagoen armairuan dago. Kabinetea da bost bilketa-espaziotan banatuta tarteko lau partiziotan, bakoitzak energia biltegiratze, transmisioa, abiarazteak eta funtzionamendu-mekanismoaren osagaiak buffer. Arkua itzaltzeko ganberaren diseinu integratua eta funtzionamendu-mekanismoak funtzionamendu-mekanismoaren errendimenduaren eta funtzionamendu-mekanismoaren arteko parekatze-maila handia bermatzen du arkua itzaltzeko ganberaren irekiera eta ixteko baldintzak, osagai erredundanteak murriztea, energia murriztea kontsumoa eta zarata, eta etengailuaren funtzionamendu-fidagarritasuna hobetzea.

Ingurune Operatiboa

1. Giro-tenperatura: Gehienez +40 ℃, Gutxienez -15 ℃
2. Giro-hezetasuna: Eguneko batez besteko hezetasun erlatiboa ≤95%; Hileko batez besteko hezetasun erlatiboa ≤90%; Eguneko batez bestekoa ur-lurrunaren presioa ≤22×10⁻³MPa; Hileko batez besteko ur-lurrunaren presioa ≤1,8×10⁻³MPa
3. Altuera: 1000m baino gehiago ez
4. Intentsitate sismikoa: 8 gradu baino gehiago ez
5. Ingurune atmosferikoa: ez dago hauts, ke, gas korrosibo edo sukoirik, lurrunik edo gatz-ihintzerik. inguruko airearen kutsadura.

Oharra: goiko funtzionamendu-inguruneko baldintza normalak gainditzen badira, mesedez kontsultatu gure fabrikatzailearekin aldez aurretik produktua pertsonalizatzeko benetako lan baldintzen arabera.

Instalazioa eta martxan jartzea

1. Egiaztatu etengailua garraiatzeko eta biltegiratzeko garaian kalterik dagoen. Kalterik aurkitzen bada, utzi erabiltzeari berehala eta jarri harremanetan gure hornitzailearekin salmenta osteko laguntza lortzeko.
2. Kendu zikinkeria (isolamendu-azalera batez ere). Garraioan edo biltegian sortutako zikinkeriak eragin dezake produktuaren isolamendu-errendimendua eta segurtasun arriskuak ere sor ditzake.
3. Eskuz funtzionatu etengailua araudiaren arabera energia gordetzeko, itxi eta irekitzeko, ala ez ikusiz. energia biltegiratzeko egoera eta ireki/itxi posizioaren adierazleak normalak dira.
4. Erabil ezazu etengailua energia biltegiratzeko funtzionamendu-iturri erabiliz, itxi eta ireki, ea behatuz energia biltegiratzeko egoera eta ireki/itxi posizioaren adierazleak normalak dira.
5. Esku-gurdi motako etengailuaren funtzionamendua: Sartu bultzatzeko heldulekua bultzatzeko zuloan, biratu erlojuaren orratzen norantzan. aurreratu, eta erlojuaren orratzen noranzkoan atzera egiteko, 300±3 mm-ko guztizko aurrerapen-ibilbidearekin; posizio irekian, leunki eraman ezazu lan- edo proba-posiziora, heldulekua 30 aldiz biratu abiadura ertainean "klik" soinua entzun arte, posizio egokian dagoela adieraziz (ez erabili gehiegizko indarrik bultzatze-mekanismoa kaltetu ez dadin), eta aldi berean, dagokion posizio adierazlearen zirkuitua konektatuko da.

Oharra: ixteko interblokeatzeko gailu bat hautatzen bada, interblokeatzeko zirkuituaren elikadura-hornidura konektatu behar da desblokeatu zirkuitua itxi aurretik.

Mundu errealeko aplikazio kasua

Kasu praktikoa: Hiri-konplexu komertziala elektrikoa banatzeko proiektua

150.000㎡ merkataritza-konplexu bat (merkataritza-gunea, bulego-eraikina eta hotela integratzen ditu) negozio-barrutian. Hangzhou-n, Txinan, goi-tentsioko etengailuak behar zituen errendimendu egonkorra, maiz moldatzeko funtzionamendua eta segurtasun handia elikatze-hornidura orokorraren jarraipena bermatzeko. Hainbat aukera alderatu ondoren, bezeroak Usune VS1-12/630-25 esku-gurdi motako Barruko Tentsio Handiko Hutseko Diseinugailua hautatu zuen, 20 unitate zabalduz zirkuitu laburren babesa eta konplexuaren tentsio handiko eta baxuko potentzia banatzeko sistemaren karga kontrolatzeko. Abian jarri zenetik, egonkor funtzionatu du akatsik gabe, matxurak isolatzeko denbora 0,3 segundora murriztu da. ekipamendu elektrikoen funtzionamendu normala eraginkortasunez bermatuz eta bezeroaren laudorio handiak lortuz.

Ohiko galderak

Q1: Zer gertatzen da barruko tentsio handiko hutseko etengailua normaltasunetik kanpoko ingurune batean erabiltzen bada?

A1: benetako funtzionamendu-inguruneak baldintza normalak gainditzen baditu (adibidez, 1000 m-tik gorako altuera, giro-tenperatura -15 ℃ azpitik edo +40 ℃ baino gehiago, etab.), beharrezkoa da aldez aurretik gure fabrikatzailearekin kontsultatzea. Gure fabrika izango da pertsonalizatu produktuak benetako ingurumen-parametroetan oinarrituta, hala nola isolamenduaren errendimendua hobetzea eta optimizatzea zigilatzeko egiturak, xede-ingurunean funtzionamendu egonkorra bermatzeko.

Q2: Nola mantendu Usune VS1-12 serieko etengailuak beren bizitza luzatzeko?

A2: produktuak solidotutako polo integratua eta egitura integratua hartzen ditu, mantentzerik gabeko funtzionamendua lortuz erabilera arruntean. Etengailuaren gainazaleko garbitasunaren aldizkako egiaztapenak soilik (bereziki isolamendua gainazalean), hautsa eta zikinkeria kentzea, eta ireki/itxi posizio-adierazleak eta energia biltegiratzeko egoera behatzea beharrezkoak dira. Anormaltasunik aurkitzen bada, berehala utzi produktua erabiltzeari eta jarri harremanetan gure hornitzailearekin Salmenta osteko mantentze-lan profesionala kalte gehiago saihesteko.

Q3: Usune VS1-12 serieko etengailuak beste etengailu marka batzuekin bateragarriak al dira?

A3: Bai. Produktua estatuko eta nazioarteko estandarren arabera diseinatuta dago eta guztiz bateragarria da KYN28A-12 (GZS) motako erdian muntatutako tiradera motako kommutagailuak eta XGN serieko etengailu finkoak. Gainera, gure Fabrikatzaileak produktuaren dimentsioak eta interfazeak doitu ditzake konmutagailuaren eredu espezifikoaren arabera bezeroak bateragarritasuna ziurtatzeko. Erosi aurretik, mesedez, eman kommutagailuaren parametroak gure hornitzaileari parekatzeko aholkularitza profesionala.
