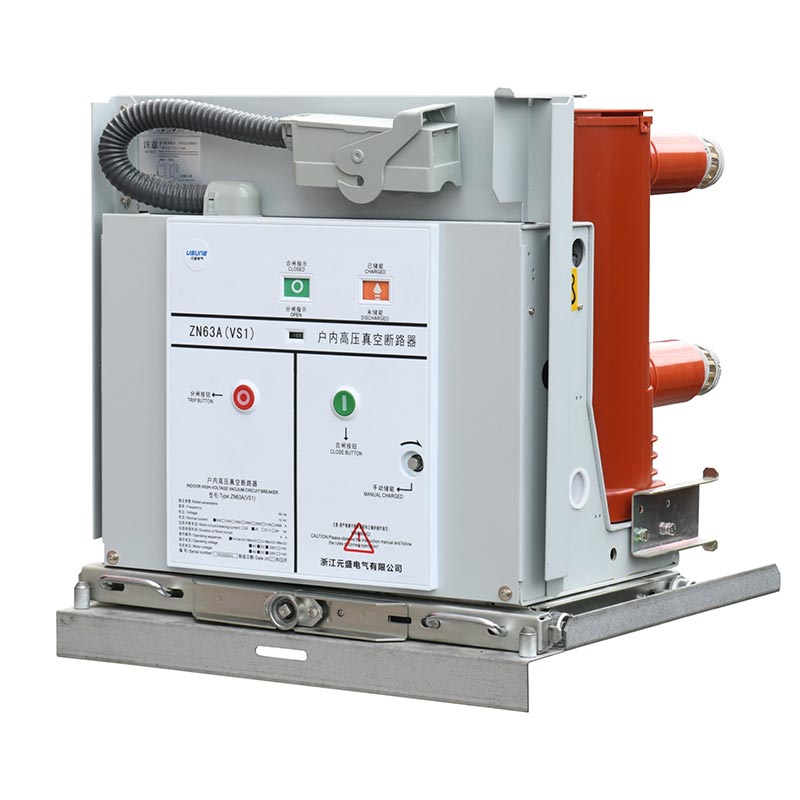

24kv-ko hutseko etengailua

24 kV hutseko etengailuak diseinu integratua du, eskuzko eta energia elektrikoaren biltegiratzea onartzen du eta funtzionatzeko erraza. Zirkuitu nagusiak ez du mantentze osagarririk behar. Hutseko etengailua APG erabiliz kapsulatzen da teknologia, kutsaduraren eta fluentziaren aurkako babesa eskainiz, bere bizitza-bizitza luzatuz eta mantentze-lanak murrizten ditu kostuak. Eragiketa desegokiaren aurkako interblokeo mekanismo integral bat barne hartzen du ekipoak eta langileak ziurtatzeko segurtasuna. Arkua itzaltzeko ganberak hutsune egonkorra mantentzen du, irekiera ≤50ms-koa eta ixtea ≤100ms-koa izanik, azkarra eskaintzen duena. erantzuna. Bigarren mailako kontrol-tentsio ezberdinekin bateragarria da elikadura-hornidura-eskakizun desberdinak betetzeko.

24 kV-ko hutseko etengailua modelo geldietan eta eskuz funtzionatzen duen modeloetan eskuragarri dago, hainbat konmutagailurekin bateragarria. Korronte nominala 630A-tik 4000A bitartekoa da, eta zirkuitulaburra hausteko-korrontea 20kA-tik 50kA-ra. Hautaketa malguaren oinarrian Erabiltzaileen beharretan maiz funtzionatzeko eszenatokietara egokitzeko aukera ematen du. Fabrikatzaile profesional gisa, Usunek aprobetxatzen du produkzio-prozesu helduak, kalitate-kontrol zorrotza eta errendimendu handiko laguntza tekniko integrala hutseko etengailuak erabiltzaile globalei. Gainera, esperientziadun hornitzaileen baliabideak erabiliz, Usunek lortzen du hornikuntza-katearen lankidetza eraginkorra, produktuaren entrega puntuala eta kalitate egonkorra bermatuz.

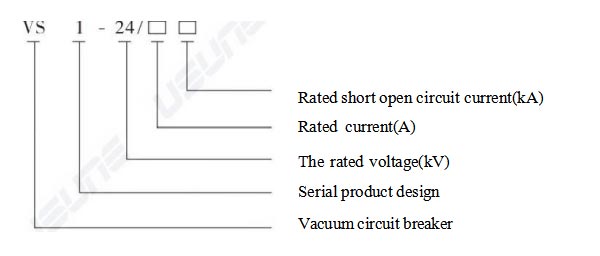

Esanahiaren ereduak

Oinarrizko Parametro Teknikoak

1.Oinarrizko Parametro Elektrikoak

2. Egitura-parametro nagusiak

- Kontaktu distantzia: 13±1mm;
- Overtravel: 3,5±0,5mm;
- Irekitzeko batez besteko abiadura: 0,9-1,2 m/s;
- Ixteko batez besteko abiadura: 0,5-0,8 m/s;
- Mugikor eta geldiko kontaktuen higadura-lodiera onargarria: ≤3mm;
- Zirkuitu eroale nagusiaren erresistentzia: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), eroankortasun egonkorra bermatuz.

3. Ingurumenaren Egokigarritasun Parametroak

Funtzionamendu tenperatura: -15 ℃ ~ + 40 ℃; Eguneko hezetasun erlatiboa ≤% 95, Hileko hezetasun erlatiboa ≤% 90; Altuera ≤1000m (altuera berezietarako pertsonalizagarria); Intentsitate sismikoa ≤8 gradu; Ur tantarik gabeko lekuetarako egokia, material sukoiak eta lehergarriak, gas korrosiboak eta bibrazio larriak; zati gehienetako klimara moldagarria Txina.

Eszenatoki aplikagarriak

Usune 24kV hutseko etengailua, bere errendimendu bikainarekin, oso erabilia da honako eszenatoki hauetan: hainbat arlo hartzen ditu, hala nola energia, industria eta azpiegiturak:

1. Zentral elektrikoak eta azpiestazioak: elektrizitatea banatzeko zirkuituen kontrol- eta babes-ekipo nagusi gisa, da zirkuitu korronteak moztu eta ixteko erabiltzen da, ekipo kritikoak, hala nola transformadoreak eta barra-barrak gainkargatik babestuz eta zirkuitulaburren kalteak;
2. Industria-enpresak: metalurgia bezalako industrietan tentsio altuko potentzia banatzeko sistemetarako egokia. ingeniaritza kimikoa, makineria fabrikazioa eta ehungintza, maiz abiarazteko eta itzaltzeko beharrak asetzeko. produkzio-ekipoak eta karga-gorabehera handiak;
3. Azpiegitura: goi-tentsioko elektrizitatea banatzeko erabiltzen da hiriko trenbide-garraioan, goi-eraikinetan eta merkataritzan. konplexuak, energia-hornidura egonkorra bermatuz eta potentziaren fidagarritasuna hobetuz;
4. Energia Eremu Berria: Zentral fotovoltaikoen eta energia eolikoen energia banatzeko sistemak laguntzeko egokia plantak, interferentziaren aurkako gaitasun onak dituztenak eta energia-potentzia berriaren karga-ezaugarrietara egokituta belaunaldia.

Mundu errealeko aplikazio kasuaren azterketa

Kasu praktikoa: Goi-tentsioko elektrizitatea banatzeko sistema berritzeko proiektua, industria kimiko handi batean

1. Proiektuaren aurrekariak

Parkean zeuden etengailuek nahikoa fidagarritasuna eta mantentze-kostu handiak jasaten zituzten, fidagarritasun handiko, mantentze baxuko eta bateragarritasun handiko 24 kV-ko hutseko etengailuetara eguneratzea beharrezkoa da ingurune kimiko korrosiboarekin.

2. Irtenbidea

32 Usune eskuz funtzionatzen duten etengailu (1600A/31,5kA) aukeratu ziren. Isolamendu-egitura optimizatu zen korrosioarekiko erresistentzia hobetua. Instalaziorako orientabideak eta prestakuntza teknikoa eman ziren puntualtasuna bermatzeko entrega.

3. Aplikazioaren emaitzak

Ekipamenduak modu egonkorrean eta hutsik egin gabe funtzionatu zuen, mantentze-kostuak %60 murriztuz. Bateragarria zen dauden kommutagailuak, eraikuntza-zikloa laburtuz. Parkeak epe luzerako bazkide izendatu du Usune.

Ekoizpen eta Hornikuntza Katearen Bermea

1. Ekoizpenaren ziurtapena

Usunek fabrika moderno bat dauka, nazioarteko eta etxeko estandarrei atxikita. Produktu bakoitza zorrotz jasaten da fabrikako probak, eta prozesu osoko kalitatearen trazabilitatea sistema ezarri da.

2. Hornikuntza-katearen bermea

Epe luzeko lankidetza kalitate handiko hornitzaileekin, oinarrizko osagaietarako marka ezagunak erabiliz eta hornikuntza optimizatua katearen kudeaketa produktuak garaiz entregatzea bermatzen du.

3. Salmenta osteko Zerbitzua

Instalaziorako orientazioa, prestakuntza teknikoa eta arazoak konpontzeko zerbitzuak eskaintzen ditugu. Doako konponketa eta ordezkapena piezak berme-aldian eskaintzen dira, eta bizitza osorako laguntza teknikoa berme-aldiaren ondoren eskaintzen da.

Produktuen konfigurazioa eta eskaera egiteko jarraibideak

1. Aukerako konfigurazioak

- Eragiketa-metodoa: Eskuzko + Energia Elektrikoa Biltegiratzea (Estandarra);
- Babes-gailuak: aukerako gainkorrontea, azpitentsioa/tentsio-galera aktibatzeko gailuak;
- Lurreratzeko gailuak: 650W, 800W, 1000W zabalerako lurrerako irtenbideak;
- Osagai osagarriak: ponpaketa-errele aukerakoak, blokeo-elektroimanak, etab.

2. Eskaeraren informazioa Eskaerak zehaztu behar du

Produktuaren eredua, instalazio metodoa eta kantitatea; parametro baloratuak; aukerako konfigurazioak; bigarren mailako kontrola tentsioa; ordezko piezak eta eskakizun bereziak
