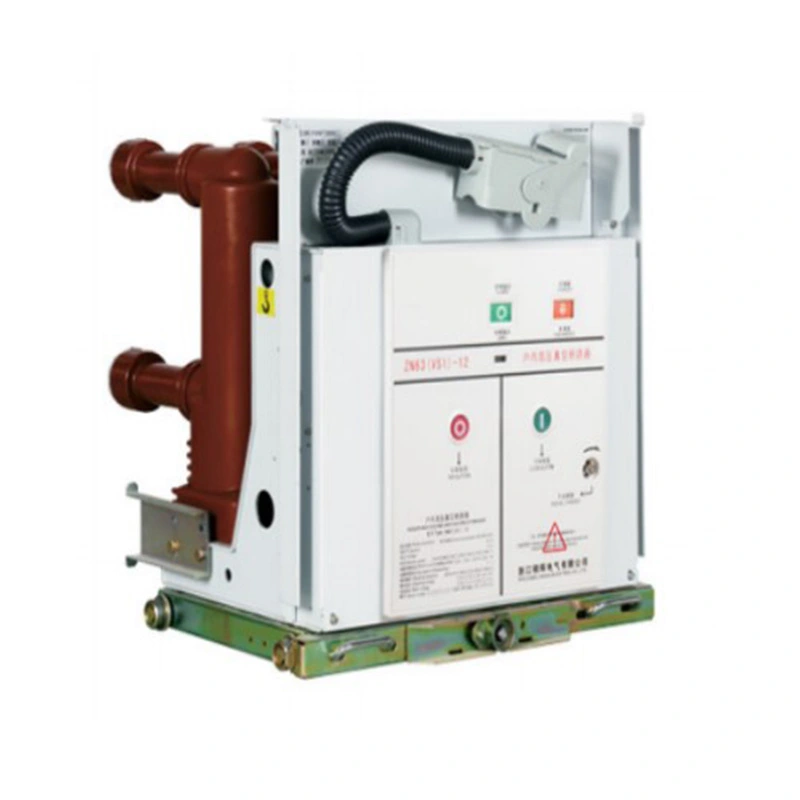

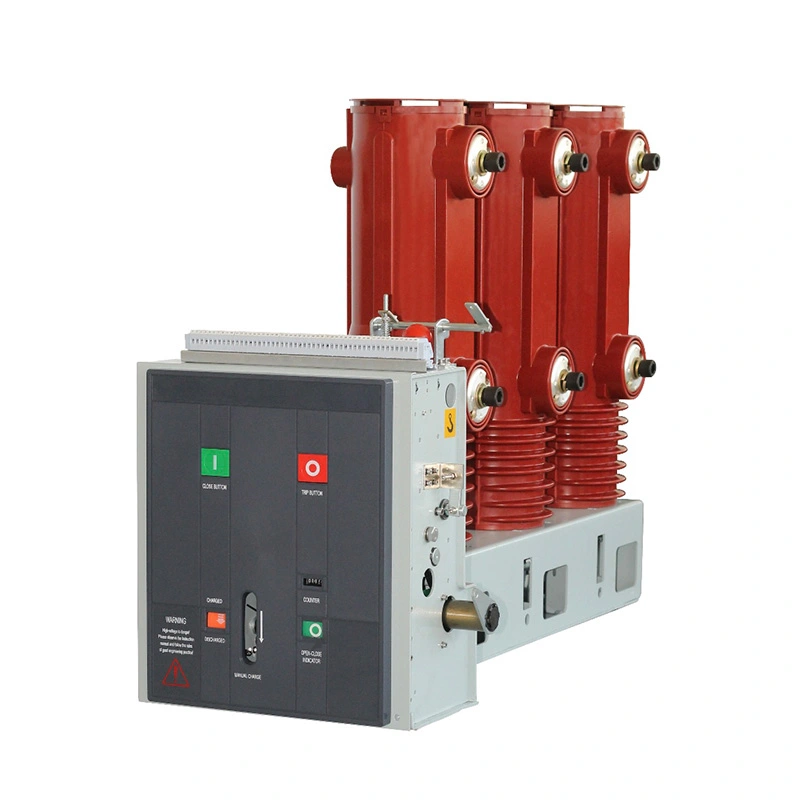

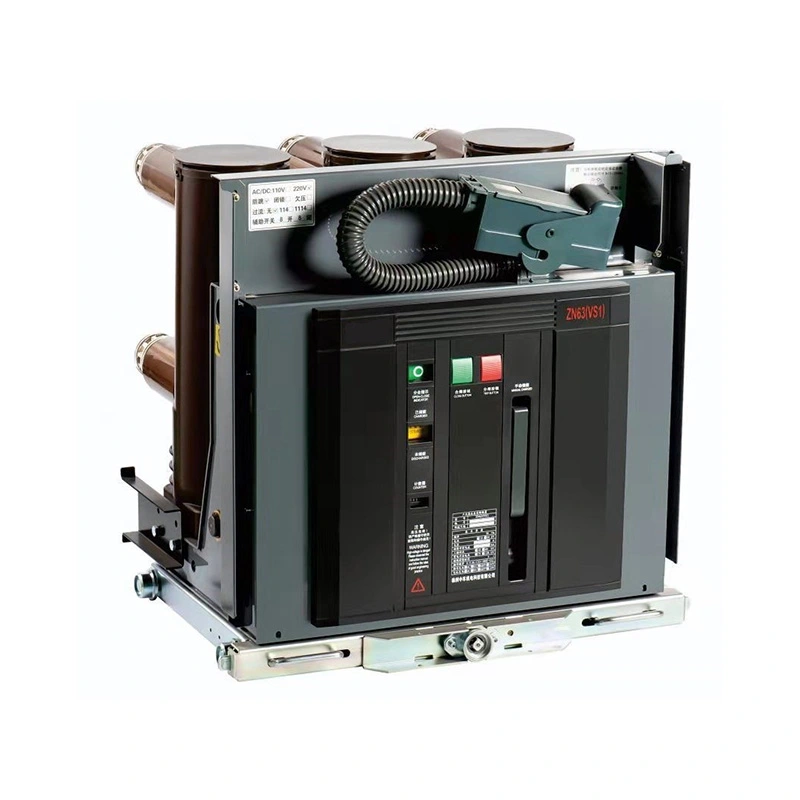

Usune 36 kV tentsio handiko hutseko etengailua potentzia banatzeko aplikazio zorrotzetarako diseinatuta dago etenaldi-errendimendu egonkorra, konfigurazio malgua eta kontrol fidagarria behar dira. VS1 optimizatuarekin egituraren diseinua, hutsean eteteko teknologia aurreratua eta hautazko babes adimendun funtzioak produktuak konponbide fidagarria eskaintzen du goi-tentsioko kommutazio-sistema modernoetarako.
Tentsio handiko kommutagailuen proiektuetarako, dimentsio mekanikoak eta armairuen bateragarritasuna faktore kritikoak dira ekipamendu aukeraketa.
VS1 motako egitura finkoa instalazioaren dimentsio optimizatuekin diseinatuta dago, ingeniariek integratzeko aukera emanez etengailua kabinete konfigurazio desberdinetan uneko eskakizunen arabera.
Egitura estandarrak armairuen zabalera eta egungo maila desberdinak onartzen ditu, hainbatentzako malgutasuna eskainiz sistema elektrikoen diseinuak.
| Armairuaren Zabalera | Korronte nominatua | Dimentsio Nagusiaren Ezaugarriak |
| 800 mm | 630A-1600A | Egitura trinkoa korronte ertaineko aplikazioetarako |
| 1000 mm | 630A-1600A | Armairu konfigurazio handiagoetarako egokia |
| 1000 mm | 1600A-5000A | Korronte handiagoko eskakizunetarako diseinatua |
Diseinu mekaniko optimizatuak instalazioaren zailtasunak murrizten laguntzen du, ekipoen koordinazioa hobetzen du goi-tentsioko etengailuak.
Dimentsio zehatzak bat etortzea garrantzitsua da proiektuaren instalazioan ingeniaritza aldaketak murrizteko.

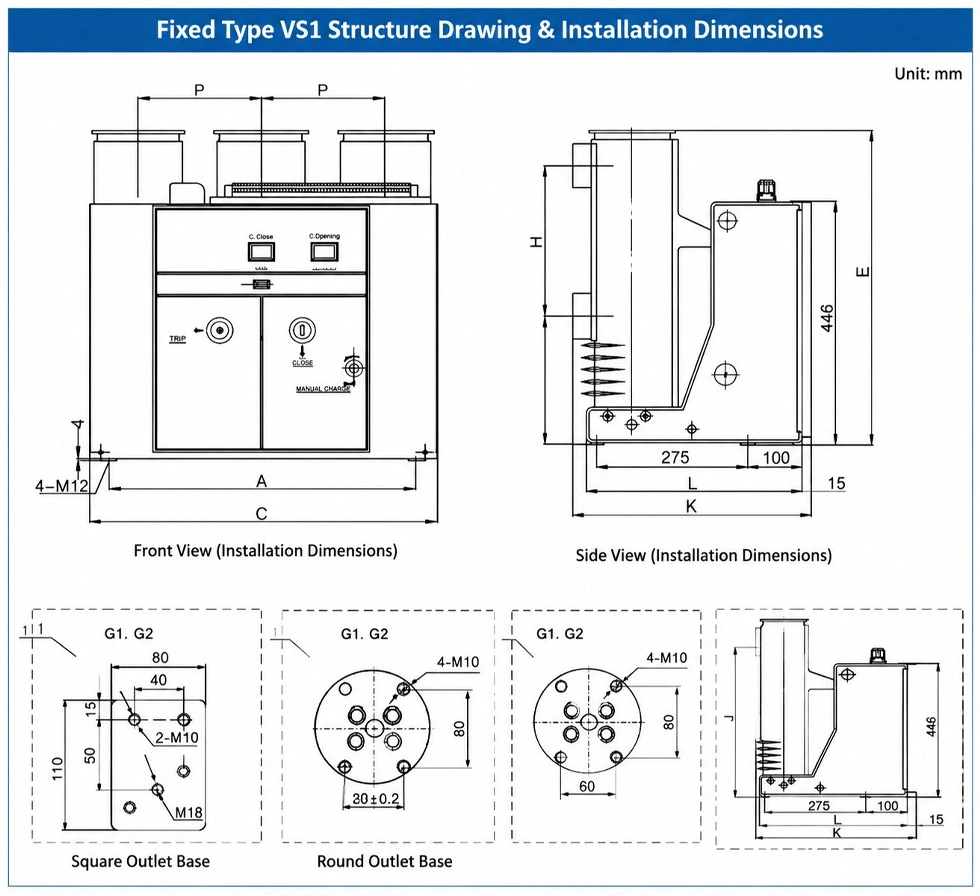

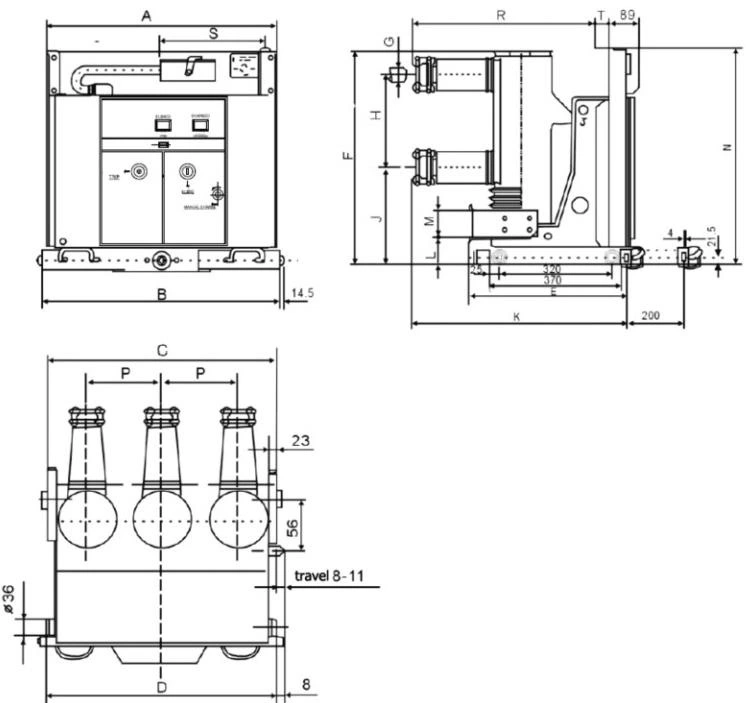

VS1 serieak instalazio-dimentsio estandarizatuak eskaintzen ditu, besteak beste, muntaketa-posizioa, terminalen antolaketa eta kabinetearen interfazearen eskakizunak.
| Parametroa | 800 mm-ko armairua | 1000 mm-ko armairua |
| Korronte baloratua | 630A-1600A | 630A-5000A |
| Aplikazio mota | Instalazio finkoa | Instalazio finkoa |
| Egituraren Diseinua | Konfigurazio trinkoa | Ahalmen handiko konfigurazioa |
Diseinu estandarizatu honi esker, bezeroek sistemaren ahalmenaren eta armairuaren arabera konfigurazio egokiak aukera ditzakete eskakizunak.
Kontrol-sistemak zuzenean eragiten du tentsio handiko kommutazio-ekipoen funtzionamendu-fidagarritasunari.
Usune 36 kV-ko tentsio handiko hutseko etengailuak kontrol-zirkuituaren diseinu profesionala hartzen du aukerakoarekin osagaiak barne ixteko bobina, irekitzeko bobina, etengailu osagarriak, blokeo bobina, motorraren energia biltegiratzeko sistema eta gehiegizko korronte aktibatzeko bobina.
| Osagaia | Funtzioa |
| HQ ixteko bobina | Etengailua ixteko eragiketa kontrolatzen du |
| TQ irekiera bobina | Etengailuaren irekiera funtzionamendua kontrolatzen du |
| M Motorra | Energia biltegiratzeko funtzioa eskaintzen du |
| S1 Etengailu laguntzailea | Energia biltegiratzeko egoera adierazten du |
| S8 etengailu laguntzailea | Proba-posizioa adierazten du |
| S9 etengailu laguntzailea | Lanpostua adierazten du |
| Y1 Blokeatzeko Bobina | Eragiketa blokeatzeko babesa eskaintzen du |
| Y7-Y9 Korrontearen gaineko bobina | Korronte gehiegizko babesa eskaintzen du |
Konfigurazio horri esker, ingeniariek kontrol-sistema pertsonaliza dezakete proiektuaren eskakizun desberdinen arabera.
Funtzionamendu elektrikoan, behin eta berriz ixteko seinaleek aldaketa-ekintza anormalak eragin ditzakete.
Errebotearen aurkako aukerako erreleak behin eta berriz ixteko eragiketak saihesten laguntzen du, itxiera zirkuitua deskonektatuz. ixteko seinaleak aktibo jarraitzen du denbora gehiegiz.
Funtzio honek funtzionamendu-egonkortasuna hobetzen du eta funtzionamendu-mekanismoa alferrikako errepikapenetatik babesten du ekintzak.
Blokeo funtzioak funtzionamendu okerra eragozten du kontrol-baldintzak betetzen ez direnean.
Bigarren mailako kontrol elikadura hornidura aktibatzen ez denean edo behar den tentsio-tartea betetzen ez duenean, blokeatzea mekanismoak ixteko eragiketa arriskutsuak saihesten ditu.
Diseinu honek segurtasun operatiboa hobetzen du tentsio handiko ingurune konplexuetan.
Aukerako korrontearen gain-korrontea aktibatzeko funtzioak akatsen babes adimentsua eskaintzen du.
Sistemak korronte trifasikoko seinaleak jasotzen ditu korronte transformadorearen bigarren mailako aldean eta horiekin alderatzen ditu aurrez ezarritako balioak. Korronteak ezarpen-balioa gainditzen duenean, babes-unitateak bidaia-seinalea bidaltzen du irekitzeko etengailua eta matxurak babesteko prozesua osatu.
| Babes Funtzioa | Deskribapena |
| Uneko Detekzioa | A, B, C faseko korronte seinaleak monitorizatzen ditu |
| Seinaleen Konparaketa | Uneko balioak aurrez ezarritako ezarpenekin alderatzen ditu |
| Bidaiaren irteera | Etengailua irekitzeko eragiketa aktibatzen du |
| Babesaren Emaitza | Matxuraren korrontea modu seguruan deskonektatzen du |
Proiektu ezberdinek kontrol-zirkuitu antolamendu desberdinak eska ditzakete.
Produktuak aukerako kableatuaren konfigurazioak onartzen ditu bezeroen eskakizunetan oinarrituta, eta horrekin konbinazioak barne errebotearen aurkako funtzioa, blokeo funtzioa eta funtzionamendu potentzia aukerak.
| Konfigurazioa | Errebotearen aurkakoa | Blokeo funtzioa |
| Kontrol estandarra | Aukerakoa | Aukerakoa |
| Babes-konfigurazioa | Eskuragarri | Eskuragarri |
| Pertsonalizatutako kableatzea | Proiektuaren eskakizunaren arabera | Proiektuaren eskakizunaren arabera |
Kablearen diseinu malguak babes eta automatizazio sistema desberdinekin hobeto integratzeko aukera ematen du.
DC potentziaren funtzionamendua erabiltzean, marradun kutxako terminalen polaritateak koherentea izan behar du.
Motorraren kablearen polaritateak zehaztutako zirkuitu-diagrama jarraitu behar du energia biltegiratzeko funtzionamendu zuzena bermatzeko.
Kableatu-diagramak etengailua adierazten du proba-posizioan dagoen egoeran energia biltegiratu gabe eta egoera irekian.
Kableatu zuzena ezinbestekoa da kontrol-sistemaren funtzionamendu fidagarria lortzeko.
Usune 36 kV-ko tentsio handiko hutseko etengailua tentsio handiko banaketa-sistemetarako garatu da. kommutazio-errendimendu fidagarria eta epe luzerako funtzionamendu-egonkortasuna.
Bere egitura mekaniko optimizatua, hutsean eteteko teknologia fidagarria eta kontrol-konfigurazio malgua egiten dute Segurtasuna eta fidagarritasuna funtsezko kontuak diren energia banatzeko proiektuetarako egokia da.
Ingeniaritza-enpresentzat eta etengailuen fabrikatzaileentzat, dauden sistemekin bateragarritasuna aukera garrantzitsua da faktorea.
Egitura estandarizatuak, armairuaren zabalera anitz aukerak eta kontrol-zirkuitu konfiguragarriak integrazioa errazten dute goi-tentsioko konmutagailu irtenbide desberdinetan.
Tentsio handiko etengailuak hautatzerakoan, bezeroek sarritan baldintza operatiboak eta babesa orekatu behar dituzte funtzioak.
| Konparazio elementua | Konfigurazio estandarra | Babes-konfigurazioa |
| Oinarrizko Aldaketa Funtzioa | Eskuragarri | Eskuragarri |
| Errebotearen aurkako funtzioa | Aukerakoa | Beharrezkoa denean sartuta |
| Blokeo babesa | Aukerakoa | Eskuragarri |
| Gainkorrontearen babesa | Kanpoko eskakizuna | Aukera integratua |
| Sistemaren Segurtasun Maila | Funtzionamendu estandarra | Babes hobetua |
Potentzia-sistema desberdinek korronte-gaitasun desberdinak behar dituzte.
| Korronte baloratua | Gomendatutako Aplikazioa |
| 630A-1600A | Karga ertaineko banaketa sistemak |
| 1600A-5000A | Ahalmen handiagoko potentzia sistemak |
Korronte-kalifikazio zuzena hautatzeak sistemaren eraginkortasuna hobetzen laguntzen du eta ekipoen gainkarga saihesten du.

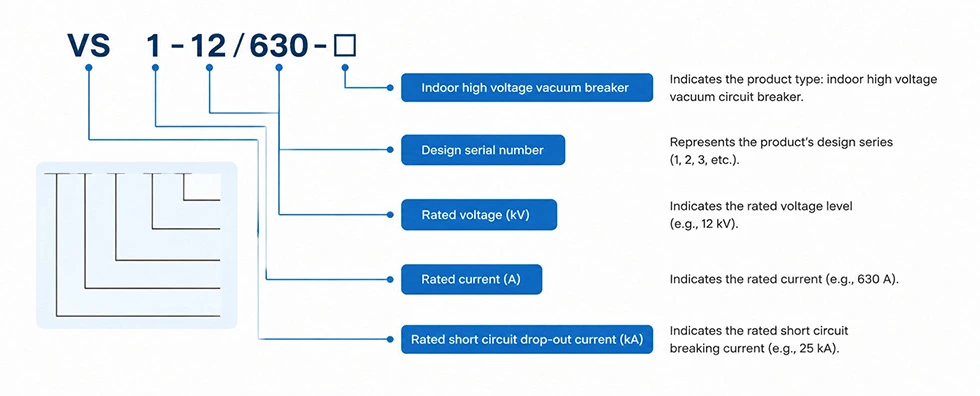

| Parametroa | Zehaztapena |
| Produktu Mota | 36 kV-ko goi-tentsioko hutsean etengailua |
| Seriea | VS1 |
| Instalazio mota | Mota finkoa |
| Korronte nominatua | 630A-5000A |
| Armairuaren Zabalera | 800 mm / 1000 mm |
| Etenaren Teknologia | Hutseko Arku Etenaldia |
| Kontrol-aukerak | Errebotearen aurkako / Blokeoa / Korronte gehiegizko babesa |
| Arauak | IEC eta GB |
| Ziurtagiria | CE |
Konfigurazio zuzena ziurtatzeko, bezeroek eskakizun tekniko osoa eman behar dute eskaera egin aurretik.
| Informazioa | Helburua |
| Tentsio nominala | Egiaztatu sistemaren tentsio-maila |
| Korronte nominala | Aukeratu edukiera egokia |
| Armairuaren neurriak | Ziurtatu instalazioaren bateragarritasuna |
| Kontrol-tentsioa | Lotu sistema eragilea |
| Kablearen baldintzak | Berretsi aukerako funtzioak |
| Babes baldintzak | Hautatu modulu osagarriak |
Informazio tekniko zehatzak ingeniaritza berresteko denbora laburtzen laguntzen du eta proiektuaren eraginkortasuna hobetzen du.
Usune-k kalitatearen kudeaketa zorrotza aplikatzen du produktuen garapenean, fabrikazioan eta probetan.
| Ziurtagiria | Estandarra |
| Kalitatearen Kudeaketa | ISO 9001 |
| Ingurumen Kudeaketa | ISO 14001 |
| Laneko Segurtasunaren Kudeaketa | ISO 45001 |
| Estandar elektrikoa | IEC eta GB |
| Produktuen Ziurtagiria | CE |
Ziurtagiri hauek Usunek tentsio handiko ekipamendu elektriko fidagarriak hornitzeko duen konpromisoa erakusten dute bezero globalak.
Bezeroek tentsio nominala, korronte nominala, armairuen bateragarritasuna, kontrol baldintzak eta babesa kontuan izan beharko dituzte funtzioak.
Bai. Errebotearen aurkako kontrola, blokeoaren babesa eta korronte gehiegizko astintzea bezalako funtzioak konfigura daitezke proiektuaren eskakizunen arabera.
Egokitze mekaniko zuzenak instalazioen aldaketak murrizten ditu eta sistema integratzeko eraginkortasuna hobetzen du.
Produktuak erreboteen aurkako kontrola, blokeo babesa eta korronte gehiegizko aktibatze funtzio adimentsuak onartzen ditu.
