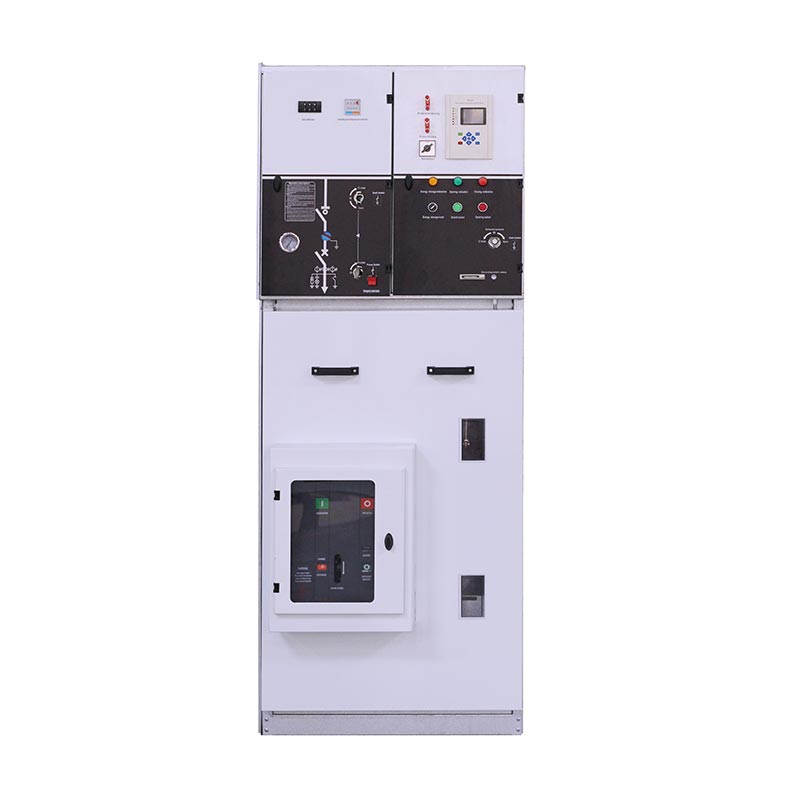

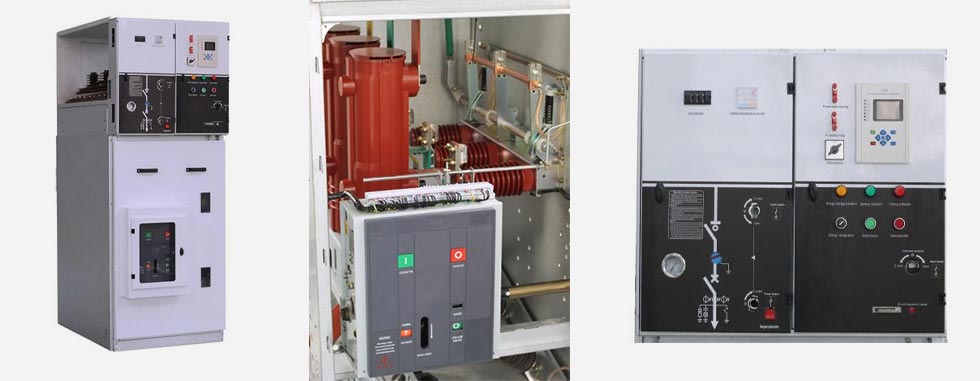

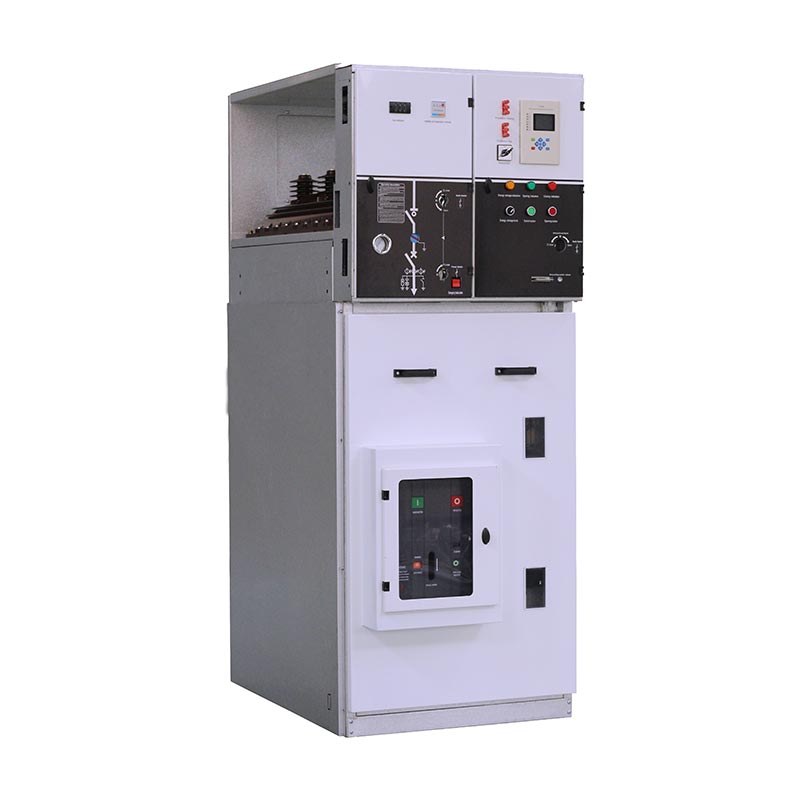

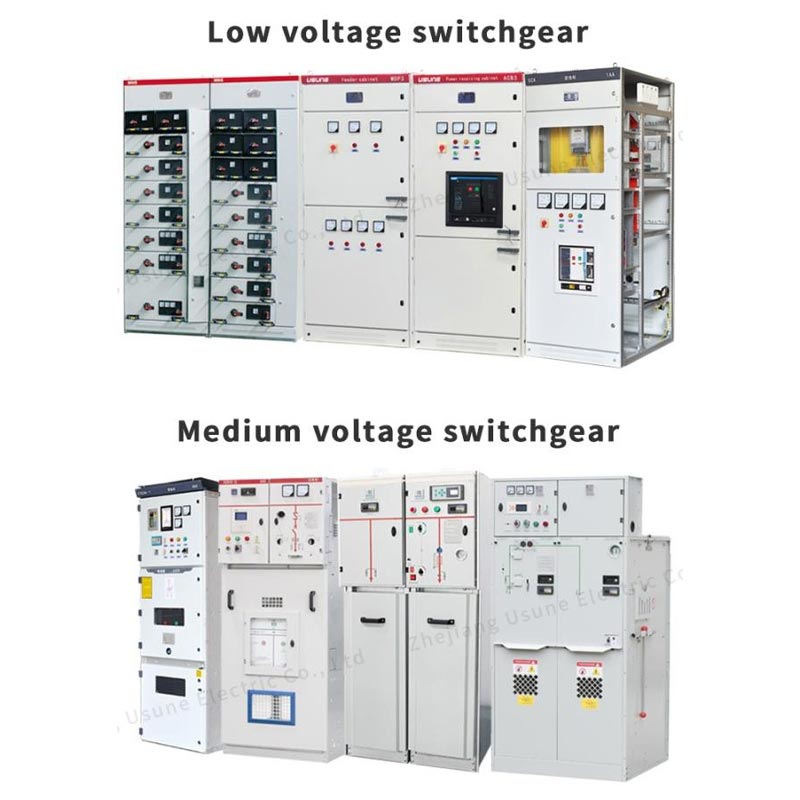

Eraztun Unitate Nagusia Etengailuarekin

USUNE XGN15 serieko eraztun-unitate nagusia etengailuarekin konmutagailu trinkoa, eskalagarria eta metalezkoa da. diseinatu elektrizitatea banatzeko automatizaziorako. Armairu osoak airea isolatzeko teknologia erabiltzen du, segurtasuna orekatuz eta trinkotasuna, egokia da espazio mugatuko hainbat instalaziorako eszenatokietarako. Bere egitura sinplea eta funtzionamendu malgua guneko eraikuntza eta ondorengo mantentze-zailtasunak nabarmen murriztea, potentziaren banaketa hobetuz eragiketa eraginkortasuna.

Esperientzia handia duen fabrikatzaile profesional gisa, USUNEk I+G, ekoizpen eta ekoizpen osoa ditu probak sistema. XGN15 serieko produktuak modu independentean fabrikatzen dira bere fabrikan, gordinetik urrats bakoitzarekin materialak produktuen kalitate koherentea eta egonkorra bermatzeko nazioarteko estandarrei zorrozki atxikitzen zaizkien produktu amaituei.

Oinarrizko konfigurazioa eta abantaila teknikoak

1.Etengailu nagusiaren konfigurazioa

Serie honetako etengailu nagusia, Circuit Breaker duen Ring Unitate Nagusia, SF6 karga etengailu bat da independentean USUNEk fabrikatua, abantailak eskaintzen ditu, hala nola bizitza luzea, errendimendu egonkorra eta mantentze-kostu txikiak. It Erabiltzaileen beharren arabera punta-puntako hutseko etengailuekin ere horni daiteke, are gehiago hobetuz. ekipoen haustura-ahalmena eta babes-maila, potentzia banatzeko eszenatoki desberdinetara egokituz.

2.Funzionamendu moduak eta Automatizazio Maila

Etengailu nagusiak eskuzko eta elektrikoko funtzionamendu moduak onartzen ditu tokiko funtzionamendu desberdinetara egokitzeko eskakizunak. FTU eta RTU gailuekin horni daiteke, "lau urruneko" eskakizunak (urrunekoa kontrola, urruneko seinaleztapena, urruneko neurketa eta urrutiko doikuntza) potentzia banaketaren automatizazioaren konturatzea elektrizitatea banatzeko sistemaren jarraipena eta kudeaketa adimentsua eta oinarriak jartzea adimentsu sare elektrikoa berritzea.

3. Teknologia aurreratua

Aplikazioak Sentsazio teknologia aurreratua eta babes-errele berrienak integratuz, zehaztasunez kontrola dezake ekipoen funtzionamendu-egoera denbora errealean, baldintza anormalei azkar erantzun eta potentziaren segurtasuna bermatu banaketa sistemak eta ekipoak. Muntaketa eskema arin eta malgu bat hartzeak garraioa murrizten du eta instalazio-zailtasunak, geroko mantentze-lanak eta hedapena errazten dituen bitartean, etengabe aldatzen ari den potentzia betez merkatuaren banaketa-beharrak.

Aplikazioa

Etengailudun Eraztun Unitate Nagusia 50/60Hz, 12-36kV-ko energia-sistemetarako egokia da eta oso erabilia da. industriala eta potentzia-kableen eraztun-sare zibilak eta elikadura-hornidura-terminalak. Potentzia banatzeko ekipo profesional gisa hornitzailea, USUNEk produktuaren diseinua optimizatu du, bereziki egokia den eszenatoki hauetarako:

- Hiri-etxebizitza potentziaren banaketa, azpiestazio txikiak, kommutazio estazioak eta azpiestazio aurrefabrikatuak;
- Industria eta meatzaritza enpresak, merkataritza-guneak, aireportuak, metroak eta beste leku publiko batzuk;
- Energia-eremu berriak, hala nola energia eolikoa sortzea;
- Funtsezko instalazio publikoak, hala nola ospitaleak, estadioak, trenbideak eta tunelak.

Txinan, Circuit Breaker duen Ring Unitate Nagusia oso erabilia izan da hiriko eta landa eremuko hainbat sare elektrikotan berritzea proiektuak, erabiltzaileen laudorio koherenteak jasoz bere errendimendu egonkorragatik eta kalitate fidagarriagatik.

Lan-baldintza

- Altuera ≤1000mm
- Giro-tenperatura: 45 ℃ ~ -35 ℃, gehienezko tenperatura aldea ≤25 ℃
- Eguneko batez besteko hezetasun erlatiboa ez da %95etik gorakoa
- Hileko batez besteko hezetasun erlatiboa ez da %90etik gorakoa
- Ahalmen sismikoa: intentsitate sismikoa ez da 8 gradutik gorakoa
- Bibrazio eta kolpe bortitzerik ez, sua, korrosio kimikoa, leherketa-arriskuaren eremua

Parametro Teknikoak

Itxituraren konfigurazio-parametroa

Sarrerako LBS

Trafo babestea

Neurketa

Cbog w/.meter

Cb irteera

Etengailuen egitura eta konfigurazioa

Eragiketa-mekanismoa

(1) Funtzio bikoitzeko malguki bakarreko funtzionamendu-mekanismoa: K mota

Kommutazio-funtzioa modu independentean funtzionatzen du palanka edo motor batekin.
Lurraren etengailuaren funtzioa modu independentean irekitzen eta ixten da funtzionamendu-palanka erabiliz, eta funtzionamendu-energia da konpresio malguki batek ematen duena, kontaktua ixteko edo deskonektatzeko askatzen dena.

(2) Funtzio bikoitzeko malguki bikoitzeko mekanismoa: A mota

Kommutazio-funtzioa palanka edo motor batek era independentean funtzionatzen du, eta funtzionamendu-energia a-k ematen du konpresio malgukia, kontaktua ixteko askatzen dena. Ireki eta ixteko eragiketa independentea botoiarekin (0) edo abiarazte-unitatea edo shunt-abiarazte-gailua.
Lurraren etengailuaren funtzioak modu independentean funtzionatzen du palanka eragile batekin eta funtzionamendu-energia a-k ematen du konpresio malgukia, kontaktua ixteko edo deskonektatzeko askatzen dena.

① Busbar aretoa
② Etengailu nagusia
③ Kable gela
④ Eragiketa-mekanismoa, interblokeatzeko mekanismoa eta presio baxuko kontrol-gela

Konmutagailuen armairu osoa goiko eta beheko bi unitateetan bana daiteke, armairuaren goiko unitateak barne hartzen ditu du autobus gela, karga-etengailua, eragile-mekanismoaren gela eta tentsio baxuko gela, eta beheko unitatea kabletik bereizita dago gela. Goiko unitate osoa ordezkatu daiteke.

◇ Busbar aretoa

Busbar gela armairuaren goiko aldean dago antolatuta. Busbar gelan, busbar nagusiak konektatuta daude elkarrekin eta switchgear-ilara osoa zeharkatu.

◇ Karga etengailua

Etengailu-gela SFG motako sufre hexafluoruroko karga etengailu batekin dago. Karga-etengailuaren oskola eginda dago de epoxi erretxina isuri, sufre hexafluoruroa (SF6) gasez beteta dago isolatzaile gisa, eta oskola ematen da. rekin behaketa zulo bat. Aldagailuen gela hornitu daiteke SF6 gas-dentsitate-neurgailuarekin edo alarma-kontaktuarekin gas-dentsitatea bezeroaren eskakizunen arabera.

◇ Kable gela

Karga etengailuaren armairuak kable-gela zabala du, batez ere kable konektatzeko erabiltzen dena, nukleo bakarreko edo hiru nukleoko kableak blindatu gabeko kable buru sinpleena erabiliz konekta daitezke, eta espazio nahikoa ere egin daiteke egokitu tximista-paragailuak, korronte-transformadorea, beheko lurreko etengailua eta beste osagai batzuk. Diseinu estandarraren arabera, du armairuko ateak behatzeko leiho bat eta segurtasun-blokeatzeko gailua ditu. Kable-gelako beheko plaka zigilu-estalkiarekin eta tamaina egokiko kable-euskarri euskarria duen euskarria. Kable-gelako beheko plaka eta atearen markoa kendu daitezke erraztu kableen instalazioa.

◇ Eragiketa-mekanismoa, interblokeatzeko mekanismoa eta presio baxuko kontrol-gela

Interblokeatutako mekanismoen gelak kontrol-panel gisa ere funtzionatzen du. Behe-tentsioko gela malgukiz funtzionatzen duen bat dauka posizio-adierazlea eta interblokeatzeko gailu mekanikoa duen mekanismoa, eta osagarriekin ere horni daiteke kontaktuak, bidaia-bobinak, larrialdietarako bidaia-mekanismoak, zuzeneko pantaila kapazitiboak, giltza-giltzarrapoak eta funtzionamendu-gailu elektrikoak. At aldi berean, presio baxuko ganbara kontrol-begizta, neurgailu eta babes-erreleez horni daiteke, eta 750 mm-ko zabalerako armairuak presio baxuko bi ganbera berdin ditu osagarri gehiago lortzeko.

Etengailuz hornitutako eraztun-sareko armairua eraztun-sareko elikadura nagusi gisa erabiltzen da batez ere elikatze-sistema, sarrerako lineako kabinetea eta erreserbako elikadura-horniduraren erdiko ataleko armairua bikoitza elikatze-sistema.

◎ XGN15 V moduluaren eraztun-armairua honako hauek dira:

(1) Hutseko etengailua
(2) Sufre hexafluoruroko etengailua
(3) Mekanismoa eta interblokeoa
(4) Lurreratzeko etengailua

◎ Instalazio metodoa

Aurrealdean finkoa, albo/alboan finkoa

◎ Egitura nagusia

(1) Goitik behera, tresnen gela, autobus gela, karga (isolamendu) aldagailu gela, etengailu gela, kablea. gela.
(2) CT, PT, tximista-jasogailua, lurrerako etengailua eta errele babesteko gailua erabiltzailearen arabera konfigura daitezke beharrak.
(3) Etengailua eta karga (isolamendua) etengailua interblokeatu daitezke.

Eragiketaren deskribapena

1. Heldulekuaren funtzionamendua: etengailuaren aurrean zutik, heldu heldulekuaren goiko aldea eta bultzatu aurrera, bestea. eskuz heldulekuaren amaierara helduta biratzeko.
2.Ziurtatu armairuko atea behar bezala itxi dela elikadura hornitu aurretik edo lurretik bereizita.
3.Switch presio-neurgailua piztu eta itzali aurretik egiaztatu behar da.

Piztu

1.Berretsi armairuko atea itxita dagoela. Sartu heldulekua goiko funtzionamendu-zuloan eta biratu erlojuaren norantzan 180°, balazta banatzailearen ahotsa entzun arte. Panelaren erdiko adierazlea posizioan dago; beheko atea da itxita eta lurrerako etengailua itzalita dago.

2. Sartu heldulekua beheko funtzionamendu-zuloan eta biratu erlojuaren orratzen norantz 180° itxiera entzun arte ahotsa; panelaren erdiko adierazlea D posizioan dago; etengailua piztuta egongo da eta, ondoren, elikadura-horniduraren funtzionamendua da osatua.

Itzali

1. Itzali: sartu heldulekua beheko funtzionamendu-zuloan eta biratu erlojuaren norantzan 180° entzun arte du balazta-ahotsa bereizten (zuzeneko erabilera botoia botoi bat badago); panelaren erdigunea posizioan dago, eta gero etengailua itzalita egongo da.

2. Egiaztatu zuzeneko pantaila kable-gela elektrikoki neutroa dela ziurtatzeko; sartu eragilea heldulekua goiko funtzionamendu-zuloan sartu eta erlojuaren orratzen noranzkoan 180° biratu ixteko ahotsa entzun arte; adierazle zentrala. panela posizioan dago eta beheko atea desblokeatuta dago; lurrerako etengailua itxita dago eta gero elikadura eteten da eragiketa osatu da.

Garraioa eta biltegiratzea

Etengailu-armairua beheko plakan finkatuta dagoenean, eskorga bidez pala izan daiteke. gainean finkatuta ez dagoenean behean plaka, etengailu-armairua altxatu edo osorik eraman behar da, baina bertikalki garraiatu behar da edozeinetan denbora eta ez da irauli behar armairuko osagaiak kaltetu ez daitezen. Etengailuak (kanpokoarekin ere ontziratzea) ez da denbora luzez kanpoan gorde behar.

Mantentzea

◇ Eraztun-armairua hiru urtez mantentzerik gabe dago egoera normaletan.

◇ Karga etengailuaren malguki bakarreko eta bikoitzeko mekanismoak mantentze-lanak ez dira edozein lubrifikazio behar du.

◇ Erreleen babeserako gailua fabrikatzailearen eskakizunen arabera egiaztatu beharko da sartu aurretik eragiketa.

◇ Eraztun-sareko armairuaren mantentze-zikloa, oro har, urtean behin izaten da, eta mantentze-neurri zehatzak honela burutuko da:

(1) Estutu konexio elektriko guztiak (bus nagusia, etengailuak, kableak, neurketa tresnak) ezarritakoaren arabera. instalazioaren jarraibideen eskakizunak.
(2) Apurtu osagai guztiak (etengailu nagusia, etengailu osagarria, bidai mekanismoa, motorra, etab.) eta jokabidearen itxura ikuskapena.
(3) Egin ixteko/irekitzeko eragiketa bakarra etengailu guztietan, lurreko etengailua barne.
(4) Piztu kontrol osagarriaren elikadura hornidura (ez eman urruneko agintearen seinalea) sekuentzial elektriko baterako eragiketa.

Eska ezazu ondasunak

Ondorengo dokumentuak eta eranskinak armairuarekin batera entregatuko dira etengailu-armairua kanpoan uzten duenean fabrika:

◇ Produktu kualifikatuaren ziurtagiria
◇ Produktuak erabiltzeko argibideak
◇ Produktuen ingeniaritza diseinuaren datuak
◇ Etengailu-armairuaren osagarriak:
◇ Muntatze-konbinazio bakoitzak karga-etengailuaren funtzionamendu-helduleku batekin hornituta dago.

Erabiltzaileek informazio hau eman behar dute produktuak eskatzerakoan:

◇ Zirkuitu nagusiaren kableatuaren eskema eta baldintza tekniko bereziak
◇ Konmutagailuen instalazio-plana.
◇ Kommutazio-armairuaren osagaien ereduaren zehaztapenak eta begizta laguntzailea, kontrol-begizta eskema-diagrama (baldin eta beharrezkoa)
◇ Idatzizko informaziorako beste eskaera berezi batzuk.
