Tentsio ertaineko GIS irtenbide hau oso egokia da zoruko espazioa estua edo ingurune-baldintzak gogorrak diren instalazioetarako. Hedapen-kokapen tipikoak lurpeko energia-instalazioak, itsasertzeko eremuak, goi-eremuak eta hiri-azpiestazioen artean daude. Erabat itxitako eraikuntzari esker, hardwareak aztarna trinkoa hartzen du, diseinuko espezialistentzat errazagoa da tentsio ertaineko banaketa-unitateak integratzea bai transformazio-azpiestazio nagusietan bai bigarren mailako banaketa-estazioetan.
Potentzia banatzeko proiektuek oso gutxitan izaten dituzte zirkuitu-diseinu berdinak, eta horrek esan nahi du kommutagailu-plataforma trinkoek muntaketa malgua onartu behar dutela, neurri bakarreko antolaketa finkoak baino. Esparru modular baten inguruan eraikia, 24kV 33kV SF₆ GIS Gas Isolated Switchgear USRM6 plataformak hiru unitate funtzional bereiz ditzake: C motako karga etengailuetarako moduluetarako, F motako multzo funtzional konbinatuetarako eta V motako etengailuetarako moduluetarako.
Diseinu-taldeek modulu estandar indibidualak edo aurrez muntatutako konbinazioak hauta ditzakete proiektuaren eskema elektrikoen arabera. Busbar azpiegitura nagusiak tokiko hedapena onartzen du, eta hainbat modulu konmutagailu diseinu ezberdinetan multzokatzea ahalbidetzen du. Malgutasun modular horri esker, ekipamenduak irteerako elikadurari, transformadoreen konexioei, babes-isolamenduei eta potentzia banatzeko betebeharrei lotutako hainbat eskakizun asetzeko aukera ematen die.
Kanpoko aparatu elektriko konbentzionalak hautsaren, hezetasunaren, kutsatzaileen eta tenperatura aldakorren eraginpean geratzen dira urte osoan zehar. Faktore kaltegarri hauek behin eta berriz ikuskapen- eta zerbitzu-eskaerak handitu ohi dituzte ekipoaren funtzionamendu-bizitzan zehar.

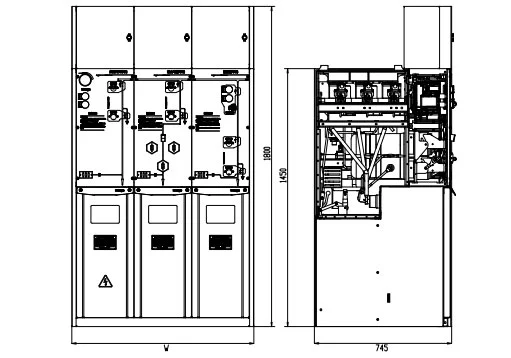

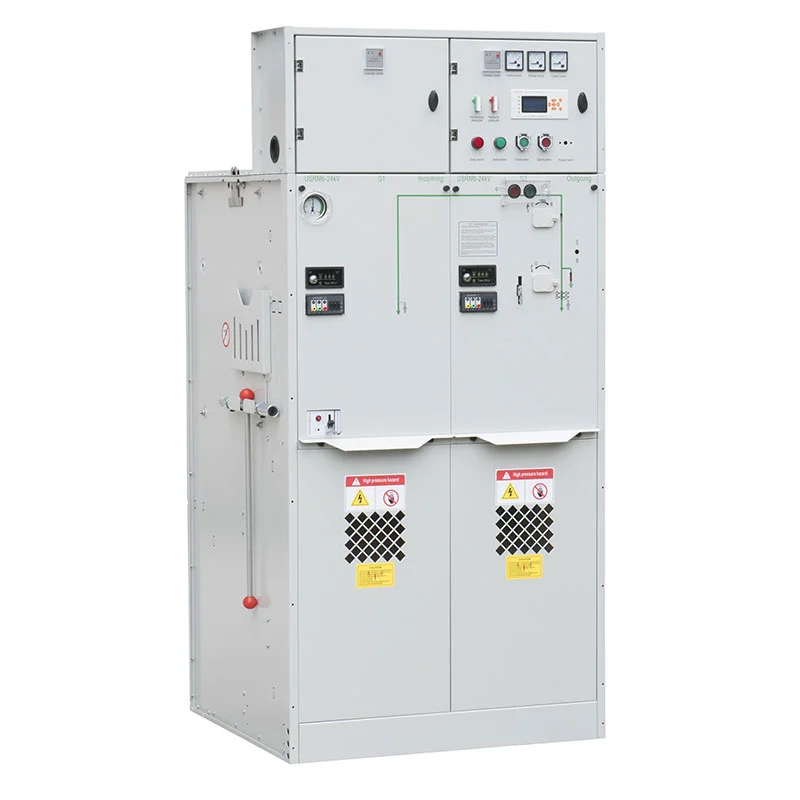

24kV 33kV SF₆ GIS Gas Isolatutako Switchgear USRM6-k zirkuitu primarioa ingurune-baldintzetatik fisikoki isolatzen duen gasez isolatutako itxitura itxi bat hartzen du. Barne-osagaien eta ingurumen-kutsatzaileen arteko kontaktu zuzena asko murrizten du eta ohiko mantentze-lan gutxi behar duen funtzionamendu-eskema eskaintzen du. Ezaugarri honek abantaila nabarmenak eskaintzen ditu iristeko zailak diren guneetarako, hala nola lurpeko energia-gelak, espazio mugaturiko hiri-banaketa lokalak eta urruneko azpiegitura-aktiboak. Zerbitzu-maiztasun murriztea ebaluazio-faktore garrantzitsu bihurtzen da erabiltzaileek kokapen zail hauetarako ekipoak hautatzen dituztenean.
SF₆ C-GIS plataforma honek zirkuituak ixteko eta irekitzeko oinarrizko ekintzak baino askoz gehiago eskaintzen ditu. Hautatutako modulu-konbinazioan oinarrituta, sistemak akatsen babesa, isolamendu elektrikoa, energia neurketa, denbora errealeko egoeraren monitorizazioa, lurra, datuen komunikazioa eta kontrol automatikoa konfigura ditzake aldatze funtzioekin batera.
Modulu funtzional desberdinak libreki lotu daitezke kommutagailuaren konfigurazio osoa proiektuaren babes- eta banaketa-arkitekturarekin lerrokatzeko. Aldakortasun honek aukera zabalagoak sortzen ditu tentsio ertaineko elektrizitatea banatzeko sare osoak garatzeko ardura duten EPC kontratistak eta sistema integratzaileentzat.
Gunearen ingurune-baldintzak arretaz ebaluatu behar dira tentsio ertaineko GIS hautaketa amaitu aurretik. 24kV 33kV SF₆ GIS Gas Isolatutako Switchgear USRM6 seriea 4000 m-ko altueran funtzionatzeko diseinatuta dago. Onartutako giro-tenperatura -40 °C-tik +50 °C artekoa da, 24 orduko batez besteko tenperatura gehienez 35 °C-tan mugatuta dagoena. Hezetasun-irizpideetarako, 24 orduko hezetasun erlatiboa % 95eko gailurra izan daiteke, eta hileko batez besteko balioak ezin du % 90 gainditu. Instalazio-lekuak lurrun lehergarri edo korrosiborik, inpaktu mekaniko handirik eta bibrazio astun iraunkorrik gabe egon behar du. Kutsadura-maila ez da III Klasea gainditu behar GB/T 5582-n zehaztutakoaren arabera, eta unitateak 9. graduko erresistentziarako kalifikazio sismikoa gainditu du. 1000 m-tik gorako proiektuetarako, erosleek fabrikatzaileari jakinarazi behar diote SF₆ kargatzeko presioa behar bezala doitzeko. Gunearen ingurumen-eskakizun ezohiko edozein fabrikatzaile, hornitzaile eta azken bezeroen artean berrespena egin behar da eskaera egin aurretik. Adibide gisa, 2.000 m-tik gorako altitudeetan dauden instalazioek gasaren presioaren ezarpenak aldatu behar izan ditzakete deposituaren barneko gaintentsio arriskuak arintzeko.
Lurpeko azpiestazioek Lurpeko energia-instalazioak eremu erabilgarria mugatu eta aireztapen-muga zorrotzek mugatuta egon ohi dira. GIS zigilatu trinkoaren diseinuak diseinatzaileei espazio mugatuaren erabilera maximizatzen laguntzen die ingurumenaren eragin kaltegarriak ahultzen dituen bitartean, eta horrek produktua ezin hobea bihurtzen du azpiestazio trinkoetan eta bigarren mailako banaketa-estazioetan sartzeko.
Industria eta Meatzaritzako Lokalak Industria eta meatzaritza guneek tentsio ertaineko kommutazio eta babes-hardware fidagarriak behar dituzte motorrak, transformadoreak, irteerako elikadurak eta tokiko banaketa-sareak zerbitzatzeko. Zigilatutako deposituak barneko osagaiak kutsaduraren aurka babesten ditu eta guneko energia-sistemetarako behar diren aldatzeko, babesteko, isolatzeko eta monitorizatzeko gaitasun guztiak hornitzen ditu.
Trenbide eta Garraio Azpiegitura Trenbide-biltegiek, aireportu-zerbitzuek eta lotutako garraio-azpiegiturek energia-hornidura koherentea behar dute karga espektro zabalean. Konmutagailu modularrak elikadura eta babes eskem pertsonalizatuekin konfigura daitezke banaketa-sistema zentralizatu batean, integratzaileei lagunduz garraio-proiektuetarako tentsio ertaineko potentzia-irtenbide trinkoak garatzen.
Hiri-banaketa-sareak Eskuragarri dagoen lurzorua, oro har, urria da hiriguneetan eta bizitegi-auzoetan. Gasez isolatutako konmutagailu trinkoak azpiestazioetan eta banaketa-zentroetan heda daitezke, airez isolatutako etengailu tradizionalak instalazio espazio askoz handiagoa eskatuko luketen tokietan. Bere tanke itxiaren egiturak zirkuitu primarioan eragiten duten ingurune-interferentziak murrizten ditu.
Kostaldeko eta Mendialdeko Guneak Ekipamendu elektriko estandarrak hezetasun handia, gatz kutsadura, altitude-efektuak eta tenperatura gorabehera handiak jasaten ditu. USRM6-ren zirkuitu primario itxiak baldintza gogor hauen esposizio zuzena murrizten du. Proiektu-taldeek guneko berariazko funtzionamendu-parametroak azter ditzakete hautaketa-fasean, konfigurazio eta lan-ezarpen egokienak baieztatzeko.
24 kV eta 33 kV SF₆ GIS hornitzen diren bitartean, erosleek eskema elektriko osoa berrikusi beharko lukete, tentsio nominalean soilik oinarrituta erosteko erabakiak hartu beharrean. Ebaluazio teknikoak tentsio-mailak, isolamendu-eskakizunak, etengailuaren edo karga-etengailuaren aukerak, elikadura-kopuruak, busbarren antolamenduak, lurrerako eskemak, babes- eta neurketa-funtzioak, instalazioaren altitudea, tenperatura, hezetasuna, kutsadura-maila, komunikazio-interfazeak eta aplikagarriak diren IEC eta GB arauak betetzea izan behar du.
Usuneren ingeniaritza taldeak proiektuko ingeniariekin eta sistema integratzaileekin lankidetzan aritzen da USRM6 konfigurazio pertsonalizatua definitzeko, lerro bakarreko diagrametan eta gunearen benetako funtzionamendu-baldintzetan oinarrituta.
Kalitatearen berme zorrotza Usune-k kalitatea bermatzeko lan-fluxu formalizatuak mantentzen ditu fabrikazioa, fabrikako onarpen-probak eta produktuak bidaltzeko. ISO 9001 arauek produkzio-kalitate egonkorra babesten dute, eta ISO 14001 eta ISO 45001 esparruek ingurumenaren zaintza eta laneko osasun eta segurtasunaren kudeaketa arautzen dute.
Egokitutako konfigurazio modularrak Usune-k modulu konbinazio malguak eskaintzen ditu zirkuitu-funtzio eta banaketa-eskakizun ezberdinetara egokituta. Zerbitzu hau EPC enpresei, sistema elektrikoen integratzaileei, banatzaileei eta kontratazio taldeei egokitzen zaie, izendatutako plano elektrikoen arabera pertsonalizatutako etengailuak behar dituztenak.
Mundu osoan aintzatetsitako betetzea Produktuen diseinuak IEC nazioarteko estandarrak eta Txinako GB zehaztapenak betetzen ditu, eta CE ziurtagiria eman daiteke. Antolamendu honek atzerriko merkatu ezberdinetara zuzendutako bezeroei laguntzen die. Aplikatzen diren estandarrak eta ziurtapen-arauak helmugako herrialdeen kodeen eta proiektuaren zehaztapen teknikoen arabera egiaztatu daitezke.
Ingeniaritza Laguntza Espezializatua GIS proiektuetarako, konfigurazio zuzena blokeatzea funtsezkoa da ekoizpena hasi aurretik. Bezeroek linea bakarreko marrazkiak, tentsio nominalaren eskakizunak, elikadura-egutegiak, altitude-datuak eta ingurumen-detaileak parteka ditzakete Usune-ren ingeniaritza taldearekin kontsulta teknikoa egiteko.
| Ez. | Elementuak | Unitatea | Karga etengailuaren etengailua | konbinazio-unitatea | Etengailu-unitatea | |
| 1 | Tentsio nominala | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Maiztasun baloratua | Hz | 50 | 50 | 50 | |
| 3 | Korronte nominala | A | 630 | 125 (fusiblearen korrontearen araberakoa) | 630 | |
| 4 | Isolamendu maila nominatua | 1min Maiztasuna jasan duen presioa | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Argiztapen-bulkada jasandako tentsioa | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Zirkuitulaburra jasateko korrontea | kA/s | 25/4 | —— | 25/4 | |
| 6 | Iraunkortasunaren korronte nominala | kA | 63 | —— | 63 | |
| 7 | Zirkuitulaburra egiteko korronte nominatua | kA | 63 | HV fusibleak mugatuta | 63 | |
| 8 | Zirkuitulaburreko eten-korronte nominatua | kA | —— | HV fusibleak mugatuta | 25/25 | |
| 9 | Transmisio-korronte nominala | A | —— | 1700/1400 | —— | |
| 10 | Karga aktiboa hausteko korronte nominala | A | 630 | —— | —— | |
| 11 | Begizta itxiko eten-korronte nominala | A | 630 | —— | 630 | |
| 12 | Bizitza mekanikoa | karga etengailua/CB | Garaiak | 10000 | 10000 | 20000 |
| Isolamendua/lurraren etengailua | 5000 | 5000 | 5000 | |||
| 13 | Zirkuituaren erresistentzia | μΩ | ≤150 | —— | ≤150 | |
| 14 | Kargatzeko presio nominala (20 ℃ presio medikoa) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Gasaren urteko isuri-tasa erlatiboa | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP babes-gradua | Kabinete | IP4X | IP4X | IP4X | |
| Gas depositua | IP67 | IP67 | IP67 | |||
Cas-space kohetea jaurtitzeko proiektuan, USRM6 seriea tentsio ertaineko potentziaren banaketa kudeatzeko sartu zen jaurtiketa-instalazio osoan, bere azpiegitura kritikoa eta hari lotutako karga elektrikoak estaliz. Abiarazte gune bateko banaketa-konmutagailuak etenketa, babesa, isolamendua eta monitorizazioa funtsezko ekipamenduetarako eta instalazio osagarrietarako fidagarri mantentzea espero da, eta errendimendu iraunkorra edukitzea ingurune elektriko nahiko mugatu batean ere. Zirkuitu nagusia SF6-n itxitako egitura isolatu baten barruan kokatzen denez, USRM6 serieak neurri handi batean kanpoko ingurumen-baldintzetatik babesten du, baldintza zorrotzekin funtzionatzen duen azpiegitura espezializatuentzat gehien axola den ezaugarria.
Etengailuaren konfigurazio modularrak, era berean, antolamenduari nahikoa latitude eman zion proiektuaren banaketa-arkitekturarekin bat egiteko. Unitate funtzionalak sare elektrikoaren diseinuarekin bat etorriz munta zitezkeen, eta bus nagusi hedagarriak sarearen konfiguraziorako eta etorkizuneko sistemaren plangintzarako tarte gehigarria sortu zuen. Oro har, egitura trinkoaren, isolamendu itxiaren eta diseinu modularraren nahasketa izan zen USRM6 seriea Cas-space suziria jaurtitzeko proiekturako tentsio ertaineko banaketarako soluzio egokia bihurtu zuena, instalazioak azpiegitura elektriko fidagarri baina espazio eraginkorraren beharrari erantzun zion.
USRM6 seriea goi-tentsioko etengailu eta kontrol ekipoen estandarrei erreferentzia eginez diseinatuta dago. GB 3804-2004 barne 3.6kV-40.5kV goi-tentsioko AC karga etengailuetarako, GB 1984-2014 tentsio handiko ACrako etengailuak, GB 16926-2009 HV AC karga-haustura etengailu-fusible konbinazioetarako, GB 1985-2014 HV AC isolamendurako etengailuak eta lurreko etengailuak, eta GB 3906-2006 3,6 kV-40,5 kV AC metalez itxitako etengailuetarako eta kontrolerako.
Halaber, GB/T 11022-2011 erreferentzia egiten du HV konmutadore eta kontrol-tresnei buruzko baldintza tekniko arruntetarako, GB 4208-2008. Itxitura babesteko, GB/T 5582-1993 kanpoko isolamenduaren kutsadura-mailarako, DL/T 404-2007 3,6 kV-40,5 kVrako AC metalez itxitako etengailuak eta kontrol-tresna, GB/T 13384-2008 produktu mekaniko eta elektrikoetarako, GB 191-2008 paketatze- eta garraio-marketarako, eta GB 311.1-2012 tentsio handiko transmisioan isolamendu-koordinaziorako. eta banaketa ekipoak.
Usuneren kalitate- eta betetze-esparruak ISO 9001 Kalitate Kudeaketa Sistema, ISO 14001 Ingurumena barne hartzen ditu. Kudeaketa Sistema, ISO 45001 Laneko Osasuna eta Segurtasuna Kudeatzeko Sistema, IEC eta GB estandarrak betetzea, eta CE ziurtagiria. Proiektuaren berariazko ziurtagiria eta aplikagarriak diren estandarrak berretsi behar dira helmuga-merkatua eta zehaztapen teknikoak.
Abantaila nagusia gas isolatzaile baten barruan energizatutako osagai elektrikoen eraikuntza itxia da ingurunea. Honek egitura trinkoa ahalbidetzen du eta zirkuitu nagusiaren kanpoko esposizio zuzena murrizten du ingurumen-baldintzak.
USRM6 seriea tentsio ertaineko aplikazioetarako diseinatuta dago, 24 kV eta 33 kV konfigurazio barne. Balorazio zehatza tentsioa, isolamendu maila eta konfigurazioa proiektuaren zehaztapenaren arabera baieztatu behar dira.
Bai. Zehaztutako zerbitzu-altuera 4000 m-koa da. 1000 m-tik gorako instalazioetarako, bezeroek Usuneri jakinarazi beharko diote aldez aurretik, gasa kargatzeko presio egokia ebaluatu ahal izateko. 2000 m-tik gorako baldintza bereziak izan behar dira diseinu teknikoan baieztatu da.

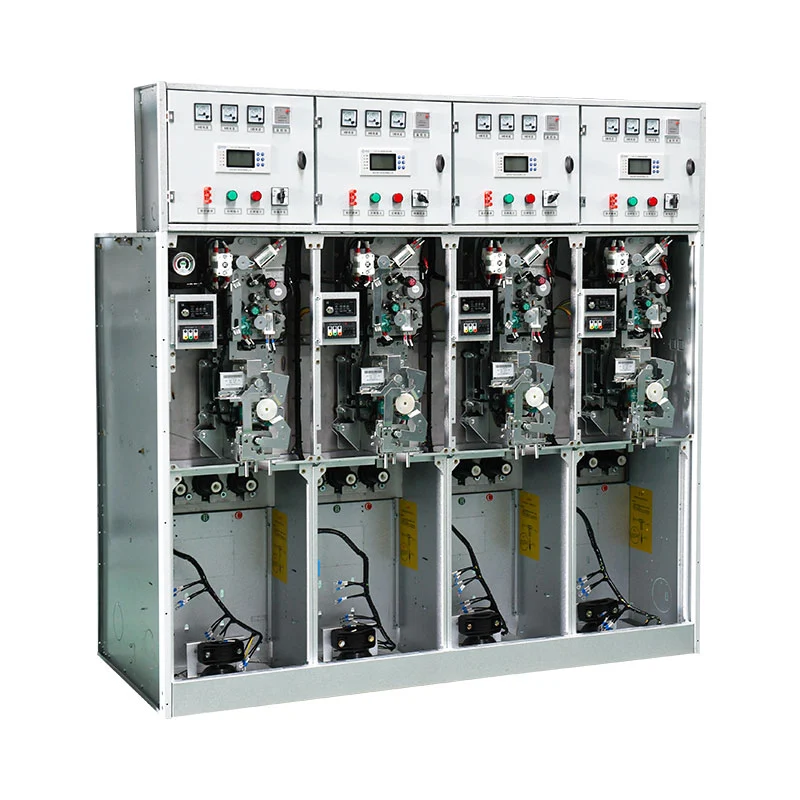

USRM6 serieak konfigurazio kontzeptu modular bat erabiltzen du. Karga etengailu-unitateak, unitate konbinatuak, etengailua unitateak, eta hedagarriak diren autobus nagusien antolamenduak eskatutako eskema elektrikoaren arabera hauta daitezke.
Aplikazio tipikoen artean, bigarren mailako transformazio-azpiestazioek, industria- eta meatze-instalazioek, trenbideak, aireportuak, hiri-banaketa-sareak, bizitegi-guneak, lurpeko instalazioak eta nahiko zorrotzak dituzten kokapenak ingurumen-baldintzak.
Aurrekontu zehatza lortzeko, erosleek behar den tentsio nominala, linea bakarreko diagrama, elikadura kopurua eman beharko lituzkete. etengailu-funtzioak, etengailuaren edo karga-hausturaren etengailuaren baldintzak, autobusaren konfigurazioa, instalazioaren altitudea, ingurumen-baldintzak, babes-eskakizunak eta helmuga-merkatua.
Tentsio ertaineko banaketa-proiektuetarako, neurri trinkoak, ingurumen-egokitzapena, modularrak behar dituztenak konfigurazioa eta mantentze-eskakizunak murriztuz, USRM6 serieak gasez isolatutako kommutagailu praktikoa eskaintzen du irtenbidea.
Usune-ren USRM6 serieak SF6 isolamendu itxia, unitate funtzional modularrak, bus konfigurazio hedagarria konbinatzen ditu. eta kommutazio, babes, neurketa eta monitorizazio funtzioak. ISO 9001, ISO 14001, ISO 45001, IEC-ek onartzen dute eta GB estandarrak, eta CE ziurtagiria, Usune-k proiektura zuzendutako irtenbide bat eskaintzen die 24kv ebaluatzen duten bezeroei 33kv Sf6 Gis Gas Isolatutako Etengailuak industria, azpiegitura, hiri eta elektrizitate banaketa espezializaturako aplikazioak.
