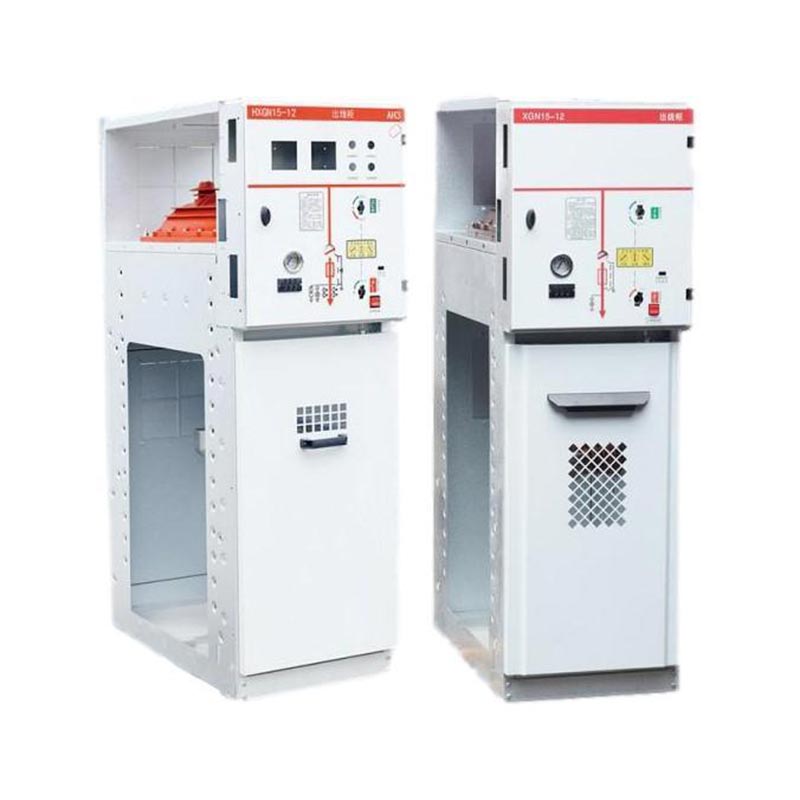

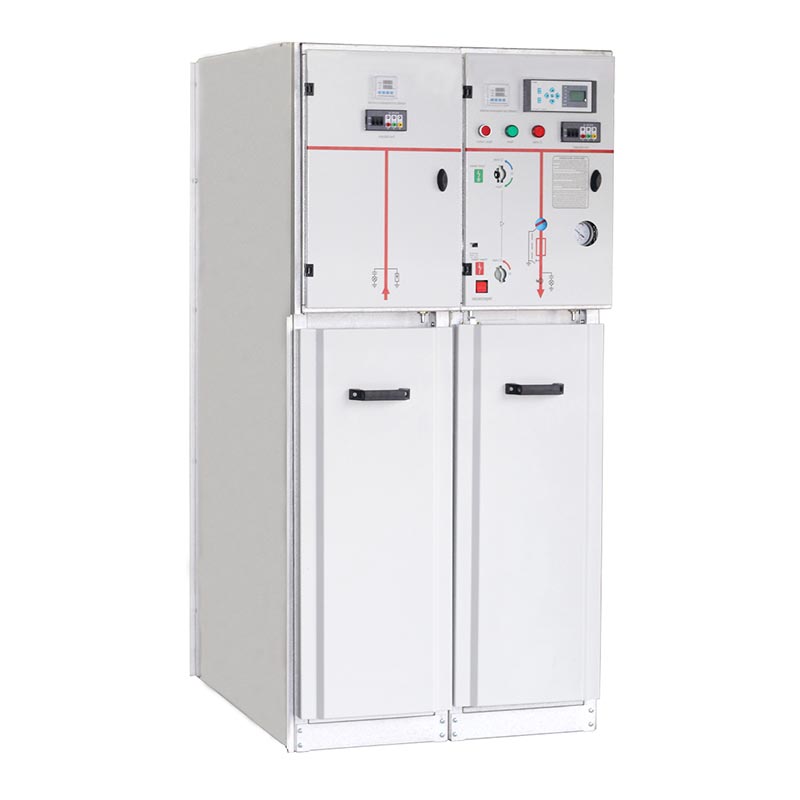

630a Sf6 Eraztun Unitate Nagusia

USUNE 630a Sf6 Eraztun Unitate Nagusia errendimendu handiko tentsio ertaineko potentzia banatzeko ekipamendu independentea da. Zhejiang Yousi Electric Co., Ltd.k garatu eta fabrikatu du (I+G integratzen duen fabrikatzaile profesionala, ekipo elektrikoen ekoizpena eta salmenta). Produktu honek kutxa motako metalezko egitura finko bat dauka, erabiliz SF6 gasa isolamendu eta arkua itzaltzeko bitarteko gisa. SF6 gasarekin isolatutako etengailu-fusibleekin hornituta dago, batez ere 36kV-ko gehienezko tentsio nominala eta 630A-ko korronte nominala duten bigarren mailako banaketa sareetan, ezin hobeto moldagarriak AC 50/60Hz elikatze-sistemen elikadura-eskakizunetara.

Txinako ekipamendu elektrikoen industriako hornitzaile nagusi gisa, USUNEk kalitate handiko ekoizpen-filosofiari atxikitzen dio. 630A SF6 eraztun-unitate nagusi hau konpainiaren fabrika estandarizatuan fabrikatzen da, non kalitate kontrol zorrotza egiten den. osagaietatik hasi eta amaitutako produkturaino prozesu osoan ezarrita, produktuaren fidagarritasuna bermatuz eta koherentzia.

Produktuaren oinarrizko ezaugarriak

1. Diseinu trinkoa eta arina

630a SF6 Eraztun Unitate Nagusiak egitura trinkoa eta diseinu arina hartzen ditu, instalazio espazioa modu eraginkorrean aurrezteko eta garraio eta instalazio kostuak murriztea. Epoxi erretxinaren oskolak zigilu estua ematen du, eta egokia da Espazio mugatua duten agertokietarako, hala nola makina-gela txikiak eta azpiestazio aurrefabrikatuak, tokian tokiko hobekuntzak aplikazioaren malgutasuna.

2. Isolamendu bikaina eta arkuak ezabatzeko errendimendu bikaina

Itxitako karkasa SF6 gasez beteta dago, isolamendu bikaina eta arkuak ezabatzeko errendimendu bikaina eskaintzen du. Hala da hezetasunarekiko eta kutsaduraarekiko oso erresistenteak, ingurune gogorretan funtzionamendu egonkorra ahalbidetuz eta ia mantentzerik gabeko funtzionamendua, ondorengo mantentze-kostuak nabarmen murriztuz.

3. Eragiketa sinplea eta instalazio erraza

630a SF6 Ring Unitate Nagusiak aurrealdeko kable konexioaren diseinua du, kontrol funtzio guztiak zentralizatuta. aurrealdeko panela, eragiketa prozesua erraztuz eta funtzionamendua eta arazketa erraztuz. Bere arina eta diseinu trinkoak instalazioa eraginkorragoa egiten du, instalazioaren ondoren hedapen azkarra ahalbidetuz.

4. Osagarri ugari

Hainbat osagarri, hala nola, erreleak, transformadoreak eta tentsio-paragailuak horni daitezke desberdinak asetzeko Potentzia banatzeko hainbat eszenatokiren eskakizun funtzionalak, produktuaren moldagarritasuna eta praktikotasuna hobetuz.

Eszenatoki aplikagarriak

USUNE 630a SF6 Eraztun Unitate Nagusia oso erabilia da industria- eta zibileko kable-eraztun-sareetan eta hornidura-terminaletan. Bereziki egokia da bigarren mailako azpiestazio txikietarako, konmutazio estazioetarako, hiri-etxebizitza elektrikoaren banaketarako, industria eta meatzaritza enpresak, merkataritza guneak, aireportuak, metroak, energia eolikoa sortzea, ospitaleak, estadioak, trenbideak, eta beste kokapen batzuk, hainbat eszenatokitarako elikadura-hornidura fidagarria eskainiz.

Funtzionamendu Baldintzak

Funtzionamendu egonkorra eta segurua bermatzeko, eraztun-unitate nagusi honek ingurumen-eskakizun zorrotzak ditu, honela:

- Altuera: ≤1000mm
- Giro-tenperatura: -35 ℃ ~ 45 ℃
- Hezetasun erlatiboa: eguneko batez bestekoa ez da %95etik gorakoa; hileko batez bestekoa % 90 baino handiagoa ez
- Erresistentzia sismikoa: 8 gradutik gorako intentsitate sismikoa
- Ingurumen-baldintzak: bibrazio, inpaktu, sute, korrosio kimiko eta leherketa arriskurik gabeko kokapenak.

Parametro Teknikoak

Etengailuen egitura eta konfigurazioa

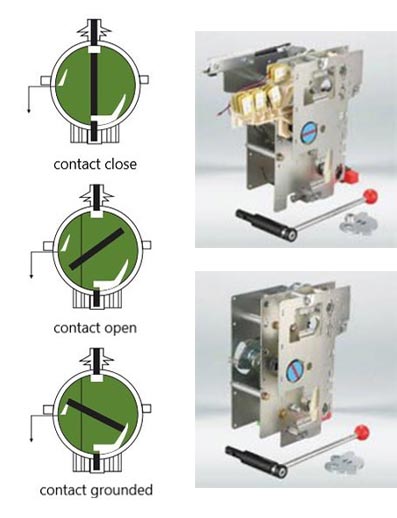

Eragiketa-mekanismoa

(1) Funtzio bikoitzeko malguki bakarreko funtzionamendu-mekanismoa: K mota

Kommutazio-funtzioa modu independentean funtzionatzen du palanka edo motor batekin.
Lurraren etengailuaren funtzioa modu independentean irekitzen eta ixten da funtzionamendu-palanka erabiliz, eta funtzionamendu-energia da konpresio malguki batek ematen duena, kontaktua ixteko edo deskonektatzeko askatzen dena.

(2) Funtzio bikoitzeko malguki bikoitzeko mekanismoa: A mota

Kommutazio-funtzioa palanka edo motor batek era independentean funtzionatzen du, eta funtzionamendu-energia a-k ematen du konpresio malgukia, kontaktua ixteko askatzen dena. Ireki eta ixteko eragiketa independentea botoiarekin (0) edo abiarazte-unitatea edo shunt-a aktibatzeko gailua.
Lurraren etengailuaren funtzioak modu independentean funtzionatzen du palanka eragile batekin eta funtzionamendu-energia a-k ematen du konpresio malgukia, kontaktua ixteko edo deskonektatzeko askatzen dena.

(3) Aukerako osagaiak

Eragiketa elektriko bat: AC 220V 110V; DC 220v 110v
Etengailu laguntzailea
Bidaia-bobina bat (A motako mekanismoa): AC 220V 110V; DC 220v 110v
Fusible batek adierazleen etengailu osagarria miatzen du
Lurraren matxura adierazlea

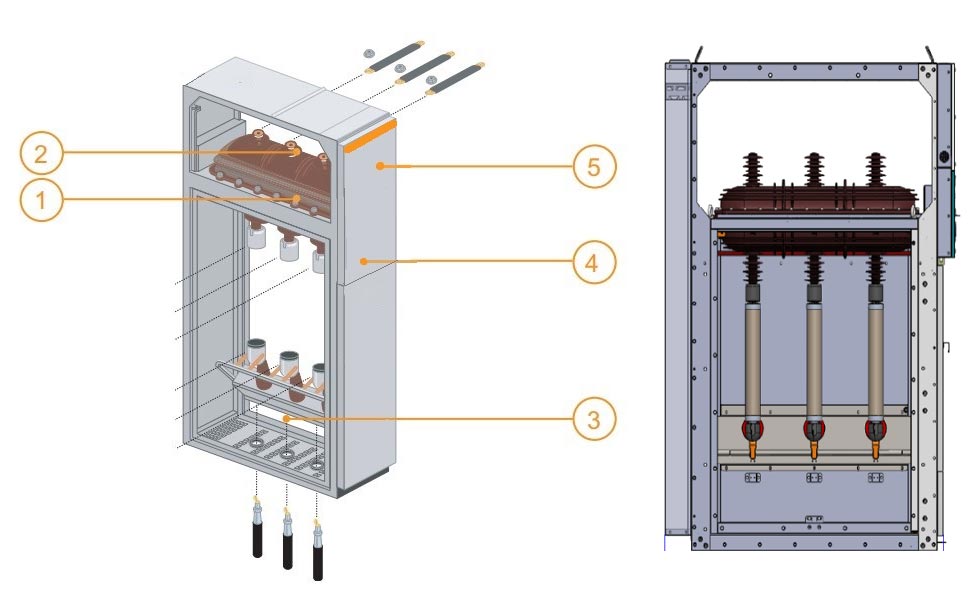

Etengailu eta fusibleen babes-kubikuluak

1 Aparailua Etengailua eta lurrerako etengailua SF6z betetako itxitura batean.
2 busbarra guztiak plano horizontal berean, gero zentralaren luzapenak eta lehendik dauden ekipoetara konektatzeko aukera ematen du.
3 Aurrealdetik irisgarria den konexioa, beheko etengailuarekin eta lurrerako etengailurako terminalekin edo beheko fusible-euskarriarekin konexioa. Konpartimentu honek, gainera, babes-unitateen MT fusibleetatik behera lurreratzeko etengailu bat dauka.
4 Funtzionamendu-mekanismoak etengailua eta lurrerako etengailua aktibatzeko eta dagozkien seinaleak aktibatzeko erabiltzen diren elementuak ditu (haustura positiboa).
5 Borne-bloke baten tentsio baxuko instalazioa (motor-aukera instalatuta badago), BT fusibleak eta errele gailu trinkoak. Leku gehiago behar izanez gero, panelaren altuera handitu daiteke.

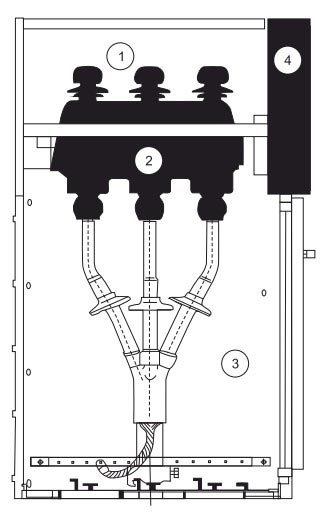

① Busbar aretoa
② Etengailu nagusia
③ Kable gela
④ Eragiketa-mekanismoa, interblokeatzeko mekanismoa eta presio baxuko kontrol-gela

Konmutagailuen armairu osoa goiko eta beheko bi unitateetan bana daiteke, armairuaren goiko unitateak barne hartzen ditu. autobus gela, karga-etengailua, eragile-mekanismoaren gela eta tentsio baxuko gela, eta beheko unitatea kabletik bereizita dago gela. Goiko unitate osoa ordezkatu daiteke.

◇ Busbar aretoa

Busbar gela armairuaren goiko aldean dago antolatuta. Busbar gelan, busbar nagusiak konektatuta daude elkarrekin eta switchgear-ilara osoa zeharkatu.

◇ Karga etengailua

Etengailu-gela SFG motako sufre hexafluoruroko karga etengailu batekin dago. Karga-etengailuaren oskola eginda dago isuritako epoxi erretxina, sufre hexafluoruroa (SF6) gasez beteta dago isolatzaile gisa, eta oskola ematen da. behaketa zulo batekin. Aldagailuen gela hornitu daiteke

SF6 gas-dentsitate-neurgailuarekin edo alarma-kontaktuarekin gas-dentsitatea bezeroaren eskakizunen arabera.

◇ Kable gela

Karga etengailuaren armairuak kable-gela zabala du, batez ere kable konektatzeko erabiltzen dena, nukleo bakarreko edo hiru nukleoko kableak blindatu gabeko kable buru sinpleena erabiliz konekta daitezke, eta espazio nahikoa ere egin daiteke Tximista-paragailuak, korronte-transformadoreak, beheko lurreko etengailuak eta beste osagai batzuk egokitzeko. -ren arabera diseinu estandarra, armairuko ateak behaketa leiho bat eta segurtasun-blokeatzeko gailua ditu. Kable gela beheko plaka zigilu-estalkiarekin eta tamaina egokiko kablearen euskarri euskarriarekin. Kable-gelako beheko plaka eta atearen markoa izan daitezke kendu egin da kableen instalazioa errazteko.

◇ Eragiketa-mekanismoa, interblokeatzeko mekanismoa eta presio baxuko kontrol-gela

Interblokeatutako mekanismoen gelak kontrol-panel gisa ere funtzionatzen du. Behe-tentsioko gela malgukiz funtzionatzen duen bat dauka posizio-adierazlea eta interblokeatzeko gailu mekanikoa duen mekanismoa, eta osagarriekin ere horni daiteke kontaktuak, bidaia-bobinak, larrialdietarako bidaia-mekanismoak, zuzeneko pantaila kapazitiboak, giltza-giltzarrapoak eta funtzionamendu-gailu elektrikoak. Aldi berean, presio baxuko ganberaren espazioa kontrol begiztak, neurgailuak eta babesa ere horni daitezke erreleak, eta 750 mm-ko zabalerako armairuak presio baxuko bi ganbera berdin ditu osagarri gehiago lortzeko.

Itxituraren konfigurazio-parametroa

Sarrerako LBS

Trafo babestea

Neurketa

Cbog w/.meter

Cb irteera

Eragiketaren deskribapena

1. Heldulekuaren funtzionamendua: kommutagailuaren aurrean zutik, heldu heldulekuaren goiko aldea eta bultzatu aurrera, beste eskuak heldulekuaren amaierari eutsiz biratzeko.
2.Ziurtatu armairuko atea behar bezala itxi dela elikadura hornitu aurretik edo lurretik bereizita.
3.Switch presio-neurgailua piztu eta itzali aurretik egiaztatu behar da.

Piztu

1.Berretsi armairuko atea itxita dagoela. Sartu heldulekua goiko funtzionamendu-zuloan eta biratu 180°-ren orratzen kontrako balazta bereizteko ahotsa entzun arte. Panelaren erdiko adierazlea posizioan dago; beheko atea itxita dago eta lurrerako etengailua itzalita dago.
2. Sartu heldulekua beheko funtzionamendu-zuloan eta biratu erlojuaren orratzen norantz 180° itxiera ahotsa entzun arte; panelaren erdiko adierazlea D posizioan dago; etengailua piztuta egongo da eta, ondoren, elikadura-hornidura eragiketa amaitu da.

Itzali

1.Itzali: Sartu heldulekua beheko funtzionamendu-zuloan eta biratu erlojuaren norantzan 180° entzuteko arte. balazta-ahotsa bereiztea (zuzeneko erabilera botoia botoi bat badago); panelaren erdigunea posizioan dago, eta gero etengailua itzalita egongo da.
2. Egiaztatu zuzeneko pantaila kanpoan dagoen kable-gela elektrikoki neutroa dela ziurtatzeko; sartu helduleku eragilea goiko funtzionamendu-zuloan sartu eta erlojuaren orratzen noranzkoan 180° biratu ixteko ahotsa entzun arte; adierazle zentrala. panela posizioan dago eta beheko atea desblokeatuta dago; lurreko etengailua itxita dago eta, ondoren, energia eteten da osatu da.

Garraioa eta biltegiratzea

Etengailu-armairua beheko plakan finkatuta dagoenean, eskorga bidez pala izan daiteke. Hondoan finkatuta ez dagoenean plaka, etengailu-armairua osorik altxatu edo eraman behar da, baina edozein unetan bertikalki garraiatu behar da eta ez da irauli behar armairuko osagaiak kaltetu ez daitezen. Etengailuak (kanpoko bilgarriarekin ere) ez da denbora luzez kanpoan gorde behar.

Mantentzea

◇ Eraztun-armairua hiru urtez mantentzerik gabe dago egoera normaletan.

◇ Karga etengailuaren malguki bakarreko eta bikoitzeko mekanismoak mantentze-lanak ez dira edozein lubrifikazio behar du.

◇ Erreleen babeserako gailua fabrikatzailearen eskakizunen arabera egiaztatu beharko da sartu aurretik eragiketa.

◇ Eraztun-sareko armairuaren mantentze-zikloa, oro har, urtean behin izaten da, eta mantentze-neurri zehatzak honela burutuko da:
(1) Estutu konexio elektriko guztiak (bus nagusia, etengailuak, kableak, neurketa tresnak) ezarritakoaren arabera. instalazioaren jarraibideen eskakizunak.
(2) Apurtu osagai guztiak (etengailu nagusia, etengailu osagarria, bidai mekanismoa, motorra, etab.) eta jokabidearen itxura ikuskapena.
(3) Egin ixteko/irekitzeko eragiketa bakarra etengailu guztietan, lurreko etengailua barne.
(4) Piztu kontrol osagarriaren elikadura hornidura (ez eman urruneko agintearen seinalea) sekuentzial elektriko baterako eragiketa.

Eska ezazu ondasunak

Agiri eta eranskin hauek armairuarekin batera emango dira etengailuaren armairua fabrikatik irtetean:

◇ Produktu kualifikatuaren ziurtagiria
◇ Produktuak erabiltzeko argibideak
◇ Produktuen ingeniaritza diseinuaren datuak
◇ Etengailu-armairuaren osagarriak:
◇ Muntatze-konbinazio bakoitzak karga-etengailuaren funtzionamendu-helduleku batekin hornituta dago.

Erabiltzaileek informazio hau eman behar dute produktuak eskatzerakoan:

◇ Zirkuitu nagusiaren kableatuaren eskema eta baldintza tekniko bereziak
◇ Konmutagailuen instalazio-plana.
◇ Kommutazio-armairuaren osagaien ereduaren zehaztapenak eta begizta laguntzailea, kontrol-begizta eskema-diagrama (baldin eta beharrezkoa)
◇ Idatzizko informaziorako beste eskaera berezi batzuk.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena
