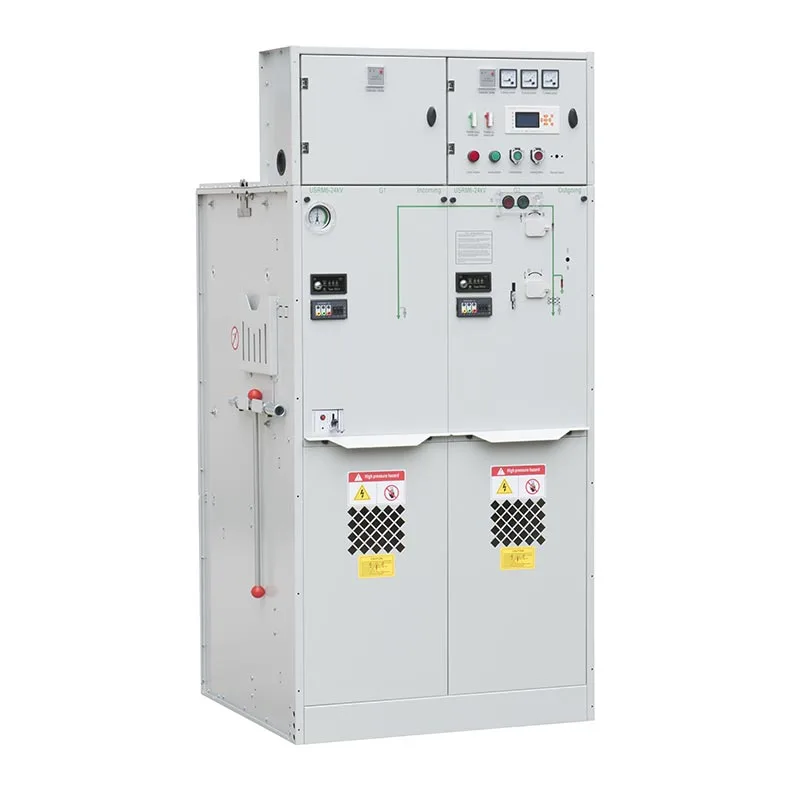

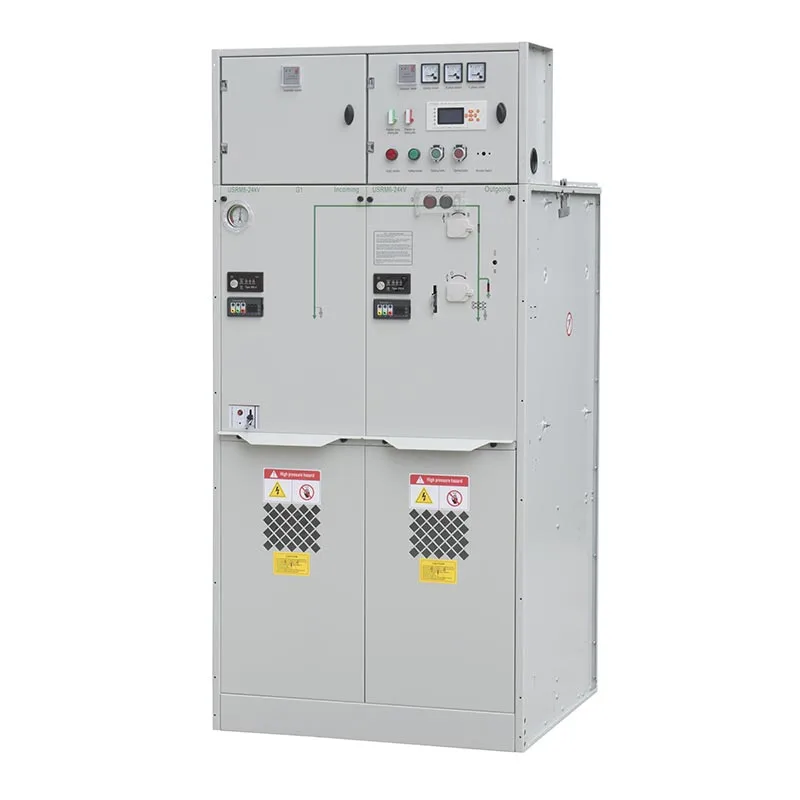

Usune 24kV Gas Isolatutako Switchgear-a unitate funtzional ezberdinekin eskuragarri dago banaketa zehatzarekin bat etortzeko eskakizunak. C unitatea Load Break Switch Unitatea da karga aldatzeko eta banaketa kontrolatzeko, F unitatea Karga bat da Etengailu-fusibleen konbinazio-unitatea Transformadorearen eta elikaduraren babeserako, eta V unitatea etengailu-unitatea da. kommutazio eta babes funtzio aurreratuak behar dituzten aplikazioak.
Bere egitura itxi trinkoarekin, konfigurazio funtzional malguarekin eta isolamendu errendimendu fidagarriarekin, Usune konponbide praktikoa eskaintzen die potentzia banaketaren segurtasuna hobetu nahi duten bezeroei instalazioa murrizten duten bitartean espazioa.
Gasez isolatutako diseinu itxiak osagai elektriko nagusiak armairu itxi baten barruan kokatzen ditu, haien murrizketa murriztuz hautsaren, hezetasunaren eta kanpoko kutsaduraren esposizioa. Egitura trinko honek instalazio espazioa optimizatzen laguntzen du eta bereziki egokia da azpiestazioetarako, industria-lantegietarako eta hiri-banaketa-proiektuetarako, espazio librea dagoenean mugatua.
Usune 24kV Gas Isolatutako Switchgear-ek konfigurazio funtzional desberdinak onartzen ditu banaketa sarearen arabera eskakizunak. C unitateak Load Break Switch bat erabiltzen du karga fidagarrian aldatzeko, F unitateak karga etenaldia konbinatzen du Transformadorearen eta elikaduraren babeserako fusibleekin etengailua, V unitateak etengailu bat erabiltzen du aplikazioetarako kommutazio- eta babes-gaitasun zabalagoak eskatzen ditu.
Diseinua -40 °C eta +50 °C arteko giro-tenperaturarako diseinatuta dago, 24 orduko batez besteko tenperatura ez duena. 35 °C baino gehiago. 4.000 m-ko altueran erabil daiteke, eta arreta berezia jarri behar zaio gasa kargatzeari. presioa ekipoak 1.000 m-tik gora jartzen direnean. Altuera handiko instalazioetarako, azken konfigurazioa Usunerekin baieztatu behar da benetako funtzionamendu-baldintzen arabera.
Egitura itxiak ingurumenaren kutsaduraren eragina murrizten laguntzen du barneko osagaietan, eta horrek eragin dezake ekipoen ohiko kudeaketa erraztu. Honek etengailua fidagarria behar duten bezeroentzat egokia da Mantentze-lan karga murriztua duten tentsio ertaineko ekipoak.
Zerbitzuaren altitude estandarra 4.000 m-koa da. Ekipamendua 1.000 m-tik gorako altueran instalatzen denean, kargatzeko presioa instalazioaren benetako altitudearen arabera egokitu daiteke. 2.000tik gorako instalazioetarako m, arreta berezia eman behar zaio presio atmosferikoaren murrizketari eta ondoriozko isolamendu-eskakizunei.
Ekipamendua -40 °C eta +50 °C arteko giro-tenperaturarako diseinatuta dago, batez besteko tenperatura 24tik gorakoa izanik. 35 °C baino gehiagoko orduak. Funtzionamendu-tenperatura-tarte zabal honi esker, kommutagailuak eskualde hotzetan zein hotzetan zerbitzatzen du klima beroko aplikazioak proiektuaren baldintza orokorrek zehaztutako baldintzak betetzen dituztenean.
Hezetasun erlatiboa 24 orduko epean % 95 baino gehiagoko baldintzetarako diseinatuta dago eta % 90 baino gehiagoko baldintzetarako diseinatuta dago. hilero. Instalazio-inguruneak, halaber, egon daitezkeen gas lehergarri edo korrosiborik gabe egon behar du ekipoari kalte egiten dio.
Etengailuak gas lehergarri edo korrosiborik edo kolpe eta kolpe larririk gabeko tokietan instalatu behar dira. The ingurumenaren kutsadura-maila ez da III. maila gainditu behar GB/T 5582. Funtzionamendu-baldintza bereziak ekoiztu aurretik fabrikatzaileari jakinarazi behar zaio, ekipoen konfigurazio egokia izan dadin baieztatu.
C unitatea tentsio ertaineko karga aldatzeko eta banaketa kontrolatzeko diseinatuta dago. Praktiko bat eskaintzen du elikadurarako eta sareko aplikazioetarako konfigurazioa, non karga-aldaketa fidagarria behar den a beharrik gabe etengailuetan oinarritutako babes-antolamendua.
F unitateak karga etengailu bat konbinatzen du fusibleekin etengailu eta babes funtzioak emateko. Bereziki da ekipamendu trinkoak eta zirkuitu laburren babes eraginkorrak diren transformadore-elikagailuetarako aproposa beharrezkoak.
V unitateak etengailu bat erabiltzen du etengailu eta babes funtzio zabalagoak behar dituzten aplikazioetarako. Zirkuitu etenaldiak eta babes-koordinazioa dauden tentsio ertaineko banaketa-sistemetarako egokia da baldintza garrantzitsuak.
| Ez. | Elementuak | Unitatea | Karga etengailuaren etengailua | konbinazio-unitatea | Etengailu-unitatea |
| 1 | Tentsio nominala | kV | 12/24 | 12/24 | 12/24 |
| 2 | Maiztasun baloratua | Hz | 50 | 50 | 50 |
| 3 | Korronte nominala | A | 630 | 125 (fusiblearen korrontearen araberakoa) | 630 |
| 4 | Isolamendu-maila nominala-1min Maiztasun-jasateko tentsioa-Interfasea, lurra | kV | 42/65 | 42/65 | 42/65 |
| Isolamendu-maila nominala-1min Maiztasun-jasateko tentsio-isolamendu-distantzia | kV | 48/79 | 48/79 | 48/79 | |
| Isolamendu maila nominala-1min Maiztasun-jasateko tentsioa-Kontrola eta zirkuitu laguntzailea | kV | 2/2 | 2/2 | 2/2 | |
| Isolamendu-maila nominala-Argiztapen-bulkada jasateko tentsioa-Interfasea, lurra | kV | 75/125 | 75/125 | 75/125 | |
| Isolamendu-maila nominala - Argiztapen-bulkada jasateko tentsioa isolatzeko distantzia | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Zirkuitulaburra jasateko korrontea | kA/s | 25/4 | —— | 25/4 |
| 6 | Iraunkortasunaren korronte nominala | kA | 63 | —— | 63 |
| 7 | Zirkuitulaburra egiteko korronte nominatua | kA | 63 | HV fusibleak mugatuta | 63 |
| 8 | Zirkuitulaburra hausteko korronte nominatua | kA | —— | HV fusibleak mugatuta | 25/25 |
| 9 | Transmisio-korronte nominala | A | —— | 1700/1400 | —— |
| 10 | Karga aktiboa hausteko korronte nominala | A | 630 | —— | —— |
| 11 | Begizta itxiko eten-korronte nominala | A | 630 | —— | 630 |
| 12 | Bizi-karga mekanikoa etengailu/CB | Garaiak | 10000 | 10000 | 20000 |
| Bizitza mekanikoa: isolamendua/lurraren etengailua | Garaiak | 5000 | 5000 | 5000 | |
| 13 | Zirkuituaren erresistentzia | μΩ | ≤150 | —— | ≤150 |
| 14 | Kargatzeko presioa nominala (20 ℃ presio neurtua) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gasaren urteko isuri-tasa erlatiboa | % | 0.05 | 0.05 | 0.05 |
| 16 | IP babes-gradua-Kabinete | IP4X | IP4X | IP4X | |
| IP babes-gradua-Gas depositua | IP67 | IP67 | IP67 |
Usune 24kV-ko gas isolatutako etengailuak tentsio ertaineko kommutazio fidagarria duten industria-plantetan erabil daiteke. babesa ezinbestekoa da etengabeko ekoizpenerako. Itxitura trinkoak gela elektrikoaren espazioa optimizatzen laguntzen du, C, F eta V konfigurazioek, berriz, ekipamendua elikadura eta transformadore ezberdinekin parekatzea ahalbidetzen dute eskakizunak.
F eta V unitateak transformadore eta elikadura aplikazioetarako konfigura daitezke babesa eta kommutazio funtzioak dituztenean ertain-tentsioko sistema trinko batean integratu behar dira. Diseinu itxiak barnealdea babesten laguntzen du ingurumenaren kutsaduraren osagaiak.
Hiri-azpiestazioek, merkataritza-instalazioek eta azpiegitura-proiektuek ekipamenduetarako baldintza zorrotzak dituzte askotan tamaina eta funtzionamendu fidagarritasuna. Usune 24kV Gas Isolatutako Switchgear-en diseinu trinkoak egokia egiten du instalazio-lekua mugatua den eta tentsio ertaineko banaketa fidagarria behar duten proiektuak.
Gas Isolatutako Switchgear-ek egitura itxia eta trinkoa erabiltzen du, behar den aldaketa eta babesa ahalbidetuz instalazio-aztarna txikiagoan integratzeko funtzioak. Airearekin isolatutako kommutagailu tradizionalak, oro har argitasun elektriko handiagoak behar ditu, espazio-eskakizun handiagoak eraginez.
Usune Gas Isolatutako Switchgear-en egitura itxiak barneko osagai elektrikoen esposizio zuzena murrizten du hautsari, hezetasunari eta kanpoko kutsadurari. Airearekin isolatutako ekipamendu tradizionalak menpekoagoak dira inguruko instalazio-ingurunea eta ingurugiro-babes gehigarria eska dezake toki zorrotzetan.
C, F eta V unitateei esker, bezeroek kommutazio- eta babes-funtzio desberdinak hauta ditzakete haien arabera banaketa-eskakizunak. Ikuspegi modular honek malgutasun handiagoa ematen du konmutagailu finko bakarra erabiltzeak baino aplikazio ezberdinetarako konfigurazioa.
Usune 24kV Gas Isolatutako Switchgear-ek tentsio ertainerako aplikagarri diren Txinako estandarrei erreferentzia eginez diseinatuta dago etengailuak eta ekipamendu elektrikoak, GB 3804-2004 barne tentsio handiko AC karga etengailuetarako, GB 1984-2014rako. tentsio handiko AC etengailuak, 16926-2009 GB tentsio handiko karga etengailu-fusible konbinazioetarako eta GB 1985-2014 tentsio handiko AC isolamendurako eta lurrerako etengailuetarako.
Ekipamenduak GB 3906-2006 erreferentzia ere egiten du 3,6 kV-40,5 kV AC metalez itxitako etengailuetarako eta kontrolerako, GB/T 11022-2011 goi-tentsioko etengailuen eta kontrol-gailuen baldintza tekniko arruntetarako, GB 4208-2008 itxiturarako babesa, GB/T 5582-1993 kanpoko isolamenduaren kutsadura-mailetarako eta DL/T 404-2007 AC metalez itxitako etengailuetarako eta kontrol-tresna.
Beste baldintza aplikagarriak GB/T 13384-2008 produktu mekaniko eta elektrikoen baldintza teknikoetarako, GB 191-2008 ontziratzeko eta garraiorako marketarako eta GB 311.1-2012 goi-tentsioko isolamendurako koordinaziorako. transmisio eta banaketa ekipoak. Azken arau aplikagarriak produktuaren arabera baieztatu behar dira konfigurazioa eta xede-merkatua.
Usune tentsio ertaineko etengailuak industria-proiektuetan aplikatu izan dira, hala nola, kimiko plantak eta manufakturak instalazioak. Bezeroek funtzionamendu egonkorra, instalazio trinkoa eta babes errendimendu fidagarrian oinarritzen dira. The zigilatutako gasez isolatutako egitura hautsaren, hezetasunaren eta ingurumen-baldintzen eragina murrizten laguntzen du epe luzerako ekipoen fidagarritasuna.
Usune produktuak azpiegitura eta energiarekin lotutako proiektuetarako hornitu dira, zentral hidroelektrikoak, petrolioa barne. biltegiratzeko instalazioak eta garraio proiektuak. Bezeroek C, F eta V konfigurazio funtzional malgua baloratzen dute, horri esker, etengailuak konmutazio, babes eta banaketa eskakizun desberdinetara egokitzea ahalbidetzen du.
Proiektuaren aplikazioetan oinarrituta, bezeroek batez ere Usune switchgear eskertzen dute bere diseinu trinkoagatik, fidagarriagatik isolamendu-errendimendua, konfigurazio malgua eta mantentze-eskakizun baxuak. Egitura modularrak laguntzen du bezeroek irtenbide egokiak hautatzen dituzte tentsio ertaineko banaketa-sistema ezberdinen arabera.
Zhejiang Usune Electric Co., Ltd. kalitatea kudeatzeko sistema integrala ezarri du ISO 9001 Kalitatearen arabera Kudeaketa Sistema, ISO 14001 Ingurumena Kudeatzeko Sistema eta ISO 45001 Laneko Segurtasun eta Osasunaren Kudeaketa Sistema.
Merkatuaren eskakizun desberdinak betetzeko, Usune 24kV Gas Isolatutako Switchgear-ek IEC eta GB estandar mota garrantzitsuak gainditu ditu probak eta CE ziurtagiria lortu zuen. Produktuak kalitate-kontroleko prozedura zorrotzen arabera fabrikatzen dira laguntzeko errendimendu fidagarria, segurtasuna eta betetzea tentsio ertaineko energia banatzeko aplikazio globaletarako.
Zehaztutako giro-tenperatura-tartea -40 °C eta +50 °C artekoa da, 24 orduz baino gehiagoko batez besteko tenperaturarekin. 35°C.
Zehaztutako hezetasun erlatiboa ez da% 95 baino gehiago 24 orduko epean eta ez da% 90 baino gehiago hilero. The ekipoak gas lehergarri edo korrosiborik gabeko ingurune batean instalatu behar dira eta zehaztutakoaren barruan kutsadura maila.
Bai. C, F eta V unitate funtzionalak bezeroaren banaketa-sarearen, kommutazioaren eta konmutazioaren arabera hauta daitezke babes-eskakizunak. Eragiketa-ingurune berezietarako, bezeroek aurretik dagozkion baldintzak eman behar dituzte ordenatuz Usune-k konfigurazio egokia ebaluatu ahal izateko.
Produktuen diseinuak GB eta DL/T arau aplikagarriak aipatzen ditu, karga etengailuak estaltzen dituzten baldintzak barne, etengailuak, fusible-konbinazioak, metalezko konmutagailuak, itxituraren babesa, isolamenduaren koordinazioa eta goi-tentsioko etengailuetarako baldintza tekniko orokorrak.
Zhejiang Usune Electric Co., Ltd. tentsio ertaineko ekipamendu elektrikoa eskaintzen du potentzia banatzeko eskakizunak. 24 kV-ko Gas Isolatutako Switchgear-ek egitura itxi trinko bat konbinatzen du C, F eta V malguekin unitate funtzionalak, bezeroei sareko eskakizun zehatzen arabera ekipoak konfiguratzeko aukera emanez.
Usune-k komunikazio teknikoa ere onartzen du funtzionamendu baldintza berezietarako. Altuak dituzten aplikazioetarako altitudea, muturreko tenperatura edo beste ingurumen-baldintza ez-estandarrak, bezeroek proiektuaren xehetasunak eman ditzakete eskatu aurretik, ekipoen konfigurazioa eta funtzionamendu-parametroak behar bezala ebaluatu ahal izateko.
