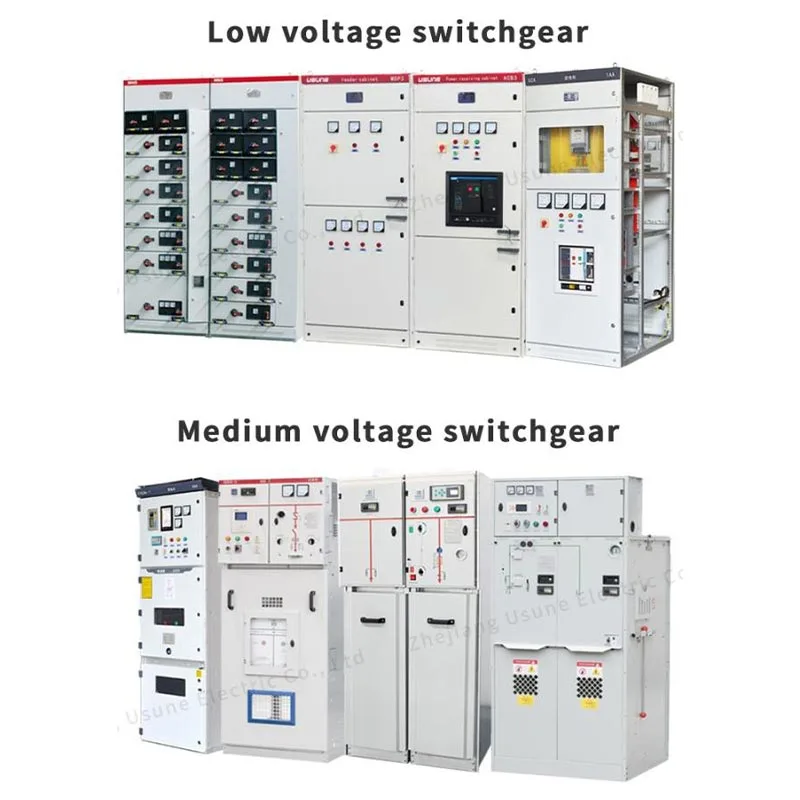

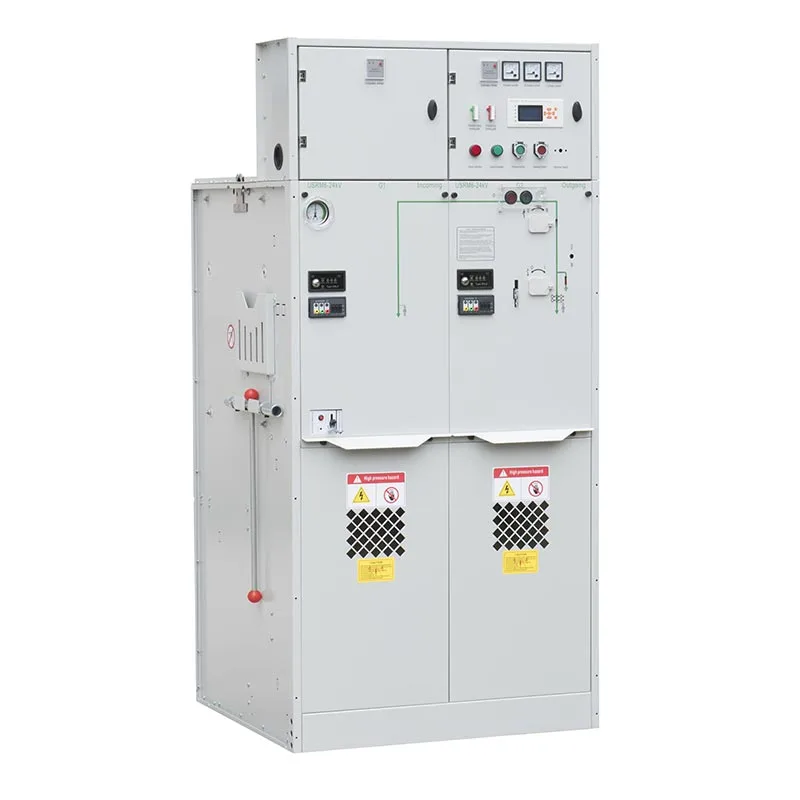

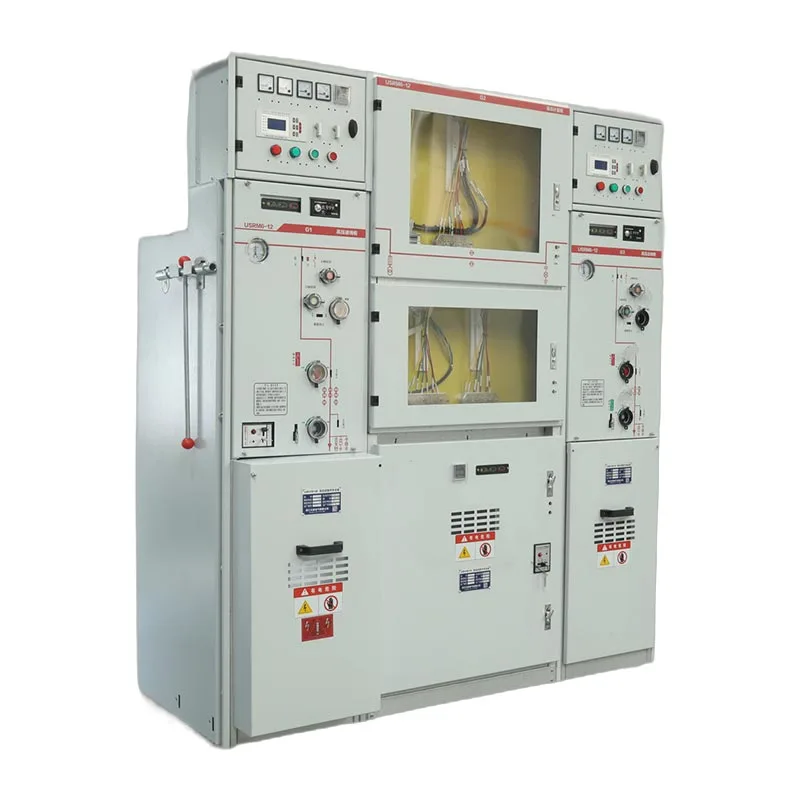

Usune 11kv Sf6 Gis Gasa, instalazio-inguruneetan asko oinarritzen den konmutagailu konbentzionaletik desberdina da. Isolatutako Switchgear-ek gas-konpartimentu itxi baten barruan osagai elektriko nagusiak isolatzen ditu. Mekaniko integratua interblokeatzeko sistemak eragiketa okerrak saihesten laguntzen du, operadorearen segurtasuna eta ekipoen fidagarritasuna hobetuz.
Diseinua oso erabilia da transformazio-azpiestazioetan, industria-energia banatzeko sistemetan, merkataritza-eraikinetan, azpiegitura-proiektuak eta 11kV-ko beste tentsio ertaineko beste aplikazio batzuk, non segurtasuna, fidagarritasuna eta funtzionamendu erraza diren ezinbestekoa.
Zirkuitu nagusien osagaiak SF6 gas-tanga itxi baten barruan daude itxita, kanpokoarekiko esposizio zuzena murriztuz ingurumen-baldintzak. Diseinu honek osagai elektrikoak hautsetik, hezetasunetik, kutsaduratik eta babesten laguntzen du kondentsazioa, epe luzerako funtzionamendu-egonkortasuna hobetuz.
Egitura itxiak, gainera, espazio-eskakizuna murrizten du airez isolatutako ohiko switchgearrekin alderatuta Usune 11kv Sf6 Gis Gas Isolatutako Konmutagailu egokia azpiestazio trinkoetarako eta espazio mugatu duten gela elektrikoetarako.
Usune 11kV SF6 GIS segurtasun-babes mekaniko anitzekin diseinatuta dago funtzionamendu okerra ekiditeko. Denak etengailuak eskuleku dedikatua erabiliz funtzionatu behar dira, etengailu kontrolatutako prozedurak bermatuz.
Karga-haustura-etengailua edo hutseko etengailua eta dagokion lurrerako etengailua barnekoak dira elkarloketa mekanikoa. Beharrezkoa denean, giltzarrapo-blokeo gehigarria ere aplika daiteke, handiagoa eskainiz mantentze-lanetan eta funtzionamenduan segurtasuna.
Beheko atea lurrerako etengailua itxita dagoenean eta karga hausteko etengailua irekita dagoenean soilik ireki daiteke posizioa, energizatutako piezak sartzea eragotziz.
Lurreratze-etengailua ezin da erabili beheko atea irekita dagoenean, mantentze-baldintzak arriskutsuak saihesten laguntzen du.
Karga hausteko etengailua ezin da itxi lurrerako etengailua itxita dagoenean, eta lurrerako etengailua ezin da egon karga hausteko etengailua itxita dagoenean funtzionatzen du.
Elikatze-horniduraren funtzionamendurako, lehenik kableen konpartimenduko atea itxi behar da. Hiru posizioko etengailua da orduan Lurreratze posiziotik isolamendu posiziora eta azkenik itxiera posiziora funtzionatzen du.
Potentzia isolatzeko, hiru posizioko etengailua ixteko posiziotik isolamendu posiziora eta gero funtzionatzen du lurrerako posizioa, kableen konpartimendurako sarbide segurua ahalbidetuz.
| Ez. | Elementuak | Unitatea | Karga etengailuaren etengailua | konbinazio-unitatea | Etengailu-unitatea |
| 1 | Tentsio nominala | kV | 12/24 | 12/24 | 12/24 |
| 2 | Maiztasun baloratua | Hz | 50 | 50 | 50 |
| 3 | Korronte nominala | A | 630 | 125 (fusiblearen korrontearen araberakoa) | 630 |
| 4 | Isolamendu-maila nominala-1min Maiztasun-jasateko tentsioa-Interfasea, lurra | kV | 42/65 | 42/65 | 42/65 |
| Isolamendu-maila nominala-1min Maiztasun-jasateko tentsio-isolamendu-distantzia | kV | 48/79 | 48/79 | 48/79 | |
| Isolamendu maila nominala-1min Maiztasun-jasateko tentsioa-Kontrola eta zirkuitu laguntzailea | kV | 2/2 | 2/2 | 2/2 | |
| Isolamendu-maila nominala-Argiztapen-bulkada jasateko tentsioa-Interfasea, lurra | kV | 75/125 | 75/125 | 75/125 | |
| Isolamendu-maila nominala - Argiztapen-bulkada jasateko tentsioa isolatzeko distantzia | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Zirkuitulaburra jasateko korrontea | kA/s | 25/4 | —— | 25/4 |
| 6 | Iraunkortasunaren korronte nominala | kA | 63 | —— | 63 |
| 7 | Zirkuitulaburra egiteko korronte nominatua | kA | 63 | HV fusibleak mugatuta | 63 |
| 8 | Zirkuitulaburra hausteko korronte nominatua | kA | —— | HV fusibleak mugatuta | 25/25 |
| 9 | Transmisio-korronte nominala | A | —— | 1700/1400 | —— |
| 10 | Karga aktiboa hausteko korronte nominala | A | 630 | —— | —— |
| 11 | Begizta itxiko eten-korronte nominala | A | 630 | —— | 630 |
| 12 | Bizi-karga mekanikoa etengailu/CB | Garaiak | 10000 | 10000 | 20000 |
| Bizitza mekanikoa: isolamendua/lurraren etengailua | Garaiak | 5000 | 5000 | 5000 | |
| 13 | Zirkuituaren erresistentzia | μΩ | ≤150 | —— | ≤150 |
| 14 | Kargatzeko presioa nominala (20 ℃ presio neurtua) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gasaren urteko isuri-tasa erlatiboa | % | 0.05 | 0.05 | 0.05 |
| 16 | IP babes-gradua-Kabinete | IP4X | IP4X | IP4X | |
| IP babes-gradua-Gas depositua | IP67 | IP67 | IP67 |
Eragiketa-mekanismoak udaberrian kargatzeko teknologia erabiltzen du etenaldi-errendimendu egonkorra bermatzeko.
Karga-haustura etengailu-fusible konbinazio-unitaterako edo etengailu-unitaterako, malgukia kargatu behar da aldatu aurretik eragiketa. Eragiketa-heldulekua erlojuaren orratzen norantz biratzen da guztiz kargatzeko, eta ondoren itxiera berdea sakatuz botoia ixteko eragiketa amaitzeko.
Irekitze-eragiketa eragilearen heldulekua erlojuaren norantzan biratuz egiten da.
Hutseko etengailuak erabiltzen dituzten transformadoreen babeserako aplikazioetan, etengailua zeharkatu daiteke babes-errelea baldintza anormalak gertatzen direnean.
Karga hausteko etengailua-fusibleen konbinazio-unitateetarako, karga-haustearen etengailua piztuko da fusiblearen adierazleak azpian funtzionatzen duenean gainkorronte edo zirkuitulabur-baldintzak.
Usune 11kV SF6 GIS Gas Isolatutako Switchgear tentsio ertaineko banaketa desberdinen arabera konfigura daiteke baldintzak, besteak beste:
● Transformadoreen babeserako aplikazioak
● Elikadura-sistema industrialak
● Banaketa-sare nagusiak eraztunak
● Eraikin komertzialen energia-sistemak
● Azpiestazio trinkoak
SF6 isolamendu-diseinu zigilatuak eta funtzionamendu-mekanismo fidagarriak ekipamendua behar duten aplikazioetarako egokia egiten dute etengabeko funtzionamendua eta segurtasun estandar altuak.
Usune 11kv Sf6 Gis Gas Isolatutako Switchgear garraiatzeko eta gune instalatzeko erosoa da.
Ekipamendua garabiak garraiatzeko altxatzeko eraztunez hornituta dago eta eskorga-tresneria erabiliz ere eraman daiteke. Modulu konbinazio desberdinak pisu antolamendu praktikoekin diseinatuta daude, proiektuan zehar manipulazioa errazteko instalazioa.
Instalatu aurretik, bezeroek ekipamenduaren egoera egiaztatu behar dute garraiatu ondoren, besteak beste:
● Helduleku eragilearen erabilgarritasuna
● Presio-adierazlearen egoera
● Funtzio mekanikoaren funtzionamendua
● Garraioan ikusten den edozein kalte
Presio-adierazleak ohiko berdegunearen barruan egon behar du martxan jarri aurretik.
Funtzionamendu seguru eta egonkorra izateko, instalazioaren oinarriak baldintza hauek bete behar ditu:
● Lurraren edukiera 500 kg/m² izan behar du gutxienez
● Instalazioaren gainazala berdina eta leuna izan behar du
● Kable-hodiak proiektuaren eskakizunen arabera prestatu behar dira
● Kable-hodiak behar bezala zigilatu behar dira hezetasuna ez sartzeko

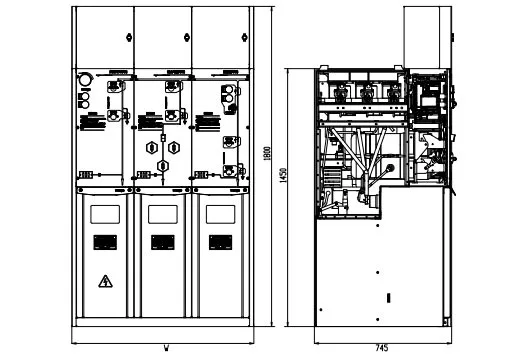

● Oinarrizko altzairuzko kanalaren neurriak fabrikatzailearen marrazkien arabera prestatu behar dira
Oinarrien prestaketa egokiak instalazio zehatza, kableen konexio fidagarria eta epe luzerako ekipamendua ziurtatzen laguntzen du errendimendua.
| Konparaketa | Usune 11kV SF6 GIS | AIS tradizionala |
| Isolamendu metodoa | SF6 gasez isolatutako egitura zigilatua | Airearen isolamendua |
| Ingurumena babestea | Hautsak, hezetasunak eta kutsadurak gutxiago eragiten du | Instalazio ingurunearen menpe handiagoa |
| Segurtasuna | Lotura mekanikoa eta bost segurtasun babes | Babesa eragiketa-prozeduren araberakoa da |
| Instalazio espazioa | Diseinu trinkoa | Sake handiagoa eskatzen du |
| Mantentzea | Ingurumenaren mantentze-baldintzak murriztea | Ingurumenaren babes handiagoa eskatzen du |
| Funtzionamendua | Kontrolatutako kommutazio-sekuentzia | Operadorearen esperientziarekiko menpekotasun handiagoa |
Bezero batek Usune 11kV SF6 GIS erabili zuen elektrizitatea banatzeko sistema industrial baterako, non etenketa segurua eta mugatua. instalazio espazioa funtsezko kezkak ziren. Instalatu ondoren, bezeroak armairu trinkoaren egitura nabarmendu zuen eta interblokeo mekanikoa, eguneroko aldaketa-eragiketak kontrolatuago egiten zituena eta oker egiteko arriskua murrizten zuena eragiketa.
Transformadorea babesteko aplikazio baterako, bezeroak hutseko etengailuaren konfigurazioa hautatu zuen erreleetan oinarritutako babesa. Bezeroak bidaia automatikoaren funtzioa eta funtzionamendu-sekuentzia argia lagungarriak izan ditu korronte ezohiko baldintzei erantzutea ohiko funtzionamendua errazten duen bitartean.
Gunearen funtzionamenduan, bezeroek bereziki baloratu zuten bost segurtasun interblokeo sistema. Beharrezko sekuentzia artean kablearen ateak, lurrerako etengailuak eta karga etengailuak mantentze-prozedurak argiagotu zituzten eta arriskutsuak saihesten lagundu zuten kableen konpartimendurako sarbidea.
Zhejiang Usune Electric Co., Ltd. ISO 9001 Kalitatearen arabera kudeaketa sistema integral bat ezarri du Kudeaketa Sistema, ISO 14001 Ingurumena Kudeatzeko Sistema eta ISO 45001 Laneko Segurtasun eta Osasunaren Kudeaketa Sistema.
Nazioarteko merkatuaren eskakizunak betetzeko, Usune tentsio ertaineko etengailuen produktuek IEC eta GB garrantzitsuak gainditu dituzte motako proba estandarrak eta aplikagarriak diren produktuek CE ziurtagiria lortu dute. Kalitate-kontrol zorrotza ezartzen da fabrikazio, ikuskapen eta proba prozesuetan zehar, energiaren banaketa globalaren errendimendu fidagarria bermatzeko aplikazioak.
Interblokeatze mekanikoak karga-etengailuen, etengailuen eta etengailuen arteko etenaldi-sekuentzia okerrak saihesten ditu lurreko etengailuak. Operadoreak eta ekipoak babesten laguntzen du funtzionamenduan eta mantentze-lanetan.
Instalatu aurretik, bezeroek garraio-baldintzak, presio-adierazlearen egoera eta funtzionamendu-heldulekua egiaztatu behar dituzte erabilgarritasuna eta funtzionamendu mekanikoaren errendimendua. Edozein kalte edo falta diren piezak berehala jakinarazi behar dira.
Azpiestazio transformatzaileetarako, industria-instalazioetarako, merkataritza-instalazioetarako, azpiegitura-proiektuetarako eta funtzionamendu fidagarria eta segurua behar duten 11 kV-ko beste tentsio ertaineko banaketa-sistemak.
Usune-k SF6 gasaren isolamendu-teknologia, segurtasun mekanikoa elkarlokatzea, funtzionamendu-mekanismo fidagarriak eta konbinatzen ditu kalitate-kontrol zorrotza 11kV-ko tentsio ertaineko banaketa-sare modernoei irtenbide seguru eta trinko bat emateko.
