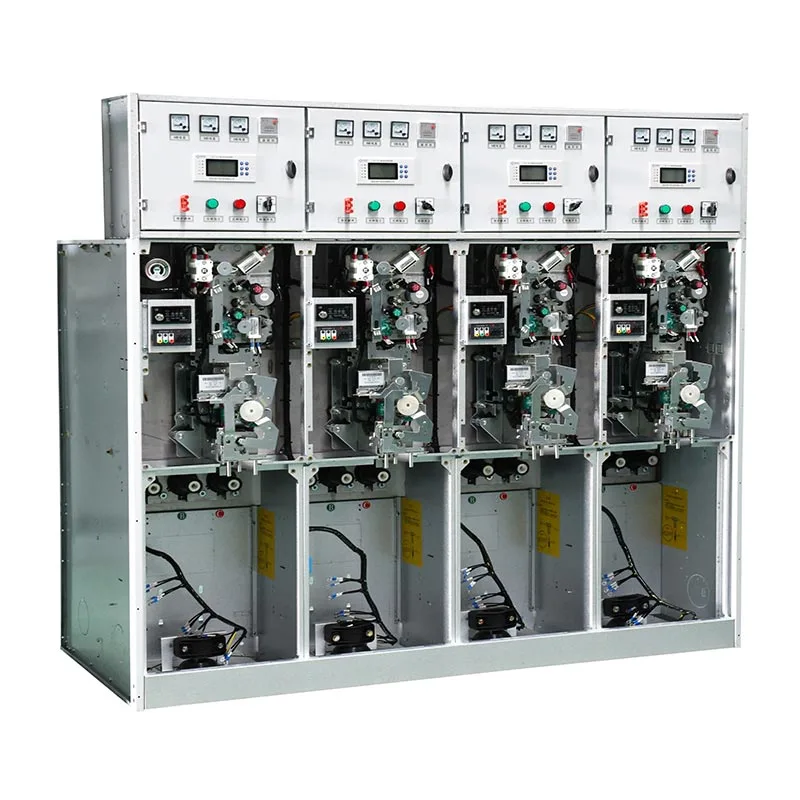

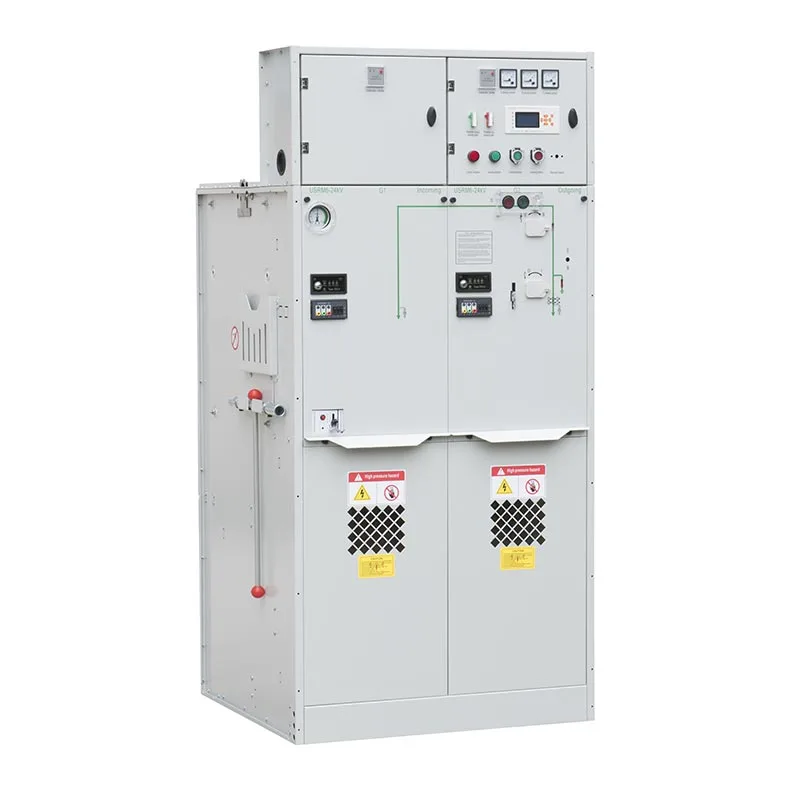

Zirkuitu primario guztiz isolatu eta itxi batekin, IP67 altzairu herdoilgaitzezko gas depositua, busbar sistema zabalgarria eta Eragiketa-mekanismo fidagarria, Usune 630A Gas Isolatutako Switchgear egokia da industria-lantegietarako, transformadoreetarako azpiestazioak, eraztun sare nagusiak, instalazio komertzialak eta azpiegitura proiektuak non instalazio trinkoa, segurtasuna eta epe luzerako fidagarritasuna garrantzitsuak dira.
Potentzia banatzeko proiektu ezberdinek kommutazio, babes eta neurketa funtzio desberdinak behar dituzte. USRM6 serieak C, F, V, M eta PT moduluak benetako sarearen diseinuaren arabera konbinatzeko aukera ematen du. Gehienez sei estandar unitate funtzionalak SF6 isolamenduko gas depositu batean integra daitezke, eta unitate hedagarriak, berriz, bidez konekta daitezke. guztiz isolatuak eta itxitako busbar-konektoreak.
630A konfigurazioa korronte handiagoa behar duten tentsio ertaineko banaketa sistemetarako diseinatuta dago gaitasuna. Sarrerako eta irteerako elikadurarako, transformadoreetarako konexioetarako, eraztun sareetarako eta bestelakoetarako konfigura daiteke banaketa-antolaketak bezeroaren sistema elektrikoaren arabera.
Busbarra nagusia eta lehen mailako kommutazio-osagaiak altzairu herdoilgaitzezko soldatutako gas-tanga baten barruan daude IP67rekin babesa. Egitura honek barneko osagai elektrikoak hautsetik, uraren sarreratik, kondentsaziotik eta kondentsaziotik isolatzen laguntzen du kanpoko beste ingurumen-eragin batzuk, kommutagailuak instalazio-ingurune zorrotzetarako egoki bihurtuz.
Zirkuitu primarioa gas-deposituaren barruan dago eta kanpo-zirkuituetara konektatzen da isolatutako kaxadunen bidez eta guztiz isolatuta dauden konektore bereizgarriak, energiatutako osagaiekiko esposizio zuzena murriztuz. Sistema ere Presioa arintzeko gailua, presioa deskargatzeko kanala eta interblokeatzeko sistema mekanikoa ditu murrizten laguntzeko eragiketa-arriskuak eta aldaketa okerrak saihestea.
Usune-k modu independentean garatzen eta diseinatzen du USRM6 serierako udaberriaren funtzionamendu-mekanismoa. Mekanismoa da diseinu, fabrikazio eta martxan jartzeko prozesuen bidez kontrolatuta, koherentzia mekanikoa hobetzeko, funtzionamendu-egonkortasuna eta epe luzerako fidagarritasuna.
C unitatea karga aldatzeko eta banaketa kontrolatzeko diseinatuta dago. Sarrerako eta irteerako elikadurarako egokia da aplikazioak eta eraztun-sare-sistemak, non karga-aldaketa fidagarria behar den.
F unitateak karga etengailu bat konbinatzen du fusibleekin etengailu eta babes funtzioak emateko. Bereziki da Babes-ekipamendu trinkoa behar duten transformadore-elikagailuetarako aproposa.
V unitateak etengailu bat erabiltzen du etengailu eta babes funtzio integralak behar dituzten aplikazioetarako. Hala da Zirkuituak etetea eta babes-koordinazioa garrantzitsuak diren elikadura eta banaketa-puntuetarako egokia.
M unitateak neurketa eta neurketa elektrikoaren eskakizunetarako konfigurazio dedikatu bat eskaintzen du. Izan daiteke beste modulu funtzional batzuekin integratuta ertain-tentsioko banaketa-sistema osoa sortzeko.
PT unitatea busbar tentsioa neurtzeko eta lotutako monitorizazio eskakizunetarako diseinatuta dago. Horrekin konbinatu daiteke beste modulu batzuk sistema elektrikoaren diseinuaren arabera.
| Ez. | Elementuak | Unitatea | Karga etengailuaren etengailua | konbinazio-unitatea | Etengailu-unitatea |
| 1 | Tentsio nominala | kV | 12/24 | 12/24 | 12/24 |
| 2 | Maiztasun baloratua | Hz | 50 | 50 | 50 |
| 3 | Korronte nominala | A | 630 | 125 (fusiblearen korrontearen araberakoa) | 630 |
| 4 | Isolamendu-maila nominala-1min Maiztasun-jasateko tentsioa-Interfasea, lurra | kV | 42/65 | 42/65 | 42/65 |
| Isolamendu-maila nominala-1min Maiztasun-jasateko tentsio-isolamendu-distantzia | kV | 48/79 | 48/79 | 48/79 | |
| Isolamendu maila nominala-1min Maiztasun-jasateko tentsioa-Kontrola eta zirkuitu laguntzailea | kV | 2/2 | 2/2 | 2/2 | |
| Isolamendu-maila nominala-Argiztapen-bulkada jasateko tentsioa-Interfasea, lurra | kV | 75/125 | 75/125 | 75/125 | |
| Isolamendu-maila nominala - Argiztapen-bulkada jasateko tentsioa isolatzeko distantzia | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Zirkuitulaburra jasateko korrontea | kA/s | 25/4 | —— | 25/4 |
| 6 | Iraunkortasunaren korronte nominala | kA | 63 | —— | 63 |
| 7 | Zirkuitulaburra egiteko korronte nominatua | kA | 63 | HV fusibleak mugatuta | 63 |
| 8 | Zirkuitulaburra hausteko korronte nominatua | kA | —— | HV fusibleak mugatuta | 25/25 |
| 9 | Transmisio-korronte nominala | A | —— | 1700/1400 | —— |
| 10 | Karga aktiboa hausteko korronte nominala | A | 630 | —— | —— |
| 11 | Begizta itxiko eten-korronte nominala | A | 630 | —— | 630 |
| 12 | Bizi-karga mekanikoa etengailu/CB | Garaiak | 10000 | 10000 | 20000 |
| Bizitza mekanikoa: isolamendua/lurraren etengailua | Garaiak | 5000 | 5000 | 5000 | |
| 13 | Zirkuituaren erresistentzia | μΩ | ≤150 | —— | ≤150 |
| 14 | Kargatzeko presioa nominala (20 ℃ presio neurtua) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gasaren urteko isuri-tasa erlatiboa | % | 0.05 | 0.05 | 0.05 |
| 16 | IP babes-gradua-Kabinete | IP4X | IP4X | IP4X | |
| IP babes-gradua-Gas depositua | IP67 | IP67 | IP67 |
USRM6 seriearen abantaila nagusia banaketa sarearen egitura ezberdinetara egokitzeko gaitasuna da. Bezeroak C unitateak erabil ditzakete karga aldatzeko, F unitateak transformadoreen babeserako, V unitateak etengailuen babesa dagoenean beharrezkoak, eta M edo PT unitateak neurketa eta tentsioaren neurketa behar direnean.
Eraztun-sare nagusiko aplikazioetarako, modulu desberdinak konbina daitezke eraztun-armairu nagusi bat osatzeko. Etorkizuneko hedapena denean behar da, guztiz isolatu eta itxitako busbar konektoreek unitate osagarriak konektatzeko aukera ematen dute aldatu gabe oinarrizko konmutagailuen plataforma.
Altzairu herdoilgaitzezko gas deposituak IP67 babesa eskaintzen du, hautsa eta ura primariora sar ez daitezen ekipoen konpartimendua. Egitura itxiak uholdeen eta kondentsazioaren aurka denbora laburrean babesten du.
Diseinu hau baliotsua da industria-instalazioetarako, lurpeko azpiestazioetarako eta hezetasuna, hautsa edo beste leku batzuetan. ingurumenaren kutsadurak ohiko ekipo elektrikoen eragina izan dezake.
| Funtsezko gogoeta | Usune 630A Gas Isolatutako Switchgear | Airez isolatutako konmutagailu konbentzionalak |
| Lehen mailako zirkuitua | Gasolina deposituan guztiz itxita | Inguruko ingurunera gehiago jasan |
| Babesa | IP67 gas depositua | Instalazio baldintzen menpe gehiago |
| Konfigurazioa | C/F/V/M/PT konbinazio modularra | Normalean kabinete konfigurazio finkoa |
| Hedapena | Isolatutako busbar konexio zabalgarria | Baliteke instalaziorako espazio gehigarria behar izatea |
| Instalazioa | Egitura trinkoa | Orokorrean sake handiagoa eskatzen du |
| Ingurumen-egokitzapena | Hautsaren eta hezetasunaren eragina murriztea | Inguruko baldintzen menpe gehiago |
| Segurtasuna | Zirkuitu primario itxia eta interblokeo mekanikoa | Babesa ekipamenduaren egituraren araberakoa da |
Hainbat elikadura eta transformadore konexioak dituzten fabriketarako, bezeroek C, F eta V unitateak konbina ditzakete zirkuitu funtzio desberdinak. Egitura modularrak sistemaren konfigurazioa errazten du primario itxia den bitartean zirkuituak ingurune industrialetan funtzionamendu fidagarria onartzen du.
Instalazio-espazioa mugatua denean, gasez isolatutako egitura trinkoak aldatzea, babesa eta neurtzea ahalbidetzen du aztarna txikiagoan integratzeko funtzioak. M eta PT unitateak gehi daitezke proiektuak dedikatua eskatzen duenean neurtzeko funtzioak.
Eraztun-sareko aplikazioetarako, hainbat modulu funtzional konbina daitezke eraztun-armairu nagusi bat osatzeko. The busbar-sistema hedagarriak malgutasun gehigarria eskaintzen du banaketa-sareak etorkizuneko hedapena behar duenean.
Fabrikazio bezero batek Usune 630A Gas Isolatutako Switchgear hautatu zuen tentsio ertaineko banaketa berritzeko. The instalazio trinkoan, funtzionamendu fidagarrian eta etorkizuneko hedapenean zentratuta dagoen bezeroa. Aplikazioaren ondoren, bezeroa C/F/V/M/PT konfigurazio modularra eskertu zuen, sistemaren integrazioa erraztu eta espazioa hobetu zuena erabilera.
Eraztunaren banaketa-proiektu nagusi baterako, bezeroak aldatzeko eta babesteko funtzio malguak behar zituen. USRM6 serieak modulu hedagarrien konbinazioen eta busbar konexio isolatuen bidez bete zuen eskakizuna. Bezeroa funtzionamendu egonkorra, diseinu trinkoa eta sistema hedatzeko ahalmen erosoa aitortu zuen.
Hezetasun handiko ingurune batean lan egiten duen bezero batek Usune Gas Isolatutako Switchgear aukeratu zuen IP67 dela eta gas-tanga itxiaren diseinua. Bezeroak hezetasunaren, kondentsazioaren eta kanpoko babesaren hobekuntza baloratu zuen kutsadura, mantentze-eskakizunak murrizten lagunduz.
Zhejiang Usune Electric Co., Ltd. ISO 9001 Kalitatearen Kudeaketa Sistemaren araberako kudeaketa sistemak ezarri ditu, ISO 14001 Ingurumena Kudeatzeko Sistema eta ISO 45001 Laneko Segurtasuna eta Osasuna Kudeatzeko Sistema.
Nazioarteko merkatuko eskakizun desberdinak asetzeko, Usune tentsio ertaineko etengailuen produktuak garrantzitsuak izan dira IEC eta GB estandar motako probak, CE ziurtagiria lortu duten produktu aplikagarriekin. Ziurtagiri hauek eta kalitatea kudeaketa-sistemek fabrikazio-kalitate koherentea onartzen dute eta bezeroei dokumentazioa eskaintzen diete teknikoetan ebaluazioa eta proiektuen kontratazioa.
Zhejiang Usune Electric Co., Ltd. Diseinu modularra konbinatzen du, guztiz itxita IP67 gasaren isolamendua, malgua konfigurazio funtzionalak eta kalitatearen kudeaketa ertain-tentsioko banaketa irtenbide fidagarriak eskaintzeko.
630A Panel Elektrikoa Gas Isolatutako Switchgear erosten duten bezeroentzat, Usune-k konfigurazio egokiak eman ditzake kommutazio-funtzioen, babes-baldintzen, neurketa-beharren, busbarren antolamenduaren eta instalazioaren arabera baldintzak. Horri esker, bezeroek etengailu-sistema trinko eta malgu bat eraiki dezakete beren benetako potentziaren inguruan banaketa-eskakizunak.
630A kommutagailuaren korronte nominalaren konfigurazioari egiten dio erreferentzia. Benetako funtzionamendu-korrontea, tentsio-maila eta konfigurazio elektrikoa bezeroaren banaketa sistemaren eta proiektuaren arabera aukeratu behar da eskakizunak.
Sistemak C Load Break Switch Unitatea, F Load Break Switch + Fusible Konbinazio Unitatea, V Circuit Breaking Unitatea, M onartzen ditu Neurketa Unitatea eta PT Busbar PT Unitatea. Modulu hauek behar den potentzia banaketaren arabera konbina daitezke funtzioak.
Gehienez sei modulu-unitate estandar sor daitezke SF6 isolamenduko gas-tanga baten barruan. Konfigurazio hedagarriak ere badira guztiz isolatu eta itxitako busbar konektoreen bidez eskuragarri.
Gas-deposituak IP67 babes-maila du, zirkuitu primarioa hautsetik, ur-sarreratik eta babesten laguntzen du. kondentsazioa eta denbora laburrean uholde-baldintzak.
