Industria-energia-sistemen etengabeko garapenarekin, zentral elektrikoek eta instalazio elektrikoek soluzio seguruagoak eta fidagarriagoak behar dituzte potentzia isolatzeko ekipoen mantentze-lanetan.Goi-tentsioko deskonexio-etengailuakfuntsezko eginkizuna betetzen dute segurtasun elektrikoa bermatzeko, isolamendu fidagarria eskainiz eta mantentze-eraginkortasuna hobetuz.
GN22-6 Serie Barruko Tentsio Handiko Deskonexio Etengailua belaunaldi berriko tentsio handiko gailu elektrikoa da, tentsio ertaineko sistema elektrikoetarako garatua. Transmisio mekanikoko teknologia aurreratua, kontaktu-egitura optimizatuak eta indar handiko osagai eroaleak integratuz, GN22-6 serieak isolamendu-errendimendu fidagarria eskaintzen du zentral handietarako eta industria-aplikazio elektrikoetarako.
GN22-6 barruko tentsio handiko deskonexio-etengailua zentral handietan eta sistema elektrikoetan erabiltzen da batez ere ekipamenduen ikuskapenean eta mantentze-lanetan elikadura-hornidurak isolatzeko. Produktua polo bakarreko hiru unitate independente gisa konfigura daiteke edo hiru poloko muntaia integratua gisa konfigura daiteke, eta sistema elektrikoaren eskakizun desberdinetarako instalazio aukera malguak eskaintzen ditu.
Etengailu deskonektatzaileak eta bere funtzionamendu-mekanismoa bat dator GB 1985 (Corronte AlternoaTentsio Handiko Deskonexio Etengailuaketa lurrerako etengailuak), errendimendu fidagarria eta tentsio handiko ekipo elektrikoen estandarrekin bateragarritasuna bermatuz.
| Elementua | Baldintza teknikoa |
|---|---|
| Altuera | ≤1000 m |
| Giro-tenperatura | -25 ℃ ~ +40 ℃ |
| Hezetasun erlatiboa | ≤%90 (+25 ℃-tan) |
| Instalazio-ingurunea | Ez dago gas korrosibo larririk, gatz-lainorik, hautsik, substantzia lehergarri edo higatzailerik |
| Bibrazio-baldintza | Ez da maiz bibrazio larririk |

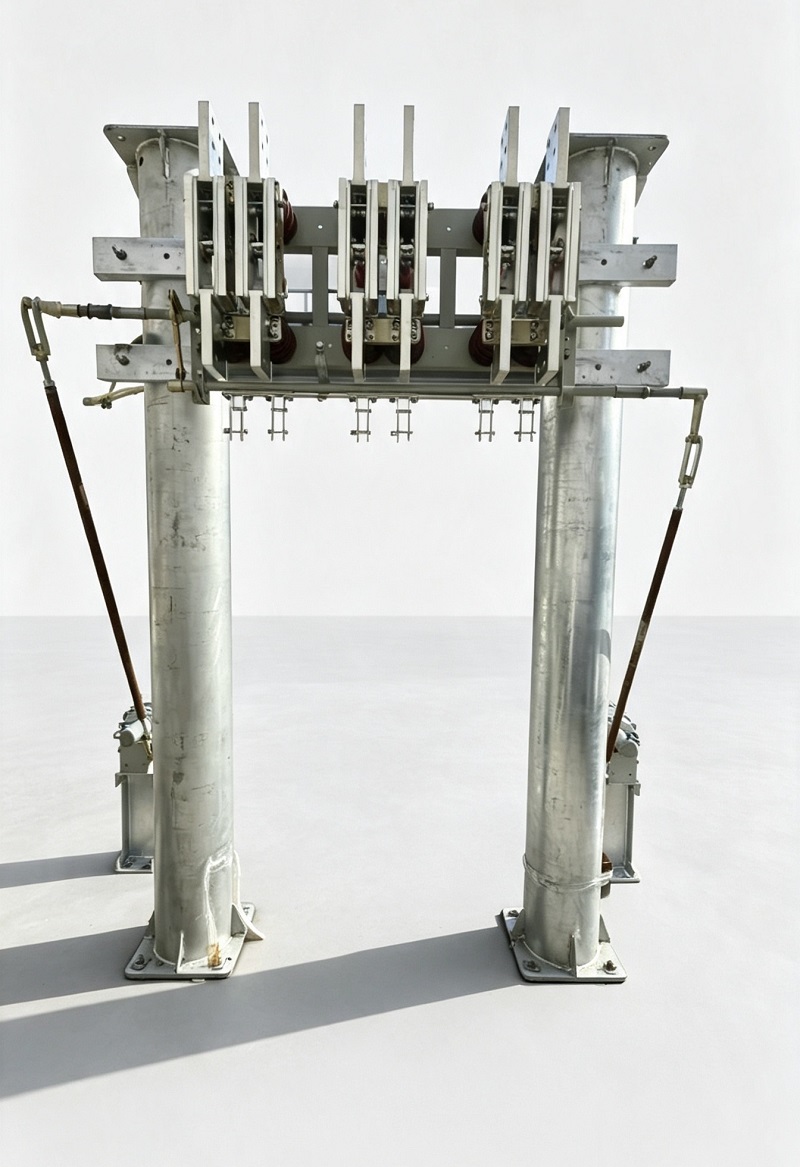

GN22-6 serieak hiru poloko labana-xafla egitura hartzen du. Zutoin bakoitzaren osagai eroaleak oinarri-markoan finkatzen dira zutoin isolatzaileen edo bushing isolatzaileen bidez, euskarri mekaniko egonkorra eta isolamendu elektrikoaren errendimendua bermatuz.
Etengailu-oholak kobrezko xafla lodituekin fabrikatzen dira, doitasun mekanizazio teknologiarekin, osagai eroaleen gainazaleko kalitatea eta eroankortasun elektrikoa hobetuz. Kontaktu-egitura optimizatuak konexio-errendimendu fidagarria eskaintzen du eta funtzionamenduan zehar auto-garbitzeko gaitasuna eskaintzen du, kontaktuen erresistentzia murrizten eta zerbitzuaren egonkortasuna hobetzen laguntzen du.

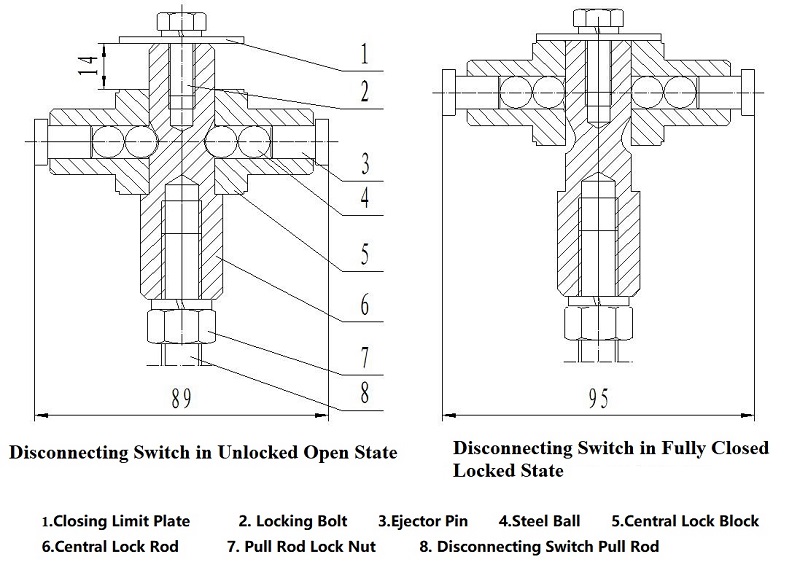

Deskonektatzeko etengailuen ohiko mekanismoetatik desberdina den, GN22-6 serieak bereziki diseinatutako bi urratseko itxiera eta blokeo mekanismoa hartzen du, ukipen-presio handiaren eta eragile-momentuaren arteko erronka arrunta konpontzeko.
Ardatz nagusiaren lehen 80°-ko biraketan zehar, etengailuaren pala guztiz irekita dagoen posiziotik aurretiazko posizio itxira mugitzen da.
Hurrengo 10°-ko biraketan, blokeo-blokeo mekanismoak blokeo zentralaren hagaxka, altzairuzko bolak eta kanporatze-pinak gidatzen ditu. Blokeo magnetikoko plakek indarra handitzen dute palanka-egitura baten bidez, bultzada gutxi gorabehera 5,5 aldiz handituz eta ukipen-presio handia sortzen dute etengailuaren palan.
Egitura berritzaile honek honako hau eskaintzen du:
GN22-6 serieak korronte nominalaren hainbat eskakizun onartzen ditu, eta korronte handiko potentzia banaketarako eta mantentze-lanetarako isolamenduetarako egokia da.
| Eredua | Tentsio nominala (kV) | Eragiketa-tentsio maximoa (kV) | 1 minutuko potentzia-maiztasuna jasateko tentsioa (kV) | Korronte nominala (A) | Egonkortasun dinamikoaren korrontea (kA) | 3s Egonkortasun termikoaren korrontea (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Oharrak: GN22-10 lauak muntatutako mota adierazten du; C-k zeharkako horma mota adierazten du; D-k lurreratze mota adierazten du.
GN22-6 deskonexio-etengailuak instalazio-metodo horizontalak, bertikalak eta inklinatuak onartzen ditu, sistema elektriko desberdinetan integrazio malgua ahalbidetuz.
Funtzionamendu mekanismo bateragarriak hauek dira:
| Korronte nominatua | Eragiketa-momentu maximoa |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Errendimendu egonkorra mantentzeko, ohiko ikuskapena eta mantentze-lanak egin behar dira martxan jarri ondoren. Gomendatutako mantentze-prozedurak hauek dira:
| Osagaia | Gomendatutako materiala |
|---|---|
| Osagai Mugigarriak | ZG-1 Koipe lubrifikatzailea |
| Jarri harremanetan Gainazalaren Babesarekin | SYB1607 Petrolatum industriala |
Sistema elektrikoak ahalmen handiagoa eta fidagarritasun hoberantz garatzen jarraitzen duten heinean, deskonektatzeko etengailuen teknologia aurreratua gero eta garrantzitsuagoa da potentziaren segurtasunerako eta ekipoen mantentzerako.
Korronte handiko gaitasunarekin, kontaktu-egitura optimizatuekin eta diseinu mekaniko fidagarriarekin, GN22-6 Barruko Tentsio Handiko Deskonexio Etengailuak isolamendu-soluzio fidagarria eskaintzen du zentral elektrikoetarako, azpiestazioetarako eta industria-sistema elektrikoetarako.
Funtzionamenduko segurtasuna eta ekipoen fidagarritasuna hobetuz, GN22-6 serieak tentsio ertaineko elektrizitate azpiegituraren modernizazioa eta garapen egonkorra onartzen ditu.
