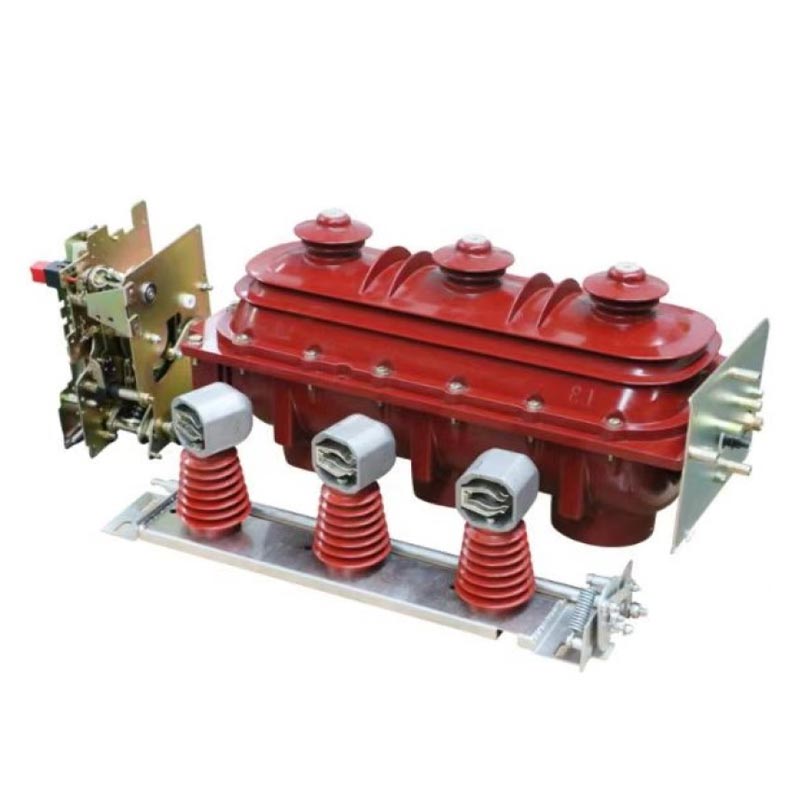

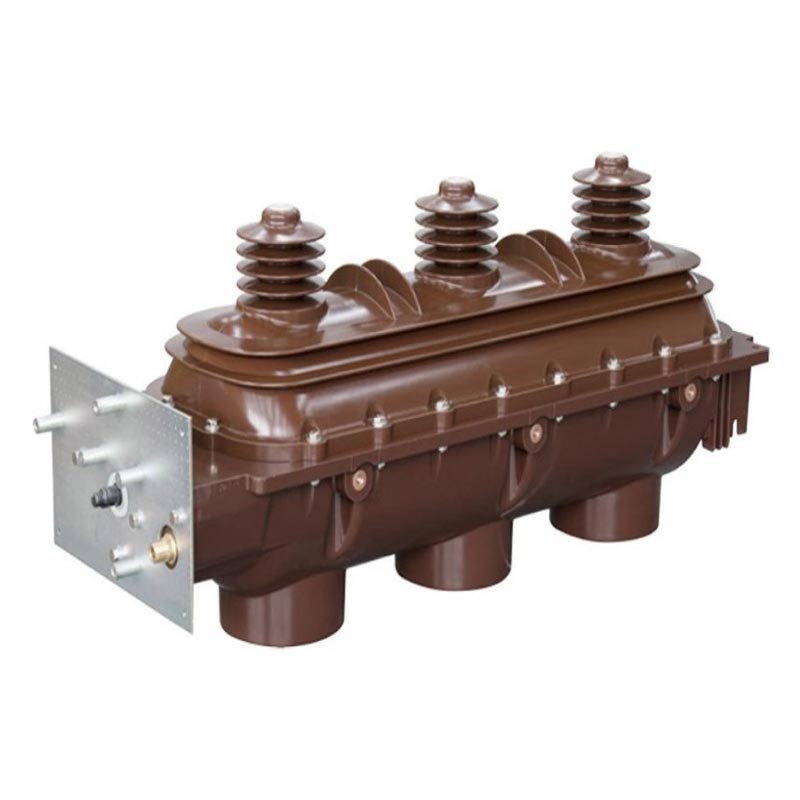

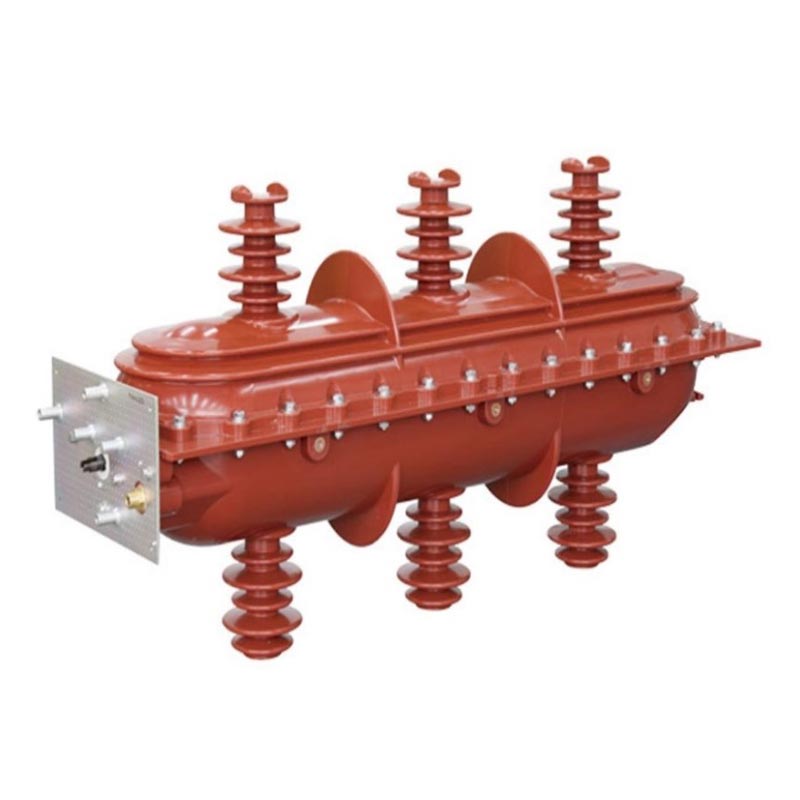

Sf6 Load Breaker Switch

Txinan goi-tentsioko ekipamendu elektrikoen fabrikatzaile profesional gisa, Usune-ren I+G eta ekoizpenean oinarritzen da ertain eta goi-tentsioko potentzia banatzeko ekipoak, aurreratuekin hornitutako fabrika estandarizatu baten jabe ekoizpen lerroak eta kalitatea ikuskatzeko prozesu zorrotzak. FLN36-12D eta FLRN36-12D barruko AC goi-tentsioko Sf6 karga Konpainiak abiarazitako Breaker Switches oinarrizko produktuak dira independentean garatutako atzerriko aurreratuak xurgatuz teknologia eta Txinako energia-sistemaren benetako behar operatiboekin konbinatuz.

Usune Sf6 Load Breaker Switches guztiek motako proba integralak gainditu dituzte, eta haien errendimenduak guztiz betetzen ditu. GB3804 "3 ~ 63kV AC tentsio handiko karga etengailuak", GB16926 "tentsio handiko karga etengailuak-fusibleen konbinazioak", eta IEC60265 eta IEC60420 nazioarteko estandarrak. "Energia seguru erabiltzeko dena" kontzeptu nagusiari atxikita, produktuak dira Hiru posizioko arkua itzaltzeko ganberaz hornitua ("itxiera-irekitzea-lurreratzea"), modu eraginkorrean segurua eta segurua bermatuz. potentzia funtzionamendu egonkorra. Tentsio handiko kommutagailuen hornitzaile fidagarri gisa, Usune-k aurre-salmenta integrala eskaintzen du kontsulta eta salmenta osteko zerbitzua ekipamenduen funtzionamendu egokia bermatzeko hainbat aplikazio eszenatokitan.

Aplikazio-esparrua

Sf6 Load Breaker Switch-a egokia da AC 10kV, 24kV, 36kV, 50/60Hz elikatze-sistem trifasikoetarako. Zabala da industria eta meatzaritza enpresetan, goi-eraikinetan, hiri-etxebizitza guneetan, azpiestazioetan, erosketa handietan erabiltzen da merkataritza-guneak, aireportuak, metroak, ospitaleak eta elektrizitatea banatzeko beste eszenatoki batzuk. Bere oinarrizko funtzioak karga aldatzea dira korronte eta akatsen korrontea, lineak eta banaketa-transformadoreak kontrolatu eta babestu, potentzia seguru eta egonkorra eskainiz gizarte-ekoizpenaren eta bizitzaren sektore guztien babesa.

Erabilera Baldintzak

1. Funtzionamendu Baldintza Normalak

- Giro-tenperatura: -25 ℃ eta + 40 ℃, Txinako eta beste eskualdeetako klima baldintza gehienetarako egokia.
- Altuera: 2000m baino gehiagokoa, hiri eta industria gune gehienetarako egokia.
- Hezetasuna: eguneko batez besteko hezetasun erlatiboa <%95, hileko batez besteko hezetasun erlatiboa <%90; eguneko batez besteko lurruna presioa ≤2.2kPa, hileko batez besteko lurrun-presioa ≤1.8kPa, ingurune hezeetan funtzionamendu egonkorra bermatuz.

2. Funtzionamendu-baldintza bereziak

GB/T11022-1999 estandar nazionalaren arabera "Tentsio handiko gailuetarako baldintza tekniko komunak eta Kontrol-tresna estandarrak", etengailuak funtzionamendu-baldintza normaletan funtzionatu behar du. Erabiltzaileak funtzionatzen badu baldintzak ez datoz baldintza arruntekin (adibidez, instalazioaren altitudea 2000 m baino gehiagokoa, giro-tenperatura muga normalak gainditzea, hezetasun handiak kondentsazioa eragiten duena, etab.), beharrezkoa da profesionalarekin kontsultatzea. fabrikatzaileak Usune aldez aurretik adostasuna lortzeko eta ekipoaren funtzionamendu seguru eta egonkorra bermatzeko.

Egitura Ezaugarriak

1. Isolamendu Egitura Integratua: goiko eta beheko maskorrak injekzio epoxi erretxinaz moldatzen dira, zigilatua, gasez betetako barne barrunbea. Horrek isolamendu eta korrosioarekiko erresistentzia bikaina eskaintzen du, eraginkortasunez barne osagaiak kanpoko ingurunetik isolatzea eta funtzionamendu egonkorra bermatzea.

2. Hiru posizioko funtzionamendu modua: mugitzen den kontaktu arrunta biratzen da, pixkanaka hiru funtzionamendu egoera osatuz: "itxiera", "irekitzea" eta "lurreratzea". Posizioak argi eta garbi definituta daude, aldatzea fidagarria da eta gaizki funtzionatzea eraginkortasunez prebenitu.

3. Eragiketa-mekanismo bikoitzak: oinarrizko eskuzko malgukiarekin kargatutako eragiketa-mekanismoa sartzen da, aukerako batekin. urrutiko aginterako itxiera/irekitze funtzio elektrikoa. Horri esker, erabiltzaileek beren beharren arabera aukera dezakete, eraginkortasun operatiboa hobetzea.

4. Monitorizazio adimenduna: Mekanismoaren kutxaren aurrealdea SF6 presio-neurgailu eta posizio batekin hornituta dago adierazlea. Presio-neurgailuak SF6 presio aldaketak denbora errealean kontrolatzen ditu eta posizioaren adierazlea zuzenean da Mugitzen den kontaktu-ardatz-ardatzarekin konektatua, mugitzen ari den kontaktuaren funtzionamenduaren seinale guztiz fidagarria bermatuz posizioa.

5. Segurtasun-babesa: presio arintzeko ihes-gailu bat oskolaren atzealdean dago. Istripu bat gertatzen denean arkua itzaltzeko ganberan eta presio handia sortzen da, gainpresioaren gasa askapena hautsi daiteke gailua eta atzerantz isuri behar da, aurrera ateratzea saihestuz eta operadoreen segurtasuna bermatuz.

6. Lotura fidagarria: interblokeo mekaniko fidagarriak eskaintzen dira karga-etengailuaren eta lurraren artean. etengailua, eta lurrerako etengailuaren eta sarrerako atearen artean (armairuaren energia banatzeko), zorrozki saihestuz gaizki funtzionatzea eta ekipoen funtzionamenduaren segurtasuna areagotzea.

7. Zigilatzeko errendimendua: zigilatzeko diseinu dinamiko eta estatiko dedikatu bat erabiliz, zigilatzea fidagarria bermatzen da. Usune-ren zigilatze-prozesu zorrotzak urteko isurketa-tasa industria estandarren oso azpitik bermatzen du, ekipamenduak saihestuz SF6 gas-ihesaren ondorioz huts egitea.

Parametro Tekniko Nagusiak

Aplikazio praktikoak

1. kasua: Txinako Hiri-etxebizitza-eremuan elektrizitatea banatzeko proiektua

Txinako ekialdeko bizitegi-eremu handi batek 2.000 etxe baino gehiagoko 30 eraikin ditu eta gailur batekin. 800 kW-ko potentzia eskaria. Hasieran, karga-etengailu arruntak erabiltzen ziren, sarritan eskasa bezalako arazoak izaten zituzten zigilatzea, funtzionamendu ezegonkorra eta estropezu egitea, bizilagunen ohiko elektrizitate-hornidura eragiten dutenak. Geroago, anitz alderatu ondoren hornitzaileek, jabetza kudeatzeko enpresak Usune FLN36-12D Sf6 Load Breaker Switch hautatu zuen oinarrizko potentzia gisa. banaketa kontrolatzeko ekipoak.

2. kasuaren azterketa: aireportu handien elektrizitate hornidura babesteko proiektua Txinako hegoaldeko nazioarteko aireportu garrantzitsu batek dauka energia-horniduraren egonkortasunerako eta segurtasunerako baldintza oso handiak. Elektrizitate etenaldiak ez dira onartzen kritikoetan terminalen eraikina eta nabigazio kontrol gela bezalako eremuak. Aireportuak Usune FLRN36-12D Sf6 Load hautatu zuen Etengailu-etengailuak azpiestazioan instalatzeko, kritikoetan lineak kontrolatu eta babesteaz arduratzen dira eremuak.

Brand Commitment

Txinan goi-tentsioko ekipamendu elektrikoen fabrikatzaile profesional gisa, Usunek globala eskaintzeko konpromisoa hartu du Sf6 Load Breaker Switch produktu kalitate handiko, fidagarri eta seguruak dituzten erabiltzaileak. Gure fabrikak ekoizpen aurreratua dauka ekipoak eta kalitatea kudeatzeko sistema zorrotza. Lehengaien erosketatik produktuen entregara arte, urrats guztietan proba zorrotzak egiten ditu produktuaren kalitatea ziurtatzeko. Hornitzaile fidagarri gisa, ez dugu errendimendu handikoa bakarrik eskaintzen produktuak, baina baita salmenta aurreko kontsulta integrala, tokiko instalazioa, martxan jartzea eta salmenta ostekoa ere mantentze zerbitzuak, erabiltzaileek funtzionamenduan izan ditzaketen kezkak ezabatuz.
