Barruko karga etengailua

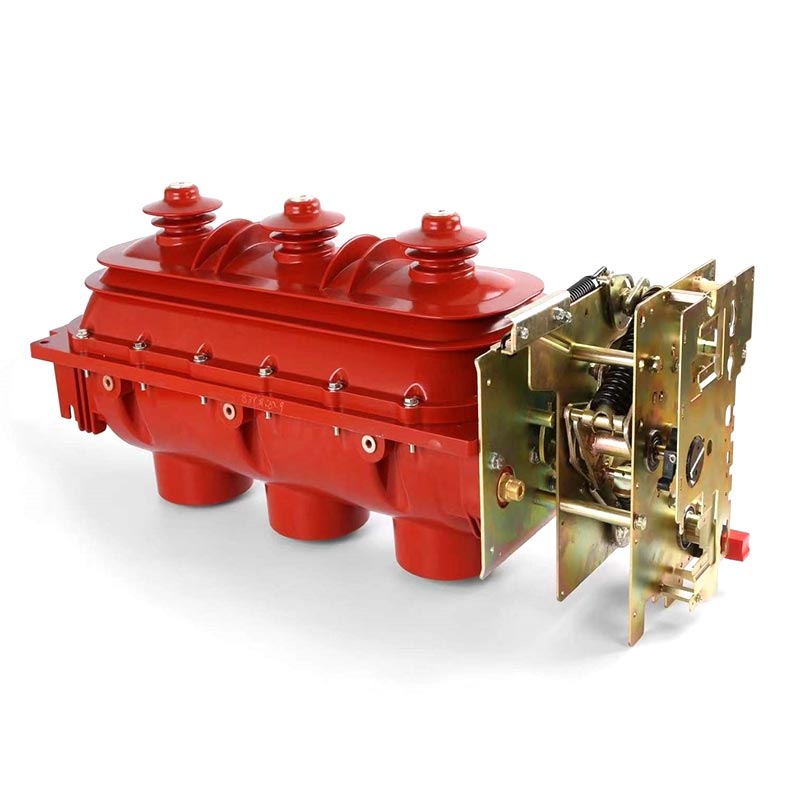

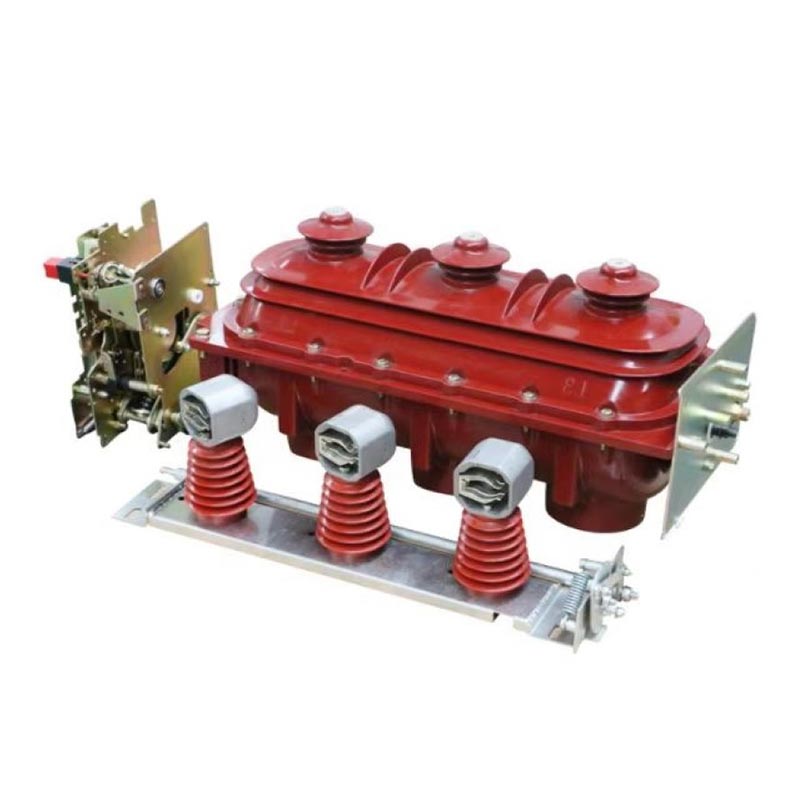

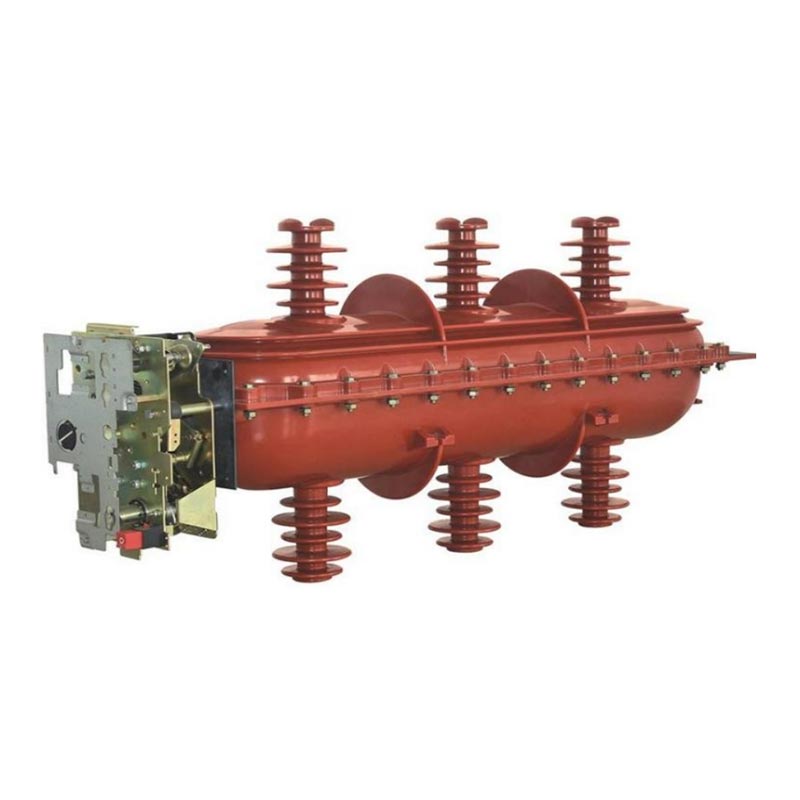

Usune FLN36-40.5 Barruko karga etengailua independentean garatutako oinarrizko tentsio handiko osagai elektrikoa da. eta Zhejiang Usune Electric-ek fabrikatua. Potentzia seguru eta eraginkorretarako bereziki diseinatuta dago 35 kV-ko tentsio nominaleko eszenatokien banaketa behar du eta energia banaketa modernoan funtsezko ekipamendua da sistemak, batez ere eraztun-sareetarako eta energia-hornidura bikoitzeko sistemetarako egokiak, bermatzeko ezinbesteko zeregina betetzen dute potentziaren transmisio eta banaketa egonkorra eta segurua. Produktu honek modu independentean piztu eta itzali ditzake karga-korronteak eta gainkarga-korronteak, edo seriean konbina daiteke korrontea mugatzeko fusible batekin etengailu bat ordezkatzeko. Karga-etengailuak karga-korronte ezberdinen kommutazioa kudeatzen du, korrontea mugatzen duen fusibleak, berriz, haustura Gainkarga-korronte handien eta zirkuitu-labur-korronteen, sistema elektrikorako maila anitzeko babesa lortuz. Bere egitura trinkoa, instalazio erraza eta mantentzerik gabeko funtzionamendua hiriko sare elektrikorako produktu aproposa da hobekuntzak eta industria-energia banaketa optimizatzea.

Produktuaren Ezaugarriak

1. Egiturazko abantailak

Barruko karga-haustura etengailuak etenaldi bikoitza, hiru posizio, birakari buruzko kontaktu-egitura mugikorra hartzen du, hornituta. hiru posizioko arkua itzaltzeko ganbera (ireki-itxi-lurra), funtzionamendu desberdinetan etendura leuna bermatuz baldintzak eta sistemaren egonkortasuna hobetzea. Instalazio trifasikoko diseinu orokorrak sinkronizazio ona eskaintzen du, osagai gutxiago, eta martxan jartzea eta instalatzea erosoa, tokian bertan eraikitzeko zailtasuna murriztuz eta mantentzea.

2. Isolamendu Errendimendua

Etengailuak goiko eta beheko erretxina epoxiko fundiziozko zorro bat erabiltzen du zigilatutako muntaia egiteko. Zirkuitu nagusia eta lurra zirkuitu-sistema guztiak oskolaren barruan daude, kanpoko ingurunea modu eraginkorrean isolatuz eta hautsa saihestuz eta hezetasunaren korrosioa. Haustura puntuen isolamendu-indar handia eta creepage distantzia handia, batera irteerako terminaletan tentsio-berdinizazioko blindajeak, isolamenduaren fidagarritasuna areagotzen du eta tentsio handiko elektrizitatea banatzeko sistemen eskakizun zorrotzak.

3. Segurtasun Errendimendua

Segurtasun errendimendu bikaina. Barne-arku-matxura baten kasuan, kanpoko karkasaren atzeko egitura ahula hautsi egingo da, eta armairuaren goiko aldean dagoen presioa arintzeko balbula irekiko da, gainpresioaren aire-fluxua kanporatuz. armairutik kanpo, ekipoen kalteak eta norberaren segurtasun arriskuak saihestuz. Bost frogako blokeo batekin hornitua funtzioa, funtsean funtzionamendu okerrak ezabatzen ditu, operadoreen eta ekipoen segurtasuna bermatuz.

4. Funtzionatzeko erraztasuna

Indoor Load Break Switch-ek eskuzko eta elektrikoko funtzionamendu moduak onartzen ditu, gunera malgutasunez egokituz eskakizunak, erosotasuna eta fidagarritasuna eskainiz. Mantentzerik gabeko diseinua hartzen du, elektriko luzea eta bizitza mekanikoa, geroko mantentze-kostuak murriztuz. Aparailua guztiz aluminio-zinkez egina dago plaka, korrosioarekiko erresistentzia eta erresistentzia mekaniko handia eskaintzen duena, barruko hainbat lan baldintzatarako egokia.

Abantaila teknikoak

1. Isolamendu handiko segurtasuna: goi-tentsioko isolamendu-diseinu nagusia marjina handikoa eta IP33 erabiliz. babes-balorazioa, aurrealdeko funtzionamendu-konpartimentuaren isolamendu-segurtasun maila hobetzen du eraginkortasunez operadoreen segurtasun pertsonala babestea.

2. Erabilgarritasun zabala: agertoki trinko, miniaturizatu eta maiz erabiltzen diren agertokietarako egokia, hirietan oso erabilia. sare elektrikoak, industria eta merkataritzako elektrizitate banaketa eta energia sarearen konexio berria, hainbat behar asetzeko eszenatoki desberdinak.

3. Diseinu integratua: etengailu konbinazio trinkoaren diseinua, etengailu isolatzaile eta lurrerako funtzioak integratuz, ekipoen espazioaren okupazioa murriztea eta energia banatzeko sistemaren integrazioa erraztea.

4. Fidagarritasun handia: fidagarritasun handiko SF6 karga etengailua erabiltzen du. SF6 gasaren presioa baxua da, funtzionamendua fidagarria da eta gasa atxikitzeko bizitza 20 urtera irits daiteke, gasa maiz hornitzeko beharra ezabatuz eta bermatuz. epe luzerako funtzionamendu egonkorra.

Parametro Teknikoak

Arkua itzaltzeko printzipioa

Barruko karga etengailu honek SF6 gasa erabiltzen du arkua itzaltzeko bitarteko gisa, arku itzaltze bikaina duena eta isolamenduaren errendimendua. Etengailuak korrontea hausten duenean, arku bat sortzen da berehala bereizten denean kontaktu mugikorrak eta geldiak. Iman iraunkorraren eremu magnetikoak bultzatuta, arkua azkar mugitzen da eta luzanga da, SF6 gasak etengabe ionizatu eta hozten duen bitartean, azkenean korrontea itzaltzen denean. zero gurutzatzen du, korronte etenaldi seguru eta azkarra lortuz.

Haustura puntu bikoitzeko distantzia isolamendu eta haustura isolamendu maila altua eskaintzen du. Iman iraunkorra erabiliz arku birakariaren printzipioa, funtzionamendu-energia-kontsumo baxua, arkua itzaltzeko gaitasun handia eta kontaktuen higadura minimoa, etengailuaren bizitza elektrikoa modu eraginkorrean luzatuz.

Erabilera Baldintzak

Produktuaren funtzionamendu egonkorra bermatzeko, honako baldintza hauek bete behar dira instalatzeko eta erabiltzeko:
1. Altuera: 1000 metro baino gehiago ez (eskaeran eskakizun bereziak zehaztu behar dira);
2. Giro-tenperatura: -25 ℃ ~ + 40 ℃;
3. Hezetasun erlatiboa: eguneko batez bestekoa ≤95%, hileko batez bestekoa ≤90%;
4. Intentsitate sismikoa: B klasea gainditu gabe;
5. Inguruko airea kutsadura larririk gabekoa, hala nola hautsa, kea, korrosibo kimikoak, gas sukoiak, gasolina eta gatz spray.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Aplikazio praktikoa kasua

Txinan goi-tentsioko ekipamendu elektrikoen fabrikatzaile profesional gisa, Yu Shun Electric-ek FLN36-40.5 eman zuen. Barruko karga etengailuak Txinako ekialdeko hiri elektrikoaren sare elektrikoa berritzeko eskala handiko proiektu baterako. Inplikatutako proiektua 35 kV-ko banaketa-lerroak zortzi hiri-eremutan, egoitza-guneak, merkataritza-guneak eta industria-parkeak hartzen dituztenak. elikadura-horniduraren egonkortasunerako eta segurtasunerako baldintza oso handiekin.

Berrikuntza egin aurretik, lehendik zegoen etengailuak isolamendu eskasa, maiz mantentzea eta segurtasun baxua jasan zituen. hiriko sare elektrikoaren garapenaren beharrak ez betetzea. Produktu hau aukeratu ondoren, proiektua lortu da Hiru hobekuntza nagusi: Lehenik eta behin, bost frogak elkarlokatzea eta arkua itzaltzeko diseinuak funtzionamendu okerra murrizten du eta arku-matxurak, sistemaren segurtasuna hobetuz; bigarrenik, mantentzerik gabeko diseinuak hileroko mantentze-denbora % 80 murrizten du, eragiketa- eta mantentze-kostuak murriztea; eta hirugarrenik, egitura trinkoa barruko instalazio-espaziora egokitzen da hiri-azpiestazioetakoak, elektrizitatea banatzeko sistemaren integrazioa erraztuz. Produktuak zero hutsegite izan ditu bi urte baino gehiagoko funtzionamenduan, 500.000 biztanle baino gehiagori eta 300 enpresa baino gehiagori hornidura egonkorra bermatuz, proiektuaren jabearen eta tokiko elektrizitate-hornidura sailaren aitorpen handia lortuz. Usune Electric, hornitzaile gisa, Salmenta osteko zerbitzu integralak eskaini zituen tokian bertan instalazioko orientazioa eta prestakuntza teknikoa barne.

Ohiko galderak

Q1: Zein da Usune FLN36-40.5 barruko karga etengailuaren zerbitzu-bizitza, eta ohiko mantentze-lanak behar dira?

A1: produktuak mantentzerik gabeko diseinua hartzen du, bizitza elektriko eta mekaniko luzea duena. SF6 gasa atxikipen-bizitza 20 urtera irits daiteke. Erabilera ohiko baldintzetan, ez da ohiko mantentze-lanak behar; aldizkakoa bakarrik Ekipoen karkasaren, funtzionamendu-mekanismoaren eta gasaren presioaren egiaztapenak behar dira (beharrezkoa bada). Usune produktu guztiak kalitate-proba zorrotzak egin fabrikatik irten aurretik, produktuaren iraupena eta fidagarritasuna bermatzeko.

2.G.: Zeintzuk dira barruko karga etengailu honen eta etengailu tradizional baten artean, eta zeinetan eszenatokiak etengailu bat ordezkatu al dezake?

A2: Oinarrizko aldea da karga etengailuak batez ere karga-korronteak eta gainkarga pizteko eta itzaltzeko erabiltzen direla korronteak, eta etengailu tradizionalek zirkuitu laburren korronteak ere eten ditzakete. Produktu hau, seriean korrontea mugatzeko fusible batekin konbinatuta, etengailu bat ordezka dezake: karga etengailuaren arduraduna da karga-korronte ezberdinak pizteko eta itzaltzeko, korrontea mugatzeko fusibleak gainkarga astunak kudeatzen dituen bitartean eta zirkuitulabur-korronte etenaldia. 35 kV-ko eraztun-sareetarako eta elikatze-erradial bikoitzeko sistemetarako egokia da (adibidez hiriko sare elektrikoaren adarrak, industria eta merkataritzako banaketa gelak, etab.), ekipamenduen kostuak murriztea bitartean sistemaren segurtasuna bermatuz. Txinan fabrikatzaile profesional gisa, Yushun Electric-ek tekniko profesionala eman dezake bezeroei irtenbide egokiak hautatzen laguntzeko orientabidea.
