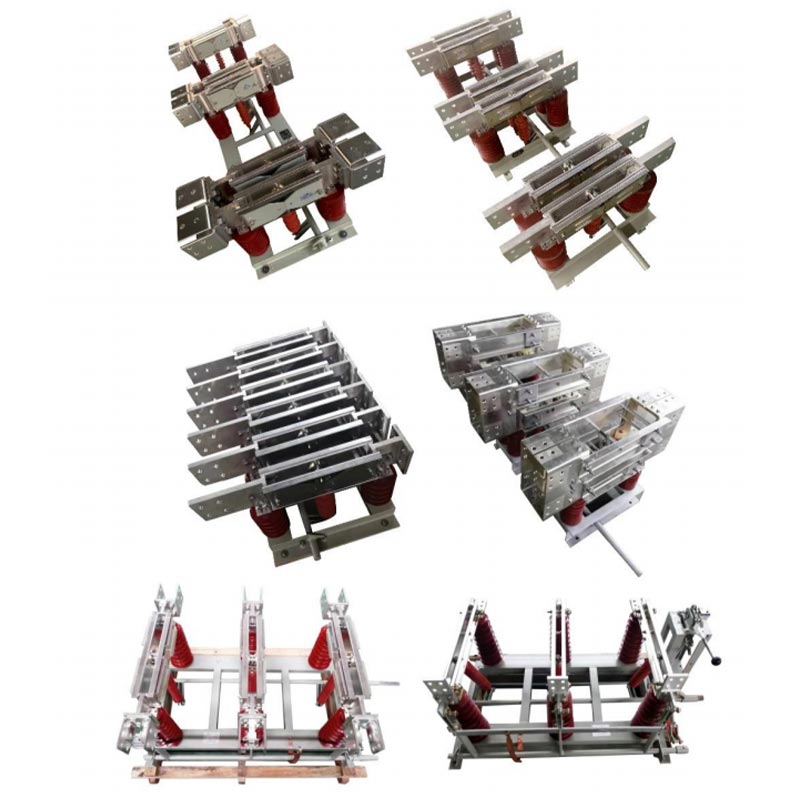

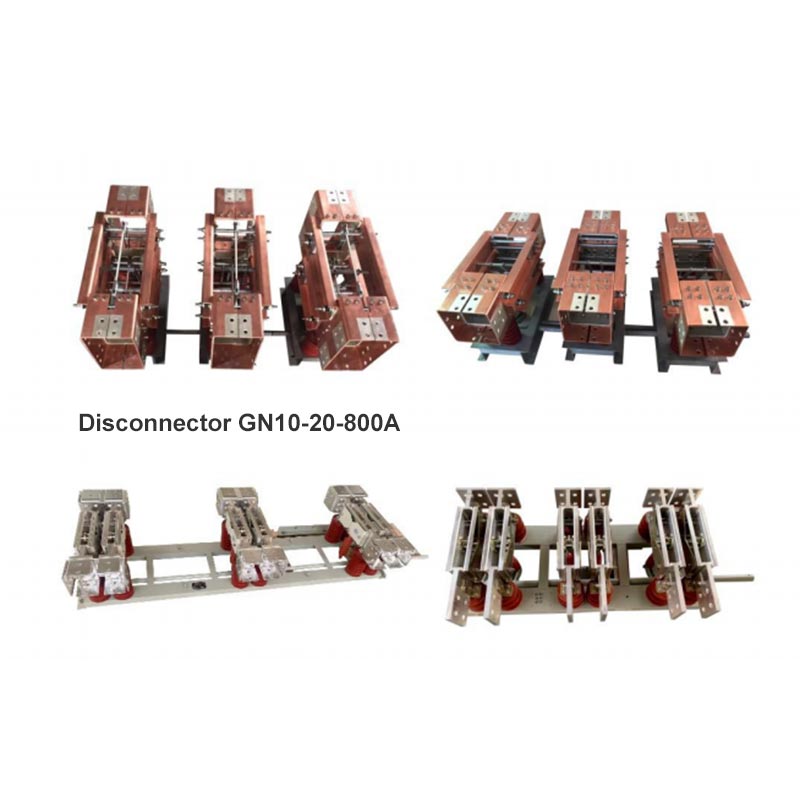

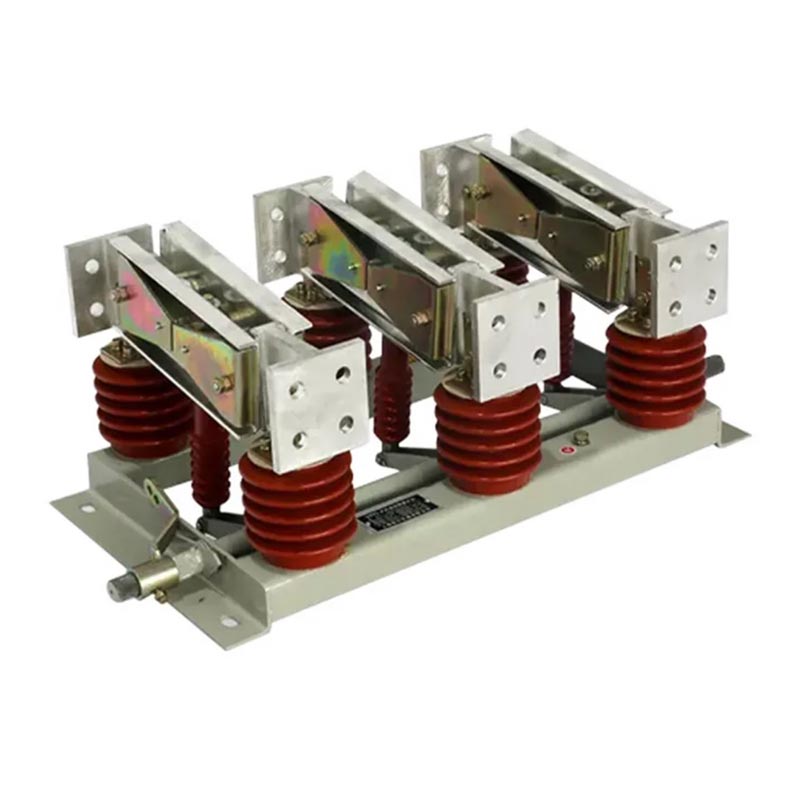

Barruko Mota Isolamendu Etengailua

GN serie Indoor Type Isolation Switch kargarik gabeko etengailu bat da, barrualderako bereziki diseinatua goi-tentsioko sistemak. Potentzia fisikoaren deskonexioa lortzen du isolamendu-hutsune ikusgai bat eskainiz, eta hori bihurtuz Ekipo eta sistema elektrikoen mantentze-lanak seguru mantentzeko ezinbesteko gailua.

Egitura Ezaugarriak

1. Diseinu modularra: polo bakarreko hiru unitate independentez osatua, malgutasunez konbina daitezke hiru polo batean egitura integratua, hainbat instalazio eszenatokitara moldagarria.

2. Korronte handiko eroankortasun-sistema: indar handiko kobre aleazioko kontaktuak erabiltzen ditu, eroankortasun bikaina eskainiz eta egonkortasun termikoa, 10.000A arteko korronteekin epe luzerako funtzionamenduari eusteko gai dena.

3. Isolamendu-errendimendu fidagarria: Kalitate handiko kutsaduraren aurkako isolatzaileez hornituta, III klaserako eta egokiak. IV kutsadura-inguruneak.

4. Aukerako lurrerako etengailua: modelo batzuek lurrerako etengailu bat integratzen dute, isolamenduaren lurra segurua lortuz. zirkuitua eta funtzionamendu-segurtasuna hobetzea.

Ereduaren Deskribapena

Aplika daitezkeen arauak

Tentsio handiko ekipamendu elektrikoen hornitzaile profesional gisa, Usune zorrozki atxikitzen da nazionala eta industria produktuaren kalitatea eta segurtasuna bermatzeko arauak:

- GB 1985-2014 "Goi-tentsioko AC deskonektatzeko etengailuak eta lurrerako etengailuak"
- GB/T 11022-2011 "Tentsio handiko eta kontrol-aparailuen estandarren baldintza tekniko komunak"
- DL/T 486-2010 "Altuko tentsioko deskonexio-etengailuetarako eta lurrerako etengailuetarako ordenatzeko baldintza teknikoak"
- DL/T 593-2006 "Goi-tentsioko eta aginte-aparailuen baldintza teknikoak"

Parametro Teknikoak

1. Tentsioaren eta Korrontearen Zehaztapenak

- Tentsio kalifikazioak: 12kV, 20kV, 35kV
- Korronte nominala: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Denbora laburrean jasandako korronte nominatua: 80kA gehienez

2. Produktu Kategoriak

- Funtzioen arabera: lurrerik gabekoa, lurreko bakarrekoa, horma-mota
- Eragiketa metodoaren arabera: eskuz, elektrikoa (aukerakoa)

Erabilera Baldintzak

Barruko motako isolamendu etengailua industria-ingurune gogoretarako egokia da eta moldagarritasun handia du:

1. Giro-tenperatura: -50 ℃ ~ +50 ℃
2. Altuera: ≤2000m (Altuera ≥2500m pertsonalizatu daiteke moldagarritasuna hobetzeko)
3. Haizearen presioa: ≤700Pa (haizearen abiaduraren baliokidea ≤34m/s)
4. Intentsitate sismikoa: ≤8
5. Icing lodiera: ≤20mm
6. Kutsadura-maila: III, IV
7. Instalazio-ingurunea: Ez dago arriskurik sukoi edo lehergarririk, ez korrosio kimikorik eta ez bibrazio larririk

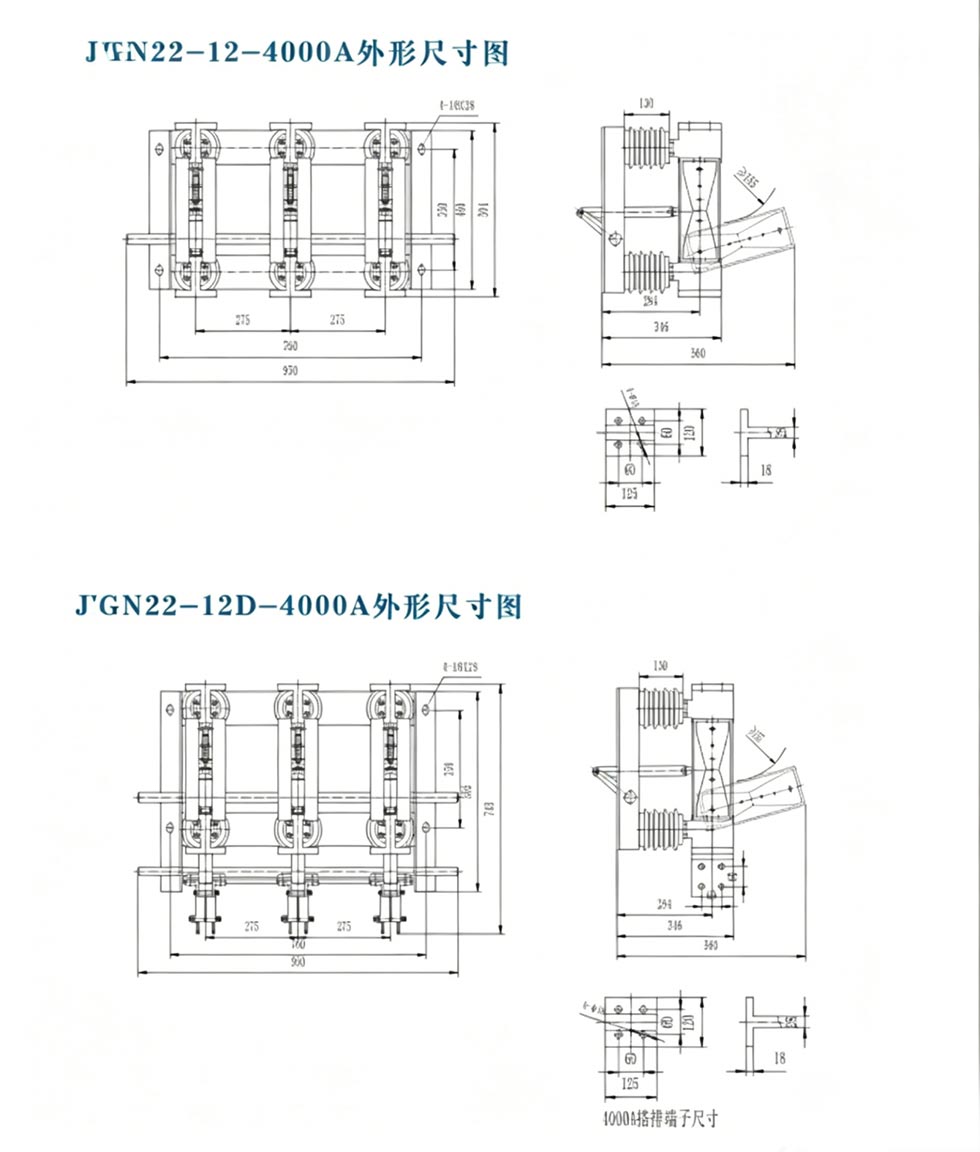

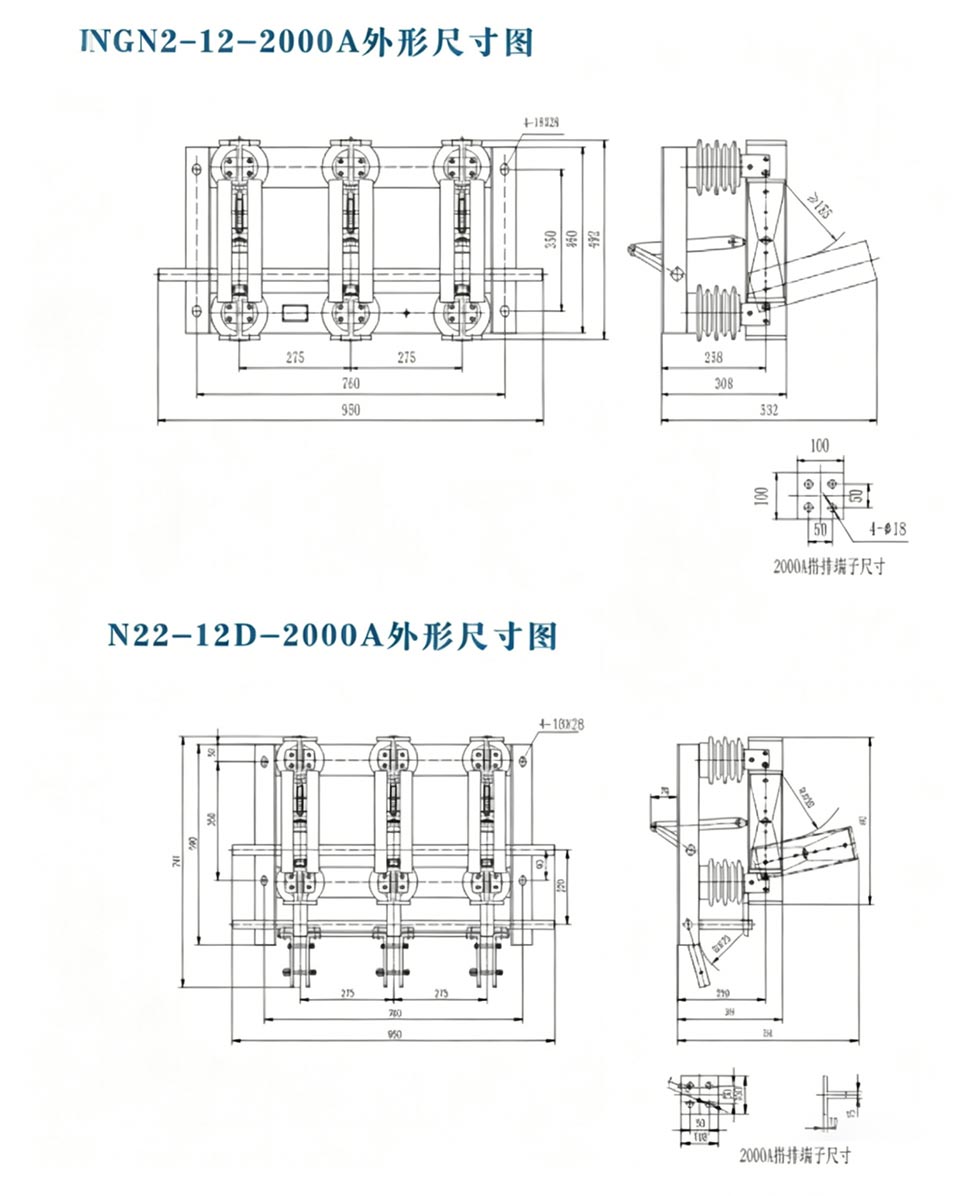

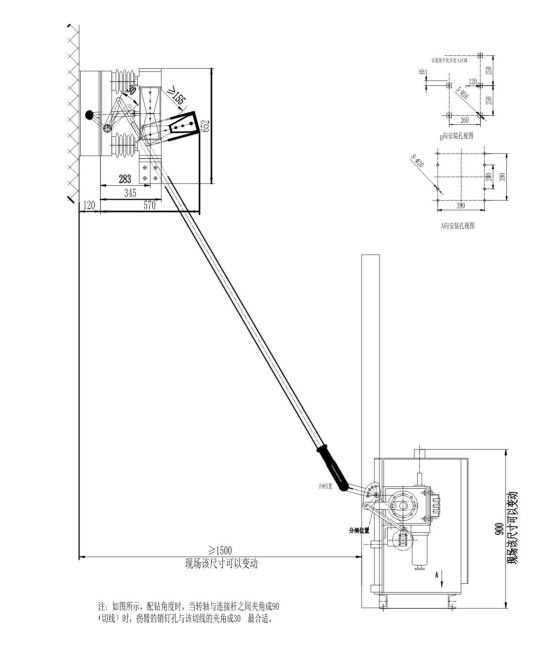

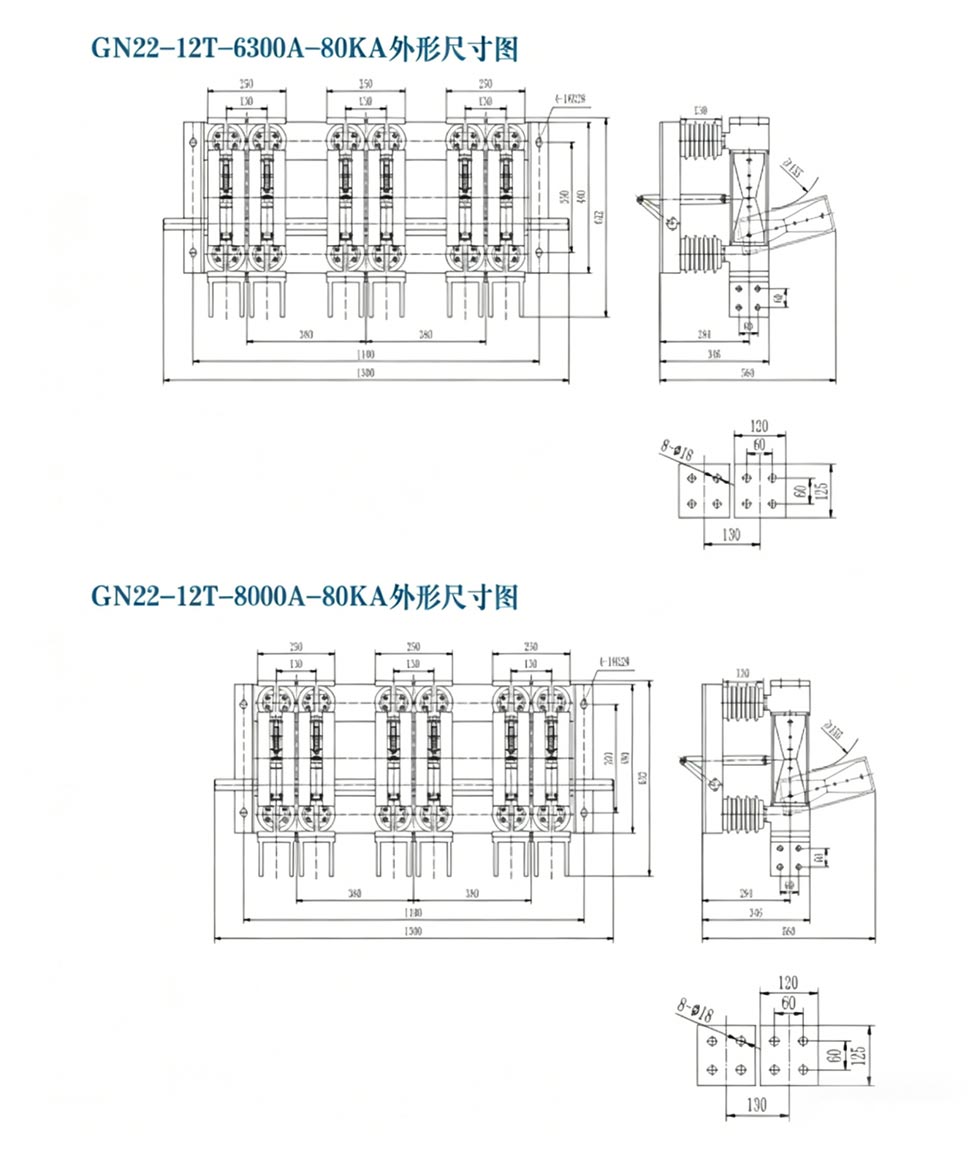

Kanpoko dimentsioa

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Aplikazio praktikoa

Kasua: Txinako ekialdeko altzairu lantegi handi batek 20 kV-ko sorgailuaren irteera-sistema korronte handiko isolamenduarekin hornitu behar zuen. ekipamendua. Landarearen ingurunea gogorra zen (hauts handia, IV. Klaseko kutsadura) eta korronte eskakizun handiak zituen (8000A), ekipoen fidagarritasunari buruzko baldintza zorrotzak ezarriz. Azken batean, fabrikak Usune aukeratu zuen GN□-20DW/8000-80 etengailu deskonektorea. Oinarrizko arrazoiak kutsadurari erresistentea den diseinua, IV Klaserako moldagarritasuna izan ziren kutsadura-inguruneak, 8000A-ko korronte nominala sorgailuaren irteerako kargarekin bat datorrena eta lurrerako etengailu integratua mantentze-segurtasuna bermatuz. 2023an martxan jarri zenetik, ekipoak bi urte baino gehiagoz egonkor funtzionatu du, Hileroko mantentze-lanetan isolamendu fidagarria eskaintzea, deskarga elektrikoaren arriskua ezabatuz. The Kutsadurari erresistenteak diren isolatzaileek ez dute zahartze- edo isurketa-marka nabaririk erakusten, mantentze-lanak nabarmen murriztuz maiztasuna eta kostuak, Usune GN serie deskonektore-etengailua aukera aproposa dela frogatuta. industria potentzia sistemak.

Ohiko galderak

Q1: Zein da deskonektore-etengailu baten eta karga-etengailu baten arteko aldea?

A1: Deskonektore-etengailua kargarik gabeko gailu bat da, arkuak itzaltzeko gaitasunik ez duena; bakarrik erabiltzen da isolatu zirkuitua etengailuak karga deskonektatu ondoren. Karga etengailu batek karga jakin bat deskonekta dezake korronte. GN serie deskonektore-etengailuak isolamendu-hutsune ikusgaia eskaintzen du, erabateko segurtasuna bermatuz mantentzea.

2.G.: GN serie Barruko Mota Isolamendu Etengailuak normalean funtzionatu al dezake altuera handiko eremuetan (≥2500m)?

A2: Bai. Eredu estandarra ≤2000m-ko altitudeetarako egokia da. ≥2500 m-ko altitudeetarako, Usune-k isolamendua hobetu dezake eta erabiltzailearen beharren araberako errendimendu mekanikoa ekipoen funtzionamendu egonkorra bermatzeko.

3.G.: Zer mantentze-lan behar da GN serieko etengailuetarako?

A3: Ohiko mantentze-lanak honako hauek dira: (1) Isolatzaileak pitzadurak eta isurketa-markak egiaztatzea; (2) Ukipen-presioa probatzea eta tenperatura (≤70 ℃ korronte nominalean); (3) Lurreratze etengailuaren eta interblokeatzeko gailuaren osotasuna egiaztatzea; (4) Eragiketa-mekanismoa aldizka lubrifikatzea. Mantentze egokiak 20-30 urteko iraupena berma dezake.

Usune GN serie Indoor Type Isolation Switch-ek teknologia aurreratua, errendimendu fidagarria eta zabala konbinatzen ditu moldagarritasuna, zentral elektriko handietarako, altzairu-fabriketarako eta industria-energia-sistemetarako hobetsitako produktua bihurtuz. As Txinako goi-tentsioko industria elektrikoko fabrikatzaile liderra, Zhejiang Usune Electric Co., Ltd., konfiantza duena. bere I+G talde profesionala, kalitate kontrol sistema zorrotza eta proiektuen esperientzia aberatsa eskaintzen die erabiltzaileei kalitate handiko produktuak eta soluzio pertsonalizatuak. Proiektu berriak edo ekipamenduak berritzeko, segurua, potentzia isolatzeko babes egonkorra eta eraginkorra.
