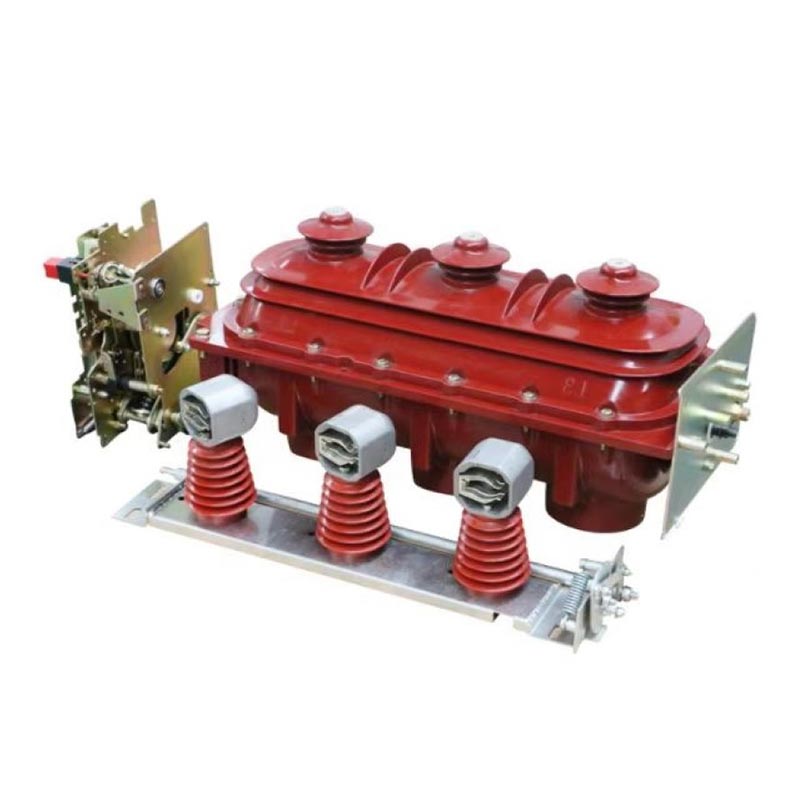

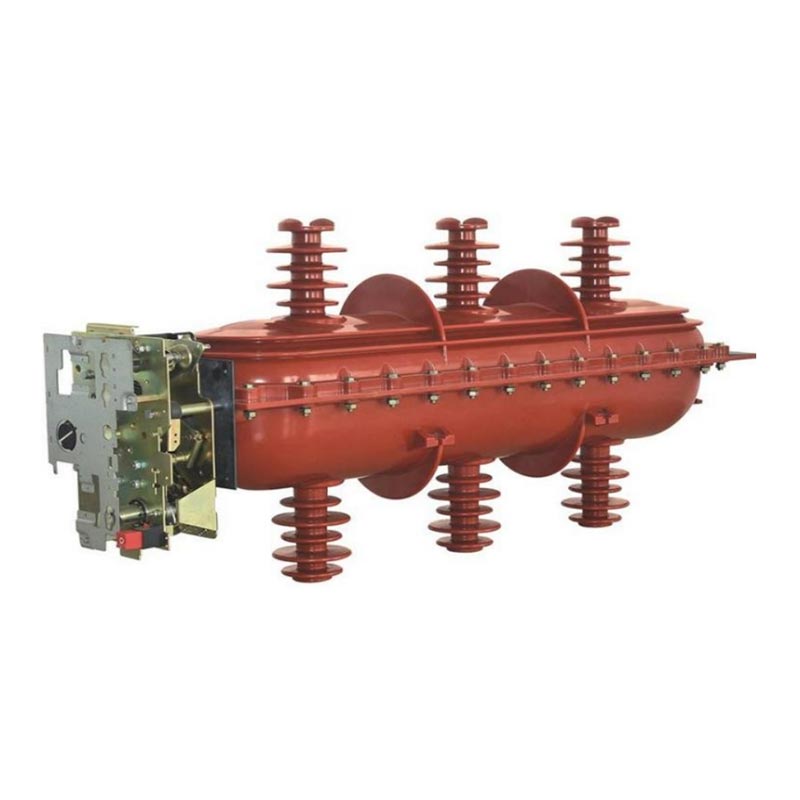

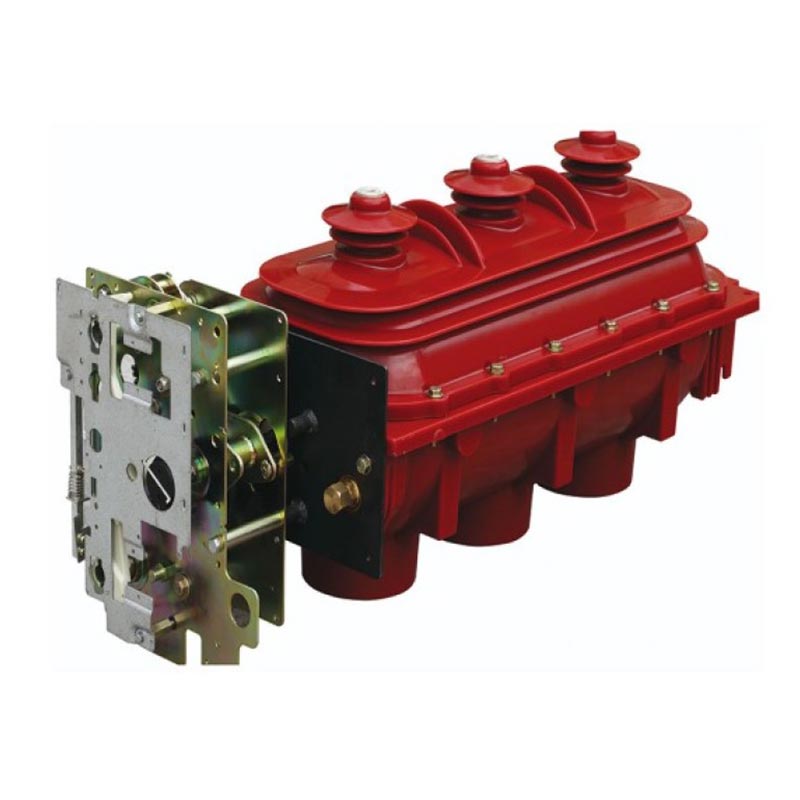

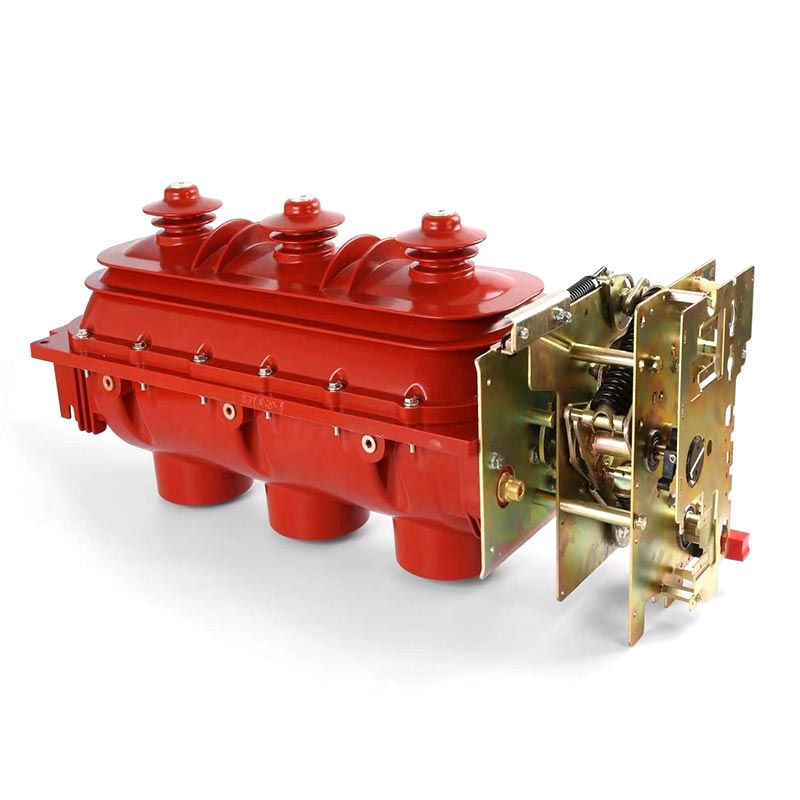

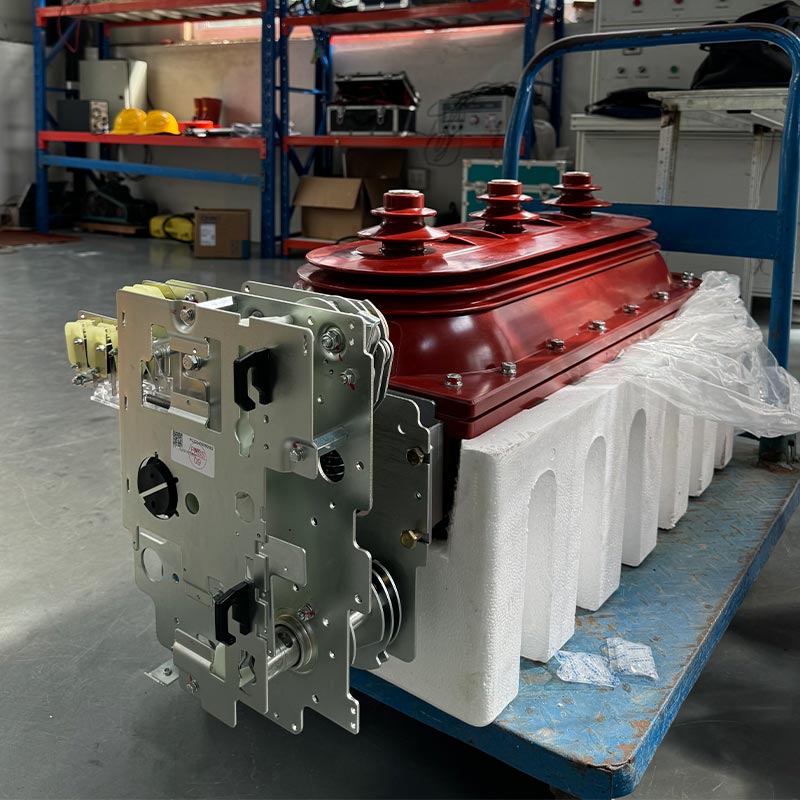

Usune RMU Load Break Switch-ek independentean garatutako hiru produktu mota biltzen ditu batez ere: barruko AC SF6 tentsio handiko karga etengailuak, karga-etengailu-fusible konbinazio aparatuak eta kable-buruan muntatutako karga-etengailuak, FLN36-12D (karga etengailua) eta FLRN36-12D (karga etengailua-fusible konbinazio aparatua) modeloak estaltzen ditu. Produktu hauek potentzia-banaketa agertoki ezberdinen beharrak ase ditzake, eta bereziki egokiak dira konplexurako Txinako energia sistemaren eskakizun operatiboak. Zhejiang Usune Electric Co., Ltd.-ren oinarrizko produktu gisa, hau etengailua konpainiaren fabrika modernoan fabrikatzen da, prozesu osoan zehar kalitate proba zorrotzak eginez errendimendu egonkorra eta fidagarria bermatzeko.
1. Usunek urte asko daramatza goi-tentsioko ekipamendu elektrikoen I+G-n eta ekoizpenean parte hartu duena, eremuko aplikazioetan esperientzia aberatsa pilatzea. RMU karga etengailuaren etengailua oso erabilia izan da milakatan proiektuak bai nazioartean, bai nazioartean, hainbat ingurunetan duen moldagarritasuna eta fidagarritasuna egiaztatuz.
2. RMU Load Break Switch Usune-ren I+G talde profesionalak independenteki garatu zuen, aurreratuak xurgatuz. atzerriko teknologiak eta diseinua optimizatzea Txinako energia-sistemaren benetako ezaugarrietara egokitzeko. Bere arkua itzaltzeko printzipioak, egitura-diseinuak eta funtzionamendu-mekanismoak esperientzia profesional sakona islatzen dute goi-tentsioko etengailuen eremua.
3. Produktuak motako proba multzo osoa gainditu du, eta bere errendimendua guztiz betetzen du GB 3804, GB 16926, IEC. 60265, eta IEC 60420 arauak, bere autoritate teknikoa eta betetzen direla frogatuz.
4. Zigilatzeko egitura dinamiko eta estatiko berezi bat erabiliz, zigilatzeko errendimendu bikaina du eta hornituta dago. presio-neurgailu bisual batekin denbora errealean kontrolatzeko. Blokeo mekaniko fidagarriek segurtasun operatiboa bermatzen dute. As Fabrikatzaile profesionala, Usune-k salmenta osteko zerbitzu integrala eskaintzen du, bezeroen konfiantza areagotuz.
1. Karga-etengailua eta etxetresna elektriko konbinatuak isolatutako etxebizitza bateratua, etengailuaren gorputza, malgukia osatzen dute. funtzionamendu-mekanismoa, fusible-euskarria eta fusiblea aktibatzeko sistema. Kable-buruan muntatutako karga-etengailuak a dedikatu isolatutako etxebizitza eta malguki funtzionamendu mekanismo unibertsala.
2. Goiko eta beheko karkasak epoxi erretxinaz botatzen dira, gasez betetako barrunbe itxia osatzeko. -ren biraketa komun mugikorren kontaktuak hiru posizio lortzen ditu: "itxiera", "irekitzea" eta "lurreratzea", malgua eta bermatuz. kommutazio fidagarria.
3. Mekanismoaren kutxaren aurrealdea SF6 presio-neurgailu bat eta posizio-adierazlea ditu. Posizioa adierazlea mugitzen den kontaktu-ardatz-ardatzarekin zuzenean lotuta dago, adierazle zehatza eta fidagarria bermatuz.
4. Presioa arintzeko ataka bat dago etxebizitzaren atzealdean. Matxura baten ondorioz barne-gainpresioaren kasuan, gasa atzerantz isurtzen da, aurrera ateratzea saihestuz eta langileen segurtasuna bermatuz.
5. Interblokeo mekaniko fidagarriak eskaintzen dira karga-etengailuaren eta lurrerako etengailuaren artean, eta artean Lurrerako etengailua eta aurreko atea (panela bat datozenak) gaizki funtzionatzeko arriskua saihesteko.
6. Kable-terminal muntatutako karga etengailuak ukipenaren aurkako aurrealdeko kable konektoreez hornituta daude, goi-tentsioa onartzen dutenak kable-konexioak sarrerako zein irteerako muturretan, eta bereziki kableen adarretarako/junturetarako diseinatuta daude. kutxak.
RMU Load Break Switch-ek SF6 gasa erabiltzen du arkua itzaltzeko bitarteko gisa, eta arku itzaltze bikaina erakusten du. errendimendua. Etengailuak korrontea hausten duenean, mugitzen diren eta geldiko diren kontaktuak bereizten dira, arku bat sortuz. Eremu magnetiko iraunkor batek bultzatuta, arkua azkar biratzen da kontaktuen inguruan, deionizazio azkarra eta hoztea, egungo zero-gurutzagunean itzaltzea; hautsi ondoren, maila altua duen etenaldi bikoitzeko tartea isolamendu-isolamendua sortzen da, hausteko ahalmen handia, kontaktuaren higadura minimoa eta elektrizitate luzea eragiten du bizitza.
Karga-etengailua pizteko, ixteko, irekitzeko eta lurreratzeko eragiketak egiteko erabiltzen da. Goiko operazio-zuloaren kontrolak lurreko etengailua, eta beheko funtzionamendu-zuloak karga-etengailua kontrolatzen du; itxi ondoren, bidaia udaberrian sinkronoki gordetzen du energia, eta eskuzko botoi baten edo fusiblearen seinale baten bidez bakarrik askatu daiteke bidaia.
Eskuzko mekanismoan oinarrituta, diseinu honek motorraren energia biltegiratzeko gailu bat eta bidaia-bobina gehitzen ditu. Eskuzko eta elektrikoa funtzionamendua independenteak dira eta ez dute bata bestearekin oztopatzen. Urruneko kontrola eta funtzionamendua onartzen ditu tentsioak AC220V, DC220V, DC110V eta DC48V barne hartzen ditu.
- Giro-tenperatura: -25 °C ~ +40 °C
- Altuera: 2000 m baino gehiago ez
- Hezetasuna: Eguneko batez besteko hezetasun erlatiboa ≤95%; hileko batez besteko hezetasun erlatiboa ≤90%; eguneko batez besteko ur-lurruna
presioa ≤2.2kPa; hileko batez besteko ur-lurrunaren presioa ≤1,8kPa
- Inguruko airea hautsik, kerik, gas korrosibo/sukoirik, lurrunik eta gatz kutsadurarik gabe
- Kanpoko bibrazioak eta interferentzia sismikoak arbuiagarriak dira
- Zirkuitu sekundarioak eragindako interferentzia elektromagnetikoen anplitudea ≤1,6kV
GB/T 11022-1999 "Tentsio handiko gailuen eta kontrol-gailuen baldintza tekniko komunak"-ren arabera. etengailuak baldintza normaletan funtzionatu behar du; benetako funtzionamendu-baldintzak normaltasunetik aldentzen badira (adibidez, 2000 m-tik gorako altuera, gehiegizko tenperatura, hezetasun handia eta kondentsazio erraza, etab.), erabiltzaileak behar du fabrikatzailearekin akordio bat lortzeko.
| Ez. | Elementua | Unitatea | Datuak | |
| FLN36-12D | FLN36-12D | |||
| 1 | Tentsio nominala | kV | 12 | 12 |
| 2 | Maiztasun baloratua | Hz | 50 | 50 |
| 3 | Korronte nominatua | A | 630 | 125 |
| 4 | Karga-etengailuaren denbora laburrean jasaten duen korronte nominala / zirkuitu laburren iraupena | kA/s | 20/3 | - |
| 5 | Lurreratze-etengailuaren epe laburrean jasaten duten korronte nominala / Zirkuitu laburren iraupena | kA/s | 20/2 | - |
| 6 | Insnalation korrontea | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Prospektiba Zirkuitu Laburren Eten Korrontea | kA | - | 50 | |
| 7 | Isolamendu maila baloratua | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Zirkuitu nagusiaren eta lurreratzeko zirkuituaren bizitza mekanikoa | Garaiak | 3000/2000 | 2000/2000 |
| 9 | SF6 gasaren presioa (neurri-presioa 20 ℃-n) | MPa | 0,04-0,05 | 0,04-0,05 |
| Eredua | Tentsio nominala (kV) | Fusiblearen korronte nominala (A) | Fusible estekaren korronte nominala (A) | Haustura-korronte nominala (kA) |
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
1. kasua: elektrizitatea banatzeko proiektua Hangzhou-ko (Txina) bizitegi-komunitate batean bizitegi-komunitate handi bat Hangzhou-k, elikadura-horniduraren egonkortasunerako eta segurtasunerako eskakizun handiekin, Usune FLRN36-12D karga-haustea hautatu zuen etengailu-fusible konbinazio-tresna bere oinarrizko energia banatzeko ekipo gisa alderatu ondoren. -n instalatuta erkidegoko azpiestazioa, 8 bizitegiko linea elektrikoak aldatzeaz eta babesaz arduratzen da eraikinak (1200 etxebizitza). 2024an martxan jarri zenetik, ekipoak 12 hilabete baino gehiagoz egonkor funtzionatu du inongo estropezu edo argindar etenaldirik gabe. Interblokeatzeko diseinu fidagarria eta SF6 arkua itzaltzeko errendimendua Eraginkortasunez saihestu akatsen korronteek eragindako elektrizitatearen etenaldiak, bizilagunen bizitza normala bermatuz. Hornitzaile gisa proiektu honetan, Usune-k instalazio-gidak eta ohiko mantentze-zerbitzuak eskaini zituen, laudorio handiak lortuz erkidegoko ondasunen kudeaketaren eta bizilagunen aldetik.
A1: produktuak motako proba multzo osoa gainditu du, eta bere errendimendua guztiz betetzen du GB 3804 "3kV~63kV AC-rekin Tentsio handiko karga etengailua", GB 16926 "Tentsio handiko karga etengailua-fusibleen konbinazio aparatua", eta IEC 60265 eta IEC 60420 arauak. Gainera, produktua Usunek independenteki garatzen du, kalitate kontrol zorrotzarekin prozesu osoan zehar lehengaien eskuratzetik fabrikako produkziora eta probak arte. Bere dinamika berezia eta zigilatzeko egitura estatikoak, denbora errealeko presioaren monitorizazioak eta blokeo mekaniko fidagarriak epe luzera bermatzen dute. funtzionamendu egonkorra.
A2: Produktua funtzionamendu-baldintza arruntekin bateragarria izateko diseinatuta dago (altuera ≤ 2000 m, tenperatura -25 °C). ~ +40 °C, etab.). Benetako funtzionamendu-baldintzak normaltasunetik aldentzen badira (adibidez, 2000 m-tik gorako altuera, gehiegizko tenperatura, hezetasun handia eta kondentsazioa), erabiltzaileek fabrikatzailearekin kontsultatu behar dute (Zhejiang Usune Electric Co., Ltd.) aldez aurretik. Usuneren I+G talde profesionalak konponbide pertsonalizatuak eman ditzake espezifikoetan oinarrituta produktuaren funtzionamendu egonkorra bermatzeko inguruneak.
