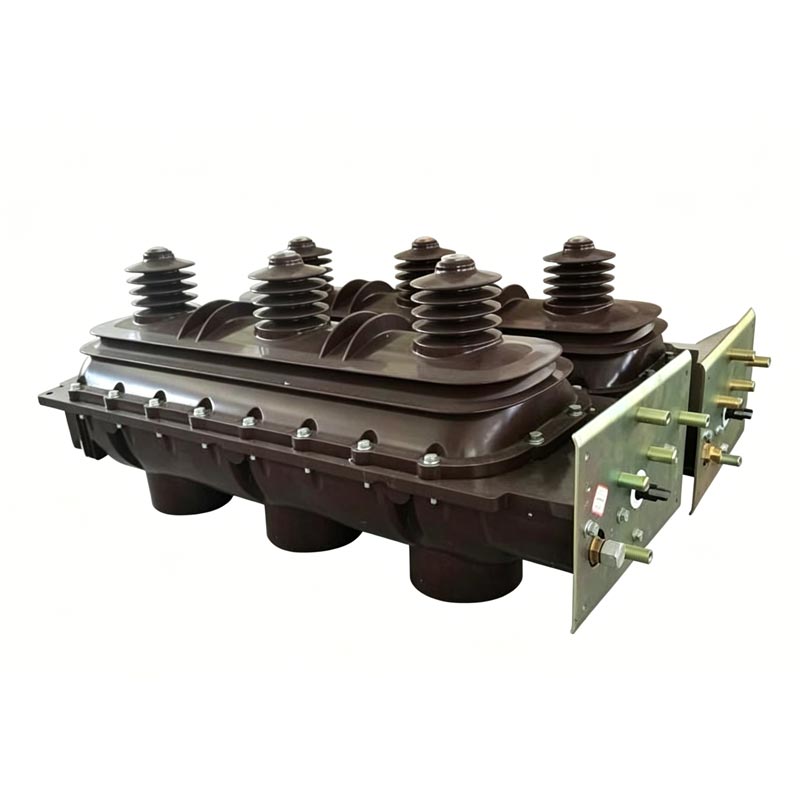

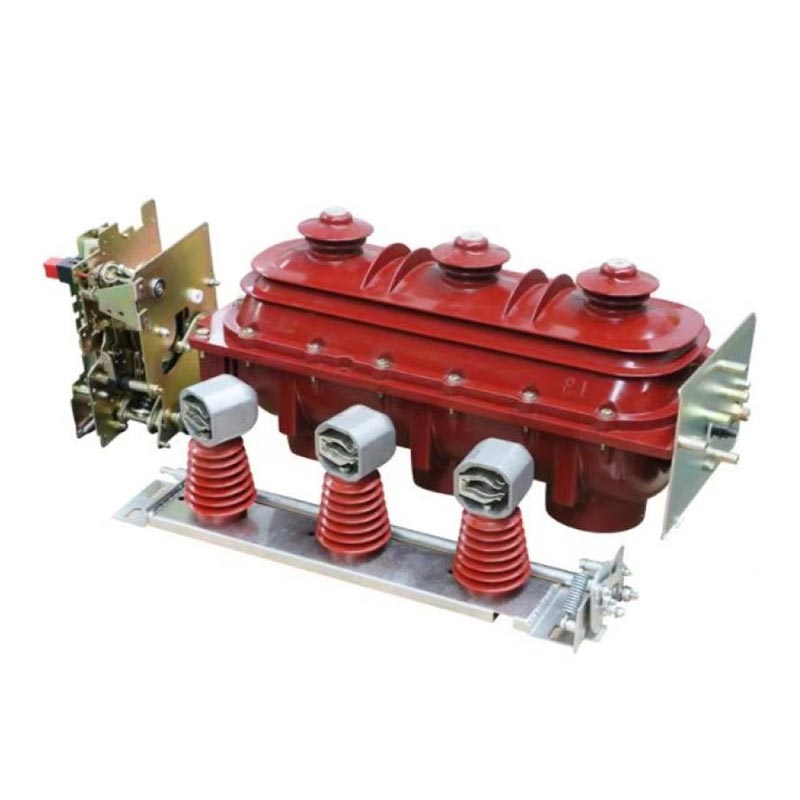

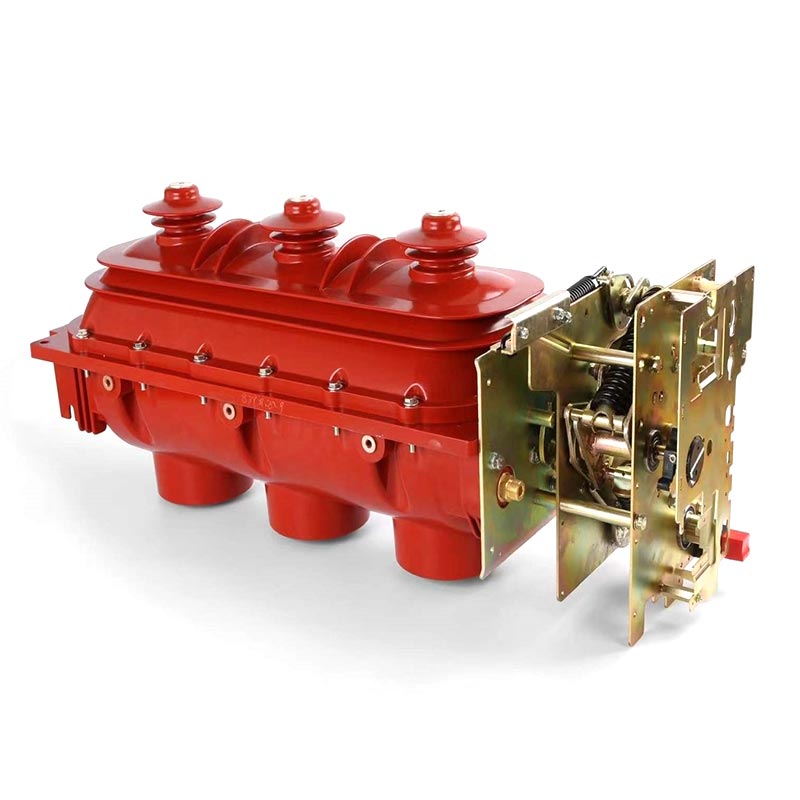

Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV seriea oinarrizko tentsio ertaineko etengailu bat da. independentean garatu eta fabrikatu Zhejiang Usune Electric Co., Ltd. Serie hau bereziki diseinatuta dago Barruko aplikazioetarako, 24kV eta 36kV-ko tentsio nominaletara moldagarria eta AC 50Hz eraztun trifasikorako egokia. sareak eta elikatze-erradial bikoitzeko sistemak. Usune, Txinan errotutako hornitzaile profesionala, aurreratua integratzen du teknologia eta esperientzia praktikoa produktu guztietan, etengailuek karga-korrontea modu egonkorrean kudeatu dezaketela bermatuz eta gainkargako korronteen kommutazioa, baita kargarik gabeko linea luzeen, kargarik gabeko transformadoreen kommutazio-eragiketak ere. eta kondentsadore-bankuak.
Serie honen abantaila nagusia malgutasuna da: korrontea mugatzen duten fusibleekin erabiltzen denean, zirkuitua ordezka dezake hausleak. Karga-etengailuak karga-korronte ezberdinen aldatzea kudeatzen du, korrontea mugatzen duen fusibleak, berriz gainkarga eta zirkuitulaburreko korronte handiagoak haustea. Horrek elektrizitatea banatzeko ekipoen kostua murrizten du eta elikatze-sistemaren segurtasuna eta egonkortasuna hobetzen ditu, industriaren aitorpen zabala lortuz.
Haustura bikoitza, hiru posizioko kontaktu birakarien diseinua hartzea, etengailuaren funtzionamendu-posizioa (itxita, irekia, lurrean) argi eta garbi definituta dago, funtzionamendu okerrak eraginkortasunez saihestuz eta kommutazio zehatza eta fidagarria bermatuz; du Instalazio trifasikoko diseinu orokorrak sinkronizazio ona, pieza gutxiago eta doikuntza erosoa eskaintzen ditu instalazioa, tokian bertan instalazioaren zailtasuna eta denbora nabarmen murriztuz.
Etengailua goiko eta beheko epoxi-galdaketako karkasekin itxita dago, barnean SF6 gasez beteta 0,045-0,07 MPa-tan. SF6 gasak isolamendu eta arkuak itzaltzeko propietate bikainak ditu, zirkuitu nagusia erabat zigilatzen du eta etxebizitza barruan lurreratzeko zirkuitua, kanpoko hezetasunetik, hautsetatik eta beste kutsatzaileetatik isolatuz. Hau isolamendu-errendimendu egonkorra bermatzen du barruko ingurune gogorretan ere, isolamendu akatsak saihestuz eta sistema elektrikoaren funtzionamendu segurua bermatuz.
Segurtasuna Usuneren produktuen diseinuaren oinarrian dago. Barne-arkuaren kasuan, atzeko egitura ahula etxebizitza automatikoki hautsiko da, eta, aldi berean, kabinetearen goiko presioa arintzeko balbula irekita, gainpresioaren gasa kabinetetik kanpo kanporatuz, kabinetearen leherketa eraginkortasunez saihestuz eta babestuz tokiko operadoreen eta inguruko ekipoen segurtasuna. Diseinu honek segurtasun-proba anitz gainditu ditu, betetzen du nazioarteko segurtasun estandarrekin, eta babes fidagarria eskaintzen du elektrizitatea banatzeko eragiketetarako.
Barruko 24kV 36kV karga-haustura etengailuak eskuzko eta elektrikoko funtzionamendu moduak onartzen ditu, hautatzeko moduak gunearen benetako eskakizunak. Funtzionatzeko erosoa eta fidagarria da, egitura mekaniko errazarekin eta errendimendu egonkorra, maiz aldatzeko eragiketetara moldagarria. Mantentzerik gabeko diseinua hartuta, luzea du zerbitzu-bizitza, 2000 ziklorainoko bizitza mekanikoarekin, ondorengo mantentze-kostuak eta lan-karga murriztuz.
| Ez. | Elementua | Unitatea | Datuak |
| 1 | Tentsio nominala | kV | 24 |
| 2 | Maiztasun baloratua | Hz | 50/60 |
| 3 | Korronte nominatua | A | 630/800 |
| 4 | 1 min. potentzia-maiztasuna jasateko tentsioa (hezea) | kV | 50 |
| 1 min. potentzia-maiztasuna jasateko tentsioa (lehorra) | 60 | ||
| 5 | Tximistaren bulkada jasateko tentsioa | kV | 125/150 |
| 6 | Zirkuitu laburren eten-korronte nominala (gailurra) | kA | 63 |
| 7 | Karga aktibo nominatua eta begizta itxiko haustura-korrontea | A | 50 |
| 8 | Transferentzia-korronte nominatua | A | 1200 |
| 9 | Zirkuitulaburrak egiteko korronte nominala (gailurra) | kA | 63 |
| 10 | Kablea Kargatzeko Haustura-korrontea | A | 50 eta 10 |
| 11 | Lurraren Matxura Kablea Kargatzen Haustura Korrontea | A | 20 |
| 12 | Gain-jasateko korronte nominatua | kA | 63 |
| 13 | Denbora laburrean jasaten duten korrontea (2s) | kA | 25 |
| 14 | Erresistentzia Mekanikoa | Garaiak | 2000 |
Funtzionamendu egonkorra eta fidagarria bermatzeko, Usune Indoor 24kV 36kV Load Break Switch-a erabili behar da. jarraian baldintzak (Txinan eta mundu osoan aplikazio errealaren esperientzian oinarrituta):
(a) Altuera: 1.000 metro baino gehiagokoa;
(b) Giro-tenperatura: Goiko muga +40 ℃, beheko muga -25 ℃;
(c) Hezetasun erlatiboa: eguneko batez bestekoa ≤% 95, hileko batez bestekoa ≤% 90;
(d) Inguruko airean gas korrosiborik, gas sukoirik edo ur-lurrunaren kutsadura nabarmenik ez;
(e) Bibrazio sarri edo gogorrik ez.
Kasu-azterketa: Hangzhou Hiri-Etxebizitza Energia Banatzeko Proiektua, Txina
Hangzhou-ko (Txina) bizitegi-eremu handi batek energia-eraginkortasuna, segurtasuna eta egonkortasuna eskakizun handiak zituen bere barruko elektrizitatea banatzeko gelak. Proiektuak 20 Usune barruko 24kV-ko karga etengailu etengailu hautatu zituen (FLN36-24kV serie) karga aldatzea eta bizitegiko elikadura-sistemaren babesa kudeatzeko. Izendatutako hornitzaile gisa proiektu honetarako, Usune-k instalazio-gida pertsonalizatua eta salmenta osteko zerbitzua eskaini zituen. Lantegia zorrotz produktu bakoitza bidali aurretik probatu du proiektuaren baldintza teknikoak betetzen direla ziurtatzeko. Berez geroztik 2023an martxan jartzean, etengailuek egonkor funtzionatu dute isolamendu-akatsik edo matxurarik gabe, eraginkortasunez 5.000 etxe baino gehiagori elikadura-hornidura egonkorra bermatzea. Proiektuko taldeak produktuaren errendimendua oso goraipatu du eta Usuneko zerbitzu profesionalak.
A1: Ez. Karga-etengailuak karga-korronteak eta gainkarga-korronteak aldatzeko erabiltzen dira batez ere, baita konektatzeko ere. eta deskargatu gabeko linea luzeak, deskargarik gabeko transformadoreak eta kondentsadore-bankuak deskonektatzea. Ezin dute modu independentean zirkuitulabur-korronteak etetea. Zirkuitu labur-korronteak kudeatzeko, karga-etengailuekin konbina daitezke korrontea mugatzeko fusibleak. Korrontea mugatzen duten fusibleek gainkarga handiagoak eta zirkuitu laburrak etetea kudeatzen dute korronteak, eta konbinazio honek etengailuak ordezka ditzake, elikadura hornidurari babes osoa emanez sistema. Diseinu honek, Usunek optimizatutako urteetako esperientzia profesionalean oinarrituta, kostua eta segurtasuna orekatzen ditu.
A2: Usune barruko 24kV eta 36kV-ko karga etengailuetan SF6 gasa epoxi-galdaketako etxebizitza baten barruan dago zigilatuta. Estandarra presioa 0,045-0,07 MPa da. Presio baxuak etengailuaren isolamenduan eta arkua itzaltzeko errendimenduan eragina izango du. Erabiltzaileak lehenengo gas-ihesak egiaztatu behar dira. Isuriren bat aurkitzen bada, jarri harremanetan Usuneko salmenta osteko taldearekin berehala. A gisa Fabrikatzaile profesionala, Usune-k gas-ihesak detektatzeko eta konpontzeko zerbitzuak eskaintzen ditu. Isuria kendu ondoren, SF6 gasa presio estandarra bete behar da etengailuak normal funtzionatzen duela ziurtatzeko. Gomendagarria da eguneroko erabileran gasaren presioa aldizka egiaztatzeko.
