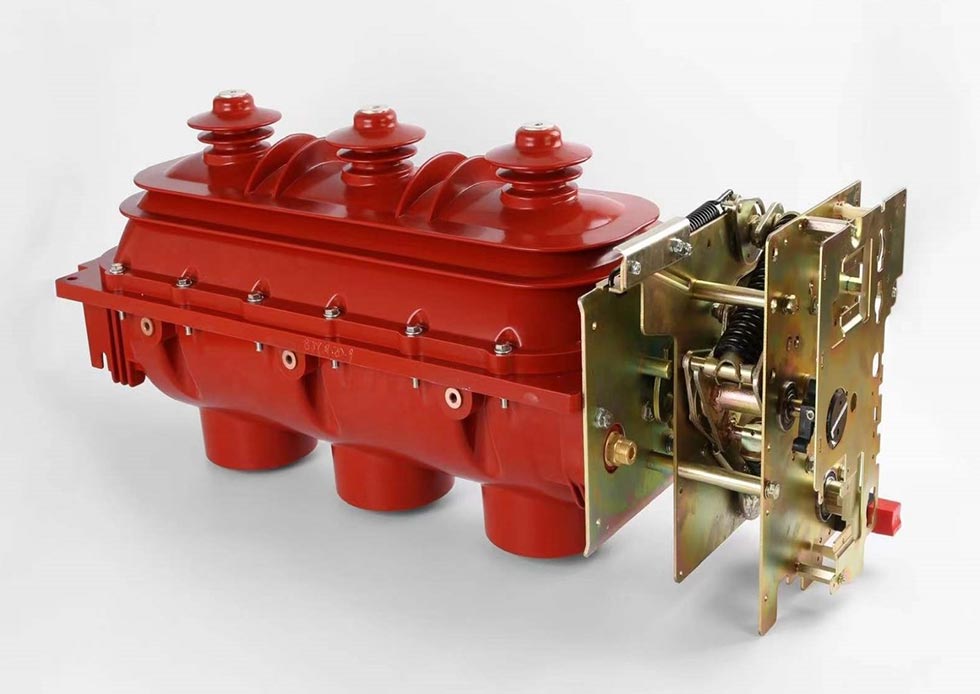

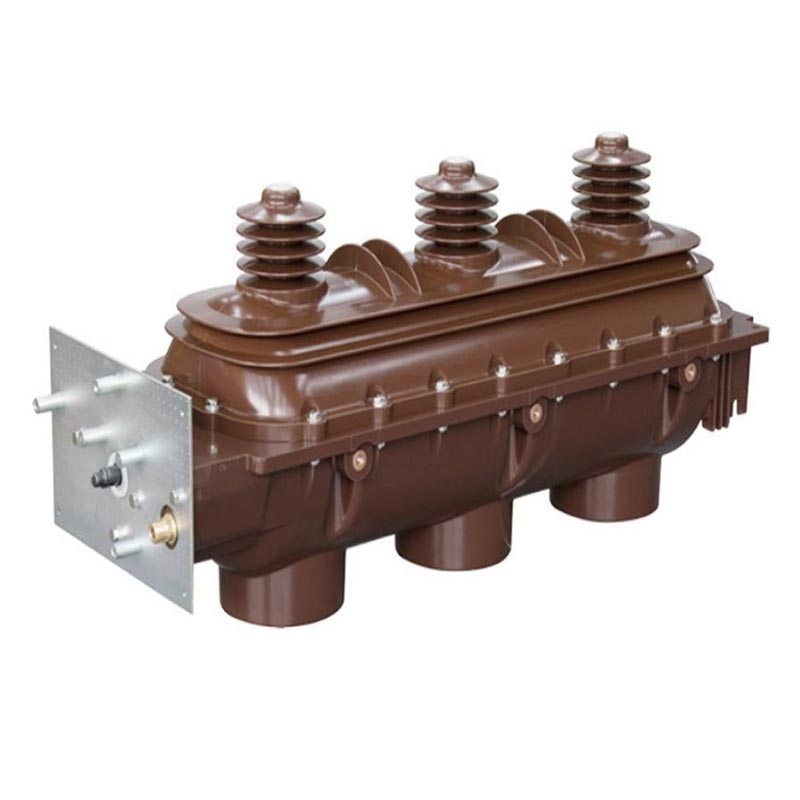

Barruko Sf6 Karga Etengailua

Usune Indoor Sf6 Load Switch tentsio handiko etengailuen belaunaldi berri bat da, barrualderako bereziki diseinatua. potentzia banatzeko eszenatokiak. Usuneren I+G talde profesionalak garatua, mota integrala jasan du probak eta bere errendimenduak GB3804, GB16926, IEC60265 eta IEC60420 estandarrak betetzen ditu.

Tentsio handiko ekipamendu elektrikoen fabrikatzaile profesional gisa, Usune-k ekoizpen-plantak estandarizatu ditu Txina, ekoizpen-ekipamendu aurreratuekin eta kalitate-kontroleko prozesu zorrotzekin hornitua, produktu bakoitza ziurtatzeko estandarrak betetzen ditu. Produktuek SF6 gasa erabiltzen dute isolamendu eta arkuak itzaltzeko medio gisa, abantailak eskaintzen dituztelako isolamendu-indar handia, arku itzalketa eraginkorra, egitura trinkoa eta bizitza luzea, eraginkortasunez karga-etengailu tradizionalen egonkortasun eskasaren eta mantentze-kostu handien minak konpontzea.

Oinarrizko Parametro Teknikoak

1. Sistema aplikagarriak: AC trifasikoa 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Arkua itzaltzeko ertaina: SF6 gasa (inertea, ez-toxikoa, elektronegatibitate handikoa, milisegundo-mailako eraginkortasun handikoa arkua itzaltzea)
3. Eragiketa-mekanismoa: Malguki-mekanismoa (eskuzko energia biltegiratze estandarra, aukerako irekiera elektrikoa eta urrutiko aginterako ixtea)
4. Lan-egoera: Hiru posizioko arkua itzaltzeko ganbera: "Itxi-Ireki-Lurra"
5. Zigilatzeko errendimendua: zigilatzeko diseinu dinamiko eta estatiko dedikatua, denbora errealeko presio-neurgailu batekin hornitua. jarraipena

Aplikazio-esparrua

Barruko SF6 karga etengailuak oso erabiliak dira barruko energia banatzeko agertokietan, hala nola industrian eta meatzaritzan enpresak, goi-eraikinak, hiri-etxebizitza-eremuak, azpiestazioak, merkataritza-gune handiak, aireportuak, metroak eta karga-korronteak aldatzeko ospitaleak, zirkuituak kontrolatzeko eta babesteko eta banaketa-transformadoreak; noiz Entxufean ukitzeko kablearen aurrealdeko konektore batekin hornituta, bereziki egokiak dira kable-adarrarako (konexio) kutxak.

Parametro Tekniko Nagusiak

Egiturazko Ezaugarriak eta Segurtasun Abantailak

1. Goi Mailako Isolamendua eta Arku-Itzaltzeko Egitura

Goiko eta beheko maskorrak injekzio epoxi erretxinaz moldatzen dira, eta gasez betetako barrunbe zigilatu bat osatuz. kanpo-ingurunea modu eraginkorrean isolatzen du. Hiru posizioko arkua itzaltzeko ganberak ixten du, irekitzea eta lurreratzeko eragiketak urratsez urrats mugikorren kontaktu arrunt baten biraketaren bidez, argia bermatuz. egoera eta funtzionamendu fidagarria. SF6 gasak indar dielektriko handia eta arkua itzaltzeko errendimendu bikaina du, piztean sortzen den arkua azkar itzaliz.

2. Zigilatze fidagarria eta presioaren jarraipena

Indoor SF6 Load Switch-ek zigilatzeko diseinu dinamiko eta estatiko dedikatu bat erabiltzen du, zigilazio bikaina eskaintzen duena. errendimendua eta SF6 gasaren ihesa saihestea. Presio-neurgailu bat nabarmen kokatuta dago mekanismoaren kutxan kontrolatzeko gasaren presioa denbora errealean, operadoreek balizko arriskuak garaiz hautematea erraztuz.

3. Segurtasun Interblokeo Integralak

Interblokeo mekaniko fidagarriak instalatzen dira karga-etengailuaren eta lurrerako etengailuaren artean, eta artean Lurreratzeko etengailua eta aurreko atea (armairu motako potentzia banatzeko), funtzionamendu okerra saihestuz eta bermatuz langileen eta ekipoen segurtasuna. Berdintze babes-estalkia hornituta dago irteeraren muturrean hobetzeko isolamendu-errendimendua.

4. Funtzionamendu malgua eta espazioa aurrezteko diseinua

Konfigurazio estandarrak udaberriz kargatutako eskuzko funtzionamendu-mekanismoa barne hartzen du; aukerako irekiera eta itxiera elektrikoa urrutiko kontrola egiteko aukera ematen du. Bere egitura trinkoak eta aztarna txikiak altuera handiko eraikinetarako egokia da, txikia azpiestazioak eta instalazio-espazio mugatua duten beste aplikazio batzuk.

Erabilera Baldintzak

1. Funtzionamendu Baldintza Normalak

- Giro-tenperatura: -25 ℃ ~ + 40 ℃
- Altuera: 2000 m baino gehiago ez
- Hezetasuna: Eguneko batez besteko hezetasun erlatiboa <%95, hileko batez bestekoa <90%; eguneko batez besteko lurrun-presioa ≤2.2kPa, hileko batez bestekoa ≤1,8kPa

2. Funtzionamendu-baldintza bereziak

GB/T11022-1999 estandarraren arabera, Indoor Sf6 Load Switch-ek baldintza normaletan funtzionatu behar du. bada funtzionamendu-baldintzak ez dira betetzen (adibidez, 2000 m-tik gorako altitudea, gehiegizko tenperatura eta hezetasuna, etab.), mesedez aldez aurretik fabrikatzailearekin kontsultatu produktuaren funtzionamendu normala ziurtatzeko.

Mundu errealeko aplikazio kasua

Kasu praktikoa: Txinako Urban Metro Power Banaketa Proiektua

Funtsezko metroko linea batek barruko tentsio handiko karga etengailu fidagarriak behar ditu bere geltokiko elektrizitatea banatzeko sistemarako, ekipoen segurtasun, egonkortasun eta trinkotasun maila altuak eskatzen ditu. Proiektu honek Usune FLN36-12D hautatu zuen eredua, bere egitura trinkoa metroen espazio mugatu baterako egokia den. Bere zigilatzea fidagarria eta arkua itzaltzeko errendimenduak funtzionamendu egonkorra bermatzen du lurpeko ingurune hezean. Martxan jarri zenetik 2024an, zero hutsegite izan ditu eta proiektuaren jabearen laudorio handiak jaso ditu.

Ohiko galderak

Q1: Zer egin behar dut etengailuko SF6 gasaren presio-neurgailuak irakurketa anormal bat erakusten badu?

A1: Utzi berehala etengailua erabiltzeari ekipoen kalteak edo segurtasun istripuak ekiditeko. Lehenik eta behin, egiaztatu gas-ihesak. Bada ez dago ihesik, itxaron tenperatura berreskuratu arte eta behatu presioa normaltasunera itzultzen den. Bada ihesa bada edo presioa ezin da berreskuratu, jarri harremanetan Usuneko salmenta osteko zerbitzu-taldearekin berehala. The fabrikatzaileak teknikari profesionalak bidaliko ditu arazoa kudeatzeko.

2.G.: Usune Indoor SF6 Load Switch erabil al daiteke 2000 m-ko altitudetik gorako inguruneetan?

A2: Funtzionamendu-altuera arrunta ez da 2000m gainditzen. Altuera handiagoak isolamenduaren errendimenduan eragina izango du. urtean erabiltzen bada altuera handiko inguruneak, aldez aurretik Usuneri kontsultatu. Hornitzaile profesional gisa, pertsonalizatuta eman dezakegu irtenbideak eta doitu isolamenduaren diseinua funtzionamendu egonkorra bermatzeko.

Q3: Zenbat aldiz behar du produktuak mantentze-lanak, eta zeintzuk dira oinarrizko mantentze-elementuak?

A3: Baldintza normaletan, mantentze integrala gomendatzen da 1-2 urtean behin. Oinarrizko elementuak hauek dira: (1) SF6 gasaren presioa eta zigilatzea egiaztatzea; (2) Blokeo mekanikoen fidagarritasuna egiaztatzea; (3) Etengailua garbitzea eta mekanismo kutxa gainazalak; (4) Posizio-adierazleen zehaztasuna egiaztatzea; (5) Funtzionamendu-mekanismoa egiaztatzea eta behar bezala lubrifikatzailea gehitzea. Xehetasunak lortzeko, ikusi produktuaren eskuliburua edo jarri harremanetan salmenta osteko zerbitzuarekin. Usune mantentze-lanetako prestakuntza profesionala ere eskaintzen du.

Markaren Konpromisoa eta Salmenta Osteko Zerbitzua

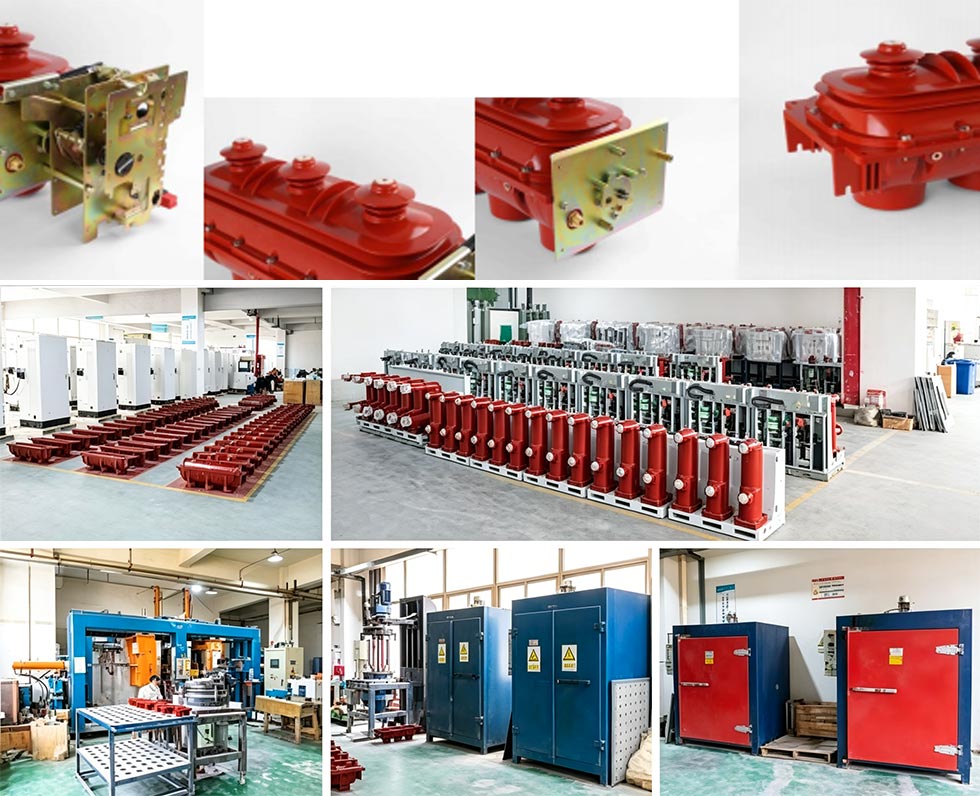

Tentsio handiko ekipamendu elektrikoen fabrikatzaile eta hornitzaile profesional gisa, Usune-k ekoizpen estandarizatu du landareak Txinan. "Kalitatea lehenik, segurtasuna lehenik" printzipioari eutsiz, produktu guztiek kalitate zorrotza jasaten dute fabrikatik irten aurretik ikuskatzea, produktuaren autoritatea bermatzeko dagozkion ziurtagiri estandarrak betez eta fidagarritasuna.

Salmenta osteko zerbitzu integralak eskaintzen ditugu, besteak beste, instalazioaren orientazioa, martxan jartzea, mantentzea eta prestakuntza teknikoa. Gure salmenta osteko taldea teknikari profesional esperientziadunek osatzen dute, berehala erantzuten dutenak beharrak eta irtenbide eraginkorrak ematea. Beti defendatzen dugu oinarrizko kontzeptua "Dena seguru erabiltzeko elektrizitatea" eta erabiltzaileekin lan egin energia banatzeko ingurune seguru eta egonkorra sortzeko.
