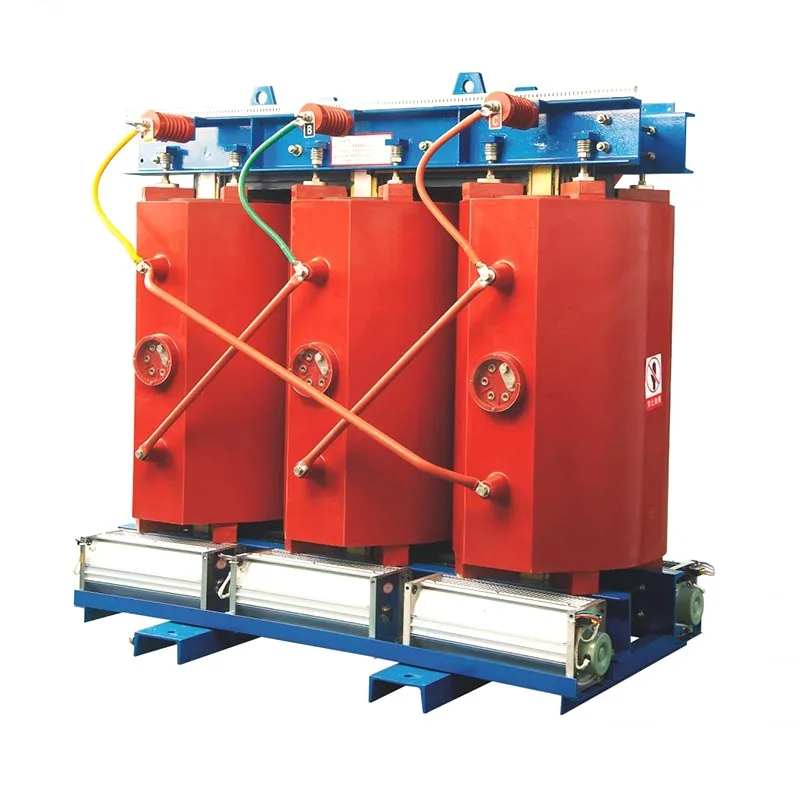

An11kV 1000kVA Mota Lehorreko Transformadorea11 kV-ko hornidura batetik erabilera-tentsio baxuago batera energia elektrikoa transferitzeko diseinatutako tentsio ertaineko banaketa-transformadore bat da, isolamendu elektrikoa, tentsio-egonkortasuna eta potentzia-banaketa segurua mantenduz. Gida honek bere eraikuntza, funtzionamendu-printzipioa, zehaztapenak, aplikazioak, instalazio-gogoetak, babes-baldintzak, mantentze-praktikak eta industria- eta merkataritza-sistema elektrikoen erosketa-puntuak azaltzen ditu.
1000 kVA-ko transformadore batek 1000 kilovolt-ampereko itxurazko potentzia-ahalmena ematen du, eta 11kV-ek tentsio-klase primarioa identifikatzen du. Olioan murgilduta dagoen transformadore batek ez bezala, lehorreko transformadore batek airea erabiltzen du hozte-bitarteko gisa eta ez da olio isolatzaile mineralean oinarritzen. Galdaketa-erretxina diseinuek barruko azpiestazioetarako, eraikin komertzialetarako, industria-lantegietarako, datuekin lotutako instalazioetarako, energia berriztagarrietarako instalazioetarako eta suteen portaera, mantentze-lanak, espazioa eta ingurumen kontuak garrantzitsuak diren beste toki batzuetarako irtenbide trinkoa eman dezakete.
Benetako zehaztapena ez da inoiz hautatu behar izen-plakaren baloraziotik bakarrik. Tentsio sekundarioa, bektore-taldea, inpedantzia, isolamendu-maila, harilkadura-materiala, tenperatura igoera, hozte-metodoa, itxituraren babesa, altitudea, giro-tenperatura, karga harmonikoa, zirkuitu-labur-baldintzek eta aplikagarriak diren estandarrak eragiten dute azken diseinuan.
An11kV 1000kVA Mota Lehorreko Transformadoreatentsio ertaineko elektrizitatea murrizteko erabili ohi den transformadore elektriko trifasikoa da, beheranzko banaketarako eta ekipo elektrikoetarako egokia den tentsio baxuago batera murrizteko. Transformadoreak 1000kVA-ko itxurazko potentzia nominala du eta 11kV-ko tentsio primarioa.
Epeamota lehorraesan nahi du transformatzaileak ez duela olio isolatzaile likidorik erabiltzen isolamendu eta hozte-euskarri nagusi gisa. Diseinuaren arabera, harilkiak irekita egon daitezke, hutsean presioa inpregnatuta edo erretxinan kapsulatu. Galdaketa-erretxinaren eraikuntza bereziki ohikoa da babes mekanikoa, ingurumenarekiko erresistentzia eta isolamendu likidoarekiko menpekotasun murriztua behar diren tokietan.
IEC 60076-11 72,5 kV-ko tentsio altuenak dituzten ekipamendu lehorreko potentzia-transformadoreak eta gutxienez 1,1 kV-tik gorako haize bat duten ekipamendu lehorreko potentzia-transformadoreak biltzen ditu, 11 kV-ko lehorreko transformadore-diseinu askotan zuzenki garrantzitsua delarik.
11kV-ek lehen mailako tentsio nominala adierazten du. Ekipamenduaren isolamendu-maila zehatza eta tentsio nominala proiektuaren zehaztapenetik eta aplikagarri den arautik baieztatu behar dira, tentsio nominaletik bakarrik ondorioztatu beharrean.
1000 kVA transformadorearen itxurazko potentzia nominala da. Karga elektrikoaren gaitasuna deskribatzen du zehaztutako funtzionamendu-baldintzetan, 1000 kW-ko irteera zuzena irudikatu beharrean.
Sistema trifasiko baterako, gutxi gorabehera karga osoko lineako korrontea kalkulatu daiteke:
Adibidez, 11 kV eta 1000 kVA-tan, karga osoko korronte primarioa gutxi gorabehera da52.5A. Bigarren mailako korrontea aukeratutako tentsio baxuko kalifikazioaren araberakoa da. 400 V-tan, adibidez, karga osoko korronte trifasiko teorikoa gutxi gorabehera da1.443A. Kalkulu hauek aldez aurretiko ingeniaritzarako erabilgarriak dira, eta azken kablea, etengailua, busbarra eta babes-hautaketak proiektuaren diseinu osoa jarraitu behar dute.
Lehorreko transformadore baten errendimendua hainbat osagai nagusiren diseinu koordinatuaren araberakoa da. 11 kV 1000 kVA unitate tipiko batek honako hauek ditu:
| Osagaia | Funtzio nagusia | Gogoeta garrantzitsua |
|---|---|---|
| Nukleo magnetikoa | Energia transferitzeko bide magnetikoa eskaintzen du | Nukleoaren materiala, junturaren diseinua eta galerak |
| HV harilkatzea | 11kV-ko hornidura jasotzen du | Isolamendua, material eroalea, bulkadari eustea |
| LV harizketak | Beharrezko tentsio baxuko irteera ematen du | Tentsioa, korronte-ahalmena, tenperatura igoera |
| Isolamendu-sistema | Elektrikoki energizatutako osagaiak bereizten ditu | Errendimendu termikoa, dielektrikoa, ingurumena |
| Erretxina Enkapsulatzea | Galdutako erretxina diseinuetan harilkiak babesten ditu | Galdaketa-kalitatea, hutsunearen kontrola, errendimendu termikoa |
| Hozte Sistema | Funtzionamenduan sortutako beroa kentzen du | AN edo ANAF funtzionamendua eta aireztapena |
Cast-erretxina diseinuetan, erretxinaz kapsulatutako harilkatuek isolamendu-egitura sendo bat eman dezakete bobinetan. Azken eraikuntza, ordea, eskatutako baldintza elektriko, termiko, ingurumen eta mekanikoen arabera ebaluatu behar da, erretxinako eraikuntzaren arabera soilik.
Transformadoreak indukzio elektromagnetikoaren bidez funtzionatzen du. Lehen harilkatuari 11kV-ko tentsio alternoa aplikatzen zaionean, fluxu magnetiko alterno bat sortzen du nukleoan. Fluxu magnetiko honek bigarren mailako harilarekin lotzen du eta bira-erlazioaren araberako tentsio bat eragiten du.
Aire naturalaren hoztean, beroa zati aktiboetatik inguruko airera mugitzen da konbekzio eta erradiazio bidez. Eskakizun termiko handiagoak dituzten aplikazioetarako, behartutako aire haizagailuak gehi daitezke. Hautatutako hozte antolamenduak transformadorearen zehaztutako kalifikazioarekin eta funtzionamendu-ingurunearekin bat etorri behar du.
Erosle batek fitxa tekniko osoa eskatu beharko luke "11kV 1000kVA" arabera soilik erosi beharrean. Proiektuaren zehaztapen tipiko batek honako hau zuzendu behar du:
| Parametroa | Zergatik Garrantzitsua |
|---|---|
| Ahalmen baloratua | Potentzia itxurazko kalifikazioa zehazten du: 1000 kVA. |
| Tentsio primarioa | Benetako tentsio ertaineko sarearekin bat etorri behar da. |
| Bigarren mailako tentsioa | Beheko ekipoekiko bateragarritasuna zehazten du. |
| Maiztasuna | Proiektuaren balio arruntak 50Hz edo 60Hz dira. |
| Bektore taldea | Fase-desplazamendua eta harizketaren konexioa definitzen ditu. |
| Inpedantzia | Tentsioaren erregulazioan eta akats-korrontearen portaeran eragiten du. |
| Galerak | Funtzionamendu-tenperaturan eta bizi-zikloko energia-kontsumoan eragiten du. |
| Tenperatura igoera | Funtzionamendu-baldintza termikoak eta isolamendu-baldintzak zehazten ditu. |
| Isolamendu maila | Garrantzitsua erresistentzia dielektrikorako eta sistemaren koordinaziorako. |
| Itxitura/IP balorazioa | Transformadorea ingurumen- eta ustekabeko ukipen-arriskuetatik babesten du. |
Argitaratutako fabrikatzaileen zehaztapenek erakusten dute 11kV-mailako 1000kVA lehorreko transformadoreek galera-balioak, haize-materialak, dimentsioak, bektore-taldeak, inpedantzia-balioak eta hozte-antolamenduak izan ditzaketela. Hori dela eta, parametro hauek eredu zehatzerako berretsi behar dira 1000 kVA-ko transformadore guztiak teknikoki baliokideak direla suposatu beharrean.
Lehorreko transformatzaileen teknologia bereziki erabilgarria da instalazio-inguruneak barruko funtzionamenduan, suteen kontuetan, likido-isolamendu-baldintzetan murriztean edo mantentze-lan sinplifikatuan jartzen dituenean.
IEC 60076-11-k klima-klaseak, altitudearekin erlazionatutako gogoetak termiko eta dielektrikoak, itxituraren kudeaketa, suteen portaera eta sailkapen sismikoa ere jorratzen ditu, transformadorearen zehaztapenetan ingurumen-baldintzak zergatik kontuan hartu behar diren azaltzen du.
11kV-ko 1000kVA lehorreko transformadore bat erabil daiteke 11kV-ko banaketa-sistema batek ahalmen ertaineko transformadore jaitsiera behar duen guztietan eta instalazio-baldintzak lehorreko teknologiarekin bateragarriak diren tokietan.
Transformadorea aukeratzeko sistema elektrikotik hasi behar da produktuen katalogotik baino. Ondorengo kontrol-zerrendak zehaztapenen hutsuneak saihesten lagun dezake:
Ondo diseinatutako transformadore batek ere gaizki funtziona dezake instalazioaren inguruneak ez badu behar adinako sakea, aireztapena, babesa edo koordinazio elektrikoa ematen.
Instalazio-baldintzak ez dira xehetasun mekanikoak soilik. IEC 60076-11-k bereziki aitortzen du altitudearen eta ingurumen-baldintzek transformadoreen errendimendu termiko eta dielektrikoetan duten eragina, beraz, parametro hauek zehaztapen-etapan deklaratu behar dira.
Lehorreko transformatzaileek, oro har, olioarekin lotutako mantentze-lanak saihesten dituzte, baina oraindik aldizkako ikuskapena behar dute. Mantentze-maiztasuna fabrikatzailearen argibideen, funtzionamendu-baldintzen, tokiko araudiaren eta instalazioaren kritikotasunaren arabera ezarri behar da.
| Ikuskapen Eremua | Zer egiaztatu |
|---|---|
| Harilak | Kutsadura ikusgarria, kaltea, isurketa-marka anormalak edo hondatzea. |
| Konexioak | Terminalaren egoera, estankotasuna, gainberotze seinaleak eta kablearen egoera. |
| Hoztea | Aire pasabideak, aireztapena, haizagailuak daudenean eta tenperatura anormala. |
| Tenperaturaren jarraipena | Sentsoreen irakurketak, alarmak, kontroladorearen funtzionamendua eta joera historikoak. |
| Ingurumena | Hautsa, hezetasuna, atmosfera korrosiboa eta gelaren aireztapena. |
Mantentze-neurri praktikoenetako bat hozte-azalak eta aireztapen-bideak garbi mantentzea da. Gehiegizko hautsak bero-transferentzia murriztu dezake eta isolamendu-baldintza desiragarriak sor ditzake denboran zehar.
Lehorreko eta olioan murgildutako transformadoreek tentsio ertaineko banaketa eginkizunak bete ditzakete, baina haien eraikuntza eta instalazioaren ezaugarriak desberdinak dira.
| Faktorea | Mota Lehorra | Olioa Murgilduta |
|---|---|---|
| Euskarri isolatzailea | Airearen eta/edo isolamendu solidoaren sistema | Likido isolatzailea |
| Petrolioaren kudeaketa | Ez da beharrezkoa | Diseinu eta funtzionamendu baldintzen arabera eskatzen da |
| Barruko Instalazioa | Aplikazio arrunta | Tokiko diseinu eta segurtasun eskakizunen araberakoa da |
| Suaren inguruko gogoetak | Transformadore-olioaren suaren kargarik ez | Likido mota eta instalazio-baldintzak kontuan hartzea eskatzen du |
| Mantentze tipikoa | Ikuskapena, garbiketa, konexioak, hoztea eta monitorizazioa | Likidoekin lotutako ikuskapen eta mantentze-baldintzak barne hartzen ditu |
Teknologia egokia proiektuaren araberakoa da, arau unibertsala baino. Karga-profila, espazioa, ingurumen-baldintzak, suaren baldintzak, instalazioaren kokapena, hasierako kostua, bizi-zikloaren kontuak eta tokiko araudia ebaluatu behar dira.
Nazioarteko kontrataziorako, komunikazio teknikoa aipatutako prezioa bezain garrantzitsua da. Eskaera egin aurretik, erosleek transformadorearen konfigurazio zehatza biltzen duen dokumentazio argia eskatu beharko lukete.
Transformadore-fabrikatzaile finkatuek argitaratutako dokumentazio teknikoak frogatzen du 11kV eta 1000kVA-ko kalifikazio berdinak dituzten transformadoreek ere desberdina izan dezaketela harilaketa-materialean, galera-balioetan, bektore-taldeetan, inpedantzian, isolamendu-sisteman, dimentsioetan eta hozte-konfigurazioan.
Zhejiang Usune Electric Co., Ltd.Transformadore irtenbide pertsonalizatuak bilatzen dituzten bezeroentzako hornitzaile potentzial gisa aurkez daiteke. Proiektuaren aurrekontu zehatz baterako, erosleak sistema elektrikoaren parametroak, instalazio-ingurunea, aplikagarriak diren estandarrak, entrega-helmuga eta beharrezko osagarriak edo itxituraren zehaztapenak eman beharko ditu.
Industria-aplikazio askotan egokia izan daiteke 11kV-ko hornidura, tentsio sekundarioa, karga-profila, instalazio-baldintzak, babes-sistema eta beharrezko ahalmena proiektuarekin bat datozenean. Benetako kargaren kalkulua hautatu baino lehen amaitu behar da.
11 kV-ko sistema trifasikorako, karga osoko korronte primario teorikoa 52,5 A-koa da gutxi gorabehera. Benetako sistemaren diseinuak transformadoreen tolerantzia, funtzionamendu-baldintzak, babes-ezarpenak eta sarearen ezaugarriak ere kontuan izan behar ditu.
Bigarren mailako tentsioa proiektuaren espezifikoa da. Behe-tentsioko konfigurazio arruntak 400V, 415V eta 433V dira, baina beste tentsio batzuk diseinatu daitezke sistema elektrikoaren arabera.
Ez derrigorrez. Lehorreko transformadore askok airearen hozte naturalarekin funtzionatzen dute. Behartutako aire hoztea gehi daiteke diseinuak ahalmen termiko handiagoa edo funtzionamendu baldintza zehatzak eskatzen dituenean.
IEC 60076-11:2018 IEC estandar nagusia da, zehazki, lehorreko potentzia-transformadoreak bere esparruan definitutako esparruan. Nazio, eskualde, proiektu, instalazio edo eraginkortasun baldintza osagarriak ere aplika daitezke.
kVA-k itxurazko potentzia neurtzen du, kW-ek, berriz, potentzia aktiboa. Erlazioa potentzia-faktorearen araberakoa da: kW = kVA × potentzia-faktorea. Hori dela eta, 1000kVA-ko transformadore bat ez da automatikoki deskribatu behar 1000kW-ko potentzia-iturri gisa.
Fabrikatzaile askok parametroak konfigura ditzakete, hala nola tentsio sekundarioa, bektore-taldea, harilkadura-materiala, inpedantzia, txorrota-sorta, itxitura, hozte-antolamendua, osagarriak eta monitorizazio-sistema proiektuaren eskakizunen arabera. Pertsonalizazio bakoitza aplikagarria den estandar teknikoaren aurka berretsi behar da.
An11kV 1000kVA Mota Lehorreko Transformadoreatentsioaren eta ahalmenaren zifren konbinazio bat baino gehiago da. Bere errendimendu erreala diseinu elektrikoaren, isolamenduaren, kudeaketa termikoaren, harilaren eraikuntzaren, nukleoen galeraren, inpedantziaren, ingurumen-baldintzen, babesaren, instalazioaren eta mantentze-lanen arteko elkarrekintzaren araberakoa da.
Ingeniaritza-taldeentzat eta erosketa-zuzendarientzat, ikuspegi fidagarriena eskakizun elektriko osoarekin hastea eta gero proposamen tekniko zehatza eskatzea da. Bermatutako galerak, isolamendu-mailak, bektore-taldea, inpedantzia, tenperatura-igoera, dimentsioak, probak, osagarriak eta zerbitzu-laguntza konparatzeak aukeratutako transformadoreak benetako aplikazioarekin bat egiten duela ziurtatzen lagun dezake.
Zhejiang Usune Electric Co., Ltd. tentsio ertaineko lehorreko transformadoreen eskakizunak eta proiektuaren konfigurazio espezifikoak ebaluatzen dituzten bezeroei lagun diezaieke. Azpiestazio berri bat planifikatzen ari bazara, industria elektriko sistema bat berritzen ari bazara edo 11 kV-ko 1000 kVA-ko transformadore bat bilatzen ari bazara merkataritza edo azpiegitura proiektu baterako,jarri gurekin harremanetanzure tentsioarekin, ahalmenarekin, maiztasunarekin, instalazio-baldintzekin eta baldintza teknikoekin, transformatzaileen irtenbide egoki bat eztabaidatzeko.
-
