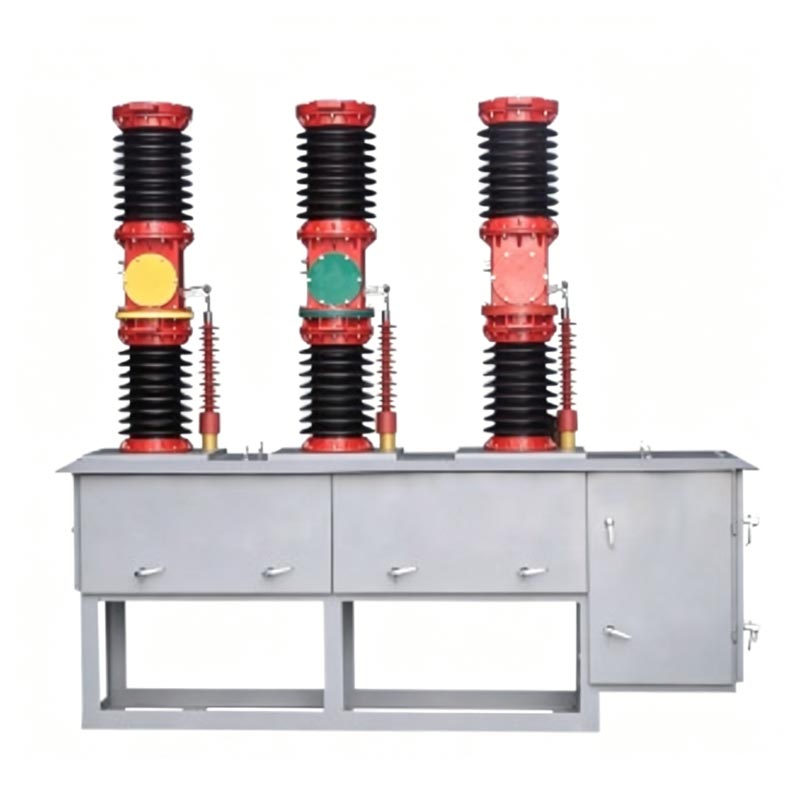

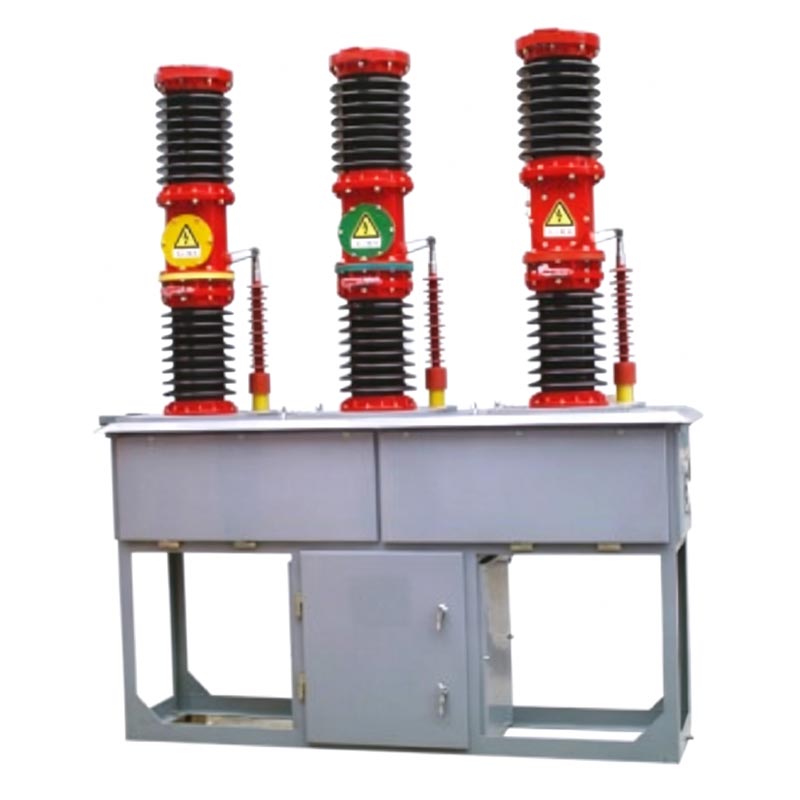

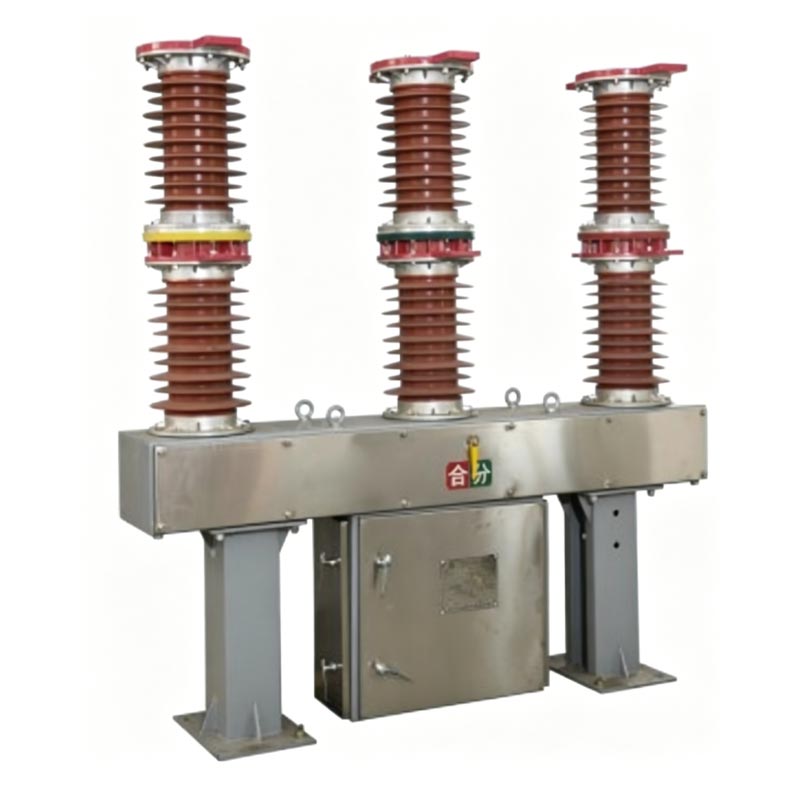

Usune Zw7-40.5 Kanpoko hutseko etengailua kanpoko tentsio handiko hutseko etengailua 50Hz-rako egokia da. AC trifasikoa, 24-40,5 kV-ko potentzia transmititzeko eta banatzeko sistemak, batez ere sistema kontrolatzeko, babesteko, sekzionatzea, eta kondentsadore-banku aldatzea. Berrezargailu batekin batera erabiltzen denean, segmentazio adimentsua ahalbidetzen du elektrizitate-sistemaren kontrola berriro ixtea; malgukia edo eragile elektromagnetikoak mekanismoak onartzen ditu, mekaniko egonkorra du errendimendua, eta ez du sute edo lehertzeko arriskurik; GB1984-1989 "AC High Voltage Circuit Breakers"-a betetzen du eta IEC56, IEC62271-100 "High Voltage AC Circuit Breakers" estandarrak.
1. Haustura-errendimendu bikaina: hutsean arkua itzaltzeko teknologia erabiltzen du, haustura indartsua sortzen duena.
edukiera, bizitza elektriko luzea eta 10.000 ziklorainoko bizitza mekanikoa.
2. Mantentzerik gabekoa eta fidagarria: egitura sinplea, ohiko mantentze-lanak behar ez duena eta bizitza luzea.
3. Isolamendu eta kutsaduraren aurkako errendimendu bikaina: kanpoko isolamendu errendimendu sendoa eta nabarmena
kutsaduraren aurkako gaitasuna.
4. Konfigurazio malgua eta adimentsua: korronte-transformadore integratu batekin horni daiteke (zehaztasuna 0.2S arte
klasea) neurketa eta lotura trifasikoa babesteko.
5. Eragiketa-mekanismoen bateragarritasun zabala: malgukietara edo eragile elektromagnetikoetara molda daiteke, ahalbidetuz.
funtzionamendu maiz eta fidagarria.
1. 24-40,5kV-ko transmisio- eta banaketa-lineak eta azpiestaziokoak
2. Hiri eta landa sare elektrikoa berritzeko eta handitzeko proiektuak
3. Parke eolikoak, eguzki-zentralak eta industria-energia-sistemak
4. Kondentsadore-bankuaren kommutazio eta lotura-disengailuen aplikazioak
5. Kostaldeko, altuera handiko eta oso kutsatutako eremuak
1. Proiektuaren izena: 35kV Wind Park Grid Connection Project Txina iparraldean
2. Bezeroa: State Grid Hebei Electric Power Co., Ltd.
3. Proiektuaren aurrekariak: parke eoliko hau hezetasun handiko, gatz-ihindura handia duen kostaldeko eremu batean dago kokatuta trumoi-ekaitzak maiz. Bere 35kV-ko irteerako linea-sistemak etengailu fidagarriak behar ditu kontrolerako, akatsetarako isolamendua, eta berrezartze automatikoko eragiketak.
4. Irtenbidea: Uxin Electric-ek 12 Zw7-40.5 Kanpoko Hutseko Etengailu sorta eman zituen, hornituta. malguki bidezko mekanismoak eta 0.2S klaseko korronte transformadore integratuak.
5. Aplikazioaren lorpenak
- Funtzionamendu egonkorra 5 urtez baino gehiagoz hezetasun handiko eta gatz-ihindura handiko inguruneetan
- % 100eko arrakasta-tasa 187 zirkuitulaburra hausteko eragiketetan
- Berrezartze funtzio adimendunak energia etenaldiaren denbora % 85 murrizten du
- Mantentzerik gabeko diseinuak urteko eragiketa eta mantentze kostuak % 60 murrizten ditu
6. Bezeroen iritzia
"Usune Zw7-40.5 Kanpoko Hutseko Circuit Breaker-ek errendimendu oso fidagarria erakutsi du gure kostaldean. parke eolikoa. Kutsaduraren prebentzioaren errendimendua eta babes adimendunaren funtzioak nabarmen hobetu dira sarearen egonkortasuna». – Proiektuaren zuzendaria, State Grid Hebei Electric Power Co., Ltd.
| Elementua | Unitatea | Parametroak | |
| Tentsio nominala | kV | 40.5 | |
| Isolamendu maila nominatua | 1min Potentzia-maiztasuna jasateko tentsioa | kV | 95 |
| Tximista-bulkada jasateko tentsioa (gailurra) | kV | 185 | |
| Korronte nominala | A | 630/1000/1250/1600/2000 | |
| Zirkuitulaburra uzteko korronte nominala | kA | 12.5/16/20/25/31.5 | |
| Eragiketa-sekuentzia baloratua | 0-0,3s-C0-180s-0 | ||
| Etenaldi-denborak etenaldi laburreko korronte nominalaren | Garaiak | 12 | |
| Zirkuitu laburren etendura eta itxiko korronte nominala (gailurra) | kA | 50/63/80 | |
| Iraunkortasunaren korronte nominala | kA | 50/63/80 | |
| Denbora laburrean jasaten duten korrontea | kA | 20/25/31.5 | |
| Zirkuitu laburren iraupen-denbora | s | 4 | |
| Itzaltzeko batez besteko abiadura | m/s | 1,5 ± 0,20 | |
| Pizteko batez besteko abiadura | m/s | 0,7 ± 0,2 | |
| Kontratua pizteko errebote-denbora | ms | ≤ 2 | |
| Piztu/desaktibatu trifasikoa sinkronotasun denbora-aldea | ms | ≤ 2 | |
| Pizteko ordua | ms | ≤ 150 | |
| Itzaltzeko ordua | ms | ≤ 70 | |
| Bizitza mekanikoa | Garaiak | 10000 | |
| Funtzionamendu-tentsio nominala eta zirkuitu laguntzailearen tentsio nominala | V | DC/AC110.220 | |
| Fase-begizta bakoitza DC erresistentzia (ez ditu tresna transformadoreak barne) | μΩ | ≤ 50 | |
| Fase-begizta bakoitzak DC erresistentzia | mm | 3 | |
A: Malguki bidezko edo elektromagnetiko bidezko mekanismoak erabil daitezke. Udaberriko mekanismoek altua eskaintzen dute fidagarritasuna eta mantentze kostu baxuak, kanpoko aplikazio gehienetarako egokiak eginez.
A: Bai. Uneko erlazioa eta zehaztasun-klasea (0,2S/0,5/10P10) zehaztu behar dira eskaera egiterakoan.
A: Erabilera arruntean, mantentzerik gabeko epea 10-15 urtekoa da. 2 urtean behin ikuskatzea gomendatzen da, eta ikuskapen mekaniko txiki bat 5 urtean behin.
Usune Zw7-40.5 Kanpoko Hutseko Diseinugailuak hutseko teknologia aurreratua, egiturazko diseinu sendoa eta ezaugarri adimendunak. Txinako hornitzaile fidagarri gisa, Usune Electric-ek kalitate handikoa eta kalitatea bermatzen du etengabe errendimendu handiko produktuak, fidagarritasuna, segurtasuna eta segurtasuna eskatzen duten potentzia sistema modernoetarako aukera ezin hobea bihurtuz bizi-zikloko kostu baxuak.
