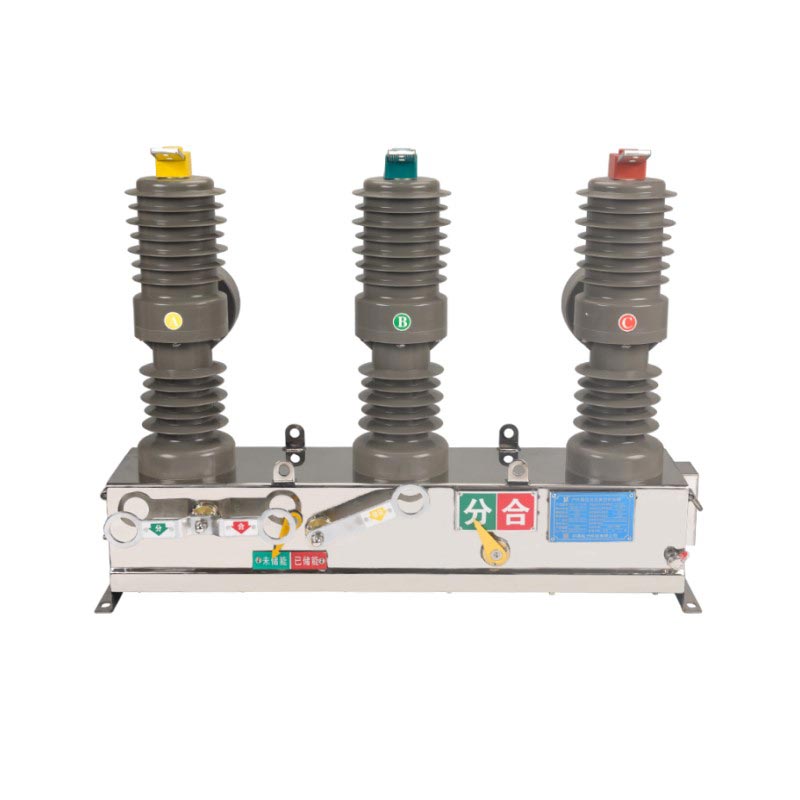

Usune ZW32-12 11 kV-ko zutoinetan muntatutako hutseko etengailua kanpoko zutoinetan muntatutako hutseko etengailua da. 10kV-12kV-ko potentzia banatzeko sistemetarako bereziki diseinatua. Fidagarritasun handiko huts-etengailu bat erabiltzen du arkua hainbat korronte itzaltzea, zehaztasunez eta segurtasunez piztea eta itzaltzea. Bere egitura mekaniko sendoak euskarri ditu maiz funtzionatzea eta behin eta berriz aldatzea eskatzen duten agertokietarako egokia da.
- Tentsio nominala: 12kV (10kV/11kV sistemekin bateragarria)
- Maiztasuna: 50/60Hz
- Fase kopurua: AC trifasikoa
- Isolamendua: Kanpoko kalitateko zahartzearen aurkako eta korrosioarekiko erresistenteak diren materialak
- Eragiketa-metodoa: Eskuzko/Elektrikoa, kontrolagailu adimendunekin bateragarria
- Hutseko arkua itzaltzeko abiadura azkarra, hausteko denbora laburra eta funtzionamendu-egonkortasun handia;
- Zirkuitu laburrak hausteko ahalmen bikaina, lineak eta ekipoak modu eraginkorrean babestuz;
- Bizitza mekaniko eta elektriko luzea, maiz funtzionatzeko eszenatokietarako egokia.

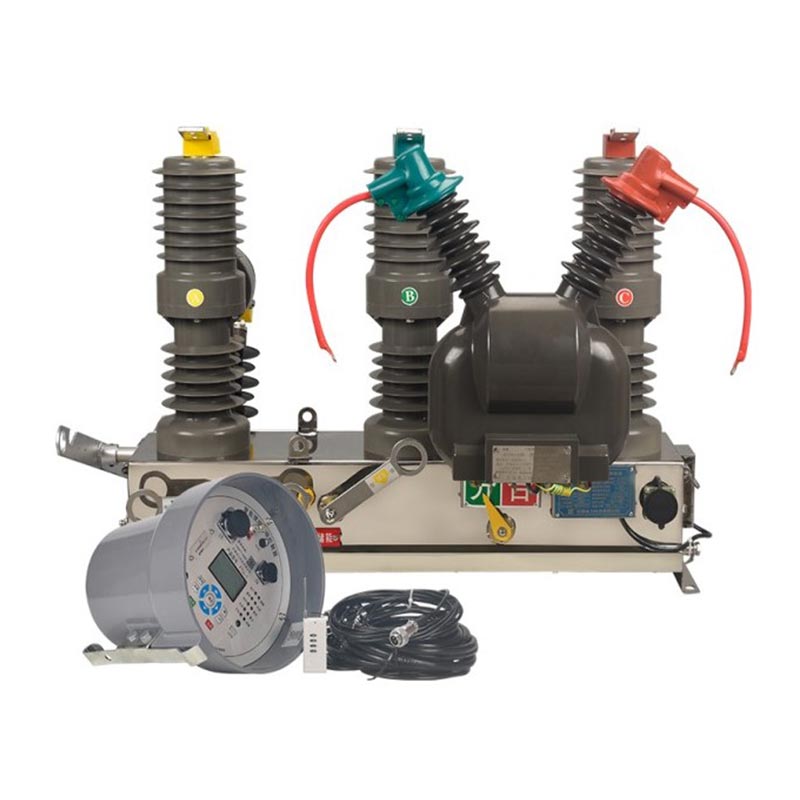

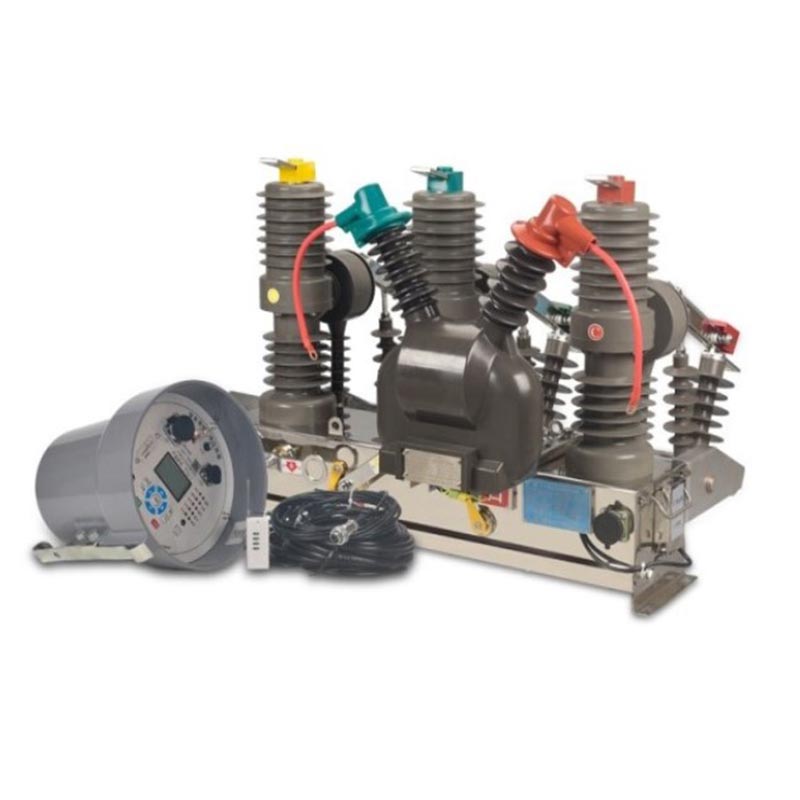

Usune kontrolagailu adimendun batekin parekatzen denean, birzifragailu automatiko bat sor dezake, konturatuta:
- Urruneko kontrola: bidalketa zentroak urrutiko irekiera eta ixteko eragiketa;
- Telemetria: korronte, tentsio, potentzia eta energia datuen denbora errealeko jarraipena;
- Urruneko seinaleztapena: ekipoen egoera, alarma eta akatsen informazioa aktiboki jakinaraztea;
- Urruneko doikuntza: Babes-parametroen sareko ezarpena eta aldaketa.
- Erabat itxita IP54+ babes-balorazioa, hautsaren aurkako, euriarekiko eta kondentsazioarekiko babesa;
- Funtzionamendu egonkorra -40 ℃ eta + 70 ℃ bitarteko inguruneetan, gatz-ihintza, hezetasuna eta kutsadura erresistentea;
- Egitura trinkoa, zutoinetan munta daitekeena, instalatzeko erraza eta gutxieneko mantentze-lanak behar ditu.
Landa Elektriko Sarea Automatizatzeko Berritze Proiektua Anhui probintzian, Txinan
Frequent transient faults (lightning strikes, tree contact) in rural power grids, slow fault isolation speed, and a eskala handiko argindar etenaldirako arrisku handia.
Inplementatu 120 Usune ZW32-12 berrezargailuak kontrolagailu adimendunekin zutoinetan muntatutako berrezargailu gisa 10kV aireko lineaetarako.
- Matxuraren isolamendua: 50 ms-ko epean abiarazte automatikoa zirkuitulaburren akatsetarako, potentzia berrezartzea minutu 1ean.
akatsik gabeko eremuak;
- Akats iragankorrak kentzea: berrezartze automatikoak aldi baterako etenaldien % 85 kentzen du;
- Urruneko kudeaketa: "Lau urruneko" funtzioek tokiko ikuskapen-lanaren karga % 60 murrizten dute eta bidalketa hobetzen dute.
eraginkortasuna % 70;
- Fidagarritasuna: Bi urte baino gehiagoko funtzionamenduaren ondoren, hutsegiteen arteko batez besteko denbora (MTBF) > 85.000 ordu da. akats handirik gabe, landa-inguruneko 30.000 erabiltzaile baino gehiagoren elikadura-horniduraren fidagarritasuna hobetuz.
| Elementua | Unitatea | Parametroak | ||
| Tentsio nominala | kV | 12 | ||
| Isolamendu maila nominatua | 1min Potentzia-maiztasuna jasateko tentsioa | Proba lehorra | kV | 42；48 |
| Proba hezea | 34 | |||
| Tximista-bulkada jasateko tentsioa (gailurra) | 75；85 | |||
| Maiztasun baloratua | Hz | 50 | ||
| Korronte nominala | A | 630 | ||
| Zirkuitulaburra uzteko korronte nominala | kA | 12.5/16/20 | ||
| Zirkuitu laburren etendura eta itxiko korronte nominala (gailurra) | kA | 50 | ||
| Iraunkortasunaren korronte nominala | kA | 50 | ||
| 4S 4s Denbora laburrean jasateko korrontea | kA | 20 | ||
| Eragiketa-sekuentzia baloratua | 0-0,3s-C0-180s-0 | |||
| Itxi balazta-denbora/Break balbula-denbora | ms | 25~50/15~50 | ||
| Etenaldi-denborak etenaldi laburreko korronte nominalaren | Garaiak | 30 | ||
| Makinaren bizitza | Garaiak | 10000 | ||
| 1min potentzia-maiztasuna kontrol-zirkuituaren eta zirkuitu laguntzailearen tentsio iraunkorra | V | 2000 | ||
| Lan-tentsio nominala eta zirkuitu laguntzailearen tentsio nominala | V | DC220/AC220 | ||
| Gehiegizko korronte ibiltaria | Korronte nominala | A | 5 | |
| Uneko egiazkotasuna astintzea | % | ±10 | ||
A: Hutseko etengailuak kontaktu higadura txikia eta bizitza elektriko luzea du; bere doitasun malgukiaren funtzionamendu-mekanismoa egonkortasun mekaniko handia du (eragiketa mekanikoen zenbaketa ≥10.000 aldiz); bere materialak eta egitura dira nekearekiko erresistentea, errendimendu egonkorra mantenduz errepikatutako eragiketetan, maiz egiteko egokia bihurtuz kondentsadore-bankuak eta industria-lerroak bezalako konmutazio-eszenatokiak.
A: Konektatu ZW32-12 Usune FTU kontrolagailura RS-485 bidez edo haririk gabeko (4G/LoRa). Kontrolatzaileak gailua biltzen du datuak, estazio nagusiarekin komunikatzen da eta urruneko komandoak exekutatzen ditu, horrela urrutiko kontrola lortuz, denbora errealeko telemetria, egoera urruneko seinaleztapena eta lineako urruneko doikuntza funtzioak.
A: Produktu hau ia mantentzerik gabekoa da. Aldizkako egiaztapenak gomendatzen dira:
- 1-2 urtean behin: egiaztatu zigiluak, lokailuak eta isolamenduaren funtzionamendua;
- 2-3 urtean behin: Hutseko etengailuaren osotasuna egiaztatu eta kontaktu-erresistentzia neurtu;
- 5 urtean behin: Errendimendu mekaniko eta elektrikoen kalibrazio integrala egitea. Usune provides
bizitza osorako laguntza teknikoa eta prestakuntza zerbitzuak.
Usune ZW32-12 11 KV zutoinetan muntatutako hutseko etengailuak errendimendu bikaina, funtzionamendu adimenduna konbinatzen ditu. eta iraunkortasuna. Txinan fabrikatzaile nagusi gisa, Usune-k produktuen kalitate fidagarria bermatzen du, hirietara eta egokituz landa-sare elektrikoak, industria-parkeak eta energia-sistema berriak, potentzia modernoaren ekipamendu hobetsia bihurtuz banaketa eremua. Bere eremuko aplikazio esperientzia helduarekin eta laguntza tekniko integralarekin, Usune-k ditu bihurtu hornitzaile eta fabrikatzaile fidagarri bat energia-azpiegituren sektorean.
