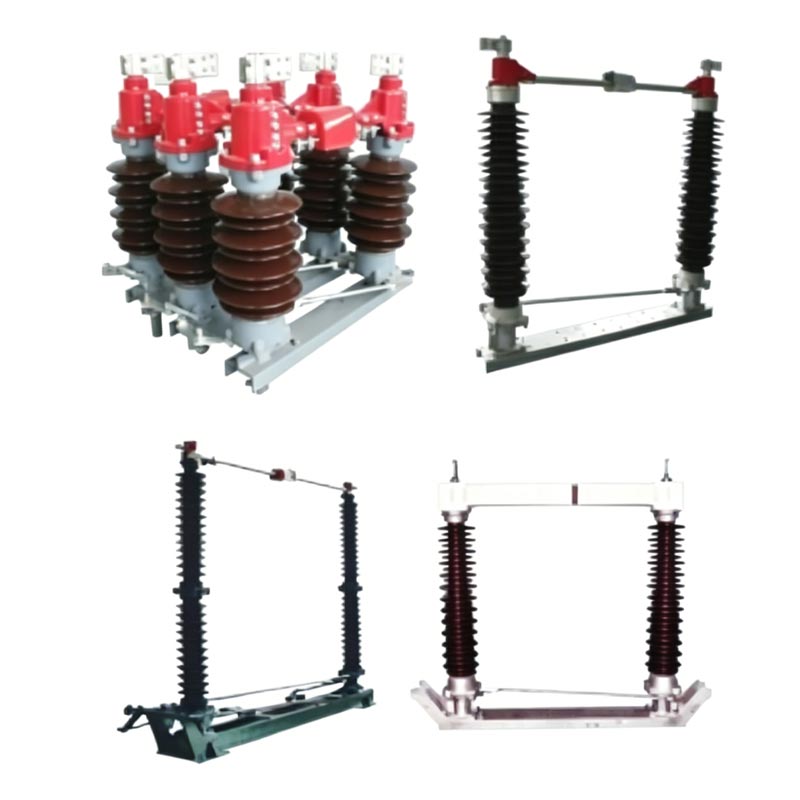

110kv 1250a 2000a Deskonektore etengailua

110kV 1250A 2000A Deskonektore-etengailua 50Hz-ko AC 50Hz kanpoko tentsio handiko etxetresna elektriko trifasikoa da. 126kV-ko tentsio nominala (110kV maila) eta 1250A/2000A-ko korronte nominala. Irekitzeko eta ixteko erabiltzen da batez ere kargarik gabeko baldintzetan, mantentze-ekipoak zuzeneko lerroetatik modu fidagarrian isolatuz eta argi eta garbi osatuz haustura ikusgai.

Usune, goi-tentsioko etengailuen I+Gan eta fabrikazioan espezializatutako lantegi profesional gisa, eskaintzen du 110 kV-ko transmisio-azpiestazio nagusietarako produktuak, sare elektrikoaren funtzionamendu segururako baldintzak betez.

Egitura Ezaugarriak

1. Zutabe bikoitzeko egitura horizontal birakaria

Fase bakoitzak bi zutabe isolatu ditu, horizontalki 90° sinkronoki biratzen dutenak irekitzea eta ixtea lortzeko; du oinarria beroan galbanizatutako altzairuz egina dago, errodamendu zigilatuekin, korrosioarekiko erresistentea eta iraunkorra izateko.

2. Eroankortasun handiko kontaktu-sistema

110kV 1250A 2000A Deskonektore Etengailuaren zati-motako kontaktu nagusiak zilarrezko kobrez eginda daude, eta ondorioz kontaktu-erresistentzia baxua, korronte garraiatzeko ahalmen handia eta epe luzeko funtzionamenduan gainberotze minimoa.

3. Aukerako lurrerako etengailua eta interblokeoa

Lurrerako etengailuak dituzten modeloak blokeo mekaniko fidagarriez hornituta daude, sekuentzia zorrotz jarraituz "etengailu nagusia irekita → lurrerako etengailua itxita; lurrerako etengailua irekita → etengailu nagusia itxita", eraginkortasunez prebenitzea gaizki funtzionamendua.

4. Eragiketa-mekanismo malgua

CS14G edo CS17G eskuzko mekanismoekin konfigura daiteke, edo CJ6B edo CJ11 mekanismo elektrikoekin, tokiko eta urrutiko kontrola.

Parametro Tekniko Nagusiak

Aplikazioaren abantailak

1. Fidagarritasun handia

- Produkzio-ekipamendu aurreratuak eta proba metodo zorrotzak erabiliz fabrikatua, produktuaren koherentzia bermatzeko eta egonkortasuna.
- Kalitate handiko material estandarrak eta eskulan bikainak produktuaren kalitatearen oinarri sendoak ezartzen dituzte.
- Kalitatea kudeatzeko sistema integral batek ekoizpen prozesu osoa hartzen du lehengaien biltegiratzetik amaitutako produktuaren entrega.

2. Ingurumenaren Egokigarritasun Zabala

- Modelo estandarrak -40 ℃ eta +40 ℃ arteko tenperatura-tartean egonkor funtziona dezake, eskualde gehienetarako egokia.
- Kutsadurari erresistentea den motak (GW4-126W) isolamendu hobetua du, eta oso kutsatuta dauden eremuetarako aproposa da. hala nola, kostaldeko eskualdeak, industria-eremuak edo hauts, gatz-ihindura edo korrosio kimikoa duten eremuak.
- Eguraldi-baldintza gogorrak jasan ditzake, hala nola, haize gogorrak, euri handiak eta elikadurak.

3. Eragiketa seguru eta erosoa

- Interblokeatzeko mekanismo mekaniko argi batek eraginkortasunez funtzionamendu okerrak saihesten ditu, langileen segurtasuna bermatuz eta ekipamendua.
- 110kV 1250A 2000A Deskonektore Etengailuak egitura trinkoa du, instalazio-espazio gutxi behar du, eta horrek erraz instalatu, doitzeko eta mantentzeko.
- Eten-puntu ikusgarriek segurtasun-berme intuitiboa eskaintzen dute mantentze-lanetarako.

Aplikazio praktikoa kasua

1. Kasu praktikoa: 110kV-ko parke eolikoko azpiestazioa Hego-ekialdeko kostaldeko eremuan

2. Proiektuaren aurrekariak: Txinako hego-ekialdeko kostaldean kokatutako 110 kV-ko parke eolikoa, gatz handiko eremuan. spray-kontzentrazioa, hezetasun handia eta kutsadura larria.

3. Aplikatutako produktua: Usune GW4-126W 2000A Kutsaduraren aurkako deskonektatzeko etengailua (12 multzo)

4. Ezarpenaren emaitzak:
- Arrakastaz funtzionatu zuen 5 urtez inolako hutsegiterik gabe, kostaldeko gatz-esparru gogorretara egokituz.
- Kutsaduraren aurkako isolatzaile konposatuak isolamendu-errendimendu bikaina mantendu zuen, isurketarik gabe edo kutsadura flashover.
- Zilarrezko kontaktuak distiratsuak izaten jarraitzen zuten, kontaktu-erresistentzia egonkorrarekin, eta ez zen gainberotzerik gertatu azpian epe luzerako 1800A funtzionamendu-korrontea.

5. Proiektuaren zuzendariaren iritzia: "Usune deskonektatzeko etengailuak kutsaduraren aurkako errendimendu bikaina erakutsi zuen, guztiz kostaldeko parke eolikoen ingurumen-eskakizun zorrotzak betetzea».

Parametro Tekniko Nagusiak

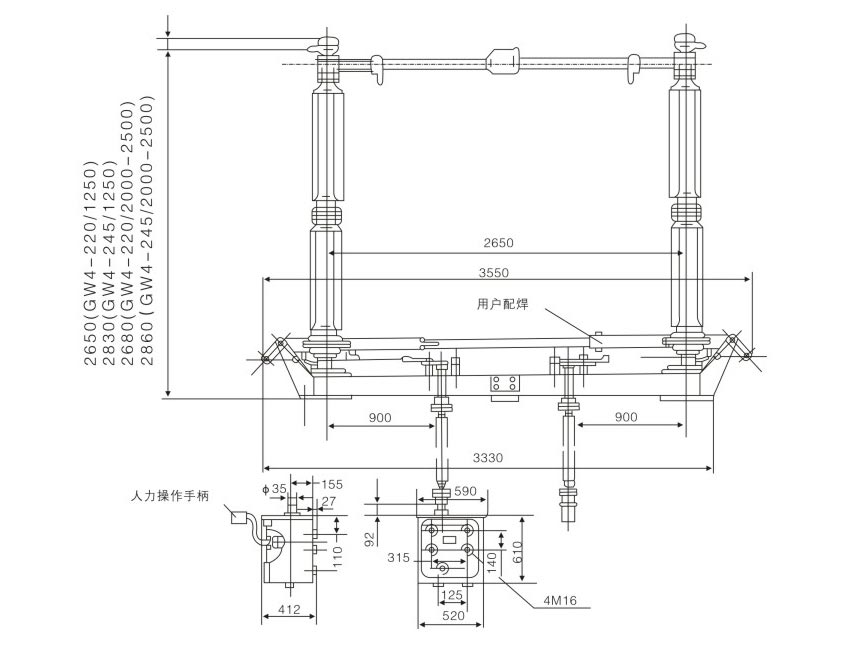

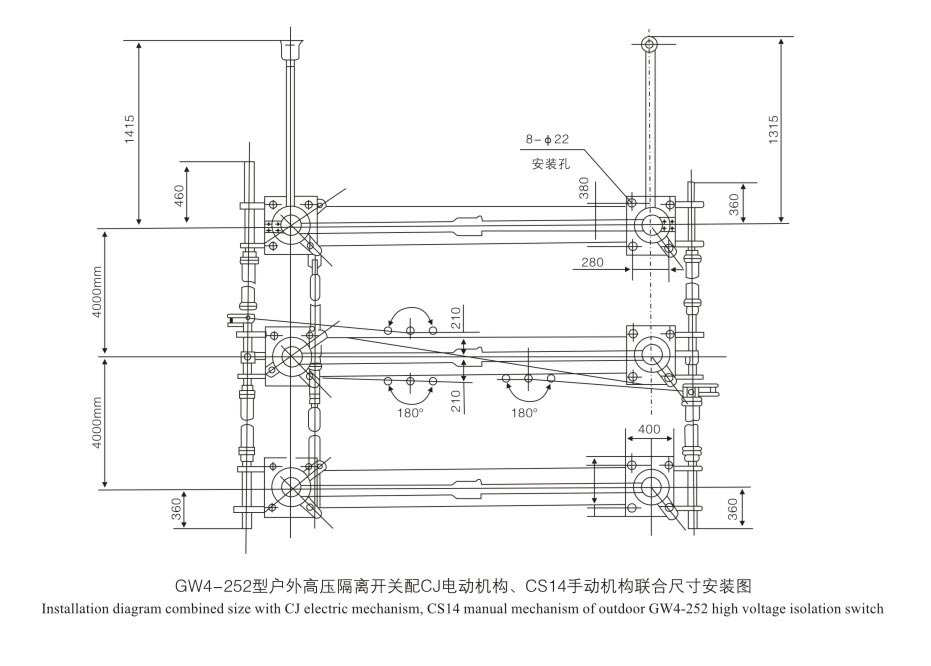

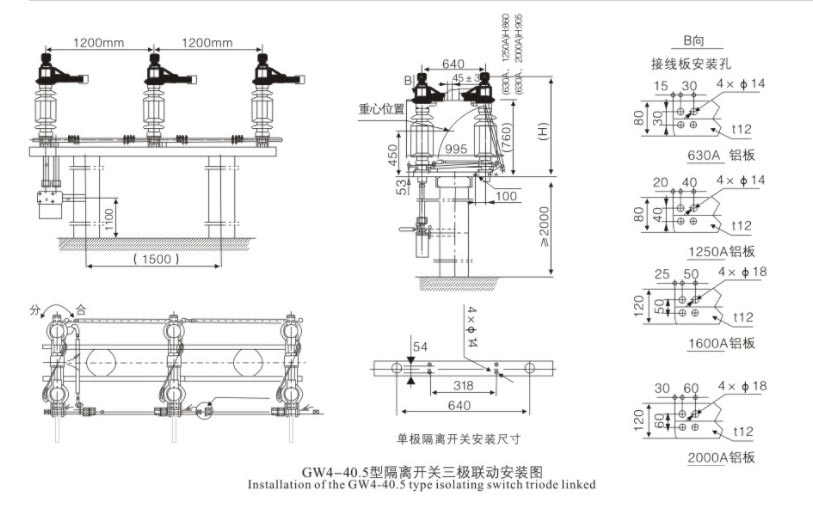

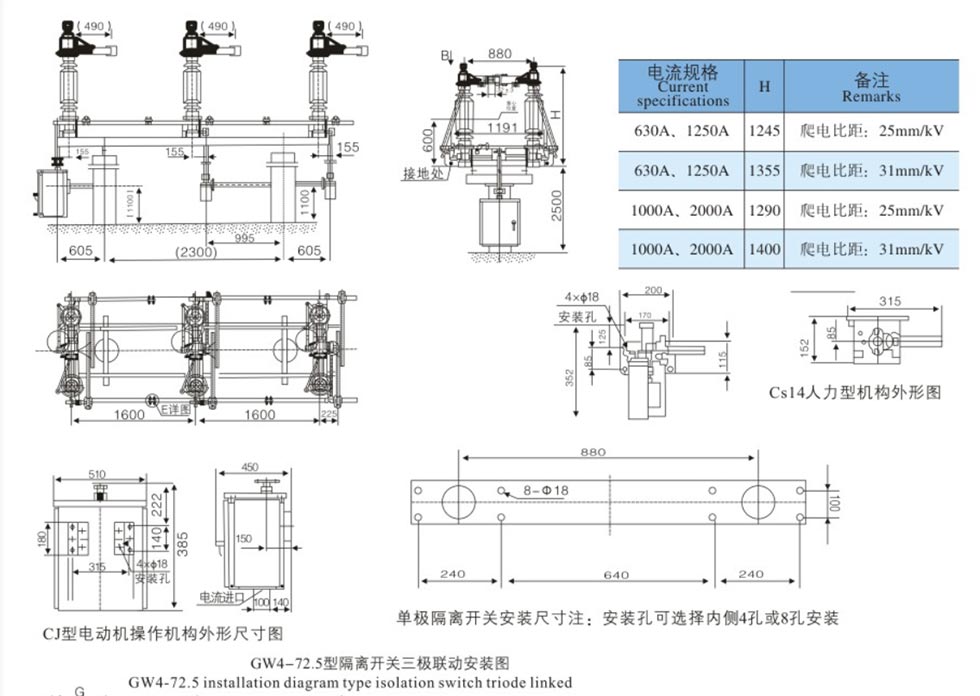

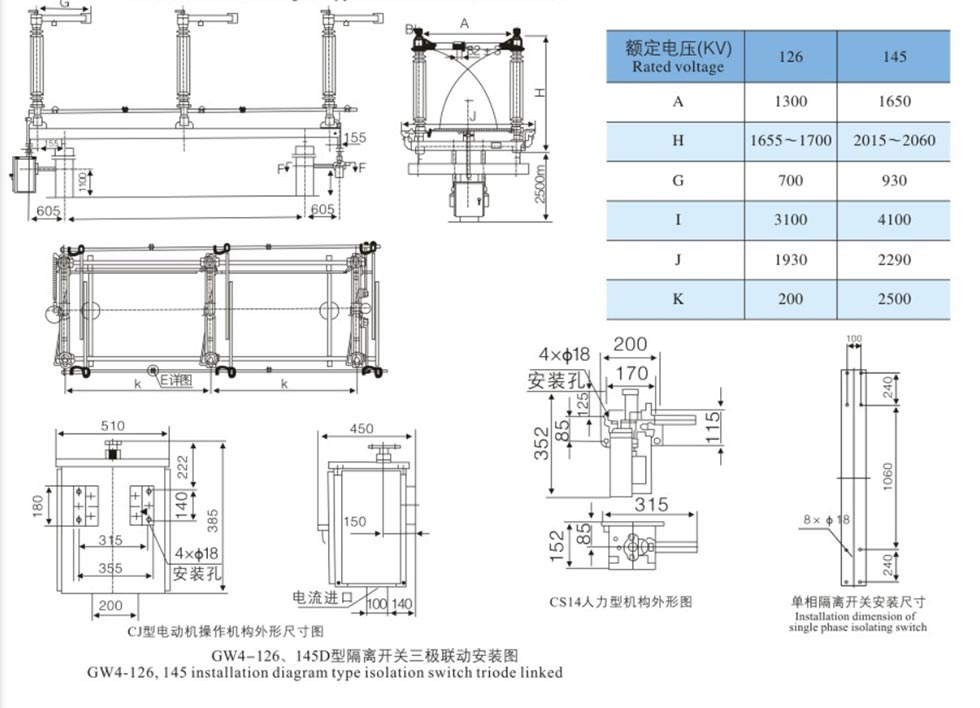

Kanpoko neurriak

INSTALAZIOA ETA PUESTA

1. Instalazio aurretik ikuskatzea

• Isolatzaileak: Ez dute pitzadurarik, kalterik edo zikinkeriarik.
• Kontaktuak: gainazal garbia eta zilarreztatua osorik.
• Loturak: Torloju guztiak estututa.
• Mekanismoa: Biraketa leuna; mugitzen diren piezak lubrifikatu.

2. Doikuntza

• Isolatzaileen bertikaltasuna: Doitu shimsekin (gehienez 3 mm kokaleku bakoitzeko).
• Sinkronizazio trifasikoa: biradera-besoa eta lotura-barrak doitzea.
• Kontaktu-presioa: txertatze eta presio egokiak ziurtatu.

ERAGIKETA

• Kargarik gabe bakarrik funtzionatu; berretsi etengailua irekita dagoela.
• Eskuzko funtzionamendua: Erabili helduleku eragilea; gehiegizko indarra saihestu.
• Funtzionamendu motorizatua: Erabili tokiko/urruneko kontrola; monitorearen posizioa.
• Interblokeoa: ez behartu funtzionamendua interblokeatuta badago.

MANTENTZEA

• Aldizkako berrikuspena: 1-2 urtean behin.
• Garbitu isolatzaileak eta kontaktuak; aplikatu baselina industriala.
• Errodamenduak eta transmisio-piezak lubrifikatu.
• Egiaztatu torloju solteak, kontaktuak gastatuak eta isolatzaileak kaltetuta dauden.
• Zirkuitu laburren ondoren: Ikuskatu berehala.

Arazoak KONPONTZEA

• Ezin da funtzionatu: egiaztatu interblokeoa, lotura trabatua edo motor-matxura.
• Fase asinkronoak: Lotura gurutzatuak doitzea.
• Kontaktuen gainberotzea: Garbitu eta estutu berriro; egiaztatu zilarrezkoa.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

1.G.: Zein dira 1250A eta 2000A deskonektatzeko etengailuen arteko desberdintasun nagusiak?

A: Nukleoaren aldea korronte nominala garraiatzeko ahalmena da. 1250A karga ertaineko 110kV-rako egokia da azpiestazioetan, 2000A korronte handiko transformadore nagusirako sarrerako eta irteerako zirkuituetarako egokia den bitartean. The egitura, isolamendu-klasea eta instalazioaren dimentsioak berdinak dira funtsean.

2.G.: 110kV 1250A 2000A etengailu deskonektore hau kostaldeko edo oso kutsatutako eremuetan erabil al daiteke?

A: Bai. Kutsaduraren aurkako produktuak (W motakoak) eskuragarri daude, 31,5 mm/kV-ko ihes-distantziarekin. Erabiltzen dute kutsaduraren aurkako portzelanazko isolatzaileak edo isolatzaile konposatuak, eta gatz-ihintza eta hautsaren korrosioarekiko erresistenteak dira.

3.G.: Hornitzaile gisa, zer laguntza tekniko eman dezake Usunek?

E: aukeraketa irtenbideak, instalazioaren marrazkiak, tokiko martxan jartzeko orientabideak eta doako konponketa eman ditzakegu zerbitzuak berme-aldian. Eredu estandarrak azkar entregatzen dira potentziaren denbora eskakizunak betetzeko sareko proiektuak.
