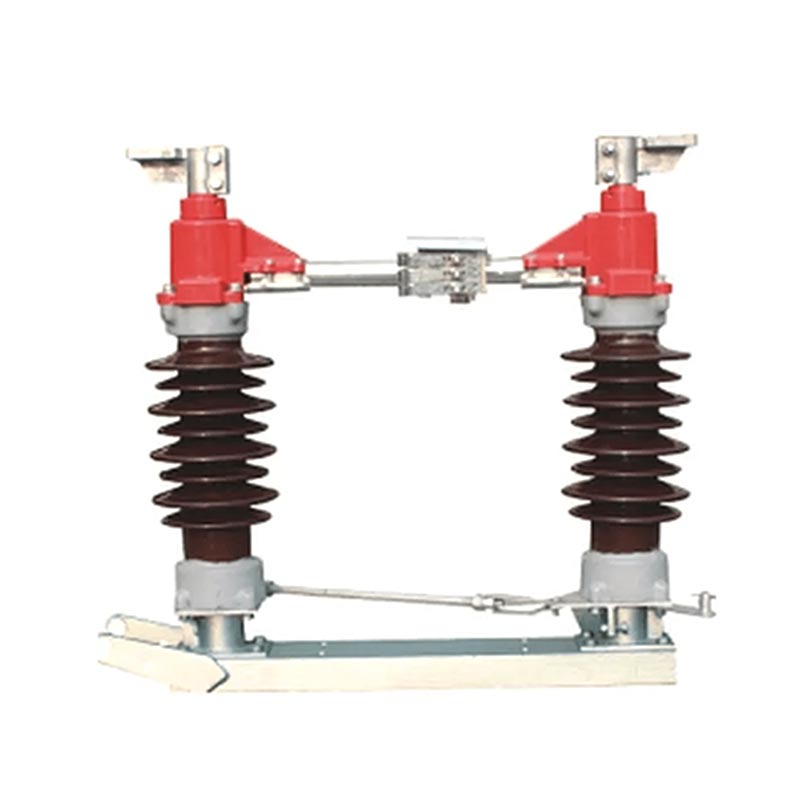

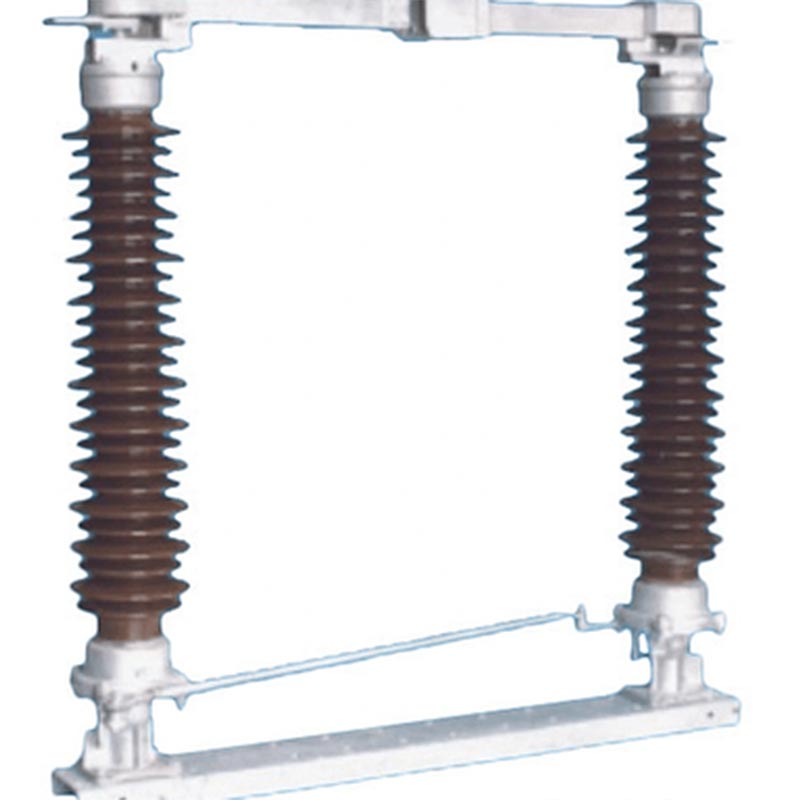

Kanpoko Azpiestazio Deskonektore Etengailua

Usune GW4 serie Kanpoko Azpiestazio Deskonektore Etengailua independentean garatutako oinarrizko produktua da eta Usunek fabrikatua. 50Hz-ko maiztasun nominala eta 35kV-ko tentsio nominala duten AC zirkuituetarako egokia da. 170kV. Batez ere zirkuitua irekitzeko eta ixteko erabiltzen da kargarik gabeko baldintzetan, ezinbesteko segurtasuna da energia garraiatzeko eta banatzeko sistemetako osagaia. Produktu deribatuetarako oinarrizko unitate gisa ere balio dezake serie berean, hedagarritasun handia eskainiz hainbat proiekturen beharrei erantzuteko.

Kanpoko Azpiestazio Deskonektorearen Etengailuak etengailu birakaria horizontaleko egitura bat hartzen du, egonkorra duena errendimendu mekanikoa, isolamendu maila altua, kutsadura erresistentzia handia eta instalazio erosoa eta mantentzea. Elikatze-hornidurak eraginkortasunez isolatzen ditu, ekipo elektrikoen mantentze-lanen segurtasuna bermatzen du eta Kargarik gabe aldatzeko eragiketak burutzen ditu, eta kanpoko hainbat ingurune gogoretarako egokia da, hala nola altuera altitudea, tenperatura baxua eta kutsadura handia.

Oinarrizko produktuaren funtzioak

1. Potentziaren isolamendua: ekipoak eraginkortasunez deskonektatzen ditu sare elektrikotik, mantentze-lanaren segurtasuna bermatuz. langileak eta ekipoak;
2. Epe luzerako karga-gaitasuna: karga-korronte nominala egonkorki eraman dezake denbora luzez, etengabeko potentzia bermatuz hornidura;
3. Kargarik gabeko kommutazioa: kargarik gabeko linea eta transformadoreen kargarik gabeko kommutazioa osatzen du, baita busbar kommutazioa ere. eragiketak, sare elektrikoaren doikuntza malguaren beharrak asetzea;
4. Lurrerako babesa: lurrerako etengailu batekin konfigura daiteke zirkuitu fidagarria lortzeko behar den moduan. operazio-segurtasuna are gehiago hobetzea.

Betetze-arauak

Produktuaren kalitatea eta funtzionamenduaren segurtasuna bermatzeko, Usune GW4 serieak zorrozki atxikitzen ditu nazioartean estandar autoritarioak, besteak beste, IEC 62271-102 "Tentsio handiko AC deskonexio-etengailuak eta lurrerako etengailuak" eta IEC 60694 "Baldintza Tekniko Orokorrak Tentsio Handiko Aparailuen eta Kontrol-aparailuen". Fabrikak a kalitatea ikuskatzeko prozesu zorrotza. Produktu bakoitzari errendimendu proba integrala egiten zaio irten aurretik fabrika, parametro guztiek baldintza estandarrak betetzen dituztela ziurtatzeko.

Produktuaren parametro teknikoak Usune GW4 serieak hainbat modelo ditu, hala nola GW4(A)-35(D)(W), GW4(A)-126(D)(W), eta GW4(A)-170(D)(W), 630A eta 2500A bitarteko korronte nominalekin, tentsio maila eta karga desberdinetarako egokiak eszenatokiak. Oinarrizko parametro teknikoak (gako adierazleak) hauek dira:

Horrez gain, produktuak CS11, CS17D eta CS14G eskuzko funtzionamendu mekanismoekin eta CJ2 elektrikoekin hornituta daude. funtzionamendu-mekanismoak. Etengailu laguntzaileen konfigurazioak ziurtatzeko mekanismo motaren arabera optimizatzen dira funtzionamendu malgua eta fidagarria.

Produktu Egitura Nagusia

1. Errodamendu-etxe itxia

Zigilatu bikoitzeko diseinua, ardatzaren muntaia bi errodamendu erradialek eusten dute, eraginkortasunez saihestuz. hezetasuna, hautsa eta gas kaltegarriak sartzea.

2. Norberak jarduteko kontaktu-hatza

Erdiko kontaktuak berez jarduteko ukipen-hatz bat erabiltzen du, malguki baten beharra ezabatuz. Bere kabuz oinarritzen da kontaktua estutzeko elastikotasuna, kontaktu egonkorra bermatuz eta mantentze-kostuak murriztuz.

3. Elkarlokatze-egitura

Zirkuitu eroale nagusiak eta lurrerako etengailuak interblokeatzeko mekanismo batekin hornituta daude, bermatuz Lurreratze-etengailua ezin da itxi zirkuitu nagusia itxita dagoenean, eta alderantziz, funtzionamendu okerrak saihestuz.

4. Konexio malgua

Irteerako oinarriaren barruko konexio malgua hagaxka eroalean eta terminal-plakan tinko finkatzen da. Oliorik gabekoa Errodamendu autolubrikatzaileak biraketa leuna bermatzen dute eta bizitza luzatzen dute.

Oinarrizko Ezaugarriak

1. Diseinu profesionala + Patenteen babesa

Usune-k goi-tentsioko ekipamendu elektrikoen diseinuan urte askotako esperientzia duen I+G talde profesionala du. The GW4 serieko osagai eroaleen egiturak erabilgarritasun eredu nazionala lortu du. Kontaktu-hatzak a erabiltzen du material berria indar handiko, eroankortasun handiko eta elastikotasun handikoa, udaberriaren korrosioa bezalako arazoak saihestuz, murrizketa-indarra murriztu da bero-errekuntzaren ondorioz, eta kontaktu-erresistentzia handitu.

2. Errendimendu heldua + Teknologia fidagarria

GW4 serieak urte asko daramatza merkatuan, ekoizpen teknologia helduarekin eta errendimendu egonkorrarekin. Osagai birakariek mantentzerik gabeko diseinua dute, eta transmisioko piezak altzairu herdoilgaitzezko pinak erabiltzen dituzte molibdeno disulfuroa duten nylonezko euskarriekin. Altzairuzko osagaiek beroan galbanizatu egiten dute, leuntasuna bermatzeko funtzionamendua eta epe luzerako herdoilaren prebentzioa.

3. Estandarra betetzea + Kalitate Kontrol zorrotza

Fabrikatzaile profesional gisa, Usune-k zorrozki betetzen ditu nazioarteko estandarrak bere ekoizpen-prozesuan. The fabrikak kalitate kontrol sistema integral bat dauka, lehengaien erosketatik prozesu osoa gainbegiratzen duena produktuen muntaketa eta probak egiteko. Produktuek proba eta ziurtagiri autoritario ugari gainditu dituzte, eta haien errendimendua oso ezaguna da industrian.

4. Kalitate fidagarria + Zerbitzu integrala

Usune-k bezeroaren gogobetetzea lehenesten du, salmenta-aurreko kontsulta integrala, instalazio-orientazioa eta salmenta osteko mantentze-zerbitzuak. Produktuek bizitza luzea eta mantentze-kostu txikiak dituzte, eta fabrika salmenta osteko laguntza osoa eskaintzen du bezeroen kezkak konpontzeko.

Aplikazio-ingurunea

Usune GW4 serie Kanpoko Azpiestazio Deskonektore Etengailua kanpoko ingurune gogoretarako diseinatuta dago, erakusketan ingurumen-egokigarritasun handia. Funtzionamendu-baldintzek baldintza hauek bete behar dituzte: altitudea ez gainditzea 2000m; giro-tenperatura -40 ℃ eta + 40 ℃; haizearen abiadura 34 m/s-tik gorakoa ez izatea; intentsitate sismikoa 8 gradu baino gehiagokoa; izotz lodiera 10 mm baino handiagoa ez izatea; hauts handirik eza, korrosio kimikoa, bibrazio indartsua eta arrisku sukoiak/lehergarriak; eta maila instalatzeko oinarria. Erabiltzailearen aplikazio-inguruneak gainditzen badu eskakizunen gainetik, irtenbide pertsonalizatu bat negoziatu daiteke Usunerekin.

Mundu errealeko aplikazio kasua

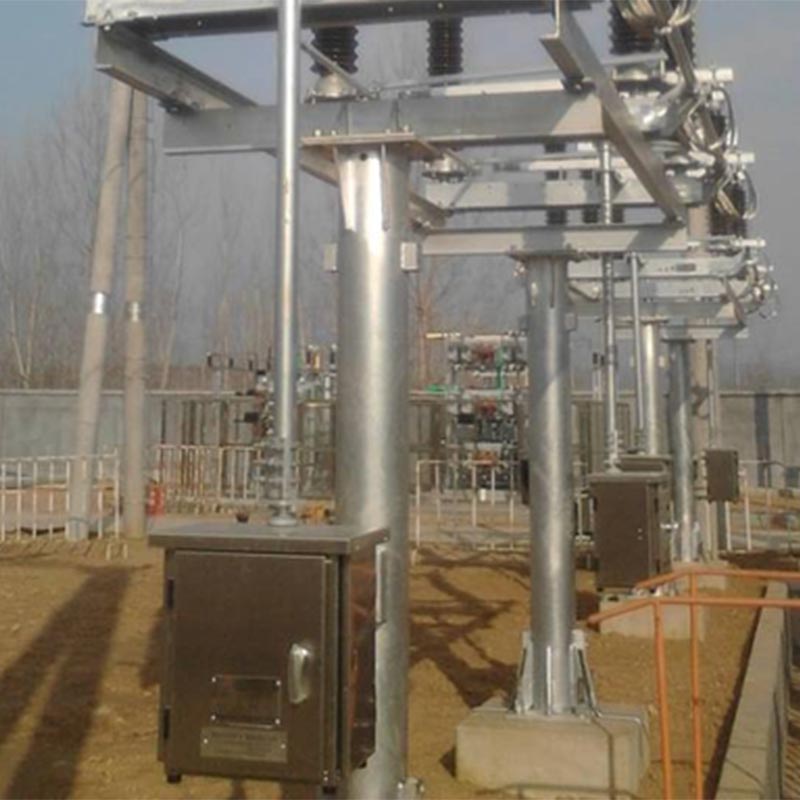

Proiektuaren izena: 110kV Kanpoko Azpiestazioa berritzeko proiektua Txinako iparraldean

Proiektuaren aurrekariak: Azpiestazio hau Txinako iparraldeko hiri batean dago, negu gogorrak jasaten (gutxienez tenperatura -35 ℃) eta maiz haize gogorrak. Jatorrizko etengailu deskonektoreak tenperatura baxu txarra jasan zuen erresistentzia, funtzionamendu ezegonkorra eta mantentze-kostu handiak. Konparazio osoa egin ondoren, proiektuko taldea Usune GW4-126(D)(W)/1250 Kanpoko Azpiestazio Deskonektore Etengailua hautatu zuen. Usunek produktu osoa eman zuen suite eta instalazioen orientazio zerbitzuak.

Aplikazioaren emaitzak: produktua martxan jarri eta 3 urtez egonkor funtzionatu du, bikaina erakutsiz tenperatura baxuko erresistentzia eta haizearen erresistentzia. Bere irekitze eta ixteko eragiketak malguak eta fidagarriak dira. The auto-garbiketa-funtzioak hautsak eta elurra pilatzeak eragindako kontaktu-hutsak saihesten ditu mantentzerik gabeko diseinuak azpiestazioaren eguneroko mantentze-lanaren zama murrizten du. Proiektuaren jabea oso Usune produktuen errendimendua eta salmenta osteko zerbitzua aitortzen du eta epe luzerako lankidetza sinatu du Usunerekin hitzarmena, ondorengo azpiestazioa berritzeko proiektuetarako izendatutako fabrikatzaile izendatuz.

Ohiko galderak

G.: Zer egin behar dut Usune GW4 serie deskonektatzeko etengailua erabiltzen ari zaren bitartean behar bezala irekitzen edo ixten ez bada?

A1: Lehenik eta behin, ikuskatu bisualki biela deformatuta dagoen ala ez, juntagailua solte dagoen ala ez eta besarkada askatuta edo irristakorra da. Biela deformatua ordezkatu behar da; artikulazio solteak eta besarkadak izan behar dira eskuliburuan zehaztutako momentuaren arabera giltza dinamometrico batekin estutu (ikus 5. taula). Eskuliburua bada Eragiketa-momentua nabarmen handitzen da, biratzen diren piezen lubrifikatzaile lehorrengatik edo herdoilaren ondorioz izan daiteke. ardatz-pin. Garbitu eta lubrifikatu biratzen diren piezak funtzionamendu ona bermatzeko.

2.G.: Zeintzuk dira Usune GW4 serieko etengailuen mantentze-zikloak eta funtsezko puntuak?

A2: Produktua mantentzerik gabekoa izateko diseinatuta dago, baina aldizka ikuskatzea eta mantentzea gomendatzen da ziurtatzeko epe luzerako funtzionamendu egonkorra: 2 urtean behin tokiko ikuskapen sinple bat egin behar da; zerbitzutik kanpo dagoenean, mantentze-lanak 5 urtean behin edo 2000 eragiketa behin egin behar dira; berriztapen handi bat egin behar da guztietan 10 urte edo 5000 eragiketa behin. Mantentze-puntu nagusiak hauek dira: pieza mekanikoen osotasuna egiaztatzea eta isolatzaileak, zirkuitu eroale nagusiaren erresistentzia neurtuz, torlojuen estankotasuna egiaztatuz eta probak etengailu laguntzaileen eta interblokeatutako osagai elektrikoen funtzionamendu-egoera.

Produktuak hornitzeko eta eskatzeko jarraibideak

1. Produktuen hornikuntzaren osotasuna: Usune GW4 serieko deskonektatzeko etengailu eta lurrerako etengailu bakoitzarekin dator. instalazio-osagarriak eta erabiltzaileak agindutako funtzionamendu-mekanismoa, produktuaren ziurtagiriarekin batera, instalazio eta funtzionamendu eskuliburua, eta osagarrien zerrenda instalazioa eta erabilera egokia bermatzeko.

2. Eskaera egiteko argibideak Eskatzerakoan, zehaztu: produktuaren eredua, izena, korronte nominala, tentsio nominala, ala ez. Lurreratze etengailua konfiguratuta dago (lurreratze bakarra/lurrera bikoitza); eragiketa mota, eredua eta izena mekanismoa; Sarraila elektromagnetikoko elikadura-hornidura eta tentsio-balorazioa (baldin bada); eredua eta kontrol-tentsioa funtzionamendu-mekanismo elektrikoa (baldin badago). Dokumentu tekniko bereziak edo instalaziorako osagarriak behar badira, mesedez, zehaztu eskaera egiterakoan.

1. Hatz-ukitzeko oinarria
2. Hatz-ukitzea
3. Blokeatzeko plaka magnetikoa
4. Torlojua
5. Kontaktua
2. Irudia Kontaktu Elektriko Puntu Nagusien Diagrama Eskematikoa

1. Beheko labana kontaktu-buru estatikoa
2. Harremanetarako hatza
3. Kokapen plaka
4. Ehotutako aizto-hodia
3. Irudia Lurreratze-hodiaren eta kokapen-plakaren posizioaren diagrama eskematikoa

4. irudia Igotze-diagrama
