Zhejiang Usune Electric Co., Ltd. I+G, diseinua, ekoizpena eta salmentak integratzen dituen lantegi profesionala da. Bere nagusia produktuen artean 12kV ~ 245kV barruko eta kanpoko goi-tentsioko hutseko etengailuak, SF6 etengailuak, karga. etengailuak, eta deskonektatzeko hainbat etengailu. Energia-ingeniaritza proiektuetarako hornitzaile profesional fidagarria da nazioartean eta nazioartean.
Usune Gw4 Deskonexio Etengailua bereziki AC 50Hz/60Hz elikatze-sistem trifasikoetarako diseinatuta dago. Bere lehen mailakoa funtzioa tentsio handiko zirkuituak konektatu edo deskonektatzea da, kargarik gabeko baldintzetan energizatuta eta ikusgai jartzea isolamendu elektrikoko tartea busbarrak, etengailuak, transformadoreak eta goi-tentsioko bestelakoak mantentzeko ekipamendua.
-GB 1985-2004: AC Goi Tentsioko Deskonexio Etengailuak eta Lurrerako Etengailuak
-IEC 62271-102: Goi Tentsioko Aparailuak eta Kontrolagailuak
-GB/T 11022: Tentsio Handiko Aparailuen eta Kontrol-aparailuen Zehaztapen Orokorrak

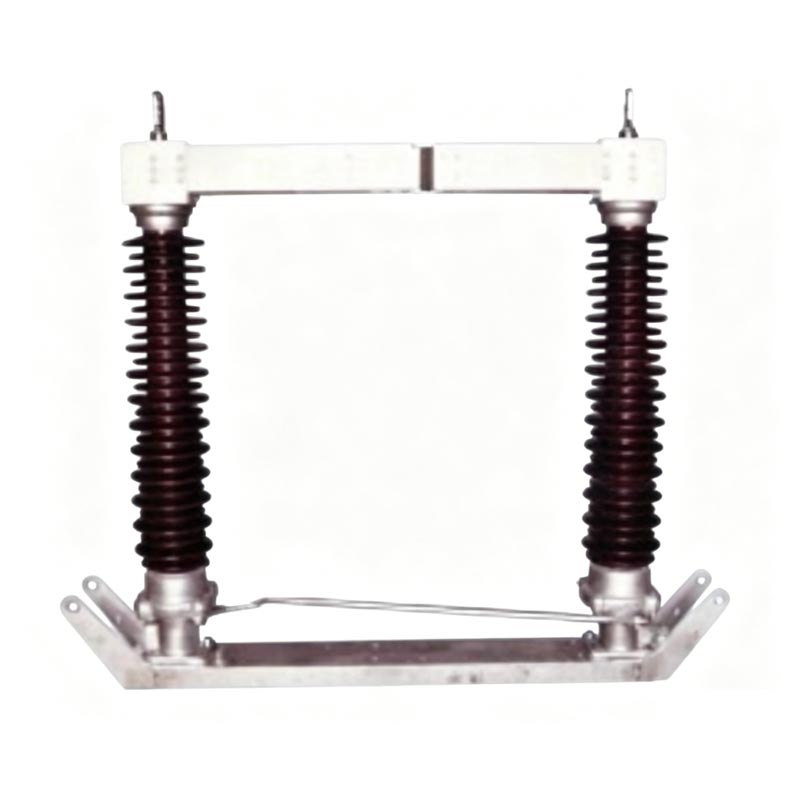

GW4 seriea: zutoin bikoitzeko isolatzailea, biratu horizontala, eten motakoa
1. Biko zutabe isolatzaileen egitura, fase bakoitzeko bi zutoin isolatzaile biratzen dira horizontalki 90° sinkronoki.
2. Kontaktu nagusiak erdiko hautsitakoak, zilarrezko kobrezko kontaktuak, kontaktu-erresistentzia baxua eta eroankortasun ona dira.
3. Oina beroan galbanizatutako altzairuz egina dago, errodamendu zigilatuekin, korrosioarekiko erresistentea eta iraunkorra.
4. GW4 Deskonexio etengailua alde bakarreko edo alde biko lurrerako etengailuekin horni daiteke, mekanikoekin.
interblokeatzea funtzionamenduaren segurtasuna bermatzeko.
5. Eragiketa-mekanismoa eskuzkoa (CS14G, CS17G) edo elektrikoa (CJ6B, CJ11, XCJ-I) izan daiteke.
| Parametroa | Zehaztapena |
| Tentsio nominala | 126 kV (110 kV sistema) |
| Maiztasun baloratua | 50Hz |
| Korronte nominatua | 630A, 1250A, 1600A, 2000A, 2500A |
| Iraupen laburreko korronte baloratua (1s) | 31,5kA, 40kA, 50kA |
| Gain-jasateko korronte nominatua | 80kA, 100kA, 125kA |
| 1min AC Tentsio Tentsio Lehorra | - Lurrera: 140kV- Haustura zehar: 160kV |
| Funtzionamendu-tenperatura | -40°C eta +40°C artean |
| Altuera | ≤ 2000m |

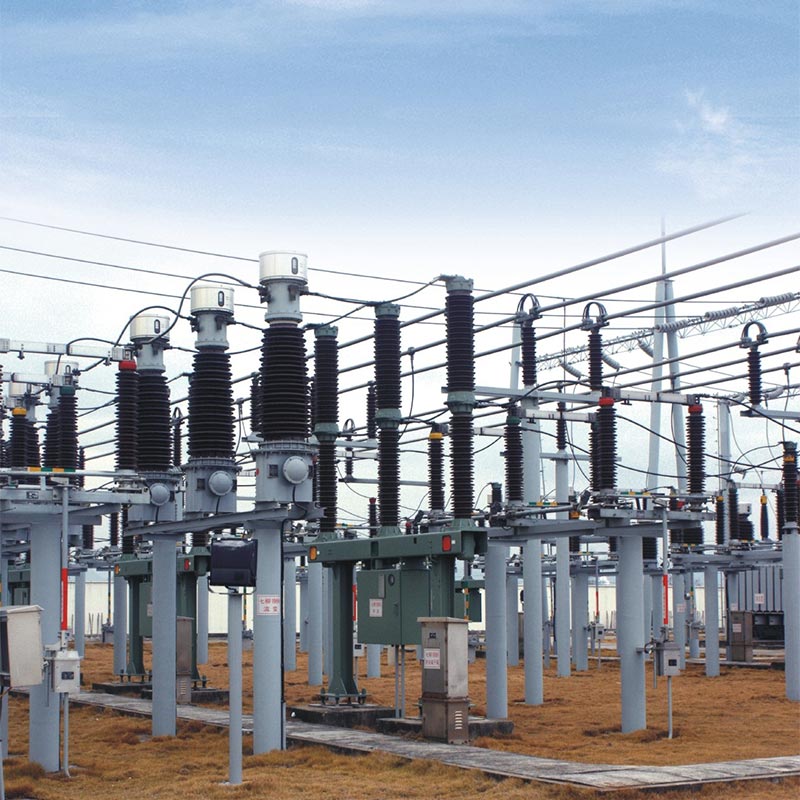

110kV... Eolikoko Azpiestazio Proiektua
Proiektu hau tenperatura-alde nabarmenak dituen iparraldeko eskualde batean kokatzen da, ekipamendu handia behar duena fidagarritasuna eta hotzaren erresistentzia. Proiektuak Usune GW4 Deskonexio Etengailu anitz hautatu zituen, elektrikoekin hornituak mekanismoak eta alde biko lurrerako etengailuak. Abian jarri zenetik urte askotan, ekipoak egonkor funtzionatu du, ekintza mekaniko fidagarriekin eta korrosioarekiko erresistentzia bikainarekin, azpiestazioen mantentze-lanaren segurtasuna eraginkortasunez bermatuz eta eguneroko funtzionamenduaren eraginkortasuna, erabiltzailearen laudorio handiak irabaziz.
| Elementua | Unitatea | Parametroak | |||||
| Tentsio nominala | kV | 40.5 | 72.5 | 126 | 145 | ||
| Isolamendu maila nominatua | 1 min potentzia-maiztasunaren jasateko tentsioa (balio eraginkorra) | Lurrean | kV | 95 | 160 | 230 | 275 |
| Haustura | kV | 118 | 200 | 230+70 | 275+85 | ||
| Tximista-bulkada jasateko korronte nominala (gailurra) | Lurrean | kV | 185 | 350 | 550 | 650 | |
| Haustura | kV | 215 | 410 | 550+110 | 650+120 | ||
| Maiztasun baloratua | Hz | 50/60 | |||||
| Korronte nominatua | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Denbora laburrean jasateko korronte nominatua | kA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Iraunkortasunaren korronte nominala | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Zirkuitu laburren iraupen nominatua | Aiztoa/Ezpata | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Terminaleko karga mekaniko nominala | Horizontala eta bertikala | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontala | N | 750 | 750 | 750 | 750 | ||
| Indar bertikala | N | 1000 | 1000 | 1000 | 1000 | ||
| Creepage distantzia | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Bizitza mekanikoa | Garaiak | 5000 | 5000 | 1000 | 5000 | ||
| Motor eragilea | Eredua | CJ | CJ | CJ | CJ | ||
| Motor-tentsioa | V | AC380、AC220、DC220、DC110 | |||||
| Tentsioaren kontrol-begizta | V | AC380、AC220、DC220、DC110 | |||||
| Puntuak, ixteko ordua | s | 7±1 | |||||
|
Giza eragilea |
Eredua | CS14 CS17 | |||||
| Blokeo elektromagnetikoko tentsioa | V | AC220、DC220、DC110 | |||||
• Isolatzaileak: Ez dute pitzadurarik, kalterik edo zikinkeriarik.
• Kontaktuak: gainazal garbia eta zilarreztatua osorik.
• Loturak: Torloju guztiak estututa.
• Mekanismoa: Biraketa leuna; mugitzen diren piezak lubrifikatu.
• Isolatzaileen bertikaltasuna: Doitu shimsekin (gehienez 3 mm kokaleku bakoitzeko).
• Sinkronizazio trifasikoa: biradera-besoa eta lotura-barrak doitzea.
• Kontaktu-presioa: txertatze eta presio egokiak ziurtatu.
• Kargarik gabe bakarrik funtzionatu; berretsi etengailua irekita dagoela.
• Eskuzko funtzionamendua: Erabili helduleku eragilea; gehiegizko indarra saihestu.
• Funtzionamendu motorizatua: Erabili tokiko/urruneko kontrola; monitorearen posizioa.
• Interblokeoa: ez behartu funtzionamendua interblokeatuta badago.
• Aldizkako berrikuspena: 1-2 urtean behin.
• Garbitu isolatzaileak eta kontaktuak; aplikatu baselina industriala.
• Errodamenduak eta transmisio-piezak lubrifikatu.
• Egiaztatu torloju solteak, kontaktuak gastatuak eta isolatzaileak kaltetuta dauden.
• Zirkuitu laburren ondoren: Ikuskatu berehala.
• Ezin da funtzionatu: egiaztatu interblokeoa, lotura trabatua edo motor-matxura.
• Fase asinkronoak: Lotura gurutzatuak doitzea.
• Kontaktuen gainberotzea: Garbitu eta estutu berriro; egiaztatu zilarrezkoa.
A: Ez. GW4 Deskonexio etengailua isolatzeko eta tentsiorik gabe, kargarik gabe aldatzeko bakarrik egokia da. baldintzak. Ez du arkuak itzaltzeko gaitasunik eta erabat debekatuta dago kargapean funtzionatzea. It etengailu batekin batera erabili behar da.
A: Interblokeo mekanikoak funtzionamendu-sekuentzia segurua ezartzen du: etengailu nagusia irekita → lurrerako etengailua itxita; Lurreratze-etengailua irekita → etengailu nagusia itxita, funtzionamendu okerra saihestuz eta mantentze-lanaren segurtasuna bermatuz langileak.
A: mota estandarra ≤2000m-ko altitudea eta -40 ℃ eta +40 ℃ arteko tenperatura duten inguruneetarako egokia da, kanpoko azpiestazio gehienen beharrak ase ditzakeena; altuera handiko edo oso kutsatutako eremu berezietarako, isolamendu indartuak eta korrosioaren aurkako soluzioak pertsonalizatu daitezke.
