110kv 126kv Deskonexio etengailu isolatzailea

Zhejiang Usune Electric Co., Ltd. diseinuari, ikerketari eskainitako goi-tentsioko enpresa elektriko profesionala da eta 12 kV-tik 245 kV-ra bitarteko tentsio handiko ekipoen garapena, fabrika-ekoizpena eta salmenta globala. Bere oinarrizko produktuen artean hutseko etengailuak, SF6 etengailuak, deskonektatzeko etengailuak, karga etengailuak eta GW4. serie 110kv 126kv Deskonexio etengailu isolatzailea. Konpainiak ekoizpen ekipamendu aurreratuak eta proba zorrotzak erabiltzen ditu prozesuak, material aukeraketa estandarizatua, eskulan bikaina eta kalitatea kudeatzeko sistema integrala produktuaren kalitatearen oinarri sendoak ezarri.

Produktuen ikuspegi orokorra

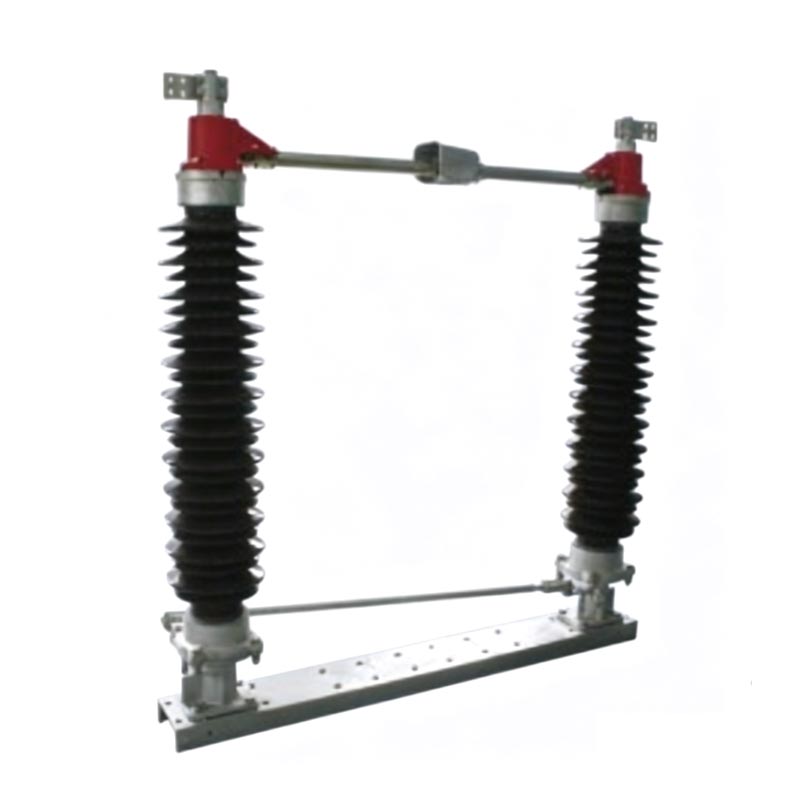

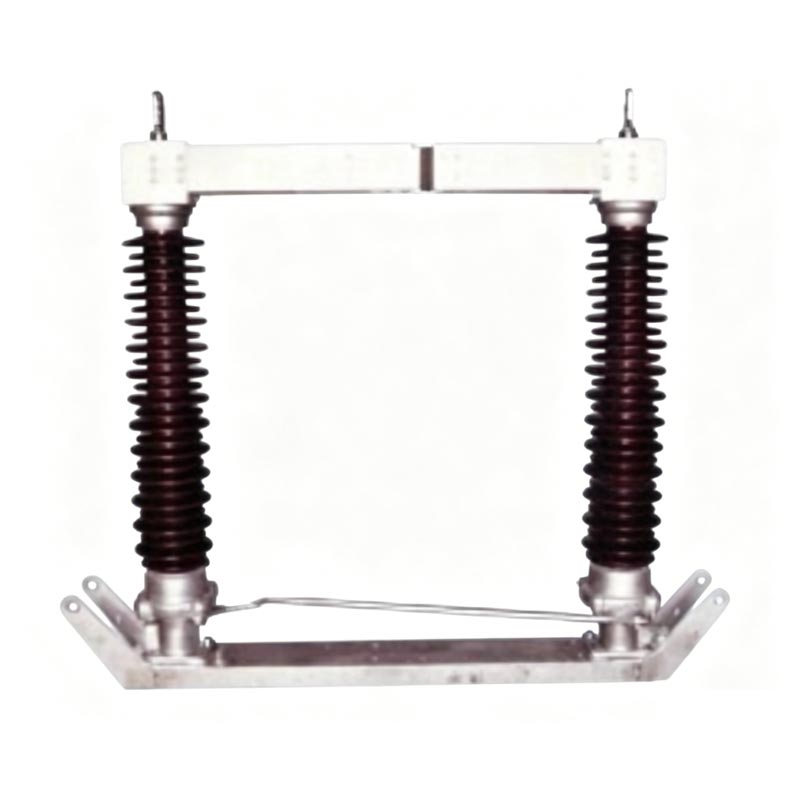

Usune GW4 serieko kanpoko goi-tentsioko deskonektatzeko etengailua 110kV eta 126kV-ko potentziako oinarrizko ekipamendua da. sistemak. Batez ere kargarik gabeko baldintzetan zirkuituak aldatzeko erabiltzen da, isolamendu-eskakizun ikusgaia eskainiz ekipoak mantentzea eta operadorearen segurtasuna bermatzea. 110kv 126kv-ren errendimendu elektrikoa eta mekanikoa Deskonektatzeko etengailu isolatzaileak guztiz betetzen ditu GB1985 "AC Goi-tentsioko deskonexio etengailuak eta Grounding Switches", DL486 "AC High-Voltage Desconnect Switch Ordering Technical Conditions" eta IEC nazioarteko estandarrak.

Egiturazko Ezaugarriak:

1. Egitura mota: zutabe bikoitzeko polo bakarreko egitura; hiru poloak mekanikoki lotuta daude ardatz baten bidez funtzionamendu sinkronikoa.
2. Nukleoko osagaiak: Oinarri sendo batez, isolamendu handiko portzelanazko zutabez eta doitasun-sistema eroale batez osatua.
3. Funtzionamendu-mekanismoa: zutoin bakoitzak errodamenduetan muntatutako zeramikazko bi zutabe ditu. Etengailu eroalea zatituta dago bi erditan, horizontalki 91° biratzen direnak gurutzatzeko mekanismo baten bidez irekiera sinkronoa lortzeko eta norabide berean ixtea.
4. Kontaktu-puntua: zeramikazko bi zutabeen artean kokatua, kontaktu egonkorra eta oso erresistentzia baxua bermatuz.

Abantaila teknikoak:

1. Betegarria eta fidagarria: Estatuko eta IEC estandarrekin guztiz betetzen da, errendimendu egonkorra eta luzea eskainiz. zerbitzu-bizitza.
2. Isolamendu bikaina: kalitate handiko zeramikazko zutabeek isolamendu-indar handia eta kutsaduraren aurkako bikaina eskaintzen dute. eta flashoveren aurkako errendimendua.
3. Funtzionamendu leuna: doitasun-lotura mekanismoak funtzionamendu malgua eta leuna bermatzen du higadura mekaniko minimoarekin.
4. Instalazio eta mantentze erosoa: egitura trinkoa eta zentzuzkoa, tokiko instalazio erraza eta gutxienekoa mantentzea.
5. Ingurumen-egokitzapen sendoa: Kanpoko hainbat klimatarako egokia, altitude handikoak, kutsatuak eta kostaldeko eremuak.

Mundu errealeko aplikazio kasua

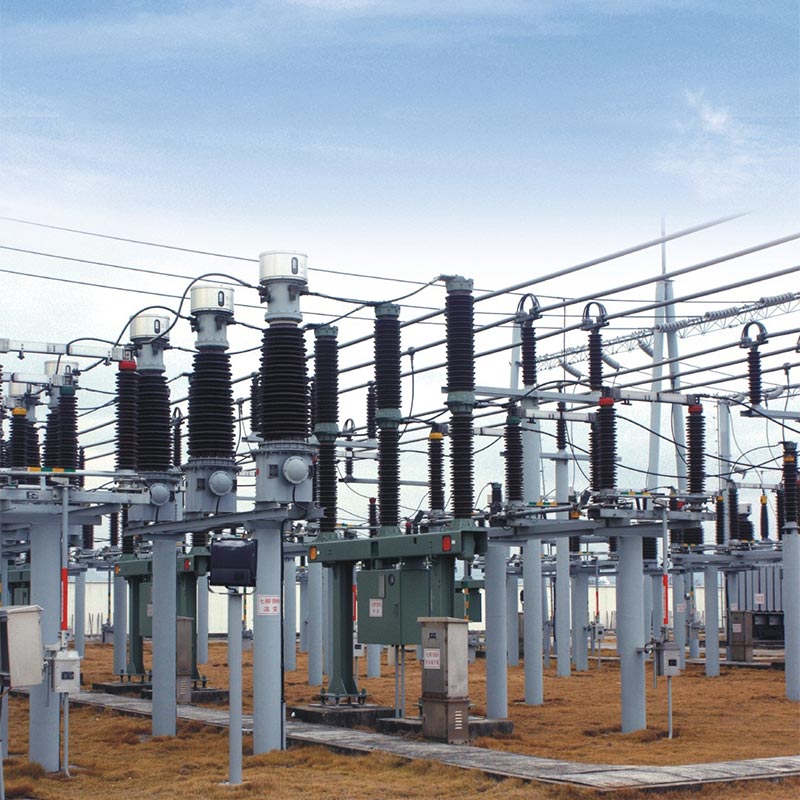

1. Proiektuaren izena: Ekialdeko Txinako 110kV Hiri Azpiestazioen Berritze Proiektua
2. Kokapena: Zhejiang probintzia, Txina
3. Denbora: 2024-2025
4. Xehetasunak: Usune-k 36 GW4-126kV deskonexio etengailu eman zituen hiriko sare elektrikoaren berritze proiektu nagusi honetarako, hobetzeko. 20 kilometro koadroko merkataritza- eta bizitegi-eremu baten elikadura-horniduraren fidagarritasuna.
5. Funtzionamenduaren errendimendua: instalazioa eta martxan jartzea arrakastaz amaitu ziren 45 eguneko epean. Egonkorra 2025ean udako karga gorenarekin (korronte nominala bider 1,2) funtzionamendua lortu zen, gehiegi berotu gabe edo kontaktu txarrik gabe. gaiak. Urteko isolamenduetan eta ikuskapen mekanikoetan zero akats aurkitu ziren. Mantentze-lanaren karga murriztu zen % 40 etengailu zaharrekin alderatuta, azpiestazioen mantentze-lanaren segurtasuna nabarmen hobetuz.
6. Bezeroen iritzia: "Usune deskonektatzeko etengailuek nabarmen hobetu dute azpiestazioaren segurtasuna eta eraginkortasuna. eragiketa. Haien kalitatea eta egonkortasuna nabarmenak dira. Usune gure hornitzaile hobetsi gisa aukeratzen jarraituko dugu».

Parametro Tekniko Nagusiak

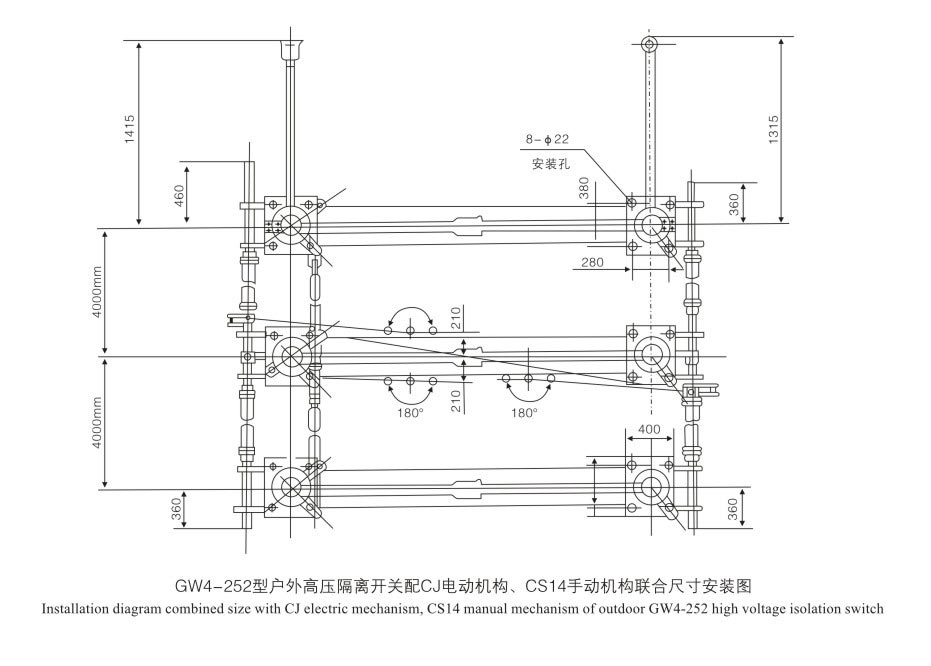

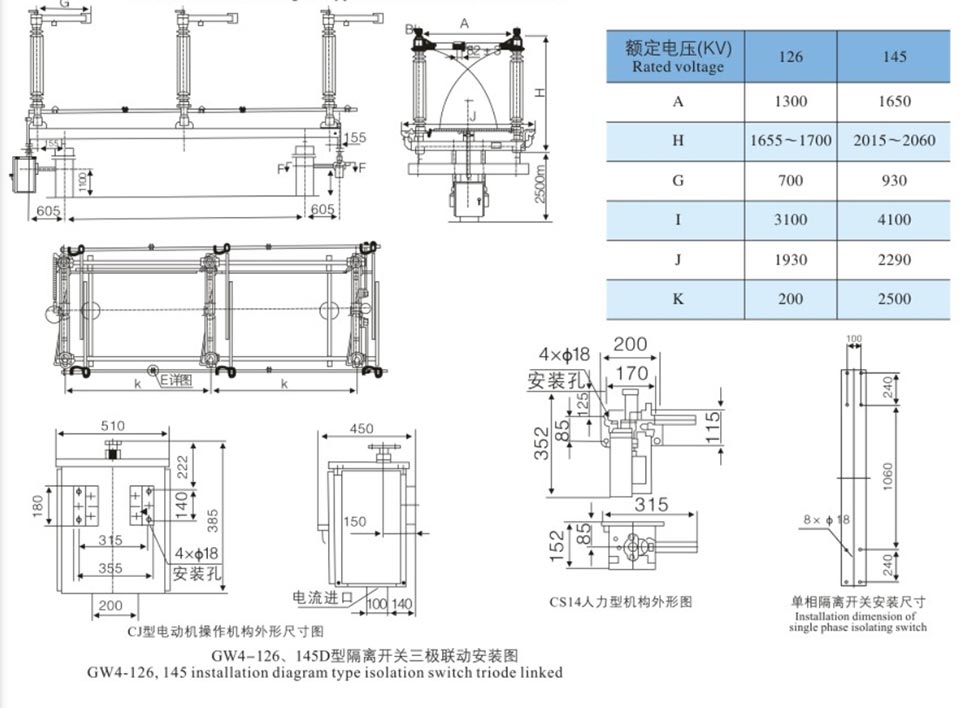

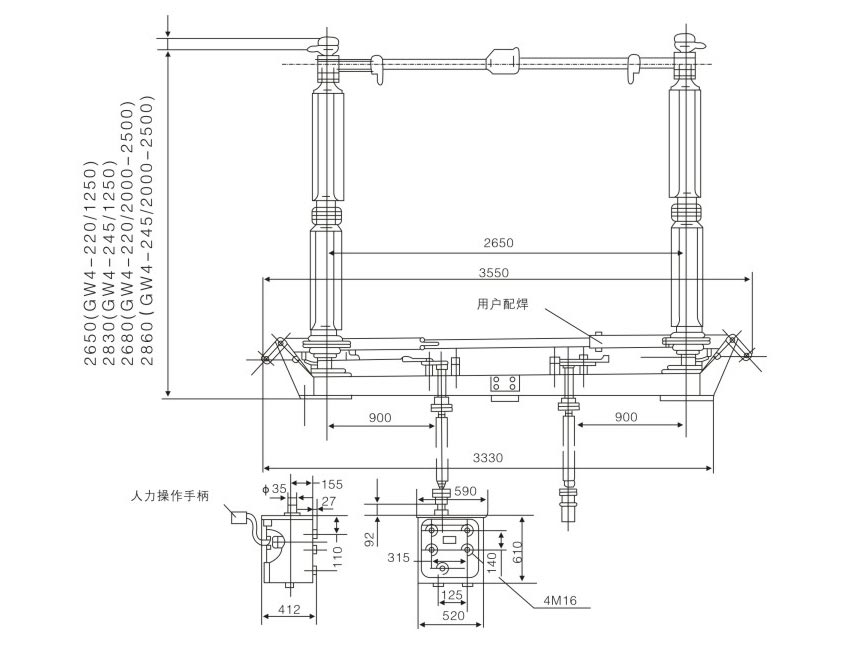

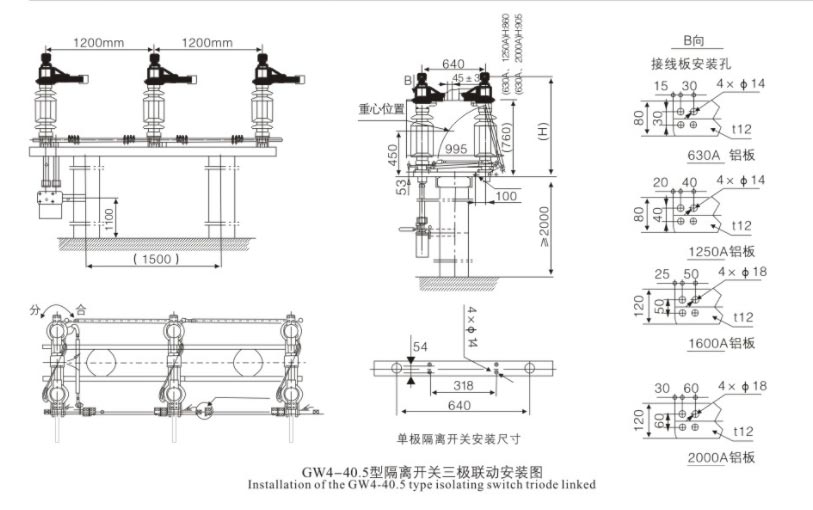

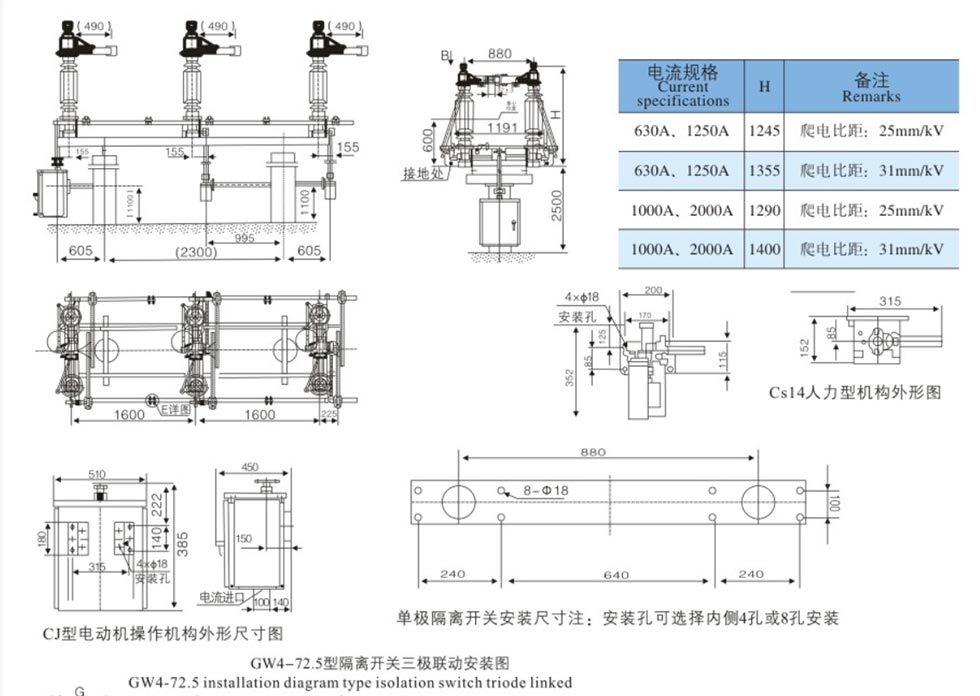

Kanpoko neurriak

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

Q1: GW4 serie 110kV 126kV Deskonexio etengailu isolatzaileak karga-korrontea edo zirkuitu labur-korrontea eten al dezake?

A: Ez. 110kv 126kv Deskonexio etengailuen isolatzaileak zirkuitua aldatzeko soilik diseinatuta daude kargarik gabeko baldintzetan. tentsioarekin. Etengailuekin batera erabili behar dira. Erabili aurretik, zirkuitua egon behar da etengailuaren bidez deskonektatu desaktibazioa bermatzeko, deskonexio-etengailua funtzionatu aurretik.

Q2: Zein ingurumen-baldintzatarako egokia da produktu hau?

A: egonkor funtziona dezake ingurune hauetan: giro-tenperatura -30 ℃ eta +40 ℃; altitudea ≤2000m (handiagoa altitude-ereduak pertsonalizatu daitezke eskaeraren arabera); kutsadura maila orokorretik kutsadura moderatua eta astuna (kutsadurari aurre egiteko ereduak eskuragarri daude); haizearen abiadura ≤35m/s; intentsitate sismikoa ≤8 gradukoa.

Ondorioa

Tentsio handiko ekipo elektrikoen fabrikatzaile profesional gisa, Usune Electric-en GW4 seriea 110kv 126kv Deskonektatzeko etengailu isolatzaileen isolagailuek diseinu aurreratua, kalitate handiko materialak eta doitasuneko fabrikazioa konbinatzen dituzte. aukera ezin hobea bihurtuz zentral elektrikoetarako, azpiestazioetarako eta industria-instalazio handietarako. Seguru ematen dute, isolamendu elektrikoaren babes fidagarria eta iraunkorra. Kalitate sistema integral batean eta eremu helduan oinarrituta errendimenduan, Usune-k mundu osoko energia-azpiegitura-proiektu kritikoei laguntzeko konpromisoa hartu du.
