Isolation Switch Outdoor Manual Motorized Usune-ren oinarrizko produktu bat da, kanpoko ACrako bereziki diseinatua 50Hz-ko maiztasun nominala eta 35kV~170kV-ko tentsio nominala duten zirkuituak. Funtsezko ekipamendu bat da potentzia-sistemen funtzionamendu segurua eta egonkorra bermatuz eta serie honen oinarrizko unitate gisa ere balio dezake produktu eratorriak. Produktuak IEC 62271-102 "Altuko tentsioko AC" arauaren arabera fabrikatzen dira. deskonektatzeko etengailuak eta lurrerako etengailuak" eta IEC 60694 "Tentsio handiko gailuetarako baldintza tekniko orokorrak". eta kontrol-tresna", esperientzia profesionala eta produktuaren fidagarritasuna bermatuz.
Etengailu birakaria horizontalaren egitura du, etengailu honek isolamendu maila altua eta kutsadura handia ditu. erresistentzia, errendimendu mekaniko egonkorra eta instalazio eta mantentze erosoak. Eskuzko eta biak onartzen ditu funtzionamendu elektrikoa eta beharren arabera lurreko etengailu batekin konfigura daiteke. Kanpoko gogoretara moldagarria da inguruneak, hala nola altitude handiak, tenperatura baxuak eta kutsadura handia. Hornitzaile fidagarri gisa, Usune zorrozki nazioarteko estandarrak betetzen ditu eta produktuen kalitatea zorrotz kontrolatzen du bezeroei kalitate handikoa eskaintzeko, deskonektatzeko etengailu seguruak eta iraunkorrak.
Kanpoko Eskuzko Isolamendu Etengailu Motorizatua oso erabilia da kanpoko energia transmisio eta banaketa sistemetan sare elektrikoetan, industria- eta meatze-enpresetan, hiri-eraikuntzan eta energia-energia berrien sorkuntzan. Hala da potentzia maiz isolatzea eta segurtasuna mantentzea eskatzen duten aplikazioetarako egokia da, eta bereziki egokia da kanpoko ingurune gogorrentzat, energia-horniduraren jarraipena eta segurtasuna eraginkortasunez bermatuz.
Produktuak errendimendu tekniko bikainak ditu eta hainbat zehaztapen estaltzen ditu. Bere oinarrizko parametroak hauek dira
honela:
- Tentsio nominala: 35kV~170kV
- Korronte nominala: 630A ~ 2500A
- Denbora laburrean jasateko korrontea: 20kA/s ~ 50kA/s
- Iraunpenaren gailurra: 50kA ~ 125kA
- Zirkuitu Nagusiaren Erresistentzia: ≤125μΩ (modeloaren arabera aldatzen da)
- Minutu bateko potentzia-maiztasuna jasateko tentsioa: 80kV ~ 200kV
- Tximistaren bultzadari eusteko tentsioa: 115kV ~ 860kV (modeloaren eta lurreko etengailuaren arabera aldatzen da)
- Eragiketa-mekanismoa: Eskuzkoa (CS11, CS17D, CS14G serieak) edo elektrikoa (CJ2 mota)

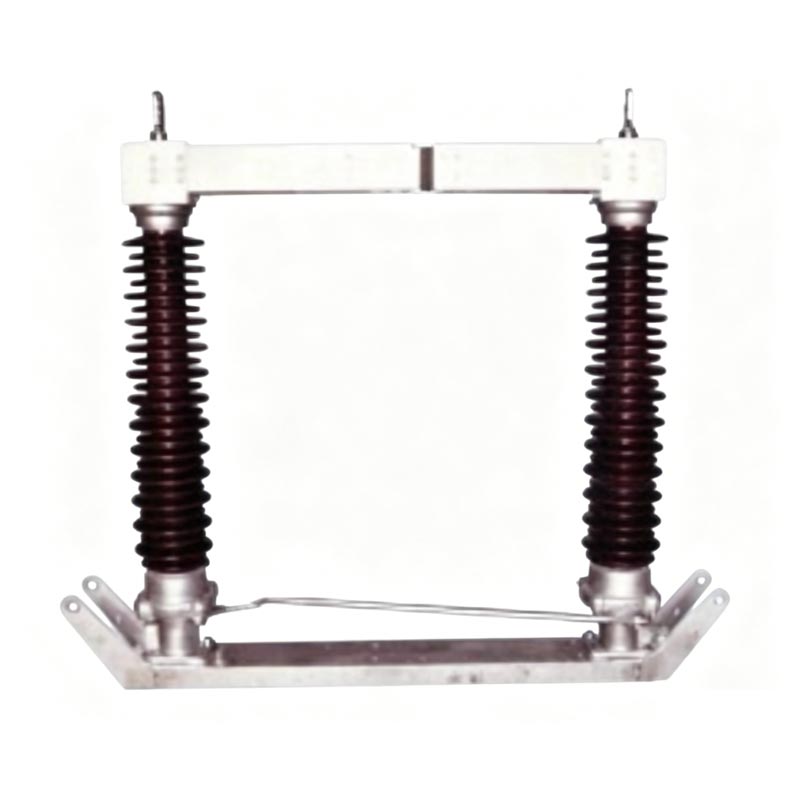

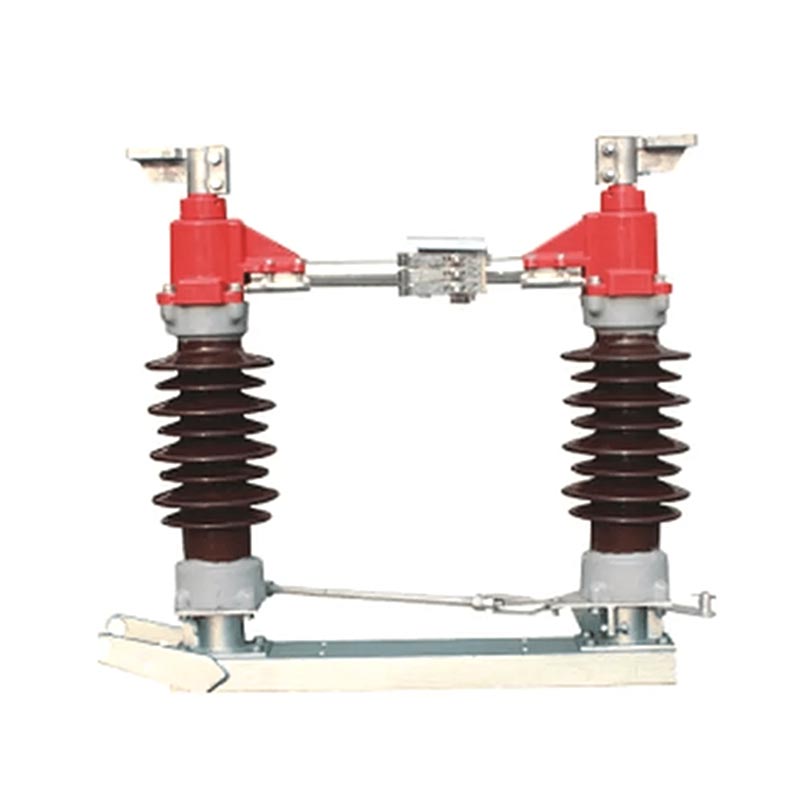

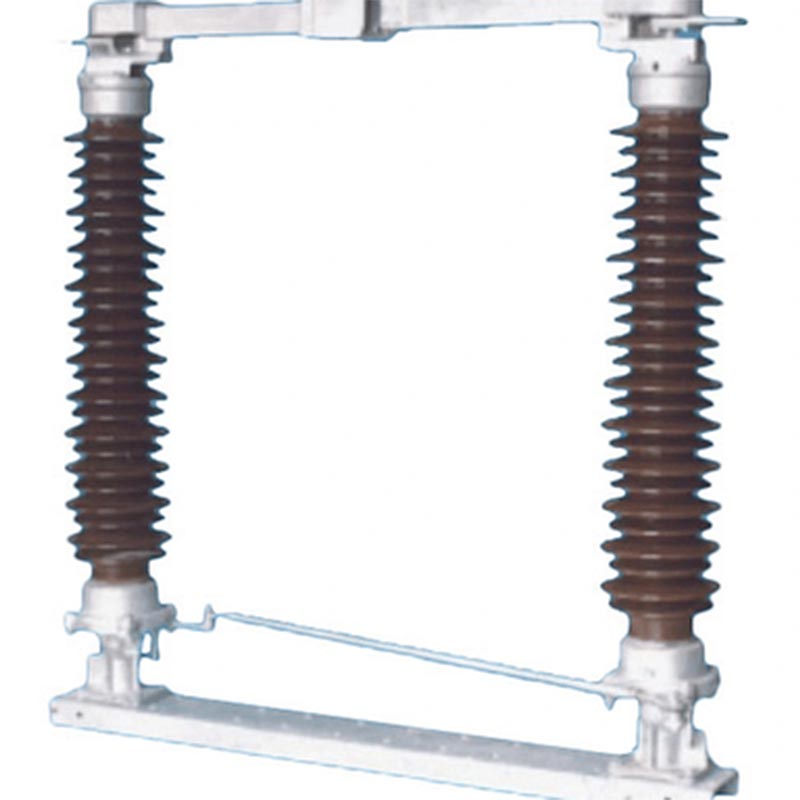

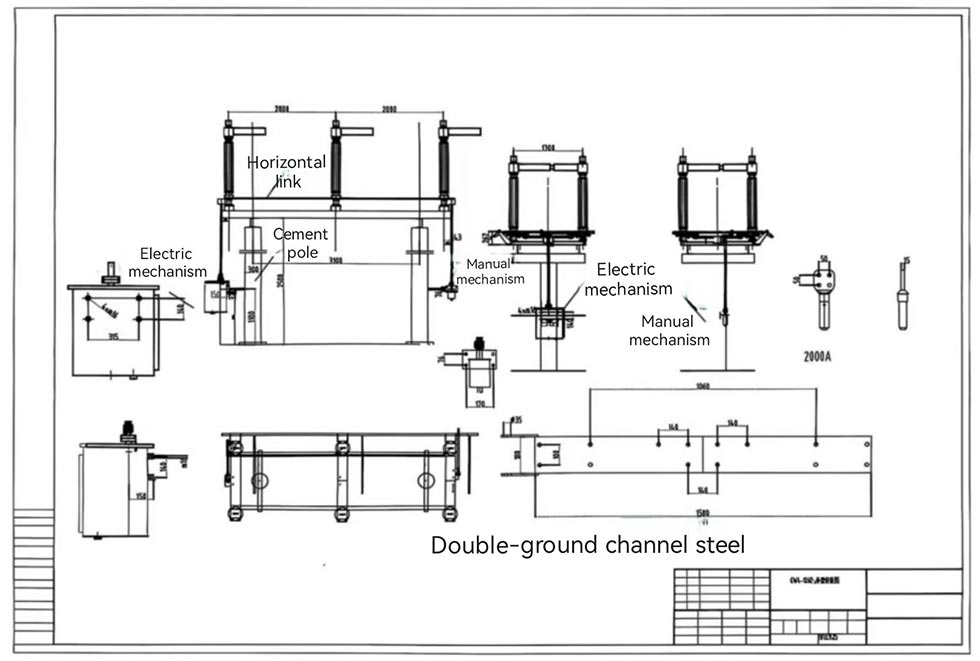

Isolation Switch Outdoor Manual Motorized-ek zutoin bikoitzeko esku-astintzeko egitura erabiltzen du. Fase bakoitza oinarri batez osatuta dago, post-isolatzaileak, irteerako terminalak eta kontaktuak. Bi zutoin isolatzaileak elkarren artean paraleloan muntatuta daude errodamendu-eserlekuak oinarriaren bi muturretan eta oinarriarekiko perpendikularrean. Zati eroale nagusiak gutxi gorabehera biratzen du 90° zutoin isolatzaileekin. Erdiko kontaktuak egitura birakari autogarbitzailea du, hautsa kentzen duena eta kontaktuaren zikinkeria irekitzean eta ixtean, kontaktu fidagarria bermatuz. Pieza birakariek zigilua hartzen dute, mantentzerik gabeko diseinua, eta transmisioaren osagaiek altzairu herdoilgaitzezko pinak eta molibdenoa erabiltzen dituzte disulfuroa duten nylonezko bushingak, korrosioarekiko erresistenteak eta herdoilik gabekoak.
Ukipen-hatzek indar handiko, eroankortasun handiko eta elastikotasun handiko material mota berri bat erabiltzen dute. Horretan oinarritzen dira beren elastikotasuna kontaktuak estutzeko, malgukiaren korrosioa eta bero-errezisteak eragindako kontaktu-hutsegitea saihestuz. Osagai eroaleen egitura honek erabilgarritasun eredu nazionalaren patentea lortu du.
≤2000m-ko altitudeetara, giro-tenperaturara -40℃ eta +40℃ra, haize-abiadura ≤34m/s-ko eta intentsitate sismikoa ≤8. graduak. Creepage distantziak GB/T5582 III edo IV klaseko eskakizunak betetzen ditu. Kutsaduraren aurkako erresistentzia handia eta izotza (izotzaren lodiera ≤10 mm).
Eskuzko funtzionamendua zein elektrikoa onartzen du, beharren arabera hauta daitekeena. Eskuzko mekanismoa funtzionatzeko erraza da, berriz mekanismo elektrikoa (CJ2 motakoa) AC motor batek gidatzen du engranaje murrizte baten bidez, eraginkortasun handia eta lana aurrezteko errendimendua.
Lurreratze-etengailu batekin hornituta, zirkuitu eroale nagusia eta lurrerako etengailua fidagarriak dira interblokeatua, lurreko etengailua ezin dela itxi zirkuitu nagusia itxita dagoenean, eta alderantziz, ustekabeko funtzionamendua saihestuz.
Fase-faseko eta bertikaleko bielek estutze-egitura hartzen dute, pinen beharra ezabatuz. soldadura, instalazioaren eraginkortasun handia lortuz. Piezak birakariak mantentzerik gabekoak dira, errutina erraztuz ikuskapenak eta mantentze-lanak, epe luzerako ustiapen-kostuak murriztuz.

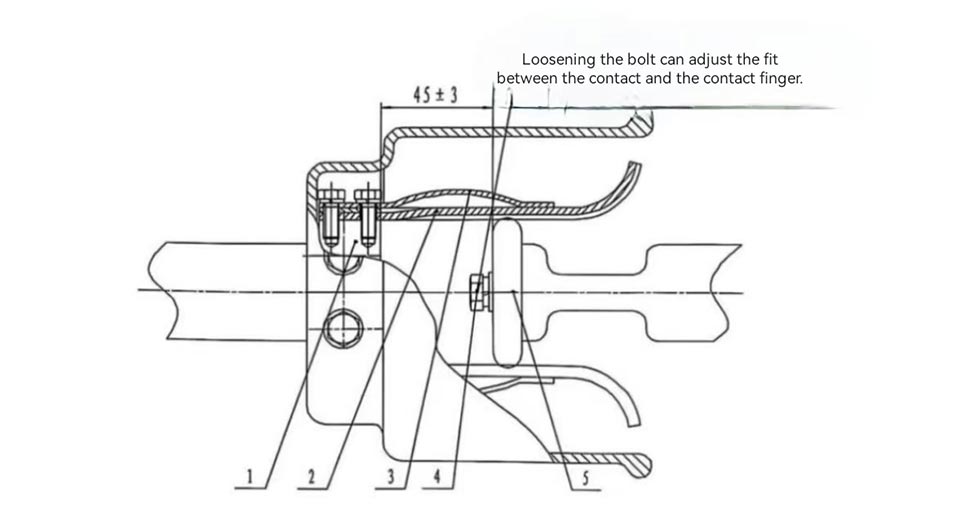

1. Hatz-ukitzeko oinarria
2. Hatz-ukitzea
3. Blokeatzeko plaka magnetikoa
4. Torlojua
5. Kontaktua
2. Irudia Kontaktu Elektriko Puntu Nagusien Diagrama Eskematikoa

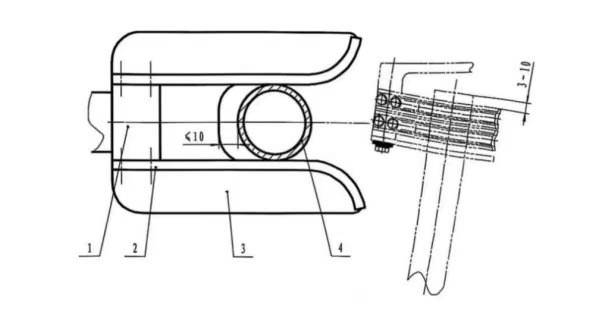

1. Beheko labana kontaktu-buru estatikoa
2. Harremanetarako hatza
3. Kokapen plaka
4. Ehotutako aizto-hodia
3. Irudia Lurreratze-hodiaren eta kokapen-plakaren posizioaren diagrama eskematikoa

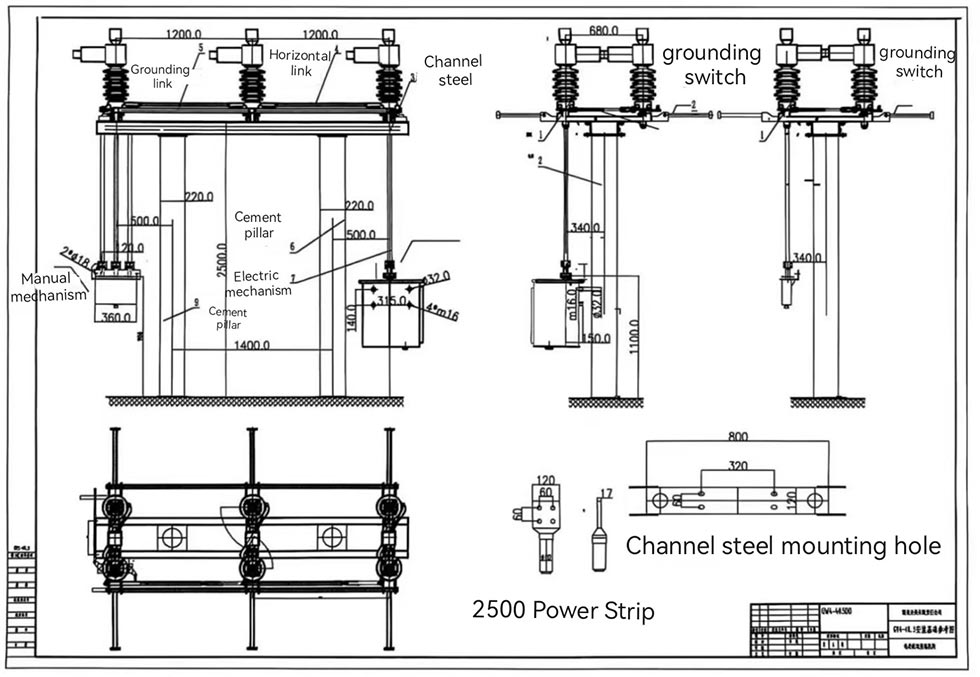

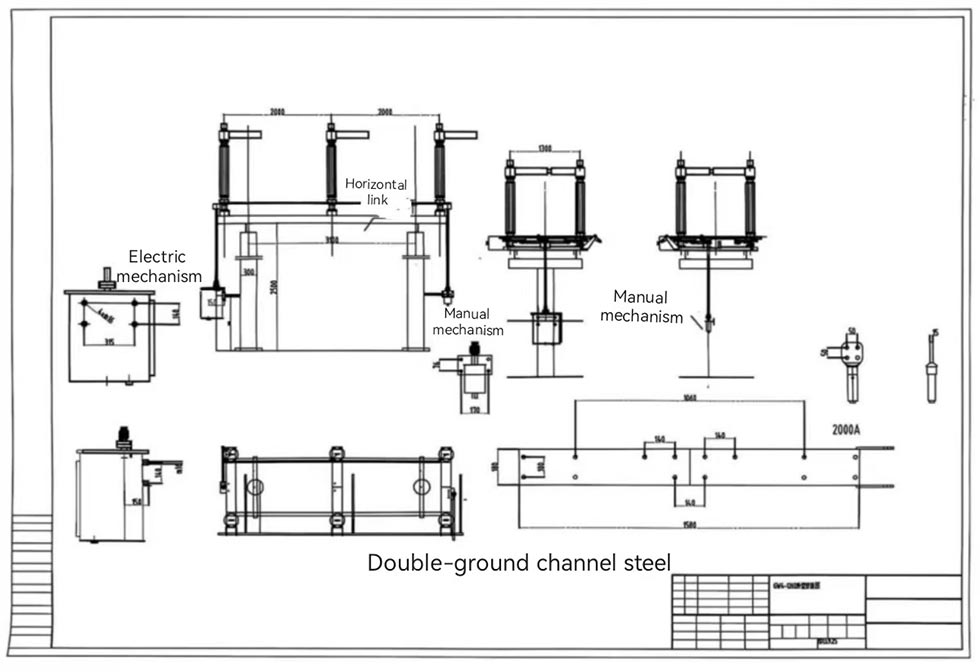

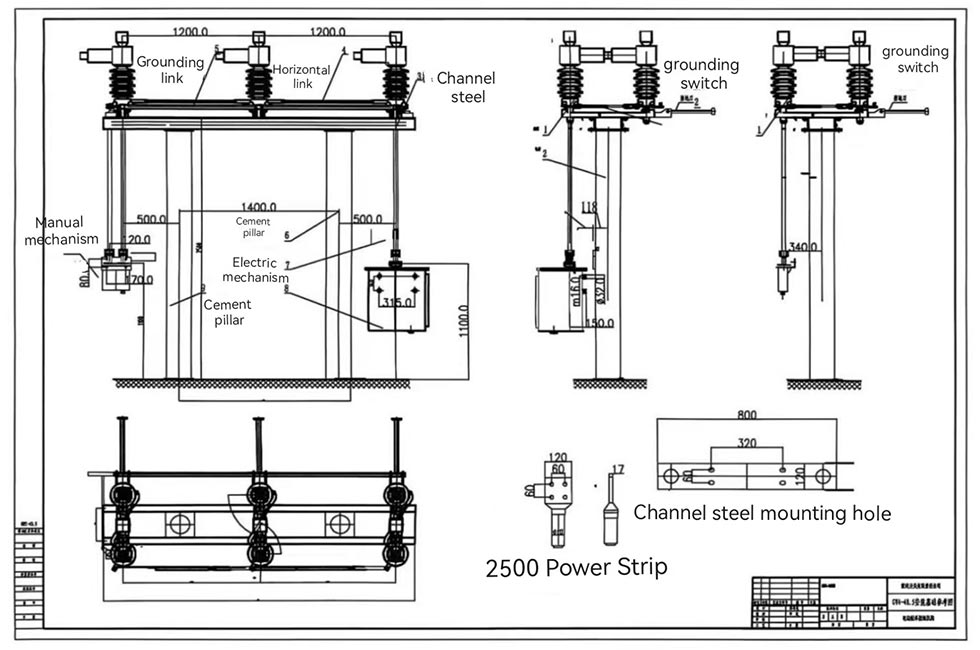

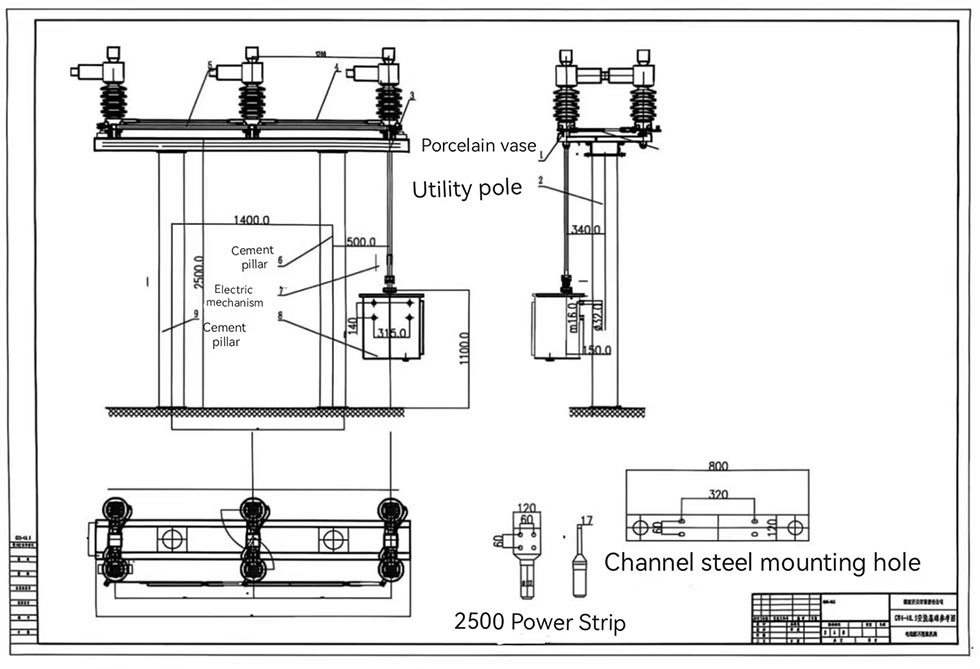

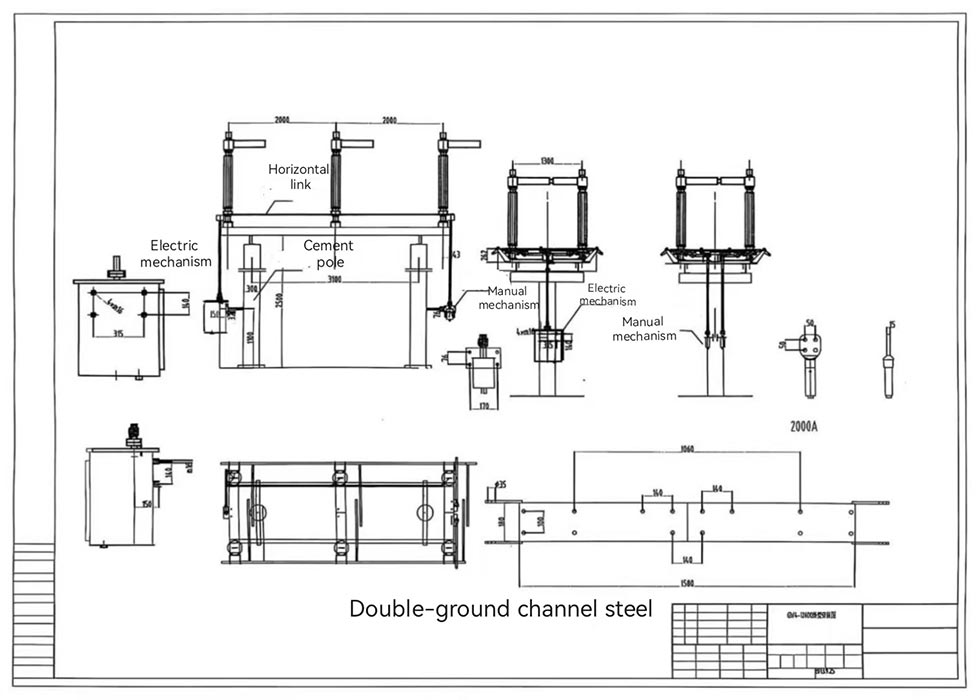

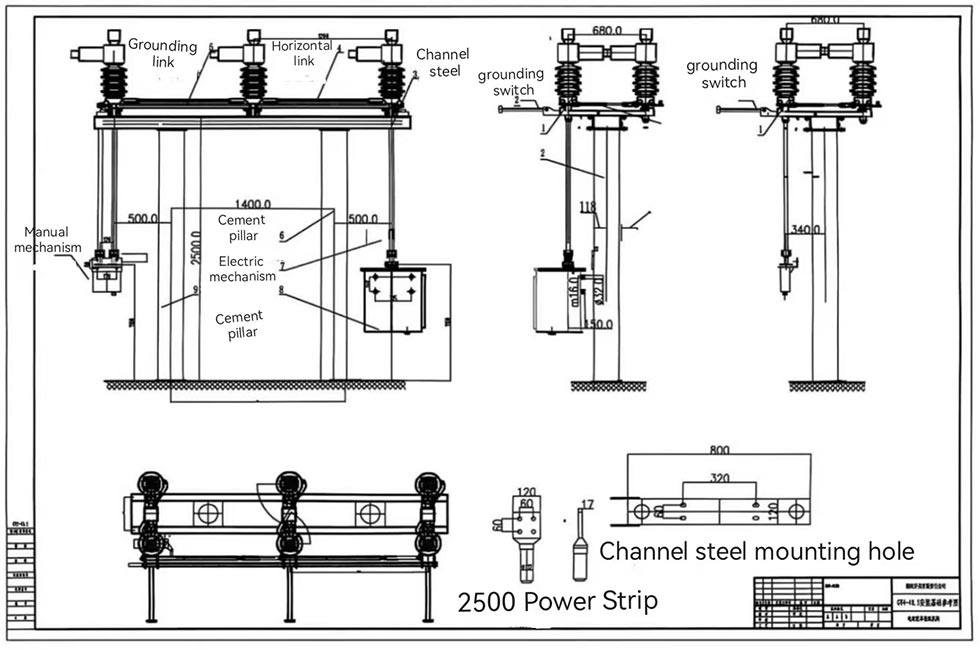

4. irudia Igotze-diagrama
Kasu praktikoa: altuera handiko sare elektrikoaren proiektua Mendebaldeko Txinan
Txinako mendebaldeko sare elektrikoko enpresa bat 110 kV-ko transmisio-linea berritzeko proiektua egiten ari da. batean kokatuta 1800 m-ko altitudean, proiektuak urteko batez besteko tenperatura -15 ℃ eta 25 ℃ bitartekoa izaten du, maiz haize gogorrak eta elurte handiak neguan. Proiektuak Usune GW4(A)-126(D)(W)/1250 etengailu deskonektatzaileak (CJ2-rekin hornituta) hautatu zituen funtzionamendu-mekanismo elektrikoak eta lurrerako etengailuak). Azken hiru urteetan, produktuak frogatu du Ingurumenaren moldagarritasun bikaina, isolatzaileen kalterik edo kontaktuaren gainberotzerik gabe. Irekitzea eta ixtea eragiketak leunak dira, eta oraindik ere normalean funtziona dezake neguan 8 mm-ko izotz metaketarekin ere, bermatuz. sare elektrikoaren funtzionamendu egonkorra. Fabrikatzaile gisa, Usune-k instalazio-gidak eta ohikoak eskaintzen zituen proiektuaren mantentze-zerbitzuak, bezeroaren laudorio handiak lortuz.
A1: Eskuzko eragiketa-momentua handitzearen arrazoi nagusia birakatutako zatietan olio lubrifikatzailea da transmisio-sistema lehortu egin da, zikindu egin da edo ardatzaren pinak herdoilduta daude, eta transmisioa areagotu da erresistentzia. Irtenbidea: Lehenik eta behin, gelditu funtzionamendua. Etengailu isolatzailea irekita dagoela baieztatu ondoren eta goi-tentsioko linea lurrean jarrita dago, biratzen diren piezak desmuntatu, metatutako zikinkeria eta herdoila garbitu eta bat aplikatu. lubrifikatzaile kopuru egokia. Arazoak jarraitzen badu, jarri harremanetan Usuneko salmenta osteko zerbitzu-taldearekin konponketa profesionala. Usune fabrikak konponketa-langile profesionala eta ordezko piezak ditu laguntza puntuala emateko.
A2: Korrosio kimiko arina edo moderatua duten eremuetan erabil daiteke. Funtsezko neurriak: 1. Hornitzaileari jakinarazi ingurumenaren korrosio-maila eskaera egiterakoan. Usune-k korrosioaren aurkako tratamendua pertsonalizatuko du (adibidez, beroa altzairu armatuzko osagaien galbanizazioa eta korrosioaren aurkako isolatzaile berezien aukeraketa); 2. Aldian behin garbitu isolatzaileen eta zati eroaleen gainazala substantzia korrosiboak kentzeko; 3. Ohiko ikuskapena laburtu zikloa, kontaktu-azalera eta isolatzaile-egoera egiaztatzean arreta jarriz, eta kaltetutako piezak berehala ordezkatu. Izan ere korrosio kimiko larria duten eremuak, kontsultatu Usuneko departamentu teknikoari irtenbide pertsonalizatuetarako.
Usune Isolation Switch Outdoor Manual Motorizatu bakoitzak instalazio osagarri osoz hornituta dator Bezeroak agindutako funtzionamendu-mekanismoa, produktuaren ziurtagiriarekin, instalazio- eta funtzionamendu-eskuliburuarekin batera, eta osagarrien zerrenda. Txinan errotutako hornitzaile gisa, Usune-k ekoizpen eta salmenta osteko sistema integrala du: fabrikak kalitatea ikuskatzeko prozesu zorrotza du produktu guztiak sailkatuta daudela bermatzeko fabrika; salmenta osteko zerbitzu-taldeak instalazio-gidak, arazketa, mantentze-lanak eta bestelakoak eskaintzen ditu zerbitzuak, bezeroen beharrei 24 orduz erantzunez, eta kalitate handiko produktuak eskaintzeko konpromisoa hartu du eta Etxeko eta atzerriko bezeroei arreta arretatsua, epe luzerako eta lankidetza harreman egonkorrak eraikiz.
