Hiriko sare elektrikoen etengabeko hobekuntzarekin, energia elektrikoaren sorkuntza berriarekin eta industria elikadura hornitzeko sistema berriekin, tentsio ertaineko etengailu trinko, adimentsu eta mantentze baxuko ekipamendu ezinbesteko oinarrizko ekipamendu bihurtu dira potentzia banatzeko ingeniaritzarako. TheEraztun Unitate Nagusia Etengailuarekin, XGN15 serieko SF6 airez isolatutako eraztun-unitate nagusiak irudikatuta, pixkanaka-pixkanaka ordeztu egin du ohiko kommutagailu handienek bere aztarna txikia, errendimendu egonkorra eta eskalagarritasun handia duelako. Blog honek fabrikatutako produktuak hartzen dituZhejiang Usune Electric Co., Ltd.oinarri gisa, produktuaren ezaugarriak, parametro tekniko osoak, barne egitura, funtzionamendu-zehaztapenak, aplikazio eszenatokiak eta laguntza-zerbitzuak aurkezten ditu.

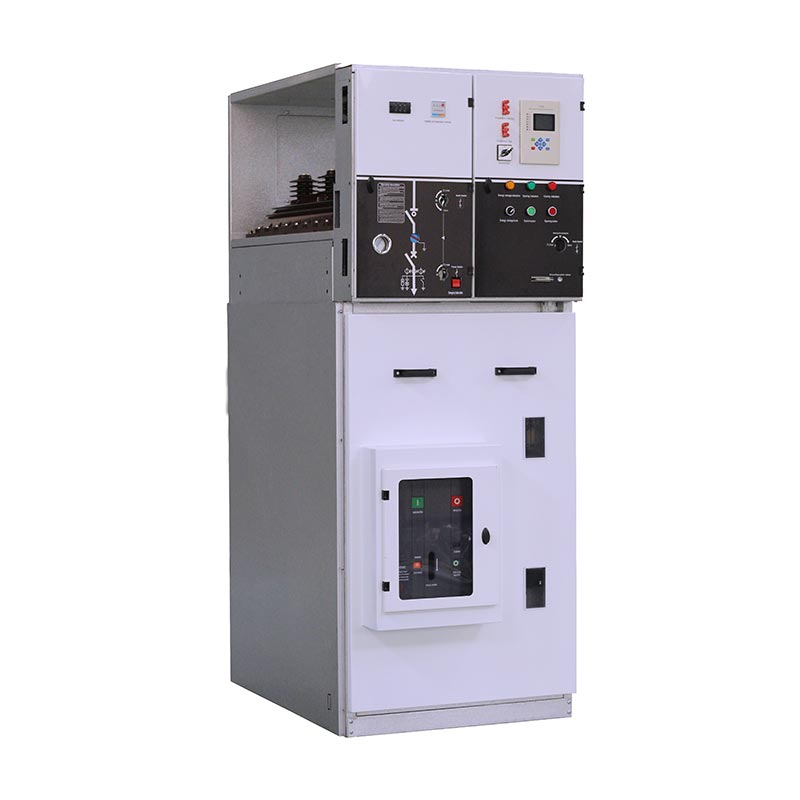

The Eraztun Unitate Nagusia Etengailuarekin12 kV eta 36 kV bitarteko tentsio ertaineko potentzia banatzeko sistemetarako bereziki garatutako metalez itxitako etengailu modular bat da. SF6 sufre hexafluoruroko karga etengailu aurreratua eta airea isolatzeko teknologia onartuz, zirkuitu haustura, babes, monitorizazio eta interblokeo funtzioak armairu batean integratzen ditu. Garatu eta ekoitzi duZhejiang Usune Electric Co., Ltd., XGN15 serieko produktuak diseinu trinkoa, funtzionamendu malgua eta interblokeo mekaniko fidagarria ditu.
Ohiko etengailuen armairuetatik desberdina, eraztun-unitate nagusi hau potentzia banaketaren automatizaziorako diseinatuta dago. Asko murrizten du tokian bertan eraikitzeko eta geroko mantentze-lanak egiteko zailtasunak, eta egokia da hainbat instalazio-espazio estuetarako. Konpainiaren I+G, ekoizpen eta proba sistema osoak lagunduta, ekoizpen-lotura guztiek nazioarteko estandarrak zorrotz betetzen dituzte, produktuen epe luzerako funtzionamendu egonkorra bermatuz energia-banaketaren ingurune konplexuetan. Asko sustatu da hiri eta landa sare elektrikoaren berriztapenean, energia hornikuntza industrial eta zibilean, energia berrian eta beste alor batzuetan etxean eta atzerrian.
Eraztun Unitate Nagusia Etengailuarekintentsio ertaineko kommutagailuen merkatuan nabarmentzen da indargune anitzekin. I+G teknologia independentearekin eta diseinu optimizatuarekin konbinatuta, bere abantaila nagusiak honela laburbiltzen dira:
•Etengailu nagusiaren konfigurazio dibertsifikatua: SF6 karga etengailu auto-ekoiztuarekin hornituta dago estandar gisa, bizitza luzea, funtzionamendu egonkorra eta mantentze-kostu txikia duena. Erabiltzaileek hutseko etengailuak instalatzeko aukera ere egin dezakete hausteko ahalmena eta segurtasun-babes maila hobetzeko, potentzia banaketa-eskaera desberdinetara egokituz.
• Eragiketa bikoitza eta eguneratze adimenduna: eskuzko eta elektrikoko funtzionamendu moduak onartzen ditu tokiko funtzionamendu-ohitura anitzak betetzeko. FTU eta RTU gailuekin bat egin daiteke urruneko kontrola, urruneko seinaleztapena, urruneko neurketa eta urruneko doikuntza gauzatzeko, banaketaren automatizazioaren "urruneko lau" eskakizunak guztiz betez eta sarearen kudeaketa adimenduna gauzatzeko.
• Monitorizazio eta Babes Teknologia Aurreratua: Doitasun handiko sentsore eta babes-errele integratuak, ekipamenduaren funtzionamendu-egoera denbora errealean kontrolatu ditzaketenak, akatsei azkar erantzuten diete eta energia banaketa-sistemen eta operadoreen segurtasuna modu eraginkorrean babesten dute.
•Egitura arina eta hedagarria: muntaketa-eskema optimizatua hartzen du, garraiatzeko, igotzeko eta instalatzeko erosoa dena. Diseinu modularrak konbinazio librea eta geroko ahalmenaren hedapena onartzen ditu, merkatuaren potentzia-eskaera aldakorrari malgutasunez aurre eginez.
• Segurtasun Handia eta Tamaina trinkoa: Airearen isolamenduaren egitura + interblokeatzeko gailu mekaniko fidagarria, funtzionamendu okerrak eraginkortasunez saihestuz. Armairuaren tamaina txikiak solairuan lekua aurrezten du, hau da, leku mugatua duten azpiestazioetarako eta banaketa-geletarako ekipamendu hobetsia.
Funtzionamendu egonkorra eta segurua bermatzekoEraztun Unitate Nagusia Etengailuarekin,ekipoak funtzionamendu-ingurunerako baldintza argiak ditu. Produktu guztiak honako estandar hauen arabera probatzen dira:
1.Altuera maximoa: ≤1000m
2. Giro-tenperatura-tartea: -35 ℃ ~ 45 ℃, gehienezko tenperatura-diferentzia ez da 25 ℃ baino handiagoa izango
3.Hezetasun estandarra: eguneroko batez besteko hezetasun erlatiboa ≤95%; Hileko batez besteko hezetasun erlatiboa ≤% 90
4.Erresistentzia sismikoa: 8 graduko eta beheragoko intentsitate sismikora egokitu
5.Gunearen baldintzak: bibrazio larririk, inpaktua, sute irekia, korrosio kimikoa eta leherketa arriskurik ez
Mesedez, berretsi tokiko ingurunea instalatu aurretik, ekipoaren bizitza luzatzeko eta funtzionamendu akatsak saihesteko.
Hurrengo taulan XGN15 serieko parametro tekniko estandar guztiak zerrendatzen diraEraztun Unitate Nagusia Etengailuarekin, 12kV, 24kV eta 36kV-ko hiru tentsio-maila nagusi hartzen dituena, zure kontratazio- eta ingeniaritza-diseinuaren erreferentziarako:
| S/N | Izena | Unitatea | 12kV | 24kV | 36kV |
| 1 | Tentsio nominala | kV | 12 | 24 | 36 |
| 2 | Korronte nominala | A | 630 | 630 | 630 |
| 3 | Begizta itxiko eten-korronte nominala | A | 630 | 630 | 630 |
| 4 | Karga hausteko korrontearen arabera kalkulatua | A | 630 | 630 | 630 |
| 5 | Denbora laburrean jasaten duten korrontea | kA | 16 | 16 | 16 |
| 6 | Iraunkortasunaren korronte nominala | kA | 40 | 40 | 40 |
| 7 | Zirkuitulaburrak egiteko korronte nominala | kA | 40 | 40 | 40 |
| 8 | Potentzia-maiztasuna jasateko tentsio nominala (fase-fasea eta fase-lurrera) | kV | 28 | 50 | 70 |
| 9 | Potentzia-maiztasuna jasateko tentsio nominala (distantzia isolatzaile osoan) | kV | 32 | 60 | 80 |
| 10 | Tximistari jasateko tentsio nominala (fase-fasea eta fase-lurra) | kV | 75 | 125 | 170 |
| 11 | Tximistaren jasateko tentsio nominala (isolamendu distantzia osoan) | kV | 85 | 145 | 195 |
| 12 | Transferentzia-korronte nominala | A | 630 | 630 | 630 |
| 13 | Erresistentzia mekanikoa | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Erresistentzia elektrikoa | ops | E1 | E1 | E1 |
| 15 | SF6 gasaren presioa (20 ℃) | taberna | 0.5 | 0.5 | 0.5 |
| 16 | Urteko isurketa-tasa | % ≤ | 0.5 | 0.5 | 0.5 |
| 17 | Itxitura babesteko gradua | / | IP3X | IP3X | IP3X |
TheEraztun Unitate Nagusia Etengailuarekinarmairu mota anitz eta osagaien konfigurazio malguak onartzen ditu. Armairu-gorputz ezberdinek 12kV, 24kV eta 36kV sistemetarako dagozkien tamaina estandarrak dituzte, beheko taulan erakusten den moduan:
| Ez. | Etengailu mota | Aukerako Konfigurazioa | 12 kV Neurriak (W×D×H, mm) | 24 kV Neurriak (W×D×H, mm) | 36 kV Neurriak (W×D×H, mm) |
| 1 | Sarrera/irteerako LBS panela | Karga-etengailua, Lurraren etengailua, Barra nagusia | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Transformadoreen Babes Panela | Karga-etengailua, Lurraren etengailua, Fusiblea, Barra nagusia | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Neurketa-panela | Transformadorea, fusiblea, busbarra nagusia | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB Irteerako Panela | Etengailua, Korronte-transformadorea, Karga-etengailua, Lurraren etengailua, Erreleen babesa, Barra nagusia | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB Irteera neurketa panelarekin | Etengailua, Korronte-transformadorea, Transformadorea, Karga-etengailua, Lurraren etengailua, Erreleen babesa, Barra nagusia | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Kabinetearen egitura orokorra
ren kabineteaEraztun Unitate Nagusia Etengailuarekingoiko eta beheko unitate independenteetan banatzen da, zatiketa argiarekin eta segurtasun sendoarekin:
1.Busbar gela: armairuaren goiko aldean kokatuta, busbarra nagusia kommutagailu talde osoa zeharkatzen du armairuen arteko potentzia transmisioa gauzatzeko.
2.Etengailuen gela nagusia: erretxina epoxiko kapsulatutako SF6 karga etengailuaz hornitua, behaketa-zulo batekin eta aukerako SF6 gas-dentsitate-neurgailuarekin.
3.Kableen gela: kableen kableentzako espazio zabala, tximista-paragailuz, korronte-transformadoreaz eta beste osagarri batzuekin hornitu daitekeena. Beheko plaka eta armairuko atea desmuntagarriak dira kablea erraz instalatzeko.
4.Mekanismo eragilea eta tentsio baxuko kontrol-gela: interblokeo mekanikoa, posizio-adierazlea, kontaktu osagarriak, bidaia-bobina eta beste osagai batzuk ditu, hainbat kontrol-begizta eta neurketa-tresna onartzen ditu.
XGN15 V moduluaren eraztun-unitate nagusia hutseko etengailuak, SF6 etengailuak, interblokeo mekanismoak eta lurrerako etengailuak osatzen dute. Instalazio metodoak aurrealdean finkoak dira eta alboetan finkoak dira. Etengailua eta karga-etengailua interblokeatu daitezke funtzionamendu okerra ekiditeko.
6.2 Bi eragiketa-mekanismoak
•K mota (Funtzio bikoitzeko malguki bakarreko mekanismoa): karga-etengailua palankak edo motorrak era independentean funtzionatzen du; lurreratzeko etengailua konpresio-malgukiaren bidez gidatzen da eta aparteko palanka batek eragiten du.
• A mota (Funtzio bikoitzeko malguki-mekanismoa): karga-etengailuak udaberriko energia biltegiratzea hartzen du, palanka, motorra edo botoiaren abiarazteak onartzen ditu. Lurraren etengailua malguki-mota duen palanka independente batek funtzionatzen du.
Eragiketa guztiakEraztun Unitate Nagusia Etengailuarekinarmairuko atea itxita egin behar da. Eragileek prozesu estandarizatua jarraitu behar dute:
7.1 Pizteko funtzionamendua
1.Berretsi armairuko atea guztiz itxita dagoela, sartu heldulekua goiko zuloan eta biratu 180º-ko erlojuaren kontrako noranzkoan balazta bereizteko soinua entzun arte eta lurrerako etengailua deskonektatu arte.
2. Sartu heldulekua beheko zuloan eta biratu 180° erlojuaren orratzen noranzkoan itxiera soinua entzun arte. Adierazlea lan-posizioan dago, eta pizteko eragiketa amaitu da.
7.2 Itzaliaren funtzionamendua
1.Sartu heldulekua beheko zuloan eta biratu 180º-ko erlojuaren orratzen kontrako noranzkoan korrontea mozteko; botoi batekin hornituta badago, sakatu zuzenean bidaia botoia.
2. Egiaztatu zuzeneko pantaila guztiz itzalita dagoela kable-gela indargabea dela baieztatzeko. Sartu heldulekua goiko zuloan eta biratu 180° erlojuaren orratzen noranzkoan lur-etengailua ixteko. Armairuko atea desblokeatuta dago eta itzaltzeko eragiketa amaitu da.
Oharra: egiaztatu SF6 presio-neurgailua aldatze-eragiketa bakoitzaren aurretik, ekipoak presio-tarte normalean funtzionatzen duela ziurtatzeko.
8.1 Garraioa eta biltegiratzea
• Armairua beheko plakan finkatuta dagoenean, eskorga bidez garraiatu daiteke; bestela, erabili altxatze integrala. Ekipamendua bertikalean mantendu behar da garraioan eta ez da irauli behar.
•Konmutagailuak ez dira denbora luzez kanpoan gordeko hezetasuna, hautsa eta korrosioa saihesteko.
8.2 Mantentze-arauak
1.Ekipoak 3 urteko epean mantentzerik ez du funtzionamendu-baldintza normaletan, eta udaberriko funtzionamendu-mekanismoak ez du lubrifikaziorik behar.
2. Mantentze-ziklo arrunta urtebetekoa da. Mantentze-edukien artean konektore elektriko guztiak estutzea, xurgatzea eta barne osagaiak ikuskatzea daude.
3.Egin aldian-aldian etengailu eta lurrerako etengailu guztien itxiera- eta irekitze-probak, eta probatu begizta elektrikoa funtzionamendu malgua bermatzeko.
4.Ikusi eta arazketa erreleen babes-gailuak martxan jarri aurretik.
9.1 Erantsitako dokumentuak eta osagarriak
Multzo bakoitzaEraztun Unitate Nagusia Etengailuarekinmaterial osoekin entregatzen da: produktuaren ziurtagiria, funtzionamendu eskuliburua, ingeniaritza-diseinuaren marrazkiak eta funtzionamendu-helduleku berezi bat.
9.2 Eskaeraren informazioa behar da
Bezeroek informazio hau eman behar dute eskaerak egiterakoan: zirkuitu nagusiaren kableatuaren diagrama, kommutagailuen instalazioaren plana, osagaien eredua, begizta osagarriaren eskema eta beste baldintza tekniko berezi batzuk, produktuak zehaztasunez pertsonalizatuta daudela ziurtatzeko.
Zhejiang Usune Electric Co., Ltd. 2011n sortu zen eta Yueqing Ekonomiaren Garapen Eremuan kokatu zen, Txinako ekoizpen elektrikoaren oinarri ospetsuan. Konpainiak 8 milioi dolarreko kapital soziala du, 4300㎡ ekoizpen-tailer modernoa eta 100 langile profesional baino gehiago. Urteetako garapenaren ondoren, oinarrizko hiru produkzio-lerro eraiki ditu: tentsio baxuko eta ertaineko etengailuen ekoizpen-lerroa, tentsio handiko etengailuen ekoizpen-lerroa eta epoxi erretxina injekzio-lerroa.
Konpainiak I+G, produkzioa eta salmentak integratzen ditu, produktu-matrize oso batekin tentsio handiko eta baxuko etengailuak, transformadoreak, elkarrekiko induzitzaileak, tentsio handiko etengailuak eta etengailuen osagarriak biltzen dituena. ISO 9001, ISO 14001 eta ISO 45001 ziurtagiriak gainditu ditu eta State Grid Corporation of China eta China Railway Construction Corporation-en hornitzaile kualifikatua bihurtu da. Industrian 14 urte baino gehiagoko esperientziarekin, konpainiak esperientziadun I+G talde bat eta QC sistema zorrotza ditu, OEM pertsonalizazioa onartzen duena. Ohiko ekoizpen-zikloa 15-20 eguneko epean kontrolatzen da, eta produktu guztiak proba-txosten osoz hornituta daude kalitate fidagarria bermatzeko.
TheEraztun Unitate Nagusia EtengailuarekinEtxean eta atzerrian funtsezko proiektu askotan aplikatu da, ingeniaritza esperientzia aberatsa pilatuz:
•Aeronautika abian jartzeko proiektuak
•Huaneng Group zentral kimikoen eta zentral elektrikoen proiektuak
•Zentral nuklearrak, zentral hidroelektrikoak eta petrolioa biltegiratzeko zentroak
•Etxebizitza-komunitateak, merkataritza-multzoak eta elektrizitatearen banaketa onartzen duten leku eszenikoak
•318 Autopista Nazionala, trenbideak, tunelak eta garraio elektrikoa hornitzeko beste proiektu batzuk
Produktuen errendimendu egonkorrak eta salmenta osteko zerbitzu arretatsuak aho batez laudorioak irabazi dituzte ingeniaritza-kontratistak eta azken erabiltzaileek.
Q1: Fabrikatzaile edo merkataritza enpresa al zara?
A: Zuzeneko fabrika profesionala gara. DenakEraztun Unitate Nagusia Etengailuarekineta beste produktu elektriko batzuk modu independentean ekoizten dira, fabrikako prezio lehiakorrekin.
Q2: Zenbat denbora lor dezaket aurrekontua kontsulta bidali ondoren?
A: Gure salmenta taldeak aurrekontu formala emango du zure eskaera zehatza jaso eta 24 orduko epean.
Q3: Pertsonalizatu al ditzakegu produktuen logotipoa eta itxura?
A: Bai, OEM eta ODM zerbitzuak onartzen ditugu, eta bezeroen logotipoak eta enpresaren informazioa kabinetean inprimatu ditzakete behar bezala.
Q4: Zein da produkzio-epe estandarra?
A: entrega-epea eskaera-kopuruaren arabera zehazten da. Normalean, salgaiak gordailua jaso eta 15-20 eguneko epean entregatu daitezke.
Q5: Zein da zure kalitatea kontrolatzeko prozesua?
A: Prozesu osoko ikuskapena ezartzen dugu lehengaietatik, osagarrietatik amaitutako produktuetaraino. Ekipo guztiak fabrikako ohiko probak egingo dituzte entregatu aurretik, hainbat proba-txostenekin.
Q6: Nola konpondu produktuen kalitate arazoak saldu ondoren?
A: Kalitate-arazoren bat gertatzen bada, bidali argazkiak edo bideoak. Gure talde teknikoak zuzendutako irtenbide bat aurkeztuko du 1-3 eguneko epean.
Q7: Zein da produktuaren berme-aldia?
E: 12 hilabeteko berme-zerbitzua eskaintzen dugu entrega-datatik hasita.
Q8: Zergatik aukeratu gaitzazu zure hornitzaile gisa?
A: 14 urte baino gehiagoko esperientzia profesionala, I+G eta pertsonalizazio gaitasun sendoak ditugu, kalitate kontrol zorrotza, entrega-ziklo egonkorra eta proba-txosten osoak, energia banatzeko ekipamendu soluzio bakarrak eskainiz.
Tentsio ertaineko eraztun-sareko elikadura-hornidura modernorako oinarrizko ekipamendu gisaEraztun Unitate Nagusia EtengailuarekinEgitura trinkoa, funtzio adimenduna, mantentze baxua eta segurtasun handia integratzen ditu, eta ezin hobeto egokitzen da hiri sare adimendunaren garapen-joerari, energia-energia berriaren sorkuntzari eta industria-potentziaren banaketari. I+G indar sendoak, ekoizpen-lerro estandarizatuak eta kalitate-kontrol sistema perfektua onartzen dute,Zhejiang Usune Electric Co., Ltd.kalitate handiko eta pertsonalizagarriak diren eraztun-unitate nagusiak eta laguntza-zerbitzuen multzo osoa eskaintzen ditu bezero globalei.
