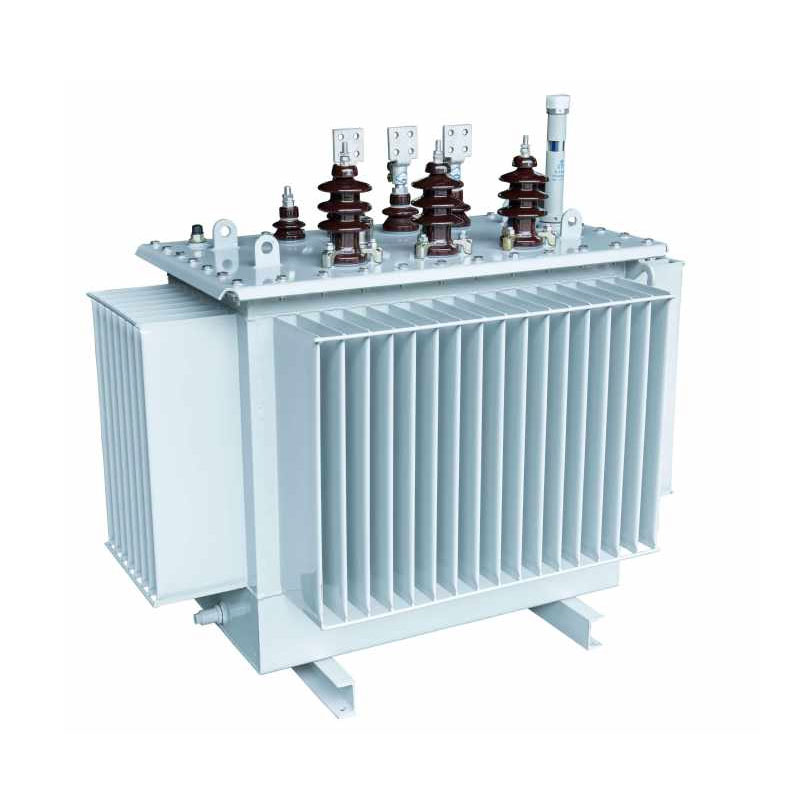

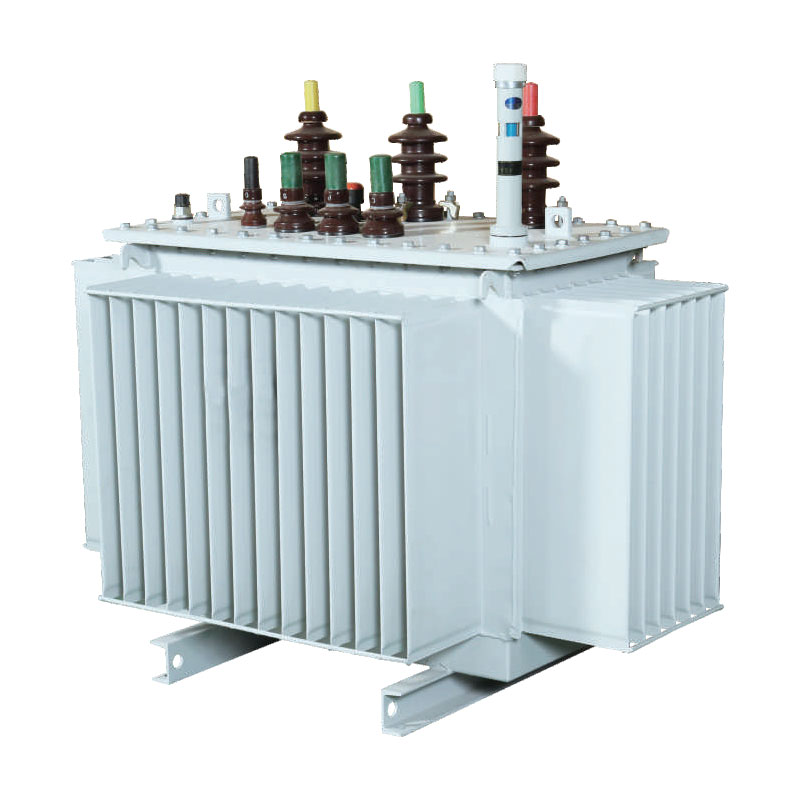

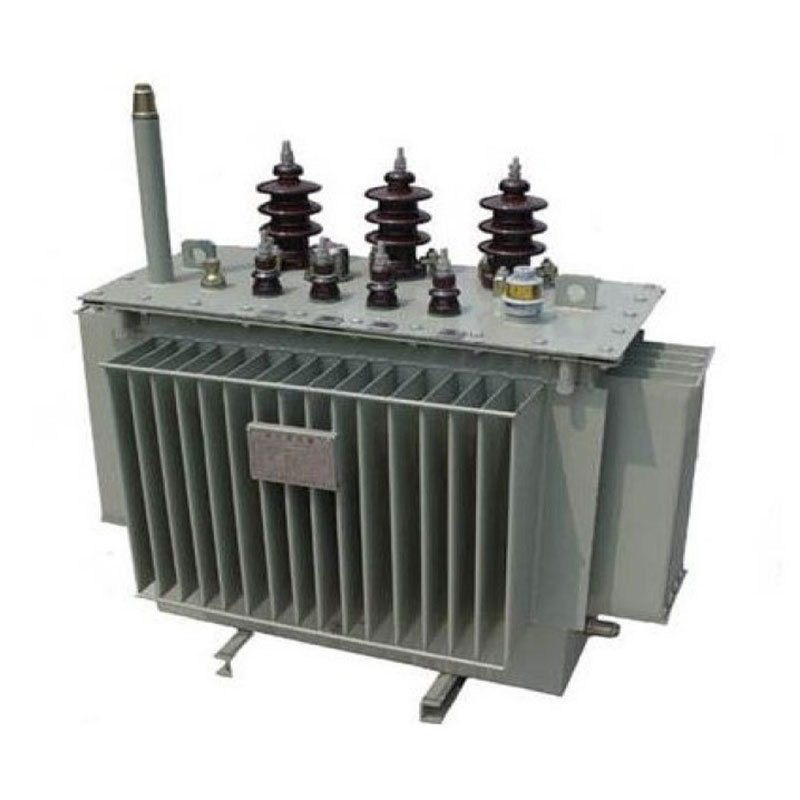

630kVA-ko Olioan Murgildutako Auto-Hoztutako Transformadorea

Auto-hoztutako 630 kVA-ko olioan murgildutako transformadore honek errendimendu handiko banaketaren belaunaldi berri bat adierazten du. transformadoreak. Bere muina 3Dko zauriaren diseinua erabiltzen du triangelu aldekidearen konfigurazioan oinarrituta, laburrena bermatuz eta luzera bereko bide magnetikoak hiru faseetarako zero hutsuneak dituztenak, nukleoaren zutabearen zeharkako sekzioa, berriz, zirkulu bat gutxi gorabehera. Ekipamendu tradizionalekin alderatuta, galerak eta zarata eraginkortasunez murrizten ditu, zehatza lortzen du oreka trifasikoa, hirugarren harmonikoak kentzen ditu eta errendimendu elektriko nabarmen optimizatua eskaintzen du.

10kV, 20kV eta 36kV-ko tentsio-mailak onartzen ditu, unitateak olioan murgilduta dagoen auto-hozte-metodo bat erabiltzen du kanpoko hozte-ekipoak, funtzionamendu eta mantentze erraza eta hainbat lanetarako moldagarritasun sendoa bermatuz baldintzak. Asko erabiltzen da hiri eta landa sareetan, industria eta meatzaritza enpresetan eta azpiestazio integratuan aplikazioak. Hornikuntza-kate heldu batek babestuta, Usune-ek-ekipamendu-ekipoen hornitzaile fidagarriak- estandarizatuak eskaintzen ditu. kalitate handiko produktuak eta laguntza zerbitzu integralak bezero globalei.

Oinarrizko egitura-ezaugarriak eta abantaila teknikoak

1. Zehaztasun handiko, galera baxuko nukleoa

Nukleoa iragazkortasun handiko aleetara zuzendutako siliziozko altzairu xaflaz eraikita dago, inportatutako GEORG erabiliz prozesatua. zeharkako ekipamendua eta 45°-ko juntadurarik gabeko juntura-teknika bat zirkuitu magnetikoen aire-hutsuneak erabat ezabatzeko. The xaflak urrats anitzeko ebakidura zirkular batean eratzen dira, errezelo magnetikoa nabarmen murriztuz, kargarik gabe galerak, eta funtzionamendu-zarata. Diseinu honek transformadore tradizionaletan ohikoak diren arazoak konpontzen ditu, esate baterako, trifasikoak desoreka eta galera handiak; horrela, epe luzeko eta kontsumo baxuko funtzionamendua bermatuz.

2. Erresistentzia handikoa, inpaktuarekiko erresistentea den bobina-egitura

Goi-tentsioko harilkiak egitura zilindriko bat erabiltzen du, eta behe-tentsioko harilkiak artean aukera eskaintzen du. konfigurazio zilindrikoak eta paperezkoak funtzionamendu-baldintza zehatzetara egokitzeko. Diseinu honek fluxu magnetikoa optimizatzen du banaketa, eraginkortasunez ekipoaren erresistentzia zirkuitulaburren eta tximistaren gorakadaren aurrean Berotze lokalizatua saihestea. Eragiketa-egonkortasuna eta interferentzia-erresistentzia handiagoa bermatzen du, hori eginez ingurune konplexuetarako egokia, hala nola industriaguneetarako eta kanpoko sare elektrikoetarako.

3. Korrosioarekiko erresistentea eta iraunkorra den olio korrugatua

Depositua hotzean ijetzitako doitasuneko altzairuz fabrikatzen da, korrugatudun depositu ekoizteko lerro espezializatu bat erabiliz eta Korrosioaren aurkako gainazaleko estaldura du, eta baldintza gogorrak jasateko aukera ematen du, hala nola olioaren esposizioa eta korrosio kimikoa. Diseinu korrugatuak beroaren xahupen eraginkorra eta deformazio egokitzailea konbinatzen ditu gaitasunak; olio isolatzailearen hedapen eta uzkurdura termikoa onartzen du, aire osoa mantentzen du olioaren zahartzea atzeratzeko zigilua eta ekipoaren bizitza nabarmen luzatzen du.

4. Segurtasun handiko isolamendu-egitura

Auto-hoztutako 630 kVA-ko olioan murgildutako transformadoreak A Klaseko isolamendu-egitura bat erabiltzen du, goi eta zentro zentrokideekin. behe-tentsioko harilkiak. Bobina arteko isolamenduak diseinu konposatua erabiltzen du: kartoizko mahuk txikiekin konbinatuz. olio-hutsuneak - indar dielektriko handia eta zigilatzeko errendimendu bikaina ziurtatzeko. Diseinu honek modu eraginkorrean arintzen du segurtasun arriskuak, hala nola ihesak, zirkuitu laburrak eta isolamenduaren matxura, 24 orduko etengabeko funtzionamendua onartzen du eta potentzia-segurtasun-arau nazionalak betetzen ditu.

Produktu Mota

Energiaren kontserbazioa eta etekin ekonomikoaren analisia

Auto-hoztutako 630kVA-ko olioan murgildutako transformadoreak energia aurrezteko eta karbono murrizteko gaitasun apartak eskaintzen ditu. Formula estandarizatuek urteko elektrizitate-kostuak eta karbono-isuriak zehatz kalkulatzeko aukera ematen dute, betiere datuetan oinarritutako laguntza enpresen eraginkortasun energetikorako eta kostuen kudeaketarako. Oinarrizko formulak hauek dira:

1. Urteko elektrizitatearen kostuaren formula: Urteko elektrizitatearen kostua (CNY/urte) = [Kargarik gabeko galera (kW) + Kargako galera (kW) × (batez bestekoa Karga-faktorea)²] × 365 × 24 × Elektrizitatearen prezioa
2. Urteko CO₂ isurketaren formula: Urteko Karbono Isuriak (kg) = [Kargarik gabeko galera (kW) + Karga galera (kW) × (Batez besteko karga Faktorea)²] × 365 × 24 × Karbono-igorpen-faktorea (kg-CO₂/kWh)

Transformadore zaharkitu eta tradizionalekin alderatuta, produktu honek kargarik gabeko eta karga-galera txikiagoak ditu, nabarmen elektrizitate-kostuak eta karbono-isuriak murriztea, energia berdearen berritze politikekin bat eginez. Altua eskaintzen du kostu-eraginkortasuna epe luzerako funtzionamendurako eta amortizazio epe laburrerako, balio ekonomikoa eta ingurumenekoa emanez.

Parametro Teknikoak

10kV-ko S11 serie trifasikoko olioan murgildutako banaketa-transformadorea

Oharra: 500 kVA edo beheragoko ahalmen nominala duten transformagailuetarako, taulako arrapalaren gaineko karga-galera da. aplikagarria Dyn11 konexio-taldea, eta arrapalaren azpian dagoen karga-galera Yyn0 konexio-taldeari dagokio.

10kV-ko S13 serieko banatze-transformadore trifasikoan murgilduta

10kV-ko S14 serieko trifasiko olioan murgildutako banaketa-transformadorea

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Mundu errealeko aplikazio kasuak

1. Hiri eta Landa Sarea Berritzeko Proiektua

Zhejiang-ko landa-sarearen berritze-proiektu batean, galera handiko ekipamendu zaharkituak loteka aldatu ziren. Helbideratzea kargaren gorabehera handiak, desoreka trifasikoa eta gehiegizko harmonikoak bezalako gaiak, hau produktua—tentsioa egonkortzeko eta orekatzeko 3D zauritutako nukleoaren abantailak aprobetxatuz—funtsean hobetu da elikadura-horniduraren kalitatea. Eremuko neurketek unitate bakoitzeko kargarik gabeko galeraren %30etik gorako murrizketa eta %40ko jaitsiera erakutsi zuten. banaketa-eremuko elikadura-hornidura hutsegite tasa. Unitatea ondo egokitzen da landa funtzionamendu konplexurako baldintzak, sare energetikoki eraginkorrak diren hobekuntzak erraztuz.

2. Garraio handiko kamioiak kargatzeko geltokiaren proiektua

Suzhouko kamioi astunak kargatzeko geltoki batek transformadore-eredu honen hainbat unitate zabaldu zituen laguntzeko Karga-pilak maiz abiaraztea/gelditzea eta bat-bateko karga-aldaketak eragiten dituzten eragiketak. Bero bikainarekin xahutze-errendimendua (olioan murgilduta dagoen auto-hozte), transformatzaileak bobina egonkorra eta kontrolagarria mantentzen du tenperaturak karga osoko funtzionamenduan, gehiegi berotzearekin lotutako bidaiarik gabe. Horrek 24 orduko etenik gabe bermatzen du estazioaren funtzionamendua, mantentze-lanarekin eta geldialdi-denborarekin lotutako kostuak eraginkortasunez murrizten ditu.

Ohiko galderak

1.G.: Zer tentsio-maila eta aplikazio-eszenatoki bateragarriak diren Usune 630 kVA olioz murgildutako auto-hoztutakoarekin transformatzailea?

Produktuak goi-tentsioko kalifikazio nagusi guztiak onartzen ditu (10kV, 20kV eta 36kV) eta aplikazioetarako egokia da. hala nola, hiriko eta landa-sareen hobekuntzak, industria- eta meatze-energiaren banaketa, kargaguneak eta azpiestazio aurrefabrikatuak edo modularrak. Olioan murgilduta dagoen haizagailurik gabeko auto-hozte-diseinua du kanpoan erabiltzeko egokia instalazioa; tenperatura-muturreko, hautsaren eta korrosio leunaren aurrean erresistentea da, eta moldagarritasun aparta eskaintzen du funtzionamendu-baldintza ezberdinetara.

2.G.: Zeintzuk dira transformadore honen energia aurrezteko abantaila espezifikoak, eta nola murrizten ditu kostuak?

Produktuaren oinarrizko energia aurrezteko ezaugarria bere 3D hutsunerik gabeko zauriaren nukleoaren egitura da, magnetikoa nabarmen jaisten duena. zirkuitu, kargarik gabe eta karga galerak, aldi berean, galera harmonikoak eta beroarekin lotutakoak eraginkortasunez murrizten ditu. Estandarpean funtzionamendu-baldintzak, energia-kontsumo orokorra %20-%30 murrizten du ohiko ekipoekin alderatuta. gaitasun bera. Horrek urteko elektrizitate-kostuetan eta karbono-isuriak murriztea dakar, lerrokatuz energia berdeen politikekin eta epe luzerako onura ekonomiko nabarmenak emanez.

3.G.: Zein abantaila ditu ekipoen bizitzari eta eguneroko funtzionamendu eta mantentze-lanei (O&M)?

Ekipamenduak airez isolatutako olio korrugatuzko depositua eta A klaseko korrosioaren aurkako isolamendu materialak erabiltzen ditu. Olioaren eta unitatearen zahartzea nabarmen atzeratzen du, eta ondorioz, estandarra baino bizitza luzeagoa da transformadoreak. Porrot-tasa baxua eta kolpeen eta interferentziaren aurkako erresistentzia handia ditu. Ohiko mantentze-lanak olio-mailen eta isolamendu-egoeraren aldizkako egiaztapenak baino ez ditu behar, eta O&M sinplea eta kostu-eraginkorra da, ideala epe luzerako eta etenik gabeko funtzionamendua behar duten agertokietarako.
