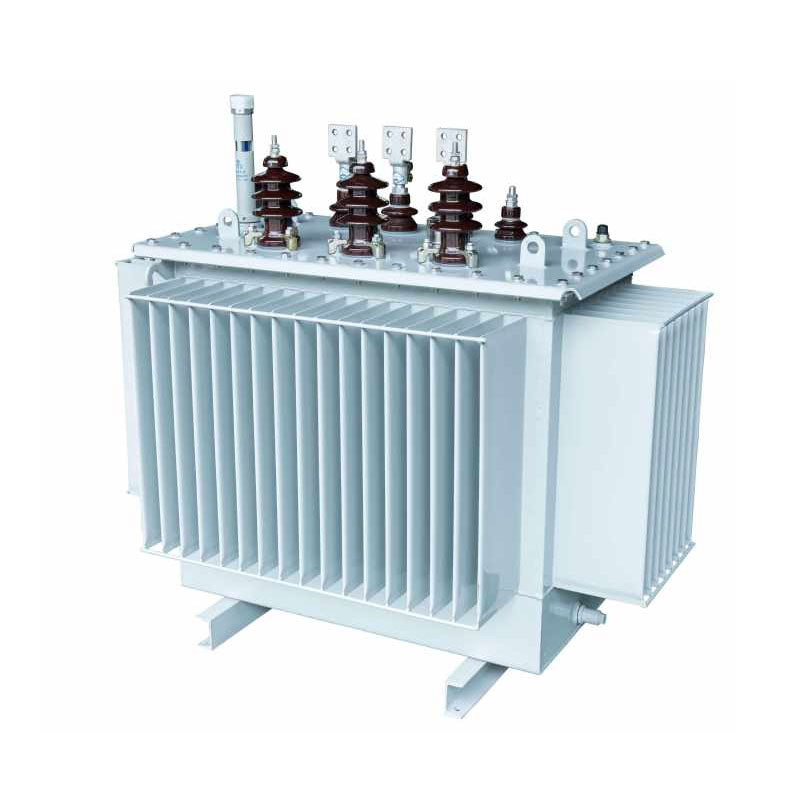

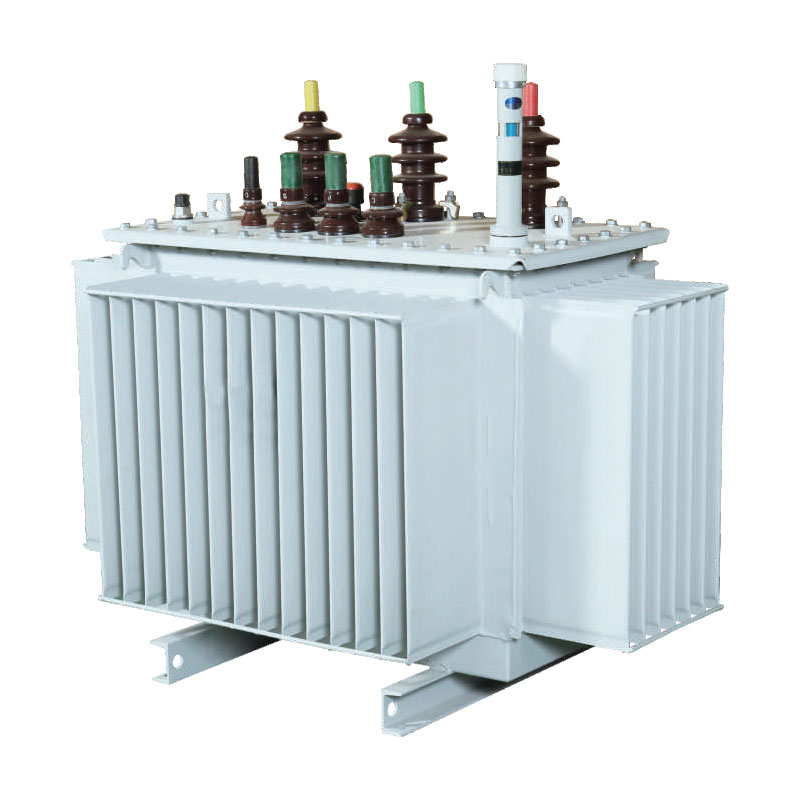

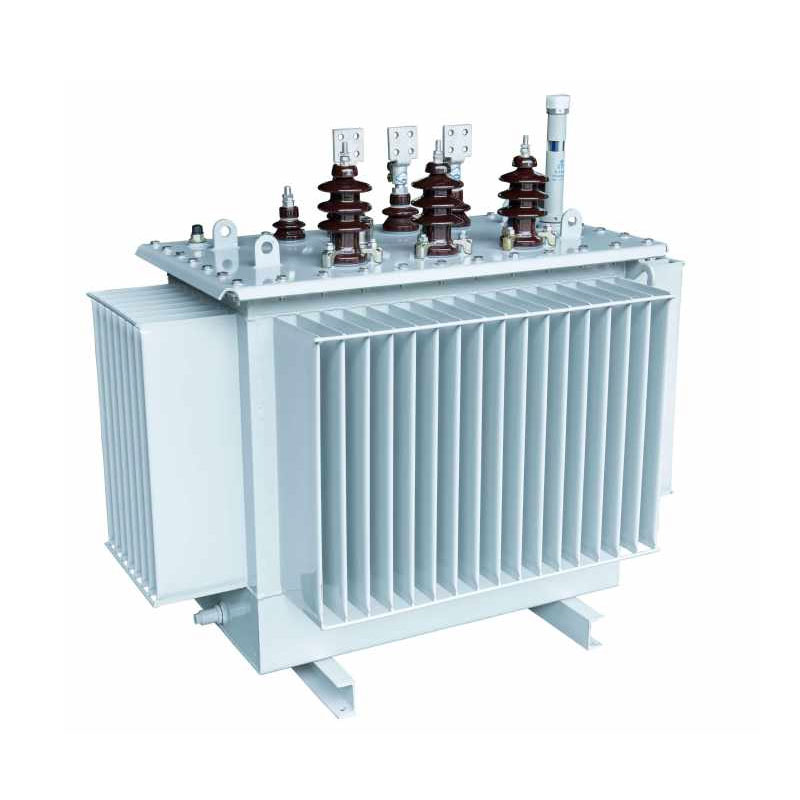

10kV, 20kV eta 36kV-ko tentsio ertaineko banaketa aplikazioetarako optimizatua, Usune 2500kVA likido murgildutako banaketa Transformadoreak pilatutako nukleo tradizionalen ereduetatik bereizten dira 3Dko nukleoaren egitura triangular aldekidea erabiliz, zirkuitu magnetikoko sistema eraginkorragoa lortuz. Diseinuak hutsunerik gabeko zirkuitu magnetiko bat lortzen du berdinekin eta hiru faseetan zehar bide-luzera minimoak, kargarik gabeko galerak eta funtzionamendu zarata nabarmen murriztuz, aldi berean zehaztasun handiko balantze trifasikoa eta hirugarren harmoniko ezabaketa. Olioan murgilduta dagoen isolamendu helduarekin konbinatuta teknologia eta industria-mailako korrosioaren aurkako diseinua, transformadoreak funtzionamendu-baldintza konplexuetara egokitzen dira eta guztiz sare adimendun modernoen estandarizazio baldintzak betetzea.
Industriako estandarren arabera fabrikatu eta probatu dira, transformadore hauek sarearen hobekuntzarako egokiak dira hiri eta landa eremuetan eta industria- eta meatze-enpresentzako energia-hornidura. Ezin hobeto integratzen dira transformadore konbinatuak eta azpiestazio aurrefabrikatuak, aplikazio aldakortasun handia eta funtzionamendu handia eskainiz egonkortasuna.
Nukleoak iragazkortasun handiko eta histeresi baxuko aleetara zuzendutako siliziozko altzairu xaflak erabiltzen ditu. Hauek zehaztasunez moztutakoak dira Alemaniako GEORG zeharkako ekipoak erabiliz eta 45°-ko juntadurarik gabeko prozesu baten bidez muntatuta. Maindireak pilatuta daude urrats anitzeko sekzio zirkular bat osatu, ihes magnetikoak eta aire-hutsuneen galerak erabat ezabatuz. Hau kargarik gabeko energia-kontsumoa eta funtzionamendu-zarata eraginkortasunez murrizten ditu, epe luzerako zirkuitu magnetikoaren egonkortasuna bermatuz eta errendimendu koherentea.
2500kVA likido murgildutako banaketa-transformadoreek bobinaren konfigurazio ezberdina dute: goi-tentsioa. bobinak egitura zilindriko bat erabiltzen du, eta behe-tentsioko bobinak zilindrikoa eta paper motaren artean aukera eskaintzen du. egiturak. Diseinu honek nabarmen hobetzen du ekipamenduaren erresistentzia zirkuitulabur-inpaktuarekiko eta mekanikoarekiko egonkortasuna, bobina deformazioa edo bat-bateko zirkuitu laburrak eragindako kalteak eraginkortasunez saihestuz. Gainera, hori eremu magnetikoaren banaketa optimizatzen du, zirkuitu magnetikoen funtzionamendu eraginkorragoa eta potentzia orokorra handiagoa bermatuz transmisioaren eraginkortasuna.
Depositua doitasun handiko hotzean ijetzitako altzairu xaflaz eraikita dago, GEORG korrugatu espezializatu batean fabrikatuta. tankeen ekoizpen-lerroa. Gainazala petrolioari aurre egiten dion korrosioaren aurkako estaldura petrokimikoko estaldura batekin amaituta dago, produktu kimikoak eta oxidazioa, industria-ingurune gogoretarako eta kanpoko funtzionamendu-baldintzetarako egokia bihurtuz. The egitura korrugatuak beroaren xahupen eraginkorra eskaintzen du, hedapen eta uzkurdura termikoari egokituz funtzionamenduan zehar olio isolatzailea. Guztiz zigilatutako diseinuak unitatea airetik isolatzen du, eta nabarmen moteldu egiten du olio isolatzailea zahartzea eta ekipoaren bizitza orokorra luzatzea.
Ekipamenduak A Klaseko isolamendu-sistema bat erabiltzen du, goi- eta behe-tentsioko bobinaren antolamendu zentrokideekin; du bobina arteko hutsuneak kartoizko mahukak olio-hutsuneen hesi txikiekin konbinatzen dituen egitura erabiltzen du. Hau geruzatua isolamenduaren diseinuak eremu elektrikoaren estresa uniformeki banatzen du eta isolamenduaren indar orokorra hobetzen du, eraginkortasunez isolamendu-matxura eta isurketa-matxurak saihestuz, eta, horrela, epe luzerako funtzionamendu segurua bermatuz bi kalifikazioetan. eta karga partzialeko baldintzak.
Usune 2500kVA likidoan murgildutako banaketa-transformadoreak energia aurrezteko abantaila handiak eskaintzen ditu eraginkortasunez. enpresen kostu operatiboak eta karbono isuriak murriztea. Beheko oinarrizko prestazioak kalkulatzeko formulek ahalbidetzen dute balio ekonomikoa eta ingurumena zehatz-mehatz kuantifikatzeko:
1.Urteko elektrizitate-kostuaren formula: urteko elektrizitate-kostua (CNY/urte) = [kargarik gabeko galera (kW) + karga-galera (kW) × (batez bestekoa
Karga-faktorea)²] × 365 egun × 24 ordu × Elektrizitatearen prezioa
2.Karbono-igorpenaren formula: urteko CO₂ isuriak = [Kargarik gabeko galera (kW) + Karga-galera (kW) × (batez besteko karga-faktorea)²] × 365
egun × 24 ordu × Karbono-igorpen-faktorea (kg-CO₂/kWh)
Ahalmen bereko transformadore tradizionalekin alderatuta, produktu honek kargarik gabeko eta karga-galera txikiagoak ditu. Epe luzeko funtzionamenduak etengabe murrizten ditu elektrizitatearen kostuak eta karbono isuriak murrizten ditu, "Karbono bikoitza"rekin bat eginez. politikak eta produkzio berde korporatiboaren estandarrak onura ekonomiko eta ingurumeneko onura bikainak eskaintzen dituzten bitartean.
| Ahalmen nominala (kVA) | AHT (kV) | Tentsio altuko harrapaketa tartea | LV (kV) | Bektore taldea | Kargarik gabeko galera (kW) | Karga galera (kW) | Kargarik gabeko korrontea (%) | Inpedantzia (%) | Pisu osoa (kg) | L×W×H (mm) | Instalazio zentroa / instalazio zuloa (mm) |
| 30 |
6 6.3 10 10.5 11 |
±% 5 ±2×2,5% |
0.4 | Yyn0 Din11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Oharra: 500 kVA edo beheragoko ahalmen nominala duten transformagailuetarako, taulako arrapalaren gaineko karga-galera da. aplikagarria Dyn11 konexio-taldea, eta arrapalaren azpian dagoen karga-galera Yyn0 konexio-taldeari dagokio.
| Ahalmen nominala (kVA) | AHT (kV) | Tentsio altuko harrapaketa tartea | LV (kV) | Bektore taldea | Kargarik gabeko galera (kW) | Karga galera (kW) | Kargarik gabeko korrontea (%) | Inpedantzia (%) | Pisu osoa (kg) | L×W×H (mm) | Instalazio zentroa / instalazio zuloa (mm) |
| 30 |
6 6.3 10 10.5 11 |
±% 5 ±2×2,5% |
0.4 | Yyn0 Din11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Ahalmen nominala (kVA) | AHT (kV) | Tentsio altuko harrapaketa tartea | LV (kV) | Bektore taldea | Kargarik gabeko galera (kW) | Karga galera (kW) | Kargarik gabeko korrontea (%) | Inpedantzia (%) | Pisu osoa (kg) | L×W×H (mm) | Instalazio zentroa / instalazio zuloa (mm) |
| 30 |
6 6.3 10 10.5 11 |
±% 5 ±2×2,5% |
0.4 | Yyn0 Din11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
2025ean, zortzi Usune 2500kVA 10kV likidoan murgildutako banaketa transformadore arrakastaz zabaldu ziren gako batean. hiri-landa sare berritzeko proiektua Shouguang-en, Shandong-en. Unitate hauek nekazaritza negutegi modernoei energia hornitzen diete, industria-parkeak eta bizitegi-eremuak—ekipoen egonkortasunerako, energiarako estandar zorrotzak eskatzen dituzten aplikazioak eraginkortasuna eta ingurumen-egokitzapena.
Abian jarri ondoren, aurrefabrikatutako azpiestazio-unitateek urte osoan zehar egonkor funtzionatu zuten hutsik egin gabe. Neurtutako funtzionamendu-zarata 55 dB-tik behera geratu zen, desoreka trifasikoa % 1 baino txikiagoa izan zen eta hirugarren harmonikoaren ezabaketa. errendimendua bikaina izan zen. Ordezkatu zituzten lehengo transformadoreekin alderatuta, proiektuak %17,8ko murrizketa lortu zuen galerak guztira eta 260.000 CNY baino gehiago aurreztu ziren urteko elektrizitate kostuetan. Erabat zigilatutako tankearen diseinuak arazoak ezabatzen ditu olio isolatzailea zahartzeari eta isuriari lotuta; zero hutsegite urteko errendimenduak produktuaren egonkortasuna guztiz balioztatzen du eta energia aurrezteko abantailak hiri-landa sare inguruneetan.
Produktu-lerroak 10kV, 20kV eta 36kV-ko tentsio ertaineko mailak hartzen ditu, hiri-landa sarerako egokia da. berrikuntzak, industria- eta meatze-enpresak, merkataritza-parkeak eta bizitegi-hornidura-eszenatokiak. Transformadore konbinatuetarako eta aurrefabrikatutako azpiestazioetarako optimizazio espezializatuak ezarri dira, ahalbidetuz kanpoko inguruneetarako instalazio eta funtzionamendu-baldintzak betetzeko, industria-baldintza gogorrak eta hiri banaketa gune trinkoak.
Hiru abantaila nagusi daude: Lehenik eta behin, hutsunerik gabeko eta hiru dimentsioko zauriaren nukleoaren egitura erabiltzen du, ondorioz. galerak eta zarata txikiagoak, baita elikadura hornidura trifasiko orekatuagoa eta egonkorragoa ere. Bigarrenik, bobina optimizatua eta tankeen egiturek zirkuitu labur eta korrosioarekiko erresistentzia handiagoa eskaintzen dute, ekipoen hutsegite tasa txikiagoa dakar. Hirugarrenik, guztiz zigilatu eta airez isolatutako diseinuak olio isolatzailearen zahartzea moteltzen du, zerbitzu-bizitza gehiago luzatuz. % 20 ekipo tradizionalekin alderatuta eta epe luzerako funtzionamendu eta mantentze kostuak murriztea.
Produktuak sorburuko funtzionamendu-galerak minimizatzen ditu zirkuitu magnetiko optimizatuen eta egitura-diseinuaren bidez; neurtutako kargarik gabeko eta karga galerek nazio estandarrak betetzen dituzten ekipo tradizionalen errendimendu handiagoa dute. Oinarrituta energia-kontsumo estandarizatuak eta karbono-igorpen-formulak, epe luzeko funtzionamenduak elektrizitatea jaisten du etengabe enpresentzako kostuak. Gainera, energia-galerak murrizteek zuzenean murrizten dituzte karbono-isuriak energia-horniduraren aldetik, sare-proiektuetarako eta fabrikazio-enpresetarako karbono gutxiko hobekuntza berdeak erraztuz, biak emanez. balio ekonomikoa eta ingurumena.
