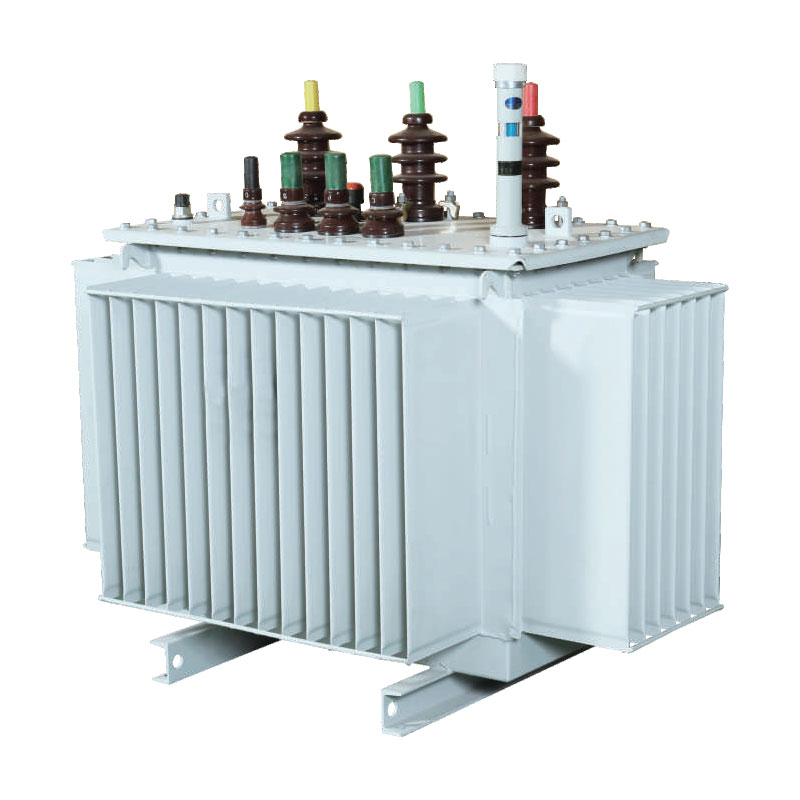

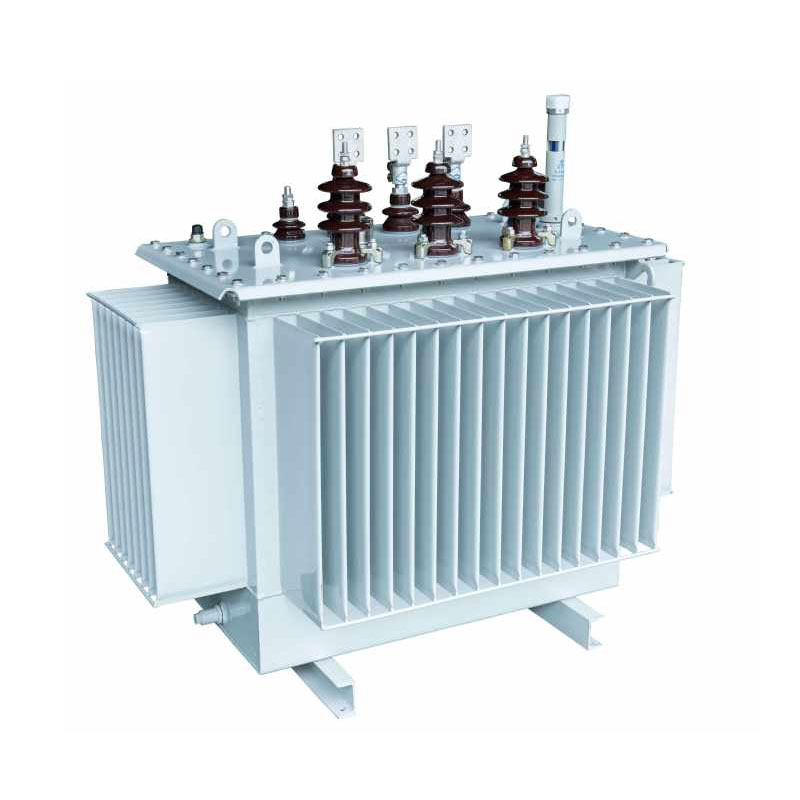

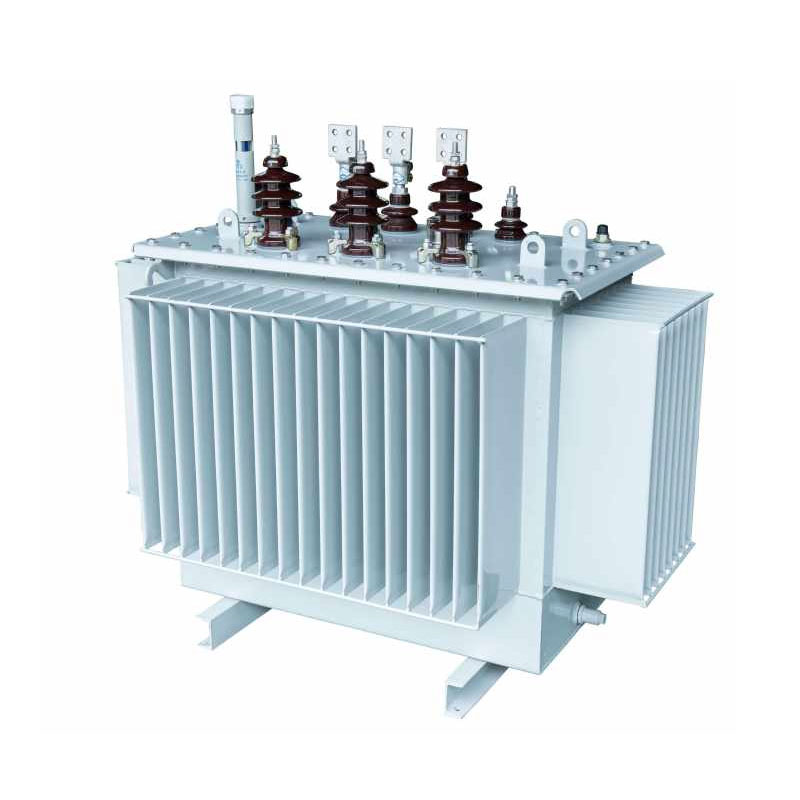

Usune 1600kVA olioz murgilduta dagoen banaketa-transformadorea optimizatuta dago ohiko arazoei aurre egiteko. transformadoreak, hala nola, galera handiak, gehiegizko zarata, desoreka trifasikoa eta ingurumen-egokigarritasun eskasa. Muina 3D zauriaren diseinua erabiltzen du triangelu aldekide bat osatuz; zirkuitu magnetikoa hutsunerik gabekoa da, hiru luzera berdinekin distantzian minimizatzen diren bide magnetikoak. Nukleoko zutabearen sekzioa forma zirkularra hurbiltzen da, nabarmen Iragazkortasun magnetikoaren eraginkortasuna hobetzea, kargarik gabeko galerak eta funtzionamendu-zarata murriztea funtsean, zehatza lortuz. oreka trifasikoa, eta interferentzia harmonikoak arintzea.
10kV, 20kV eta 36kV tentsioko aplikazioetarako egokia da, produktua instalazio estandarizatuetan doitasunez fabrikatzen da. eta azterketa zorrotz eta integralak egiten ditu. Errendimendu egonkorra, gainkarga erresistentzia handia eta altua ditu funtzionamendu-segurtasuna, aukera ezin hobea da azpiestazio aurrefabrikatuekin edo modularekin integratzeko eta hobetsia sare adimendunen berritze modernoetarako irtenbidea.
Nukleoak iragazkortasun handiko eta galera baxuko aleetara zuzendutako siliziozko altzairuzko xaflak erabiltzen ditu, West inportatutako erabiliz prozesatutakoak. Georg alemaniar zeharkako ebaketa-ekipoa eta 45°-ko juntadurarik gabeko juntura-teknika. Siliziozko altzairuzko xaflak eratzen dira urrats anitzeko zeharkako egitura zirkular batean, zirkuitu magnetikoen aire-hutsuneak erabat ezabatuz eta murrizten ihes-fluxuaren galerak, horrela funtzionamendu-zarata eta kargarik gabeko energia-kontsumoa eraginkortasunez murrizten du. Nukleo orokorra egitura trinkoa eta egonkorra da saturazio magnetikoaren erresistentzia handikoa, epe luzerako ekipamendu leuna bermatuz eragiketa.
1600 kVA-ko olioan murgildutako banaketa-transformadoreak harilketa-diseinu desberdin bat erabiltzen du: goi-tentsioko harilkatzea. egitura zilindrikoa du, eta behe-tentsioko harilkiak zilindrikoak eta paper motakoak onartzen ditu. konfigurazioak. Diseinu honek nabarmen hobetzen du ekipoaren erresistentzia zirkuitu laburren eta tximistaren aurrean kolpeak, bobinaren deformazioa edo korronte gorakadak eragindako kalteak saihestuz. Goi- eta antolamendu zentrokidea tentsio baxuko bobinak zirkuitu magnetikoaren banaketa optimizatzen du, potentzia transmisio uniformeagoa bermatuz eta eraginkortasun operatibo orokorra hobetuz.
Depositua doitasun handiko hotzean ijetzitako altzairuz fabrikatzen da, korrugatudun depositu ekoizteko lerro espezializatu bat erabiliz. Bere gainazala petrokimiko-mailako korrosioaren aurkako estaldura batekin amaituta dago, olioari eta epe luzerako erresistentzia eskainiz. higadura kimikoa, hainbat industria-ingurune gogoretarako egokia bihurtuz. Egitura korrugatuak a balio du Helburu bikoitza: beroaren xahutze eraginkorra errazten du, tenperatura igoera egonkortzeko karga osoko funtzionamenduan transformadorearen olioaren hedapen eta uzkurdura termikoari ere egokituz. Guztiz itxitako egitura unitatea airetik isolatzen du, olio isolatzailearen zahartzea motelduz eta ekipoarena nabarmen hedatuz zerbitzu-bizitza.
Unitateak A Klaseko isolamendu-sistema bat erabiltzen du, indar dielektriko handikoa eta bikaina tenperatura altuko erresistentzia. Goi- eta behe-tentsioko bobinak zentrokideki antolatuta, bobina arteko hutsunea egitura konposatu bat erabiltzen du (paper-hodiaren estalkia olio-hutsune txikiekin konbinatuz) barne-aldea optimizatzeko. isolamendu-diseinua eta isolamendua kentzeko "zona hilak". Horrek tentsioa jasateko gaitasuna hobetzen du eta isolamendu-egonkortasuna, matxura dielektrikoak eta deskarga-matxurak saihestuz, eta horrela, segurua eta fidagarria bermatuz. epe luzeko funtzionamendua.
Usune 1600kVA olioz murgilduta dagoen banaketa-transformadoreak energia aurrezteko errendimendu bikaina eskaintzen du, urteko elektrizitate-kostuak eta karbono-isuriak nabarmen murrizten ditu erabiltzaileentzat. Oinarrizko formula hauek ekipoaren balio operatiboa zehatz kuantifikatzeko aukera ematen dute:
1. Urteko elektrizitatearen kostuaren formula: Urteko kostua (CNY/urte) = [Kargarik gabeko galera (kW) + Karga galera (kW) × (batez besteko karga-faktorea)²] × 365 egun × 24 ordu × Elektrizitatearen prezioa
2. Karbono-igorpenaren formula: urteko CO₂ isurketak = [kargarik gabeko galera (kW) + karga-galera (kW) × (batez besteko karga-faktorea)²] × 365 egun × 24 ordu × karbono-igorpen-faktorea (kg-CO₂/kWh)
Zehaztapen bereko transformadore tradizionalekin alderatuta, produktu honek kargarik gabeko eta karga-galera txikiagoak ditu. Batez besteko %60ko karga-faktorea duten industria-funtzionamendu-baldintza tipikoetan, unitate honek elektrizitate-aurrezte handia lortzen du, korporazio-kostuak zuzenean murrizten ditu eta karbono-isuriak murrizten ditu. "Karbono bikoitza" politikaren eskakizunekin bat egiten du, erabiltzaileentzat balio ekonomikoa eta ingurumena sortuz.
| Ahalmen nominala (kVA) | AHT (kV) | Tentsio altuko harrapaketa tartea | LV (kV) | Bektore taldea | Kargarik gabeko galera (kW) | Karga galera (kW) | Kargarik gabeko korrontea (%) | Inpedantzia (%) | Pisu osoa (kg) | L×W×H (mm) | Instalazio zentroa / instalazio zuloa (mm) |
| 30 |
6 6.3 10 10.5 11 |
±% 5 ±2×2,5% |
0.4 | Yyn0 Din11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Oharra: 500 kVA edo beheragoko ahalmen nominala duten transformagailuetarako, taulako arrapalaren gaineko karga-galera da. aplikagarria Dyn11 konexio-taldea, eta arrapalaren azpian dagoen karga-galera Yyn0 konexio-taldeari dagokio.
| Ahalmen nominala (kVA) | AHT (kV) | Tentsio altuko harrapaketa tartea | LV (kV) | Bektore taldea | Kargarik gabeko galera (kW) | Karga galera (kW) | Kargarik gabeko korrontea (%) | Inpedantzia (%) | Pisu osoa (kg) | L×W×H (mm) | Instalazio zentroa / instalazio zuloa (mm) |
| 30 |
6 6.3 10 10.5 11 |
±% 5 ±2×2,5% |
0.4 | Yyn0 Din11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Ahalmen nominala (kVA) | AHT (kV) | Tentsio altuko harrapaketa tartea | LV (kV) | Bektore taldea | Kargarik gabeko galera (kW) | Karga galera (kW) | Kargarik gabeko korrontea (%) | Inpedantzia (%) | Pisu osoa (kg) | L×W×H (mm) | Instalazio zentroa / instalazio zuloa (mm) |
| 30 |
6 6.3 10 10.5 11 |
±% 5 ±2×2,5% |
0.4 | Yyn0 Din11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Potentzia-ekipamenduen hornitzaile profesional eta fidagarri gisa, Usune-ren 1600kVA 10kV olioan murgildutako banaketa-transformadorea zen. arrakastaz zabaldu da hiri-landa sare berritzeko proiektu batean Donghai Town, Lufeng, Guangdong. Instalazioa Eraginkortasunez konpondu zituen tokiko arazoak, potentzia-ahalmen nahikoa eskasa eta hornidura ezegonkorrari buruzkoak.
Berrikuntza egin baino lehen, eremuko ohiko banaketa-ekipamenduek gaitasun nahikorik ez zuten; uda garaian eskaria, tentsio-jaitsiera eta gainkargak eragindako bidaiak bezalako arazoak ohikoak ziren, eta bizilekuko elektrizitateari eragin handia izan zuten. erabilera eta enpresa txiki eta mikroenpresen eragiketak. 2026an, tokiko elektrizitate-hornidura bulegoak sarearen berritze bat hasi zuen proiektua. Produktuaren errendimenduaren, energia aurrezteko gaitasunen eta funtzionamenduaren dimentsio anitzeko konparaketa egin ondoren egonkortasuna, Usuneren eraginkortasun handiko olioan murgildutako banaketa-transformadorea hautatu zuten.
Proiektuak aurrefabrikatutako azpiestazio-instalazio-eredu bat erabili zuen. Behin martxan jarritakoan, ekipamendua- ezaugarri Galera baxuak, zarata baxuak eta oreka trifasiko bikainak eraginkortasunez ezabatu zituzten eskualdeko elikadura-horniduraren oihalak. Unitateak egonkor funtzionatzen du tenperatura altuko eta karga handiko udako baldintzetan, zarata anormalik edo harmonikorik gabe interferentzia. Neurtutako datuek erakusten dute ekipoen galerak transformadore estandarren bilerak baino askoz txikiagoak direla erreferente nazionalak; Sarearen urteko elektrizitatearen kostuak %18 baino gehiago jaitsi ziren, eta horrekin batera, karbono-isuriak murriztu ziren. Elektrizitate-hornidura egonkor honek bizilagunentzako elektrizitate fidagarria eta tokiko prozesatzeko etengabeko ekoizpena bermatzen du enpresek, proiektua Guangdong ekialdean energia aurrezteko sare berritzeko erreferente gisa ezarriz.
Produktu-lerroak 10kV, 20kV eta 36kV-ko tentsio-mailak estaltzen ditu, aparteko moldagarritasuna eskainiz. Batez ere da hiri-landa sareak berritzeko, industria- eta meatze-enpresetarako elektrizitatea banatzeko eta hedatzeko erabiltzen da industria-ingurune gogorrak, hala nola kimikoak eta elikagaiak prozesatzeko lantegiak. Aurrefabrikatuekin bateragarria da itxiturak eta azpiestazio konbinatuak, eta tunelen ingeniaritza bezalako agertokietako potentzia-hornidura handiko eskakizunak betetzen ditu. proiektuak eta merkataritza-konplexu handiak.
Ahalmen bereko transformadore tradizionalekin alderatuta, produktu honek lau abantaila nagusi eskaintzen ditu: lehenengoa, 3D zauriaren nukleoaren diseinuak hutsunerik gabeko zirkuitu magnetiko batekin galera txikiagoak eta zarata murriztea eragiten du; bigarrena, optimizatua bobinak eta isolamendu-egiturak zirkuitu laburreko erresistentzia handiagoa eta funtzionamendu-segurtasun handiagoa eskaintzen dute; hirugarrena, industria-mailako, korrosioarekiko erresistentea den olio korrugatuaren depositua funtzionamendu-baldintza gogoretarako egokia da eta a bermatzen du zerbitzu-bizitza luzeagoa; eta laugarrenik, oreka trifasiko zehatzak hirugarren ordenako harmonikoak kentzen ditu, gehiago bermatuz. energia horniduraren kalitate egonkorra.
Ekipamenduak guztiz zigilatutako olio-tangaren egitura du, unitatea airetik isolatzen duena, eta horrela zahartzea atzeratzen du olio isolatzailea eta 20 urte baino gehiagoko iraupena ahalbidetzen du. Diseinu heldua, fidagarria eta oso hutsegite-tasa baxua, unitateak ez du maiz mantentze-lanak behar, olio-mailaren eta funtzionamenduaren aldizkako egiaztapenak soilik zarata behar da. Transformadore tradizionalekin alderatuta, lotutako lan eta material kostuak nabarmen murrizten ditu funtzionamenduarekin eta mantentzearekin, kostu-eraginkortasun handiagoa eskainiz bere bizitza-ziklo osoan.
