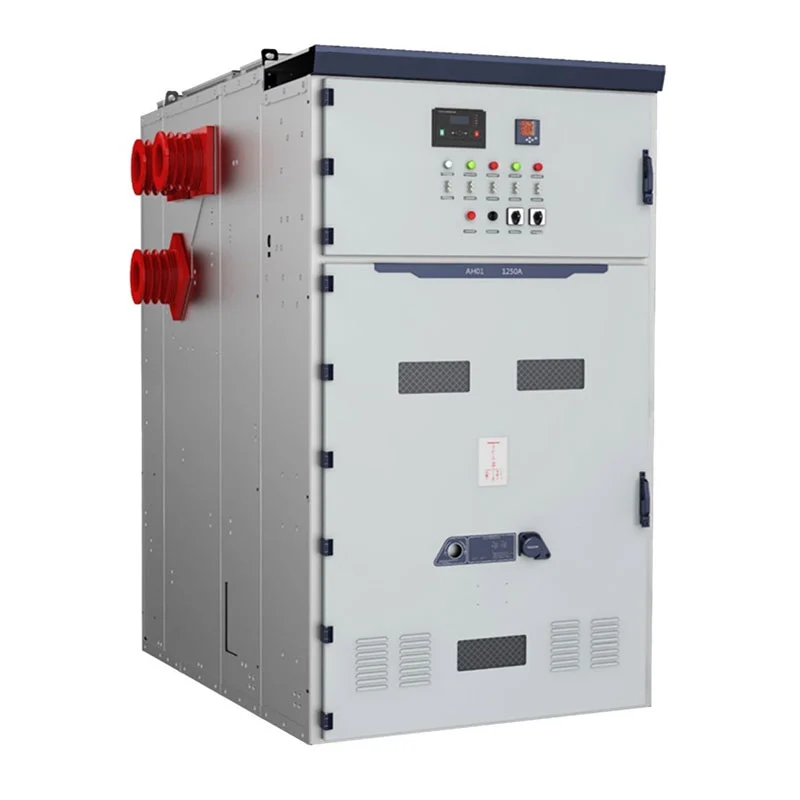

KYN61-40.5 33kV Barruko VCB Switchgear Panela tentsio handiagoko barrualdea behar duten proiektuetarako garatu da. banaketa plataforma. Bere konfigurazioak hutsean etengailu erretiragarri bat konbinatzen du, metalez itxita eraikuntza, konpartimentu elektriko bereiziak, barra-sistemak, kableen konexioak eta bigarren mailako kontrol-ekipoak kommutagailuen sorta integratu batean.
Usunek ISO 9001, ISO 14001 eta ISO 45001 kudeaketa sistemen arabera funtzionatzen du. Ekipamendua arabera diseinatuta dago aplikagarriak diren IEC eta GB estandarrak, merkatu aplikagarrietarako eskuragarri dagoen CE ziurtagiriarekin.
33 kV eta 36 kV-ko banaketa-sistemetarako, etengailuak aukeratzeak nominala bat etortzea baino gehiago eskatzen du. tentsioa. Ingeniariek isolamendu-maila, karga-korrontea, akats-korrontea, elikadura-konfigurazioa eta transformatzailea kontuan hartu behar dituzte edukiera, kable konexioa, babes-koordinazioa eta instalazio-ingurunea.
KYN61-40.5 33kV Barruko VCB Switchgear Panela barruko tentsio ertaineko banaketarako diseinatuta dago. parametro elektrikoak energia banatzeko sistema oso baten barruan koordinatu behar dira.
Tentsio baxuko etengailuen aplikazioekin alderatuta, sistemaren tentsio altuagoak isolamenduari garrantzia handiagoa ematen dio. koordinazioa eta zirkuitu laburren errendimendua. Usune-k ekipamendua parametro elektrikoen arabera konfigura dezake bezeroak emandakoa.
Ekipamenduak metalezko arkitektura bat erabiltzen du lehen eta bigarren mailako atal elektrikoak antolatzeko. Nagusia zirkuituak hutseko etengailua, busbar konexioak, kableen amaiera-eremua eta lotutako lurra barne hartzen ditu osagaiak.
Bigarren mailako ekipamenduak babesteko, neurtzeko, kontrolatzeko, adierazteko eta komunikaziorako antolatu daitezke proiektuaren baldintzak.
Konfigurazio honi esker, konmutagailuen lerroa benetako sare elektrikoaren inguruan diseina daiteke erabili beharrean armairu finko bat aplikazio bakoitzerako.
Tentsio-maila altuagoetan, babes-koordinazioa sistemaren diseinuaren zati garrantzitsu bihurtzen da. Etengailua, babes-errelea, transformatzailea, kablea eta gorako ekipoak kalkulatutako matxuraren arabera aukeratu behar dira baldintzak eta babes-filosofia.
Hutseko etengailuak kommutazio eta eten funtzio nagusia eskaintzen du. Lotutako babesa eta kontrol-sistema bezeroaren diseinu elektrikoaren arabera konfigura daiteke.
Atal funtzionalen arteko metalezko partizioak barne-diseinu elektrikoa antolatzen laguntzen du, presioa arintzen duen bitartean antolamenduak presio-deskargarako bide kontrolatua eskaintzen du barne-matxura baten kasuan.
Sarrerako armairu batek gorako sare elektrikotik potentzia jasotzen du eta konmutagailuen barrara transferitzen du sistema. Korronte nominala, babes-ekipoak, neurketa-eskakizunak eta kableen konfigurazioa zehaztu behar dira proiektuaren diseinutik abiatuta.
Irteerako armairuek transformadoreei, motorrei, produkzio-ekipoei edo beste karga batzuei banatzen diete potentzia. The egungo balorazioa eta babes ezarpenak konektatutako kargarekin bat etorri behar dira.
PT eta tentsioa neurtzeko konfigurazioak txerta daitezke proiektuak tentsioaren monitorizazioa behar duen lekuetan, babes-funtzioak, edo neurketa elektrikoa.
Autobusen sekzio-antolamenduek banaketa-sistema atal bereizietan bana dezakete eta elektrikoari eusten diote proiektuko ingeniariak zehaztutako estrategia operatiboa.
Neurketa-konfigurazioak energia neurtzeko eta parametro elektrikoa behar duten aplikazioetarako eman daitezke jarraipena.

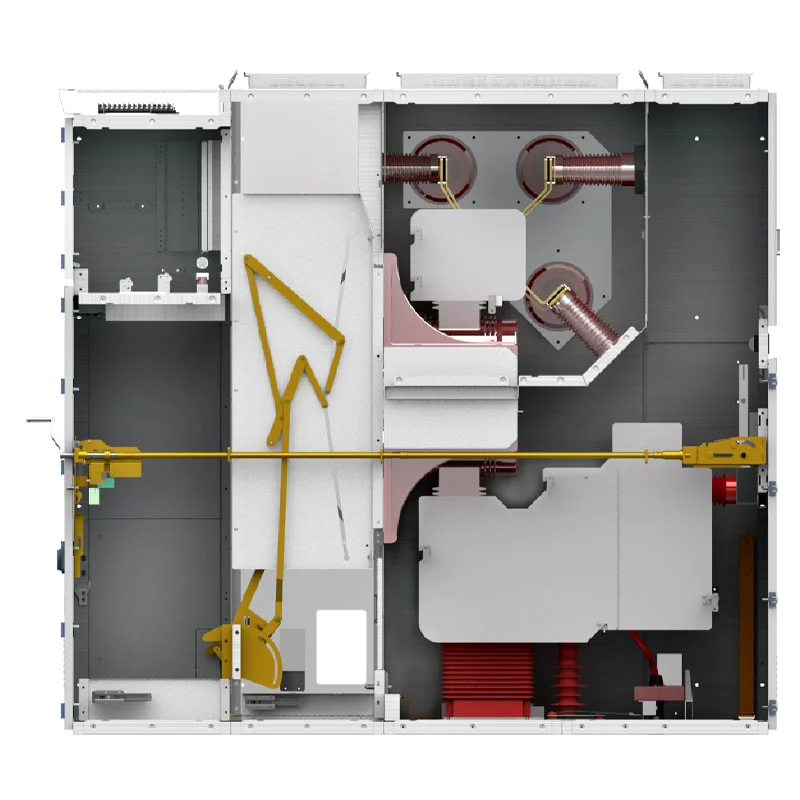

Armairua atal elektriko definituetan antolatuta dago, etengailuen konpartimendua, busbar konpartimendua, kableen konpartimendua, eta tresnen/kontrolen konpartimendua.
Etengailuaren atalak hutseko etengailua eta bere funtzionamendu-mekanismoa hartzen ditu. Busbar atalak eskaintzen du armairuen arteko konexio elektriko nagusia, kableen konpartimentuak sarrerarako lekua eskaintzen du eta irteerako kable konexioak.
Tresna eta kontrol atalak babes, neurketa, kontrol eta kontrolerako beharrezkoak diren bigarren mailako osagaiak ditu zantzua.
Antolamendu honek ingeniariei barne arkitektura argia ematen die instalazioa, kableen bideratzea, planifikatzerakoan. martxan jartzea, eta mantentzea.
Ekipamenduak interblokeatzeko sistema mekaniko bat dauka, funtzionamendu-sekuentzia okerrak mugatzeko diseinatua.
Bost froga-mekanismoa etengailuaren funtzionamendu okerra saihesteko da, erretiragarriaren mugimendua unitatea kargapean, lur-muta itxiz energizatuta dagoen bitartean, zirkuitua dinamizatuz lurra-mutagailua itxita jarraitzen du, eta energizatutako konpartimentuetara ustekabean sartzea.
Goiko presioa arintzeko gailu bat ere sartzen da armairuaren egituran, presio kontrolatua emateko askatu barne-matxura egoera batean.
KYN61-40.5 33kV Barruko VCB Switchgear Panela sarrerako potentziarako, transformadoreetarako konexioetarako konfigura daiteke. irteerako elikadurak, autobusen sekzioa, neurketa eta tentsioaren neurketa barruko azpiestazioetan.
Zentralek etengailuak erabil ditzakete tentsio ertaineko banaketa osagarrietarako, sorgailuarekin lotutako sistema elektrikoetarako, transformadoreen elikadurak eta beheranzko potentzia banaketa.
Industria-instalazio handiek elikadura-konfigurazio desberdinak erabil ditzakete motor, transformadore, ekoizpen-sistemetarako, ponpak, konpresoreak eta ekipo elektriko osagarriak.
Potentzia handiagoko karga elektrikoak dituzten meatzaritza-eragiketek etengailuak konfigura ditzakete transformadoreen elikaduraren, motorren, aireztapen-ekipoak, ponpaketa-sistemak eta prozesatzeko instalazioak.
Ekipamendua ere egokia da banaketa elektrikoa koordinatu behar den azpiegitura espezializatuetarako hainbat eraikin, ekipamendu-eremu eta sistema osagarriekin.
Cas-space Rocket Launch Project proiektuaren erreferentzia da Usune tentsio ertaineko switchgear aplikazioetarako.
Suziria jaurtitzeko instalazio batek azpiegitura espezializatuak eta hainbat karga elektriko ditu banatuta eremu funtzional desberdinak. Bere potentzia banatzeko sistemak, beraz, sarrerako zirkuitu koordinatuak behar ditu, elikadura babesa, isolamendu elektrikoa, neurketa eta kontrola.
Proiektu honetarako, guneko tentsio ertaineko banaketa elektrikoaren zati gisa ezarri zen etengailua antolamendua. Proiektuak ekipamendu elektrikoa azpiegitura zabalagoarekin integratzea eskatzen zuen armairu instalazio independente gisa tratatua.
Aplikazio honek Usuneren esperientzia erakusten du tentsio ertaineko banaketako ekipamendu espezializatuentzat hornitzen sistema elektrikoaren eskakizun espezifikoak dituzten ingeniaritza proiektuak.
| Elementua | Zehaztapena |
| Seriea | KYN61 |
| Tentsio nominala | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Maiztasun baloratua | 50Hz / 60Hz |
| Korronte nominatua | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Zirkuitu Laburreko Eten Korronte Nazionatua | 25kA, 31,5kA, 40kA, 50kA |
| Denbora laburrean jasaten duen korronte baloratua | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Babes Gradua | IP4X kanpoko itxitura / IP2X barruko konpartimentuak |
| Giro-tenperatura | -15°C eta +40°C artean |
| Hezetasun erlatiboa | Eguneko batez bestekoa ≤95%; hileko batez bestekoa ≤90% |
| Altuera | ≤1000m, altuera handiagorako deratingarekin |
| Instalazioa | Barruan |
| Sistema | AC trifasikoa |
Azken konfigurazio elektrikoa proiektuaren benetako tentsioaren, korrontearen, akatsen mailaren arabera baieztatu behar da. isolamendu-baldintzak, babes-eskema eta instalazio-baldintzak.
33 kV-ko ekipamendu-proiektu baterako, kontratazioak sistema elektriko osoan oinarritu behar dira armairu kantitatea bakarrik. Proiektu-taldeak sistemaren tentsio nominala, etengabeko karga-korrontea, zirkuitulabur-maila, elikadura-kopurua, transformadorearen ahalmena, kableen antolaketa, babes-baldintzak eta beharrezkoak neurtzeko funtzioak.
Proiektu handiagoetarako, kabineteak hainbat funtzio izan ditzake. Sarrera, irteera, PT, neurketa, autobusa sekzionatzailea eta isolamenduaren konfigurazioak lerro bakarreko diagrama elektrikoaren arabera konbina daitezke.
Ikuspegi honek etengailuen eta konektatutako transformadoreen, kableen, babes-gailuen eta gailuen arteko desadostasunak saihesten laguntzen du. eta beherako kargak.
Armairuaren azken antolamendua proiektuaren arkitektura elektrikoaren arabera garatu daiteke. Desberdina sarrerako eta irteerako zirkuitu kopurua kommutagailuen lerro koordinatu batean antola daitezke.
Banaketa-sistema tipiko batek sarrerako kabinete bat izan dezake gorako elikadura iturrira konektatuta, hainbat Transformadoreak edo karga nagusiak hornitzen dituzten irteerako armairuak, eta tentsiorako PT edo neurgailu osagarriak neurketa eta energiaren jarraipena.
Proiektuak bi potentzia-iturri edo bus zati banatu behar dituenean, autobusen sekzio-funtzioak ere izan daitezke hamaikakoan sartuta.
Konfigurazio-metodo honek ekipamendua egokia egiten du, bai azpiestazio indibidualetarako, bai armairu anitzeko handiagoetarako banaketa sistemak.

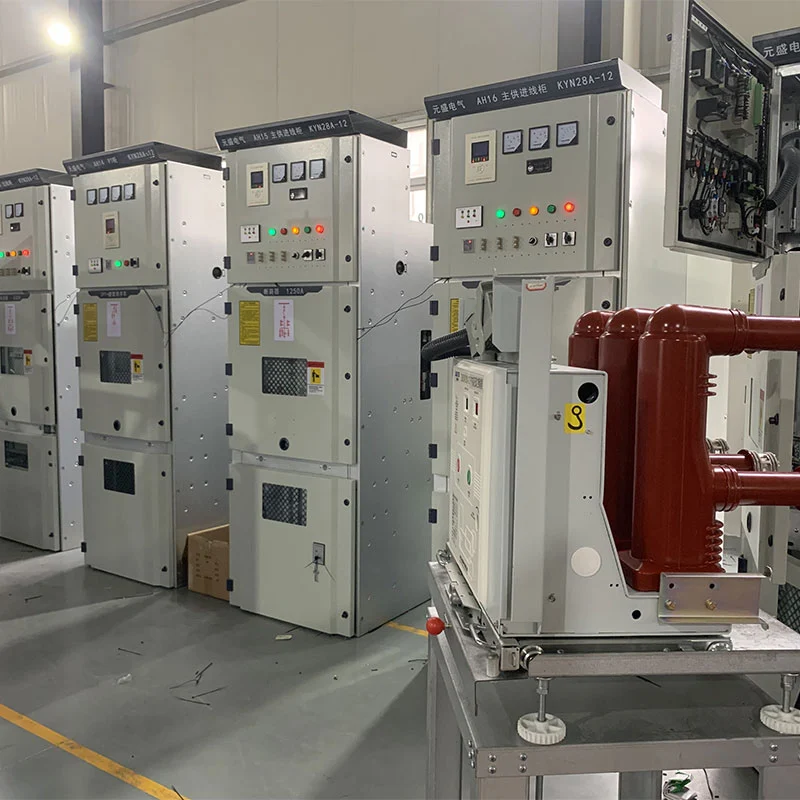

Entregatu baino lehen, osaturiko kommutagailuak armairuaren muntaia, zirkuitu primarioaren konexioak eta bigarren mailako kableatuak, funtzionamendu mekanikoa eta dagozkion funtzio elektrikoak.
Erretira daitekeen mekanismoa, etengailuaren funtzionamendua, interblokeatzeko funtzioak, lurrerako antolamendua eta armairua eraikuntza egiaztatzen da ekoizpenaren ikuskapen prozesuan.
Usune-k ikuskapen-erregistro garrantzitsuak eta proba-dokumentazioa eman ditzake proiektuaren eskakizunen arabera, ahalbidetuz bezeroek, EPC kontratistak eta hirugarrenen ikuskatzaileak ekipoak bidali aurretik egiaztatzeko.
Tentsio ertaineko etengailu-sistema baten balioa ez da hasierako kalifikazio elektrikora mugatzen. Handientzat azpiegitura eta industria proiektuak, ekipamenduak ere funtzionamendu antolatua lagundu behar du, aurreikusita mantentze-lanak, etorkizuneko zirkuituen kudeaketa eta integrazio egonkorra elektrizitatea banatzeko sare zabalagoarekin.
KYN61-40.5 33kV Barruko VCB Switchgear Panelaren eraikuntza konpartimentuak antolamendu definitua eskaintzen du. ekipamendu primario eta sekundarioetarako, etengailu erretiratu daitekeen diseinuari esker, etengailu-unitatea egotea ahalbidetzen du ikuskapenerako eta zerbitzuetarako eraman zuten.
Banaketa elektrikoa urte askotan funtzionatuko duela aurreikusten den instalazioetarako, konbinazio honek sortzen lagun dezake ertain-tentsioko banaketa sistema kudeagarriagoa eta etorkizuneko mantentze-plangintza erraztea.
Emandako zehaztapenak 3.6kV, 7.2kV, 12kV, 24kV eta 36kV konfigurazioak barne hartzen ditu. Benetako tentsio nominala bezeroaren energia-sistemaren arabera baieztatu behar da.
Emandako zehaztapenak 36 kV-ko konfigurazio baloratua ageri du, 33 kV-ko klaseko sistemetarako kontuan har daitekeena. sistemaren benetako eskakizunak, isolamendu maila eta aplikagarriak diren estandarrak berresteko.
Tentsio ertaineko potentzia jasotzeko, banatzeko, aldatzeko, babesteko, neurtzeko eta kontrolatzeko erabiltzen da Barruko korronte elektriko trifasikoko sistemak.
Emandako konfigurazioak 630A eta 3150A bitartekoak dira. Balorazio zuzena gehienezkoaren arabera hautatu behar da etengabeko karga eta proiektuaren diseinua.
Baliabide eskuragarriak 25 kA, 31,5 kA, 40 kA eta 50 kA dira, kalkulatutako matxurak zehaztutako balio aplikagarria. sistema elektrikoaren maila.
Bai. Usune-k sarrerako, irteerako, PT, neurketa, autobusen sekzioa eta isolamendu funtzioak konfigura ditzake. bezeroaren lerro bakarreko diagrama eta eskakizun teknikoak.
Usunek ISO 9001, ISO 14001 eta ISO 45001 kudeaketa sistemen arabera funtzionatzen du. Produktuak arabera diseinatuta daude aplikagarriak diren IEC eta GB estandarrak, aplikagarriak diren konfigurazioetarako CE ziurtagiriarekin.
Bai. Usune-k zehaztapen teknikoak, proba-txostenak, marrazkiak eta beste proiektuaren dokumentazioa eman ditzake bezeroen eta ingeniaritza eskakizunak.
Konfigurazio estandarra barrualdean instalatzeko diseinatuta dago. Baldintza bereziak, hala nola altuera handia, altua hezetasuna edo ezohiko ingurumen-baldintzak agindu aurretik baieztatu behar dira.
