EPC kontratista, banatzaile elektriko, azpiestazio, industria-lantegi eta azpiegitura-proiektuentzat, Kyn28 Tentsio Ertaineko Switchgear-ek plataforma konfiguragarri bat eskaintzen du barne-tentsio ertaineko banaketa osoa eraikitzeko sistemak.
Usunek ISO 9001, ISO 14001 eta ISO 45001 kudeaketa sistemekin funtzionatzen du. Produktuak arabera fabrikatzen dira aplikagarriak diren IEC eta GB estandarrak, merkatu garrantzitsuetarako eskuragarri dauden CE ziurtagiriarekin.
Tentsio ertaineko etengailuak hautatzea sistema elektrikotik hasten da, armairuan bertan baino. Jarri aurretik eskaera bat, ingeniariek normalean sistemaren tentsioa, funtzionamendu-maiztasuna, karga-korronte maximoa baieztatu behar dituzte. zirkuitu laburren maila, elikadura kopurua, babes-baldintzak, kableen antolaketa eta instalazio-ingurunea.
Parametro hauek armairuaren konfigurazio egokia eta osagai elektrikoak zehazten dituzte. Usunek berrikusi dezake informazio elektrikoa proiektatu eta konfigurazio egoki bat gomendatu, zehaztapen bera aplikatu beharrean proiektu bakoitza.
Proiektuetan oinarritutako hautaketa metodo hau bereziki garrantzitsua da azpiestazioetarako, fabrikazio-lantegietarako, energia elektrikoetarako azpiegiturak, eta tentsio ertaineko hainbat zirkuitu batera funtzionatzen duten beste instalazio batzuk.

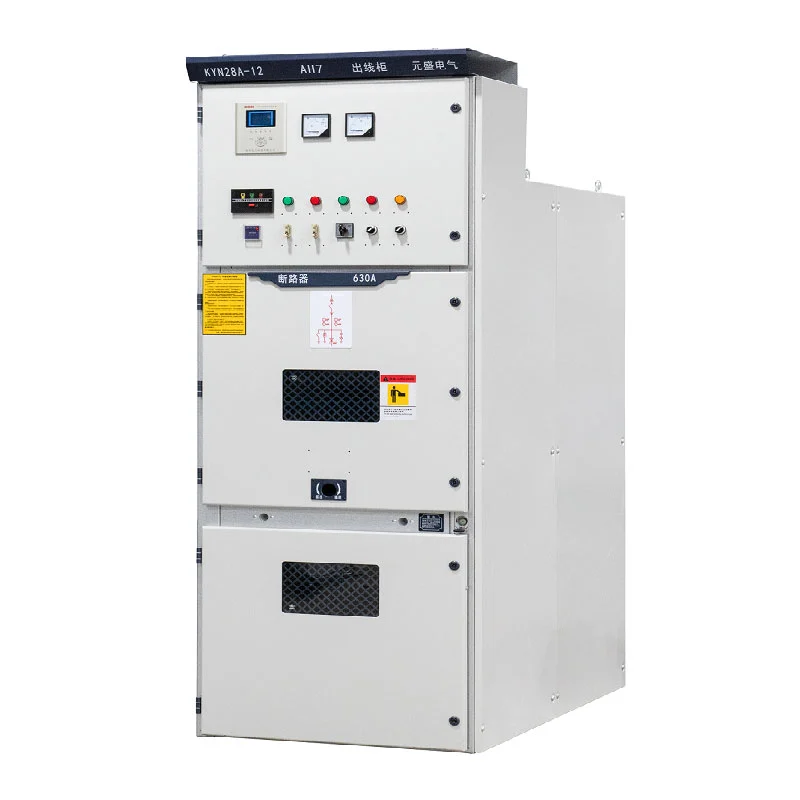

Kyn28 Tentsio Ertaineko Switchgear konfigurazio estandarrak 3,6 kV eta 12 kV bitarteko tentsio ertaineko sistemak onartzen ditu, 630A eta 3150A bitarteko egungo balorazioak.
Zirkuitu laburren errendimendua hainbat mailatan dago eskuragarri, 25kA, 31,5kA, 40kA eta 50kA konfigurazioak barne. The balorazio egokia hautatu behar da sare elektrikoaren matxura-korronte kalkulatuaren arabera funtzionamendu-karga normalaren arabera baino.
Proiektuaren kontrataziorako, korronte nominala eta zirkuitu-labur-ahalmena gora eta beherakoarekin parekatzea ekipamendu elektrikoa ezinbestekoa da sistema koordinatuaren errendimendua mantentzeko.
Tentsio ertaineko banaketa-sistema oso batek normalean armairu mota bat baino gehiago ditu. Sarrerako potentzia, irteerako elikadurak, transformadoreak, neurketa-zirkuituek, tentsio-neurketak eta barra-konexioek behar dute funtzio desberdinak.
Usune-k zirkuitu-baldintza hauen arabera konfiguratu dezake switchgear sorta. Ondorioz antolamenduak egin dezake sartu sarrerako, irteerako, PT, neurketa, autobusen sekzioa eta isolamendu funtzioak koordinatu batean. banaketa elektrikoaren sistema.
Horri esker, ekipamendua egokia da gailuak onartutakoarekin zuzenean bat egin behar duten proiektuetarako lerro bakarreko diagrama.
Tentsio ertaineko babesa sistema mailan kontuan hartu behar da. Etengailuak, etengailuak, babes-errelea, transformadoreak, kableak eta upstream babesteko ekipoek elkarrekin lan egin behar dute proiektuaren babesaren arabera filosofia.
Kyn28 Tentsio Ertaineko Switchgear behar diren babes eta kontrol osagaiekin integra daiteke proiektuaren zehaztapenari. Hutseko etengailuak etengailuaren funtzio nagusia eskaintzen du, berriz lotutako babes eta kontrol sistema diseinu elektrikoaren arabera konfigura daiteke.
EPC proiektuetarako, Usune-k kabinetearen konfigurazioa koordinatu dezake bezeroaren babes-eskakizunekin eta dokumentazio teknikoa.

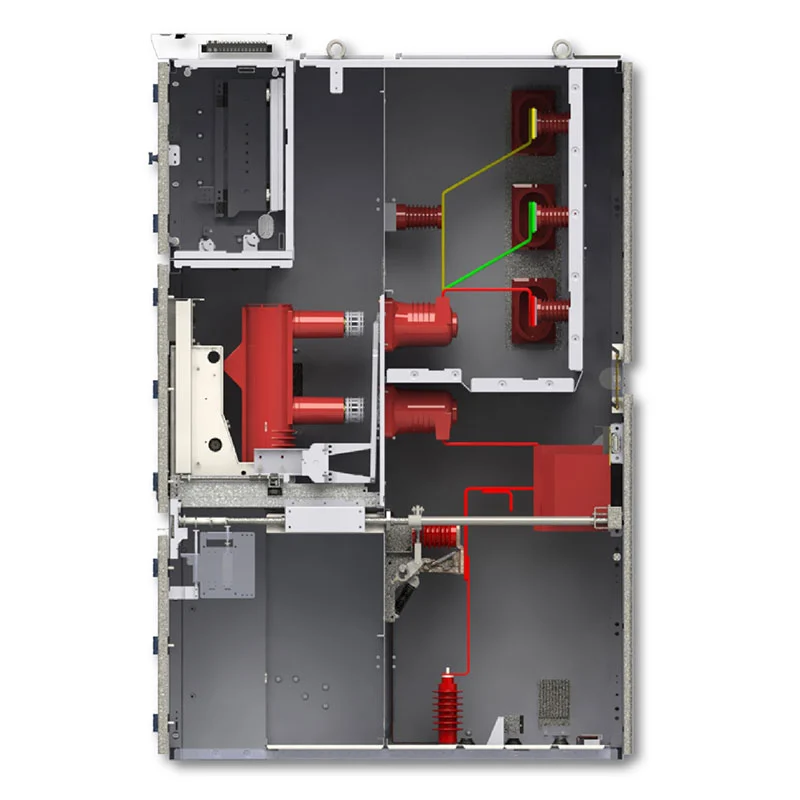

Ekipamenduak metalezko armairu-egitura bat erabiltzen du, osagai elektriko nagusietarako gune dedikatuekin, barra-barrak, kable-konexioak eta bigarren mailako kontrol-ekipoak.
Barne antolamenduak instalazio elektrikorako diseinu zehaztua eskaintzen du eta kommutagailu osoa ahalbidetzen du kableen bideratzeekin, kontrol-kableatuekin, funtzionamendurako sarbidearekin eta gela elektrikoaren dimentsioekin koordinatuko da.
Armairu anitz dituzten proiektuetarako, antolamendua zirkuitu kopuruaren eta behar den arabera planifikatu daiteke funtzioak armairu bakoitza produktu independente gisa tratatu beharrean.
Gela elektrikoaren baldintzak berretsi behar dira ekipoa eskatu aurretik. Faktore garrantzitsuak eskuragarri daude instalazio-espazioa, kablearen sarreraren norabidea, funtzionamendu-sarrera, giro-tenperatura, hezetasuna, altitudea, aireztapena eta garraiorako sarbidea.
Ekipamendu estandarra barrualdean instalatzeko pentsatuta dago. Giro-tenperatura -15 °C-tik +40 °C-ra zehazten da, aldiz, eguneko batez besteko hezetasun erlatiboak ez du % 95etik gorakoa izan behar eta hileko batez bestekoa % 90etik gorakoa.
Altuera handiagoko edo ingurumen-baldintza berezietan dauden instalazioetarako, Usuneri kontsultatu behar zaio ingeniaritza-etapa, parametro elektriko eta isolamendu egokiak kontuan hartu ahal izateko.
Sarrerako armairuek erdi-tentsioko hornidura kommutagailuen busbar sistemarekin konektatzen dute. Korronte nominala, babesa antolamendua, neurketa-eskakizunak eta sarrerako kablearen konfigurazioa berretsi behar dira gorako sare elektrikoa.
Irteerako armairuek transformadoreei, motorrei, produkzio-ekipoei edo beste karga batzuei banatzen diete potentzia. Haien kantitatea eta egungo balorazioa proiektuaren karga-zerrenda eta elikadura-egutegiaren arabera zehaztu daitezke.
PT eta neurketa armairuak sar daitezke proiektuak tentsioa neurtzea, energia neurtzea edo kontrol elektrikoko beste funtzio batzuk.
Bus sekzionalizazio-konfigurazioak erabil daitezke banaketa-sareak bus-atal bereiziak behar dituenean edo sistemaren atal ezberdinen arteko konexio kontrolatua.
Azpiestazioetan, ekipoak sarrerako iturrien, transformadoreen elikaduraren, irteerako zirkuituen inguruan antolatu daitezke. neurketa, eta busbar sekzio-baldintzak. Konfigurazioa azpiestazioko elektrizitatearekin bat egin daiteke lerro bakarreko diagrama.
Fabriketarako, kommutagailuak tentsio ertaineko potentzia banatu dezake ekoizpen lerroetara, transformadoreetara, motoretara, konpresoreak, ponpak eta sistema osagarriak. Elikaduraren balorazio desberdinak zehaztu daitezke benetako kargaren arabera banaketa.
Meatze-proiektuek karga elektriko astunak banatu ohi dituzte. Konmutagailuak transformadorearen inguruan konfigura daiteke elikadurak, motorrak, aireztapen sistemak, ponpaketa ekipoak eta prozesatzeko instalazioak.
Merkataritza- eta goi-eraikin handiek tentsio ertaineko sarrerako potentzia eta hainbat uretan behar dituzte zirkuitu transformatzaileak. Ekipamendua eraikinaren gela elektrikoaren eta banaketaren arabera antolatu daiteke eskakizunak.
| Elementua | Zehaztapena |
| Eredua | KYN28A-12 |
| Tentsio nominala | 3,6 kV, 7,2 kV, 12 kV |
| Maiztasun baloratua | 50Hz / 60Hz |
| Korronte nominatua | 630A–3150A |
| Zirkuitu Laburreko Eten Korronte Nazionatua | 25kA, 31,5kA, 40kA, 50kA |
| Denbora laburrean jasaten duen korronte baloratua | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Babes Gradua | IP4X kanpoko itxitura / IP2X barruko konpartimentuak |
| Giro-tenperatura | -15°C eta +40°C artean |
| Altuera | ≤1000m, altuera handiagorako deratingarekin |
| Instalazioa | Barruan |
| Sistema | AC trifasikoa |
Azken zehaztapena proiektuaren tentsioaren, karga-korrontearen, akats-mailaren eta babesaren arabera baieztatu behar da eskema, kableen antolaketa eta instalazio-ingurunea.
Usune-k 14 urte baino gehiagoko esperientzia du ekipo elektrikoen fabrikazioan eta laguntza teknikoa eskaintzen du proiektuetan oinarritutako tentsio ertaineko ekipoen kontratazioa.
Bezeroek lerro bakarreko diagrama, tentsio maila, korronte balorazioa, zirkuitu laburren eskakizuna, armairua eman ditzakete kantitatea, eskakizun funtzionalak eta instalazio baldintzak. Usunek baieztapen teknikoarekin lagundu dezake eta ekipoen konfigurazioa.
Konfigurazio estandaretarako, produkzio-epea 15-20 egunekoa da, gutxi gorabehera, berrespen teknikoaren ondoren eta ordainketa. Benetako entrega-denbora proiektuaren konfigurazioaren eta eskaeraren kantitatearen araberakoa da.
KYN28 serieari erreferentzia egin zaio Cas-space Rocket Launch Project-erako.
Ohiko merkataritza-eraikin edo lantegiek ez bezala, azpiegitura aeroespazialek hainbat espezializatu izan ditzakete karga elektrikoak eta euskarri-sistemak eremu ezberdinetan funtzionatzen dutenak. Erdi-tentsioko banaketa-ekipoak beraz, instalazioen potentzia-arkitektura orokorrarekin koordinatu behar da.
Proiektu honetarako, etengailuaren konfigurazioa gunearen banaketa elektriko zabalagoaren parte gisa hartu zen sistema, potentzia jasotzea, zirkuitu banaketa, babesa eta kontrol elektrikoaren baldintzak barne.
Proiektuak Usunek tentsio ertaineko ingeniaritzako aplikazio espezializatuetan parte hartzeko duen gaitasuna erakusten du ekipamenduak proiektuaren eskakizun elektriko espezifikoekin koordinatu behar dira, generiko gisa hornitu beharrean armairu estandarra.
Usune-k kalitatea eta ekoizpena kudeatzeko sistema integratua aplikatzen du fabrikazioa, ikuskapena, ingurumenaren kudeaketa, eta laneko segurtasuna.
Enpresak ISO 9001, ISO 14001 eta ISO 45001 ziurtagiriak ditu. Ekipamendua arabera diseinatuta dago aplikagarriak diren IEC eta GB estandarrak, aplikagarriak diren konfigurazioetarako CE ziurtagiriarekin.
Bidalketa baino lehen, ekipoak ohiko ikuskapen eta probak egiten ditu osagai garrantzitsuak, muntaia, konexio elektrikoak, eta amaitutako ekipoak. Dokumentazio teknikoa eta saiakuntza-txostenak horren arabera eman daitezke proiektuaren eskakizunetara.
Informazio nagusia sistemaren tentsioa, maiztasuna, korronte nominala, zirkuitu laburren maila, sarrerako kopurua eta irteerako zirkuituak, babes-baldintzak, kableen antolaketa eta instalazio-baldintzak.
Emandako konfigurazioak 3,6 kV, 7,2 kV eta 12 kV sistemak onartzen ditu. Azken tentsio-kalifikazioa baieztatu behar da bezeroaren sare elektrikoaren arabera.
Bai. Usune-k bezeroaren eskema elektrikoa berrikusi eta armairuaren funtzioak eta balorazioak konfigura ditzake proiektuaren baldintzak.
Bai. Sarrerako potentziarako, transformadoreen elikadurarako, irteerako zirkuituak, neurketa, tentsioa neurtzeko, konfiguratu daiteke. eta busbar sekzioa azpiestazio barruko aplikazioetan.
Usuneren produktuak aplikagarriak diren IEC eta GB arauen arabera diseinatu dira. Konpainiak ISO 9001, ISO, arauaren arabera funtzionatzen du 14001 eta ISO 45001 kudeaketa sistemak, merkatu aplikagarrietarako eskuragarri dauden CE ziurtagiriarekin.
Bai. Usune-k zehaztapen teknikoak, proba-txostenak, produktuen dokumentazioa eta proiektuekin lotutako beste batzuk eman ditzake dokumentuak bezeroen eskakizunen arabera.
Konfigurazio estandaretarako, produkzioa normalean 15-20 egun ingurukoa da berrespen teknikoa eta ordainketaren ondoren. The benetako ordutegia konfigurazioaren eta kantitatearen araberakoa da.
Kyn28 Tentsio Ertaineko Switchgear erosten ari bazara, eman zure linea bakarreko diagrama, sistemaren tentsioa, korrontea, zirkuitu laburren maila, armairuaren kantitatea, elikaduraren baldintzak, babes baldintzak eta instalazioa baldintzak.
Usune-k eskakizun elektrikoak ebaluatu ditzake eta tentsio ertaineko konfigurazio egoki bat eskain dezake zure proiektua.
