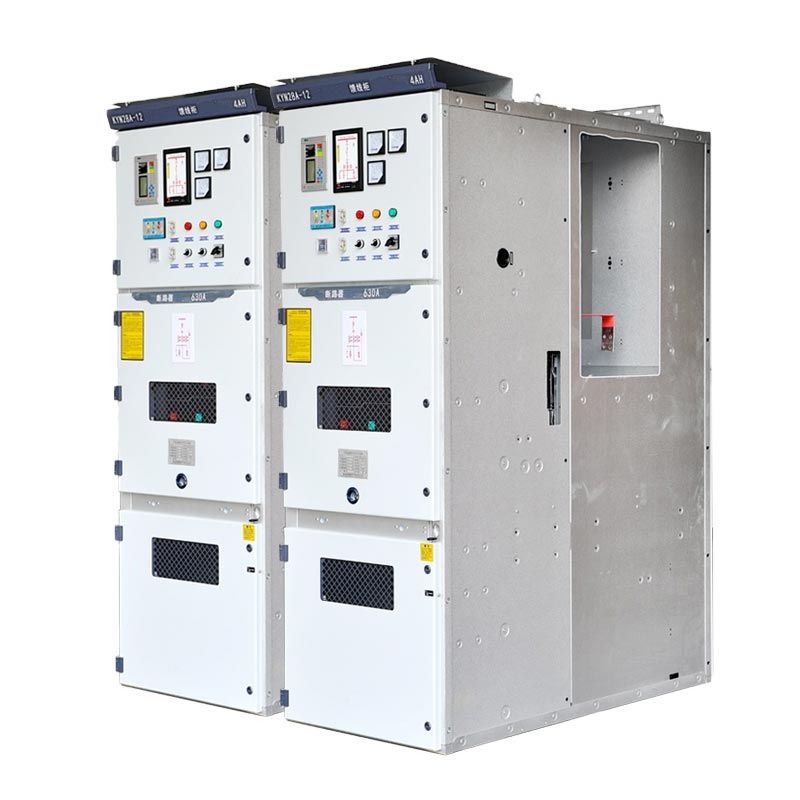

Kyn28 Switchgear 10kv

Usune Kyn28 Switchgear 10kV egokia da 50Hz AC trifasikorako, 3.6~12kV busbarra bakarrerako eta busbarra bakarrerako segmentatu potentzia sistemak, eta "bost froga" funtzio integralak ditu. Armairuaren esku-gurdiaren atala horni daiteke rekin oinarrizko osagaiak, hala nola hutseko etengailuak eta hutseko kontaktoreak. ABB bezalako marketako hutseko etengailuak VD4, Schneider HVX eta Usune VS1 hauta daitezke. Gaur egun barruko goi-tentsioko multzo nagusia da boterea banaketa-ekipoa, batez ere energia garraiatzeko eta jasotzeko hainbat azpiestazio eta banaketarako erabiltzen da estazioak, eta zirkuituak kontrolatzeko, babesteko eta monitorizatzeko.

Behe-tentsioko kommutagailuak

Tentsio ertaineko etengailuak

Ingurune Operatiboaren Baldintzak

• Giroko airearen tenperatura: Goiko muga +40 ℃, beheko muga -15 ℃;
• Hezetasun erlatiboa: eguneko batez bestekoa % 95etik gorakoa ez da, hileko batez bestekoa % 90etik gorakoa;
• Altuera: 1000m eta beherago;
• Intentsitate sismikoa: 8 gradu baino gehiago ez;
• Ez sute edo leherketa arriskurik, ez kutsadura larririk, ez korrosio kimikorik eta ez bibrazio bortitzarik. bada funtzionatzen inguruneak GB3906-n zehaztutako baldintza normalak gainditzen ditu, erabiltzaileak eta fabrikatzaileak negoziatu behar dituzte eta zehaztu baldintza egokiak.

Parametro Teknikoak

• Tentsio nominala: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• Maiztasun baloratua: 50/60Hz;
• Korronte nominala: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Denbora laburrean jasandako korronte nominatua (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Isolamendu maila nominala: 42kV (1min potentzia-maiztasuna, elektrodoen artean/lurrera), 48kV (kontaktu irekia); 75kV (tximista-bulkada, elektrodoen artean/lurrera), 85kV (kontaktu irekia, balio gorena);
• Babes Klasea: Itxitura IP4X babes maila, konpartimentuetarako IP2X babesa;
• Armairu motak: Sarrerako lineako armairuak, irteerako lineako armairuak, transformadoreen babeserako armairuak, busbar-lotura armairuak, deskonektoreen etengailu-armairuak, busbar altxatzeko armairuak, PT/VT armairuak, etab.;
• Armairuaren neurriak: Zabalera 650mm/800mm/1000mm, Altuera 2300mm, Hondoera 1450mm.

Oinarrizko Abantailak

1. Segurtasun Babes Integrala

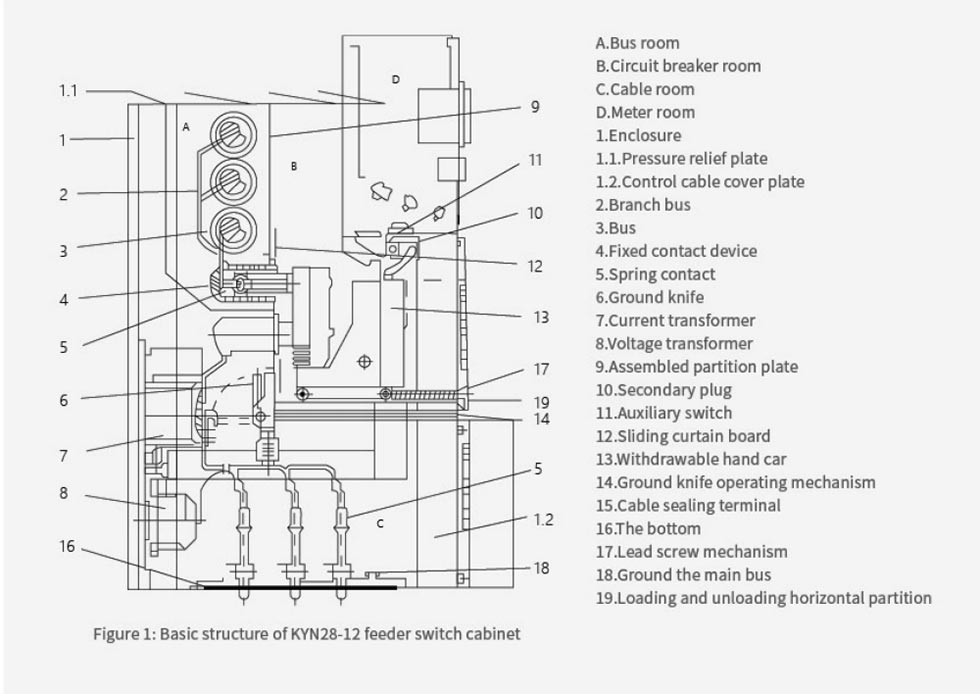

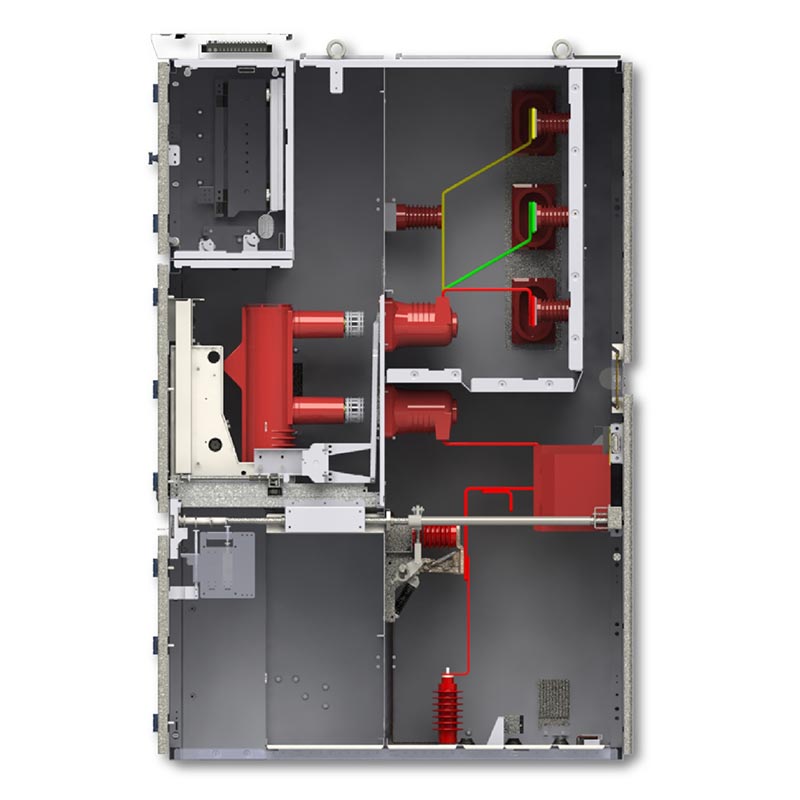

Kyn28 Switchgear 10kV-k metal blindatuzko egitura itxi bat hartzen du, konpartimentu funtzional bakoitza independenteki bereizita. Interblokeo mekaniko eta elektrikoekin konbinatuta, guztiz betetzen du bost frogako interblokeatzea, ezabatuz gaizki funtzionatzeko arriskua. Itxituraren babes-balorazioa IP4X iristen da, eta konpartimentuaren babesa IP2X da. aurrerago segurtasuna babesteko gaitasunak hobetzea.

2. Errendimendu egonkorra eta fidagarria

IEC nazioarteko estandarren eta ISO kalitatearen kudeaketa sistemaren arabera diseinatu eta fabrikatu. kalitate handiko hutseko osagaiak erabiliz, hainbat marka ezagun hutseko etengailuekin bateragarria da, du indartsu zirkuitulaburra jasateko gaitasuna, tentsio eta korronte sorta zabal batera egokitzen da eta epe luzerako egokia da. etengabea eragiketa.

3. Instalazio eta Mantentze Erosoa

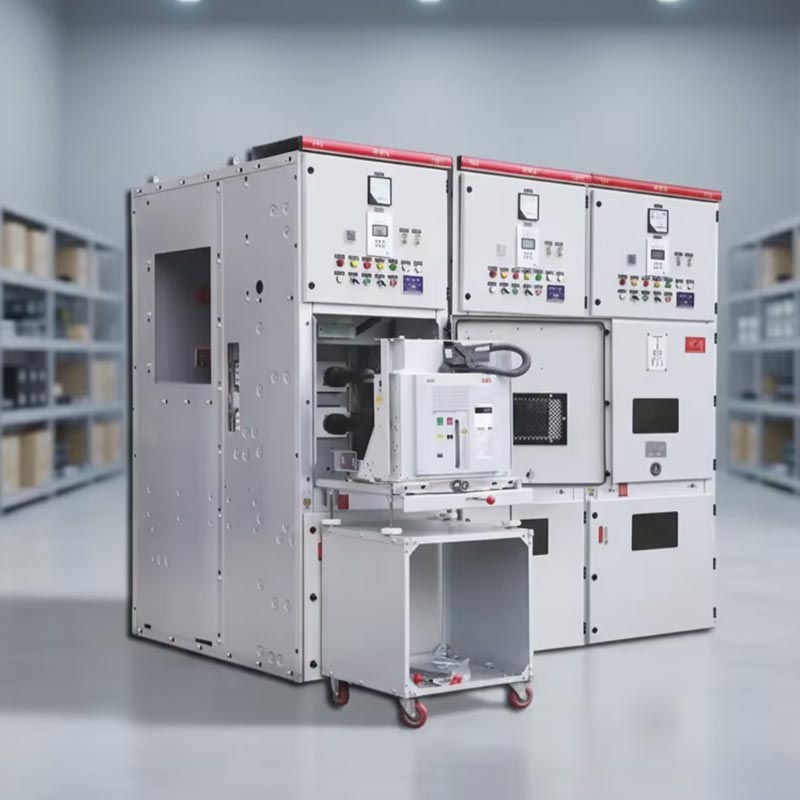

Orga aldagarriaren diseinuak ikuskapen eta ordezkapen azkar eta errazak egiteko aukera ematen du. Bere egitura trinkoak euskarri ditu aurrean mantentze-lanak, espazioa eta geldialdi-denborak aurreztea. Armairuaren dimentsio estandarizatuak hainbat instalazio eszenatokitara egokitzen dira, instalazioaren eraginkortasun handia lortuz.

4. Aplikazio zabala

Kyn28 Switchgear 10kV-ek 3,6 eta 24 kV arteko tentsio-maila guztiak estaltzen ditu, 50/60Hz-ko maiztasun bikoitzarekin bateragarria da. sistemak, eta hainbat armairu mota eskaintzen ditu industria desberdinen energia-banaketaren beharrei erantzuteko, hala nola zentral elektrikoak, azpiestazioak, industria- eta meatze-enpresak eta eraikin altuak. Hainbat konbentzionaletara ere molda daiteke lan-inguruneak.

Mundu errealeko aplikazio kasua

Hiri jakin batean 110 kV-ko azpiestazioa berritzeko proiektu batek 28 Usune KYN28-12 konmutagailu aukeratu zituen. Ekipamendua espazioaren erabilera handia, abiarazte azkarra eta % 99,98ko fidagarritasuna lortu zuen martxan jarri ondoren, nabarmen elektrizitatea banatzeko sarearen segurtasun maila hobetzea. Proiektu honetan, konmutadorea egokituta dago gunearen ingurumen-eskakizunak, altitudea, tenperatura eta hezetasuna barne, eta huts-zirkuitu egokia etengailuaren eredua azpiestazioaren potentzia-banaketa beharrekin ezin hobeto bat etortzeko hautatzen da.

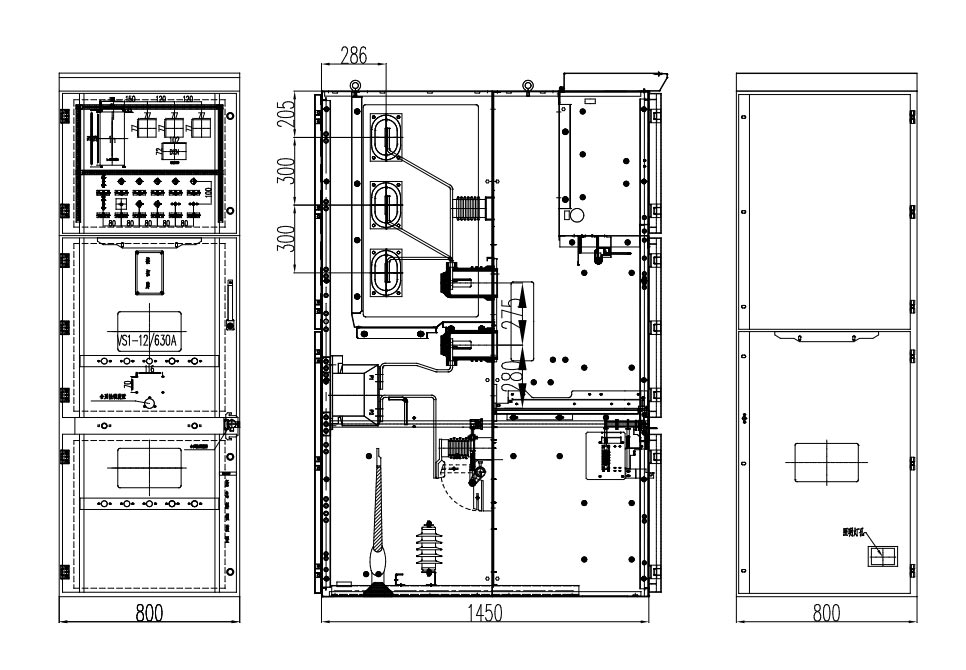

Produktuaren kanpo-dimentsioa

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

Q1: Zein dira KYN28 switchgear-en "bost froga" funtzio zehatzak?

E: Hauen artean, batez ere, etengailuak ustekabean irekitzea eta ixtea saihestea, bultzatzea edo tiratzea saihestea. esku-gurdiak kargapean, lurrerako hariak bizi-zirkuituetara konektatzea saihestuz, ixtea saihestuz lurreko kable bat konektatuta dagoen etengailua, eta langileak ustekabean bizian sartzea eragozten du konpartimentuak, horrela egituraz langileen eta ekipoen segurtasuna bermatuz.

Q2: Zein da Kyn28 Switchgear 10kV-ren ohiko mantentze-zikloa?

A: Gomendatzen da ohiko ikuskapena egitea 6 hilabetez behin eta mantentze integrala 1-2 urtean behin, mekanismoa, isolamendua, elkarlokatzea eta torlojuaren estutasuna egiaztatzean zentratuz. Usunek tekniko osoa eskaintzen du euskarria.

Q3: Usune-k etengailu pertsonalizatuak eskain ditzake?

A: Bai. Fabrikatzaile profesional gisa, Usunek barne-konfigurazioak, babes-mailak eta pertsonaliza ditzake tentsio, korronte, babes-eskakizunetan eta gune-ingurunean oinarritutako monitorizazio-soluzio adimentsuak. Ahal da halaber, egokitu armairuaren neurriak eta hauta ezazu hutseko etengailu-eredu egokiak behar zehatzei erantzuteko.

Laburbilduz, Usune Kyn28 Switchgear 10kV-k segurtasuna, fidagarritasuna eta erabiltzeko erraztasuna integratzen ditu. Helduek lagunduta diseinua, kalitate kontrol zorrotza eta parametro tekniko integralak, hainbat lan egiteko egokia da inguruneak eta eszenatokiak. Txinako fabrikatzaile profesional eta kalitate handiko hornitzaile gisa, Usunek jarraitzen du tentsio ertaineko elektrizitatea banatzeko irtenbide egonkor eta eraginkorrak eskaintzea mundu osoko erabiltzaileei.
