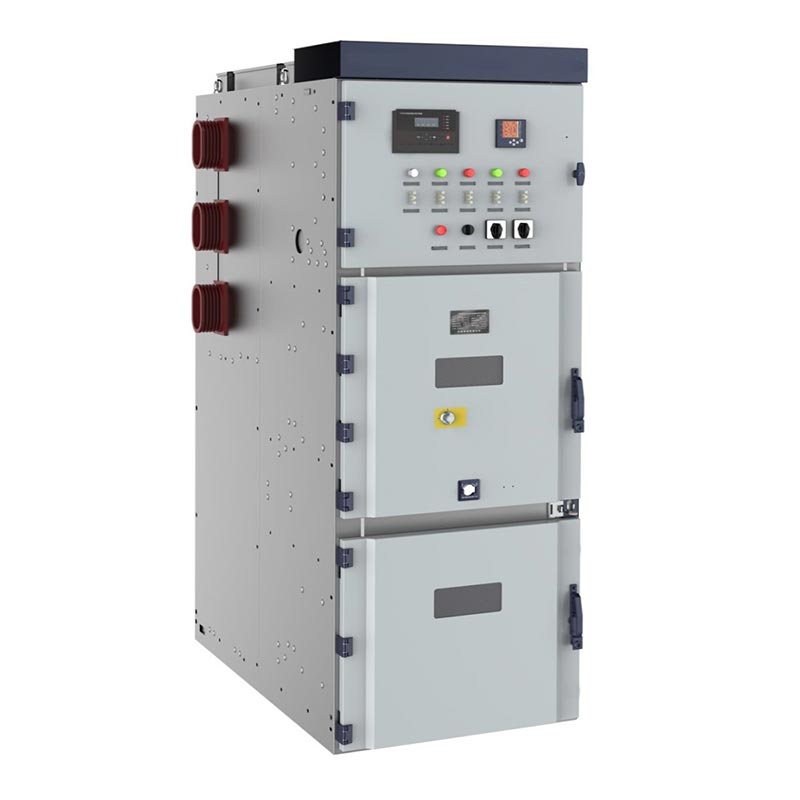

24kv Erdi Tentsioko Lv eta Mv Kommutadoreak

Usune 24kV Erdiko Tentsioko Lv eta Mv Switchgear, KYN28-24 (Z) (GZS1), korronte erretiratu daitekeen AC-koa da. metalez itxitako etengailuen kategoria. AC 50Hz elikatze-sistemetarako egokia da eta batez ere erabiltzen da boterea harrera, banaketa, zirkuitu kontrola, babesa eta monitorizazioa.

Tentsio ertaineko 24 kV Lv eta Mv Switchgear-a oso erabilia da zentral elektrikoetan, azpiestazioetan, industrian eta meatzaritzan. enpresak eta altuera handiko eraikinak energia jasotzeko, banatzeko, kontrolatzeko eta babesteko. Usuneren muina ekoizpen oinarria Txinan dago, eta kalitate handiko fabrikatzaile profesional fidagarria da Tentsio ertaineko energia banatzeko irtenbideak mundu osoko erabiltzaileei.

Behe-tentsioko kommutagailuak

Tentsio ertaineko etengailuak

Parametro Tekniko Nagusiak

Gure produktuek zorrotz betetzen dituzte honako estandar hauek

1. GB3906-2006 "3.6-40.5kV AC Metal-Enclosed Switchgear and Controlgear"
2. GB/T11022 "Baldintza Tekniko Orokorrak Tentsio Handiko Aparailuen eta Kontrol-aparailuen"
3. IEC62271-200 "1kV-tik gorako eta 52kV-tik beherako tentsio nominala duen AC metalezko konmutagailuak"
4. DL/T404 "Barruko tentsio altuko gailuak eskatzeko baldintza teknikoak"

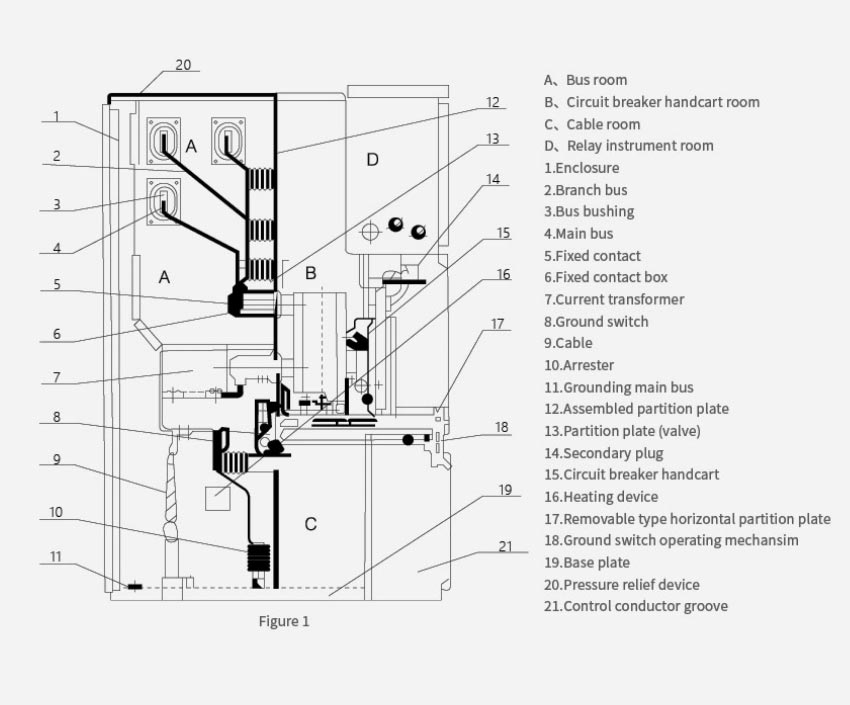

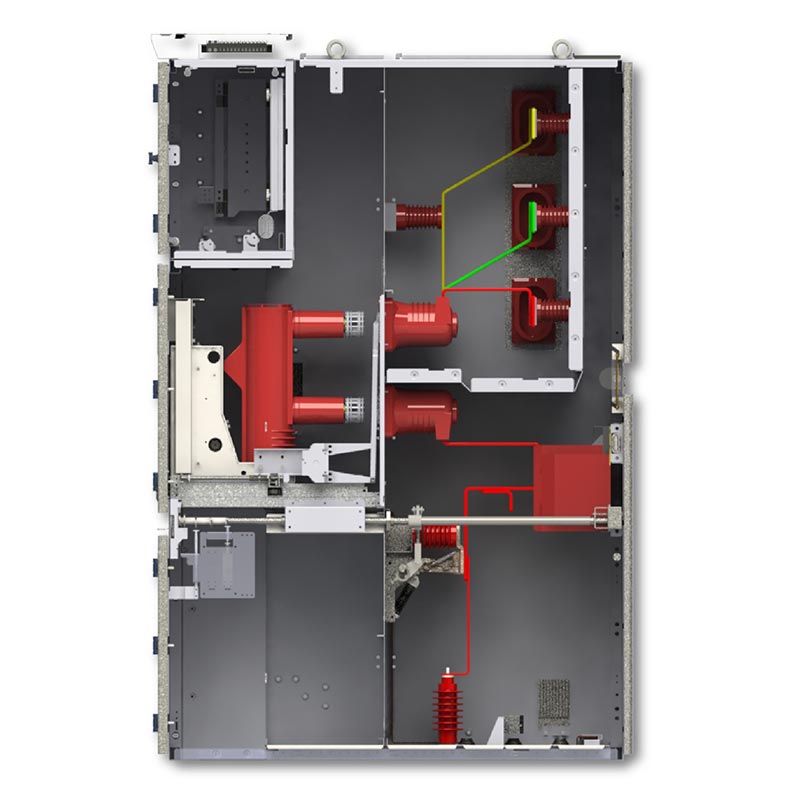

Kabinete Egitura

Tentsio ertaineko 24 kV-ko tentsio baxuko eta ertaineko kommutagailuak metal osoko egitura partizionatua hartzen du, bakoitzarekin. eremu funtzionala modu independentean isolatuta, faila-arkuen hedapena modu eraginkorrean kenduz.

1. Etengailuaren konpartimendua: hutsean etengailuaren orga desmuntagarri batez hornitua.
2. Busbar konpartimendua: busbar nagusiak, adar busbars eta busbar isolatzaileak ditu.
3. Kableen konpartimendua: korronte-transformadoreak, tentsio-transformadoreak, lurreko etengailuak eta kable-terminak instalatzen ditu.
4. Kontrol-tresnen konpartimendua: errele, babes-gailu, tresna, bigarren mailako kableatu eta hornitua. kontrola panelak.
5. Presioa arintzeko kanala: arku erliebearen gailu bat dauka kabinetearen goiko aldean akatsen segurtasuna hobetzeko.

Oinarrizko Ezaugarriak

1. Guztiz metalezko konpartimentu independenteak, faila-arkuen hedapena eta elkarrekiko interferentziak saihesteko.

2. Bost frogako elkarloketa mekaniko osoa:
- Etengailuaren orga kargapean bultzatzea edo tiratzea eragozten du.
- Lurreratze-etengailua itxita dagoenean etengailua ixtea eragozten du.
- Lurrerako etengailua ustekabean ixtea eragozten du energiatuta dagoen bitartean.
- Konpartimentu energizatuetan ustekabean sartzea ekiditen du.
- Etengailu isolatzailearen funtzionamendu okerra eragozten du.

3. Erdigunean muntatutako orga desmuntagarria aurrealdean funtzionatzeko eta mantentzeko, konponketak erraztuz.

4. Isolamendu maila altua, egitura trinkoa eta akatsen erresistentzia handia.

5. Etxeko eta nazioarteko estandarrak betetzen dituena, hainbat elektrizitate banaketa eskemetara moldagarria

Aplikazio praktikoak

1. kasua: Txinako ekialdeko udal azpiestazio bat

1. Proiektuaren aurrekariak

110 kV-ko udal azpiestazio batek bere bigarren mailako elektrizitatea banatzeko sarea berritu behar zuen, gero eta handiagoa den hirigintzari erantzuteko potentzia-eskaria eta energia-horniduraren fidagarritasuna hobetzea.

2. Irtenbidea

36 Usune 24kV-ko Tentsio Ertaineko Lv eta Mv Switchgear unitateak zabaldu ziren 24kV-ko potentzia banatzeko sistemarako.

3. Emaitzak

- Elektrizitatearen diseinu trinkoak azpiestazioko azaleraren % 30 aurreztu zuen.
- Bost frogako interblokeatzeko sistemak funtzionamendu-istripurik gabe funtzionatu zuen hiru urtetan zehar.
- Hutseko zirkuitu hausteko teknologia fidagarriak etenaldi-denbora % 80 baino gehiago murriztu zuen, nabarmen hobetuz. 200.000 bizilagunentzako elektrizitate-horniduraren kalitatea.

2. kasua: Erdialdeko Asiako lantegi petrokimiko handi bat

1. Proiektuaren aurrekariak

Konplexu petrokimiko moderno batek tentsio ertaineko elektrizitatea banatzeko sistema oso fidagarri bat behar zuen ziurtatzeko produkzio-ekipo kritikoen etengabeko funtzionamendua.

2. Irtenbidea

58 Usune 24 kV-ko etengailu-unitate hornituta, ingurune industrial gogoretarako bereziki diseinatuak eta hobetuak. hautsa eta korrosioarekiko erresistentzia.

3. Emaitzak

- Inguruko ingurune gogorrari ongi eutsi dio (hauts handia, ke kimikoak), egonkorra izan da errendimendua.
- Matxurak deskonexio azkarrak (≤ 60 ms) konpresore eta erreaktore garestiak kalteetatik babesten ditu laburrean. zirkuituak.
- Aurrealdean muntatutako mantentze-lanak mantentze-lanak %50 murrizten ditu, ekoizpenaren jarraipena bermatuz.

Produktuaren kanpo-dimentsioa

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

Q1: Zein da 24kV Ertain Tentsioko Lv eta Mv Switchgear honen tentsio-tartea aplikagarria?

A1: Produktua 3.6~12kV, 24kV AC 50/60Hz elikatze sistemetarako egokia da, gehienen beharrak asetzeko. tentsio ertaineko potentzia banatzeko eszenatokiak.

2.G.: Ekipamenduak tokiko mantentze eta konponketa onartzen al du?

A2: Bai. Produktuak aurrealdean funtzionatzen duen, aurrealdean mantentze-lanaren diseinua hartzen du; etengailuaren orga mugitu daiteke mantentze eta ordezkapen azkarrak beste zirkuitu batzuen funtzionamenduari eragin gabe.

Q3: Hornitzaile profesional gisa, zure fabrikak irtenbide pertsonalizatuak eskaintzen al ditu?

A3: Bai. Usune-k korronte nominala, zirkuitu laburren haustura-korrontea, armairuaren tamaina, babes-konfigurazioa pertsonaliza ditzake. etab., proiektuaren eskakizunen arabera, funtzionamendu-baldintza eta sistema-baldintza desberdinetara egokitzeko.
