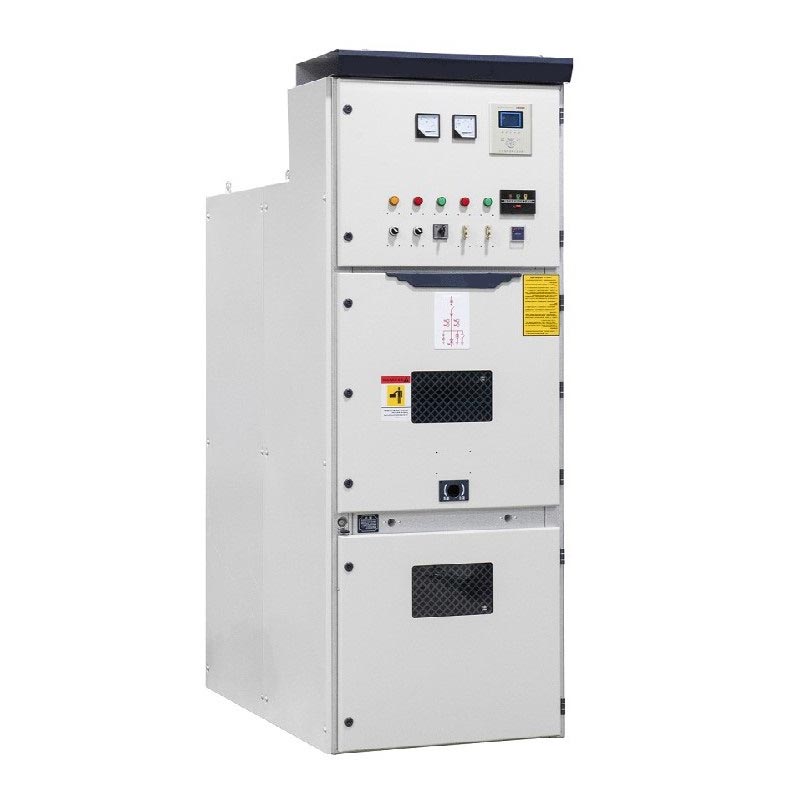

Kyn28 Switchgear 12kv

Usune Kyn28 Switchgear 12kV barruko tentsio handiko potentzia banatzeko gailu bat da, 3.6kV-ko tentsio nominalak dituena, 7,2 kV, eta 12 kV, 50/60 Hz trifasiko AC elikatze-sistemetarako egokiak. Potentzia modernoko oinarrizko ekipamendu elektrikoa da transmisioa eta banaketa, industria-energia-banaketa eta merkataritza-eraikinen energia-hornidura arloak. Produktua metalezko egitura blindatua hartzen du, unitate funtzionalak guztiz bereiziz, hala nola etengailuak, busbarrak, kableak, eta tresneriaren kontrola. Diseinu honek arku-matxuren hedapena hasieratik kentzen du. Baita ere Hutseko etengailu erretiratu daitekeen orga batez hornitua, mantentze-lan azkarra eta itxi gabe ordezkatzea ahalbidetzen du busbarran behera, funtzionamendu seguru, egonkorra eta eraginkorra izateko energia-sistemen oinarrizko eskakizunak guztiz betez mantentzea.

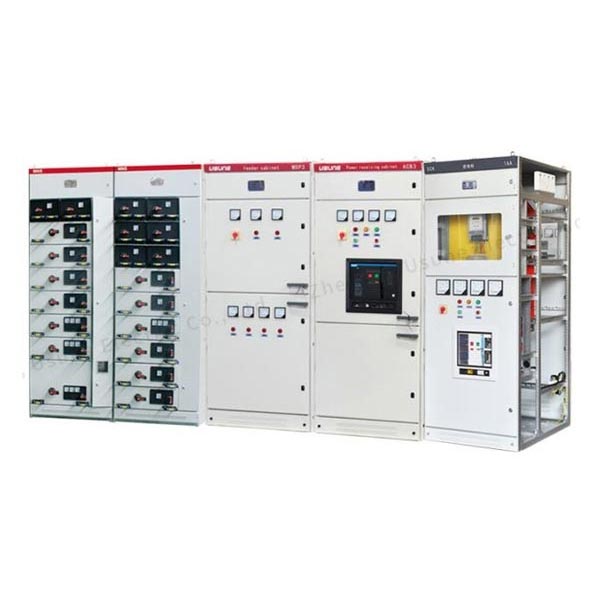

Behe-tentsioko kommutagailuak

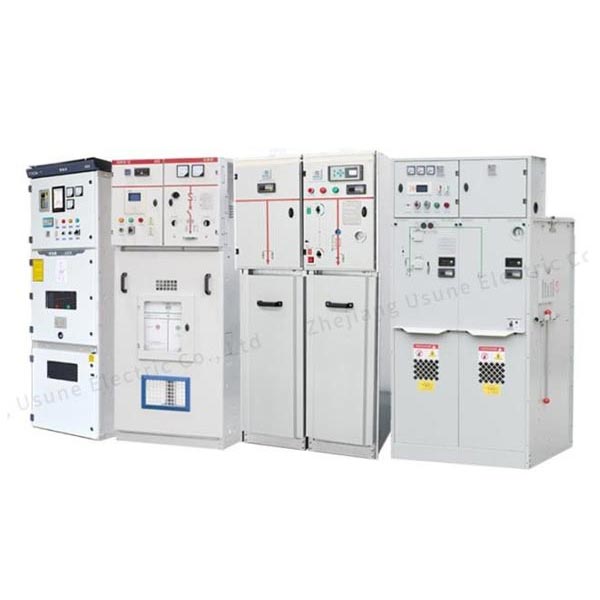

Tentsio ertaineko etengailuak

Oinarrizko Parametro Teknikoak

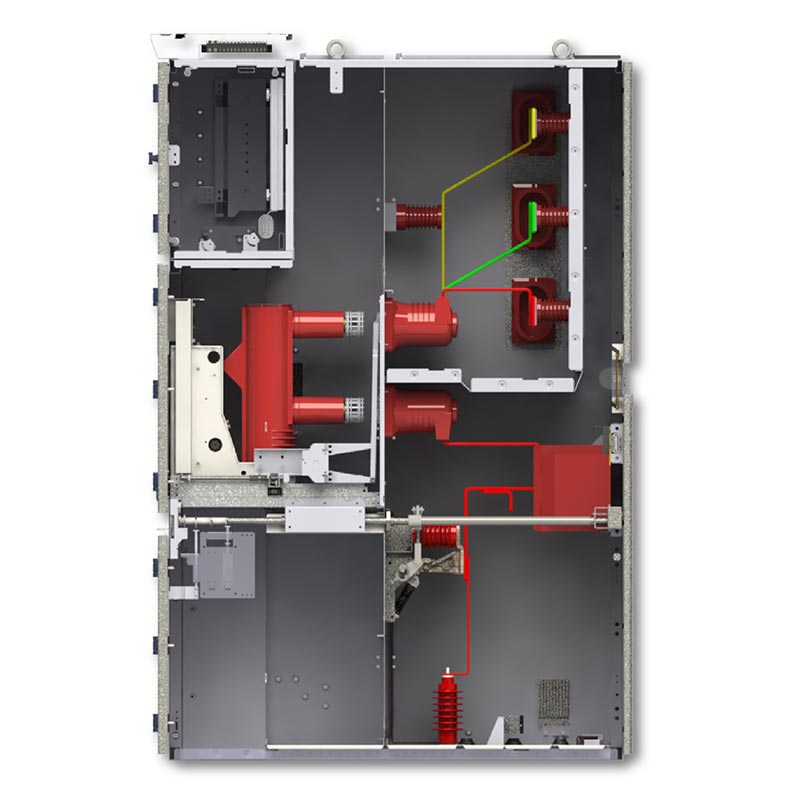

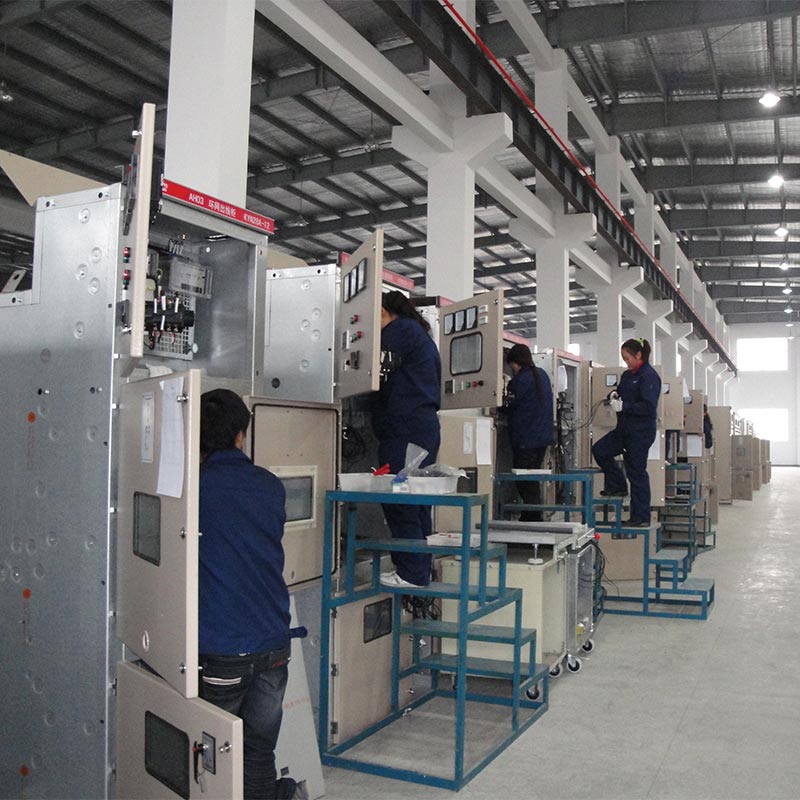

Konpartimenduen Egitura Independentea

Kyn28 Switchgear 12kV-k konpartimentu modular diseinua hartzen du, metal osoko isolamenduarekin. Lau eremu funtzionalak guztiz independenteak dira, matxurak hedatzea modu eraginkorrean saihesten dutenak:

1. Etengailuaren konpartimentua: hutseko etengailuaren orga bat instalatzen du, orientazio zehatzarekin eta hornituta. interblokeatzeko mekanismoak orga mugimendu segurua bermatzeko.
2. Busbar konpartimendua: busbar nagusien eta adarren diseinu itxia isolamendu errendimendu bikainarekin, saihestuz fase-fase/fase-lurra zirkuitulaburrak izateko arriskua.
3. Kableen konpartimentua: espazio zabala, zirkuitu anitzeko kableen konexioetarako egokia, kableak jartzea, kableatzea erraztuz. eta probak.
4. Tresna eta Kontrol Konpartimentua: babes-gailuak, neurketa-tresnak eta kontrol-zirkuitua integratzen ditu monitorizazio eta funtzionamendu zentralizaturako osagaiak.
5. Presioa arintzeko gailua: goiko aldean presio aringarri dedikatu batekin hornituta, arkua azkar askatu dezake barneko akatsen kasuan presioa, kabinetearen eta langileen segurtasuna bermatuz.

Oinarrizko produktuaren abantailak

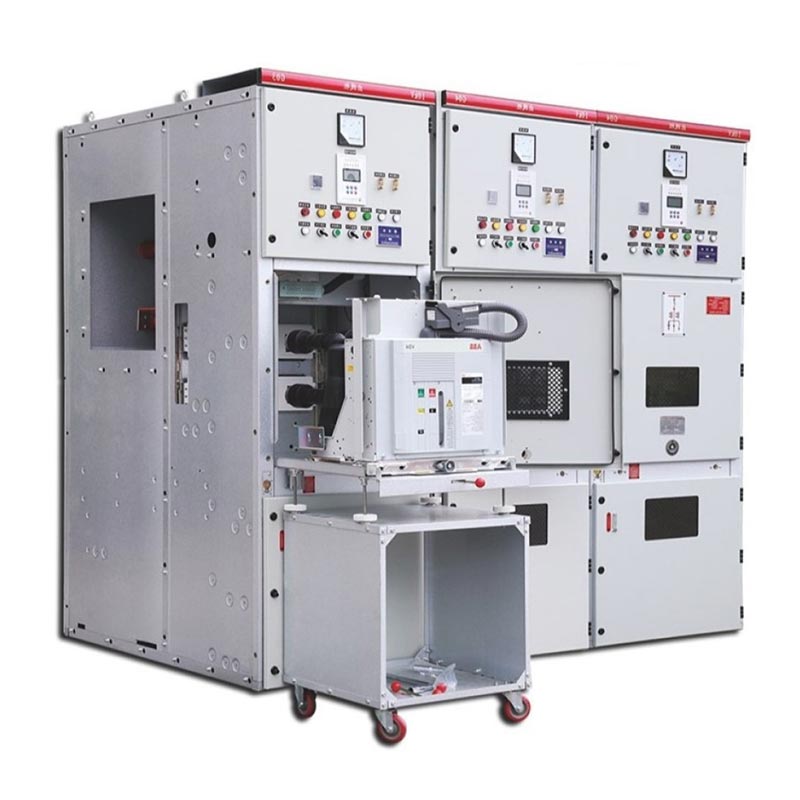

1. Esku-gurdiaren diseinua

Etengailu, PT eta esku-gurdi isolatzaileen serieak guztiz trukagarriak dira. Mantentze-lanetan, kendu besterik ez akastunaren esku-gurdiari eta bultzatu ordezko gurdiari energia azkar berrezartzeko barra osoa deskonektatu gabe, argindar etenaldiaren mantentze-denbora nabarmen murriztea.

2. "Bost prebentzio" interblokeo mekaniko integrala:

- Etengailuak ustekabean irekitzea eta ixtea eragozten du;
- Etengailuaren esku-gurdiak kargapean kentzea/bultzatzea eragozten du;
- Lurraren etengailua ustekabean ixtea eragozten du energiatuta dagoen bitartean;
- Lurreratze-etengailua itxita dagoenean ustekabeko energizazioa eragozten du;
- Konpartimentu energizatuetan ustekabean sartzea ekiditen du.

3. Segurtasun eta Mantentze Optimizatua

Aurrealdeko funtzionamendu eta mantentze-diseinuak atzeko mantentze-lanaren beharra ezabatzen du, modu eraginkorrean aurrezteko lursaila banaketa gelan; armairuak kondentsazio-berogailu bat dauka, hezetasun handira moldagarria inguruneak, kondentsazioak eragindako isolamendu-matxurak saihestuz.

4. Isolamendu handia eta matxura erresistentzia

Kyn28 Switchgear 12kV-k kalitate handiko isolamendu-materialak eta zientifikoki banatutako isolamendua erabiltzen ditu, lortuz. isolamendu maila altua. Zirkuitu laburrei, gaintentsioei eta beste akats elektriko batzuei aurre egiten die. Konbinatuta bere metalezko armadura-egiturarekin, arkua kontrolatzeko gaitasun sendoak ditu.

Aplikazio mota nagusiak

1. Sarrerako lineako armairua: gorako iturrietatik potentzia jasotzen du, potentzia-harrera eta babes orokorra eskainiz.
2. Irteerako lineako armairua: karga, motor eta beste terminal-zirkuitu batzuetara potentzia banatzen du, babesa emanez.
3. PT eta Tentsioa Neurtzeko Kabinetea: sistemaren tentsioa kontrolatzen du eta gaintentsioaren babesa eskaintzen du.
4. Neurketa-kabinetea: energia neurtzeko tresnak integratzen ditu energia-kontsumoaren estatistika zehatzak lortzeko.
5. Busbarren atalen armairua: busbarren atalen funtzionamendu segmentatua, isolamendua eta babesa ahalbidetzen du.
6. Isolamendu-armairua: isolamendu elektrikoa eskaintzen du, mantentze-lan segurua bermatuz.

Mundu errealeko aplikazio kasua

1. kasua: Txinako ekialdeko datu-zentro handi baterako 10kV-ko potentzia banatzeko proiektua

Proiektuaren eskakizunak: datu-zentroak % 99,99ko potentziaren erabilgarritasuna eta zero akatsa eta oso egonkorra behar ditu. tentsio ertaineko elektrizitatea banatzeko sistema etenik gabeko elikadura-hornidura bermatzeko, zerbitzariak eta besteak beste, core kargak hozteko ekipoak.

Irtenbidea: energia banatzeko sistema osoa eraiki zen Usune Kyn28 Switchgear 12kV unitateak erabiliz, barne. sarrerako armairuak, neurketa armairuak, PT armairuak eta irteerako 12 armairuak. 40kA-ko zirkuitulaburrez hornituta dago hautsi ahalmena hutseko etengailuak eta babes gailu adimendun integratuak matxura azkarra lortzeko isolamendua eta matxuren kokapen zehatza.

Emaitza operatiboak: 2023an martxan jarri zenetik, sistemak akatsik gabe funtzionatu du, %100ean. babes-ekintzetan zehaztasun-tasa. Urteko elektrizitate-etenaldiaren denbora 5 minutu baino gutxiagokoa da, altua guztiz betetzen duena fidagarritasuna elikadura-hornidura datu-zentroaren eskakizunak eta eraginkortasunez hamarnaka galera ekonomikoak saihestuz milioi dolar elektrizitate hutsegiteengatik.

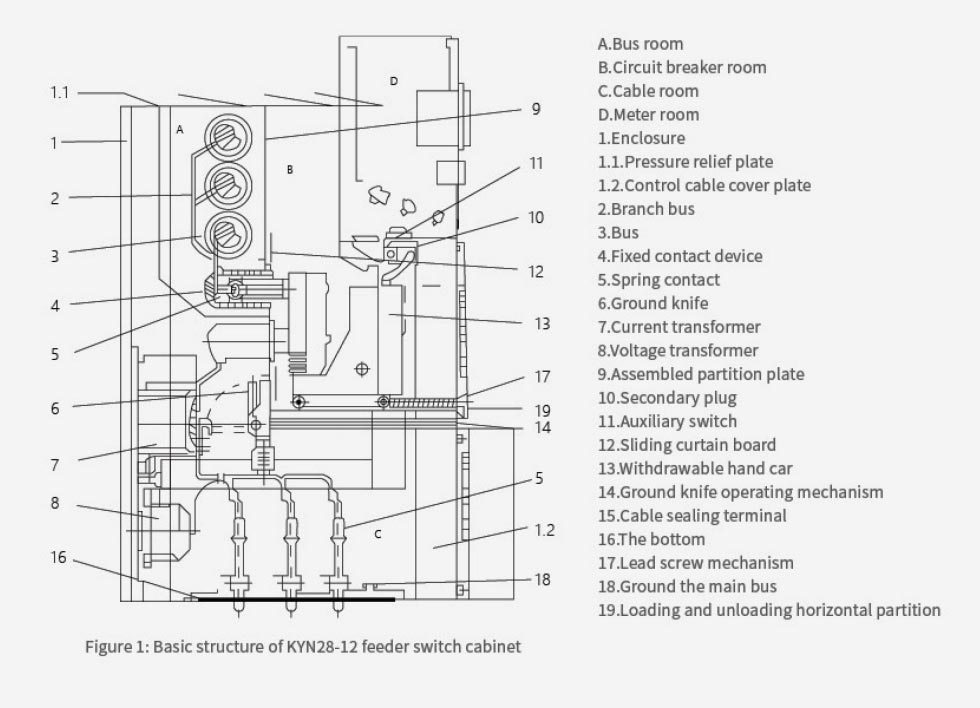

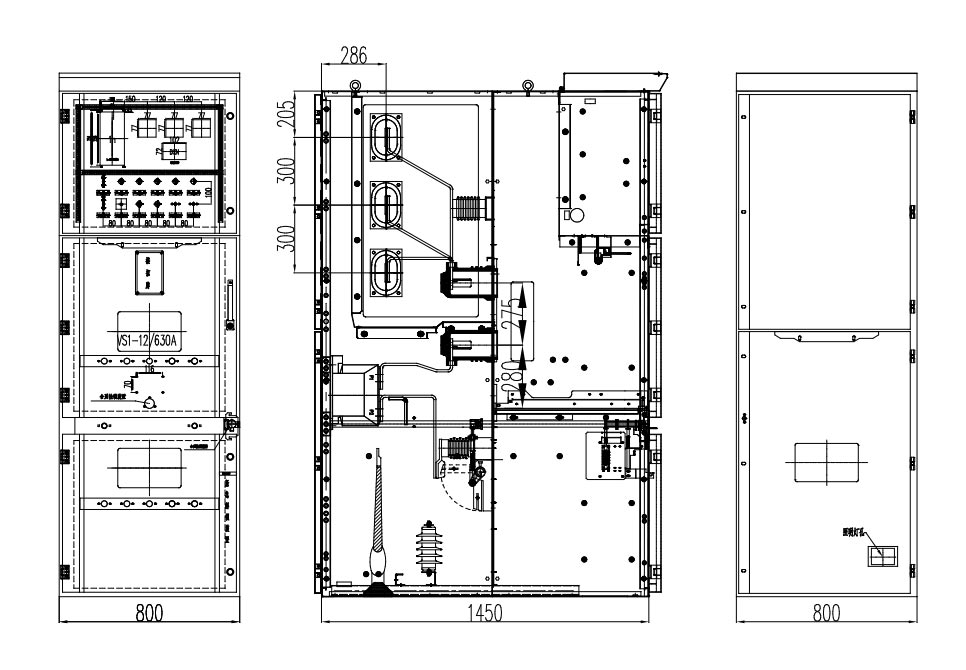

Produktuaren kanpo-dimentsioa

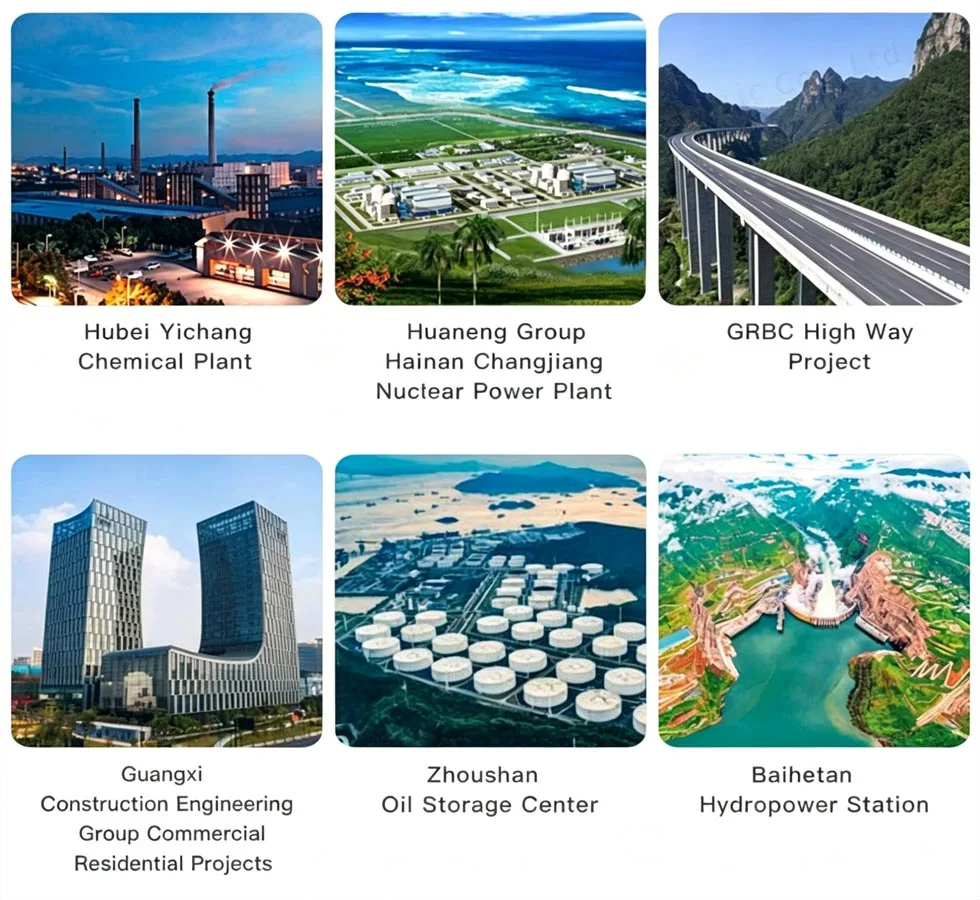

Proiektuaren erreferentzia

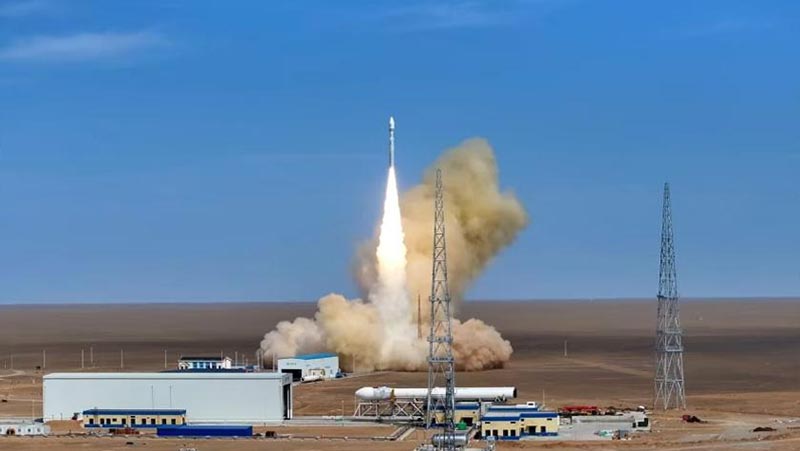

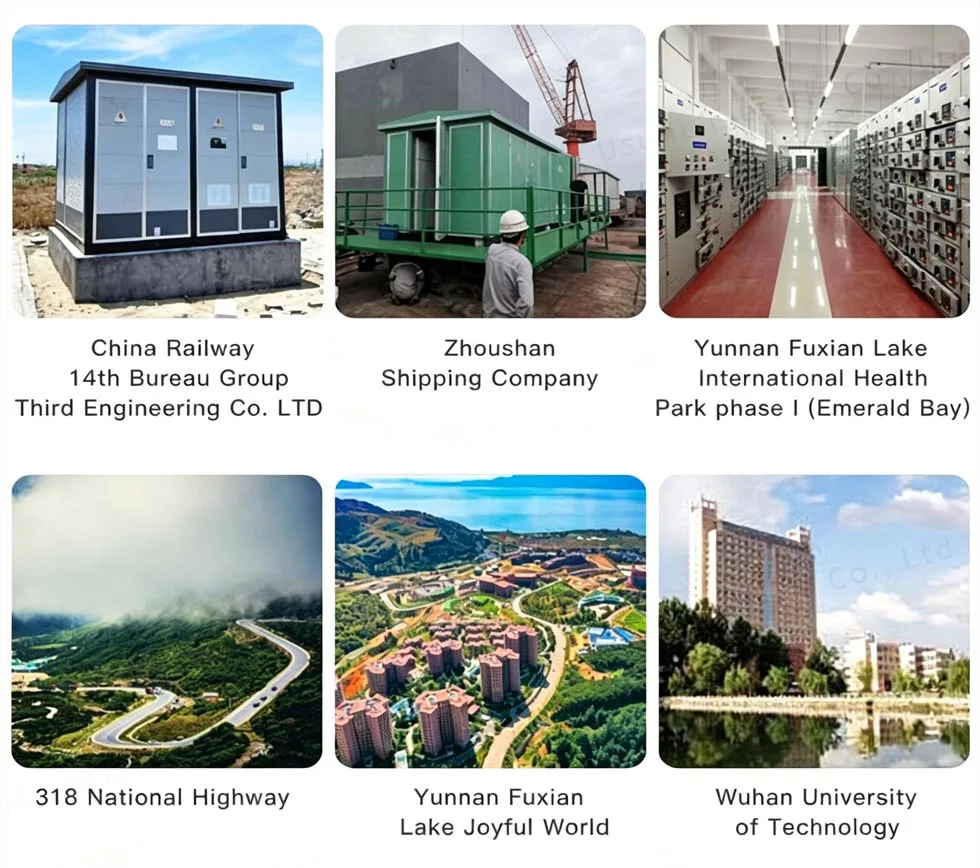

Cas-space Rocket Launch Project

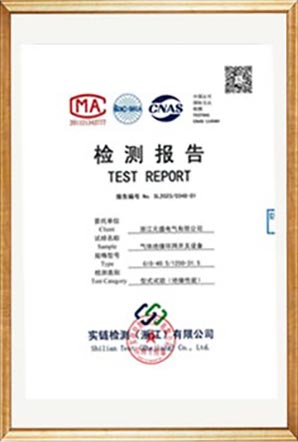

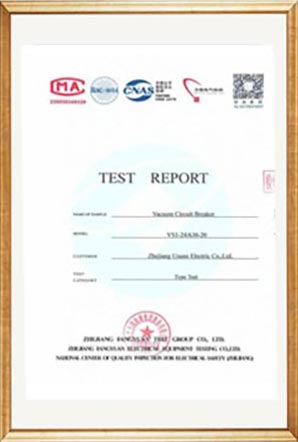

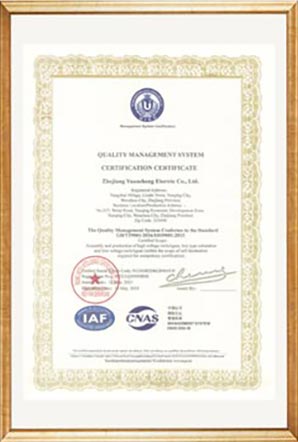

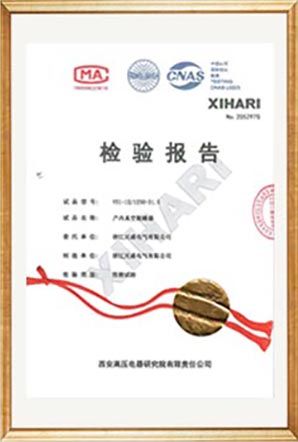

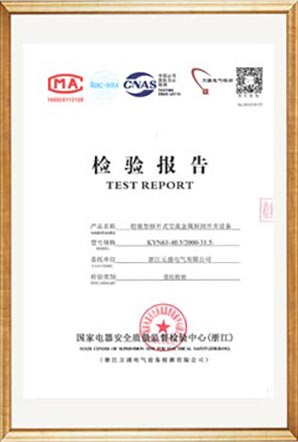

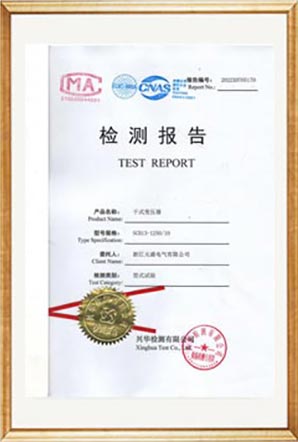

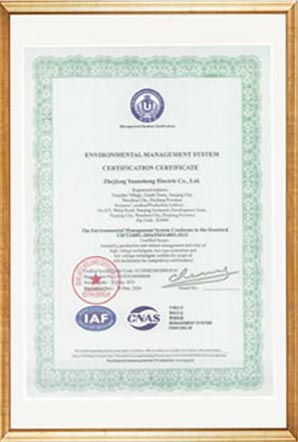

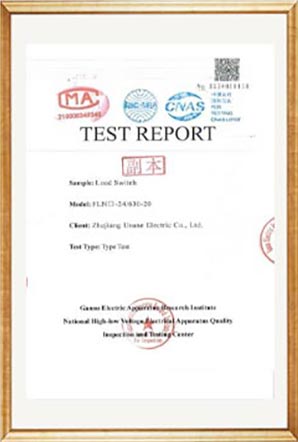

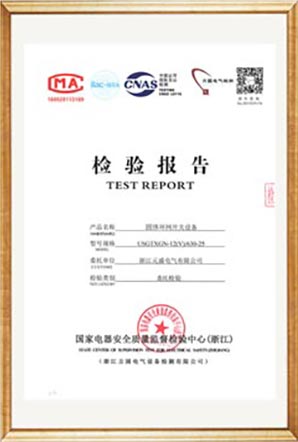

Proba txostena

Ohiko galderak

Q1: Kyn28 Switchgear 12kV sistemaren "bost froga" interblokeatzea mekanikoki behartutako interblokeatzeko mekanismoa al da, eta desaktibatu al daiteke?

Usune KYN28 switchgear-en "bost froga" interblokeatzeko sistema mekaniko hutsa, behartutako interblokeatzeko diseinua erabiltzen du desblokeatzeko zirkuitu osagarri elektrikorik gabe, funtzionamendu okerren aukera egituraz ezabatuz. Bakarrik Mantentze-lan profesionalek aldi baterako desblokeatu dezakete tresna espezializatuak erabiliz, potentzia-baldintza seguruetan porrota eta lurrera; ezin da desblokeatu funtzionamendu arruntean. Honek IEC eta etxeko potentzia guztiz betetzen ditu segurtasun-arauak, operadoreen eta ekipoen segurtasuna maximizatuz.

Q2: Produktuak normalean funtzionatu al dezake hezetasun handiko eta altitude handiko inguruneetan, eta zer tratamendu bereziak diren beharrezkoa?

Produktuaren hezetasun tolerantzia estandarra eguneko batez besteko % ≤95 eta hileko batez besteko % ≤90 da. Kondentsadore-berogailu integratua automatikoki deshezetzen du, hezetasun handiko inguruneak erraz maneiatuz. Altuera > 1000 m-ko agertokietarako, izan daiteke energia-industriako estandarren araberako beherakadarekin erabiltzen da (gutxi gorabehera % 10eko beherapena 1000 m-ko gehikuntza bakoitzeko. altuera). Neurrira diseinatutako isolamendu indartu bertsioak ere eskuragarri daude creepage distantzia handitzeko eta elkartzeko altuera handiko segurtasun funtzionamendu baldintzak.
