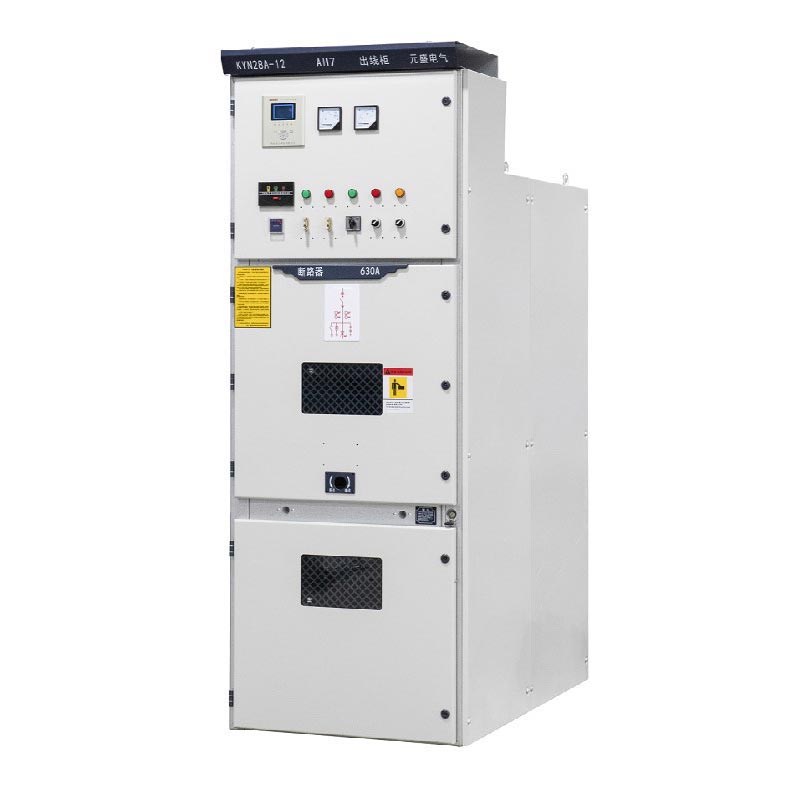

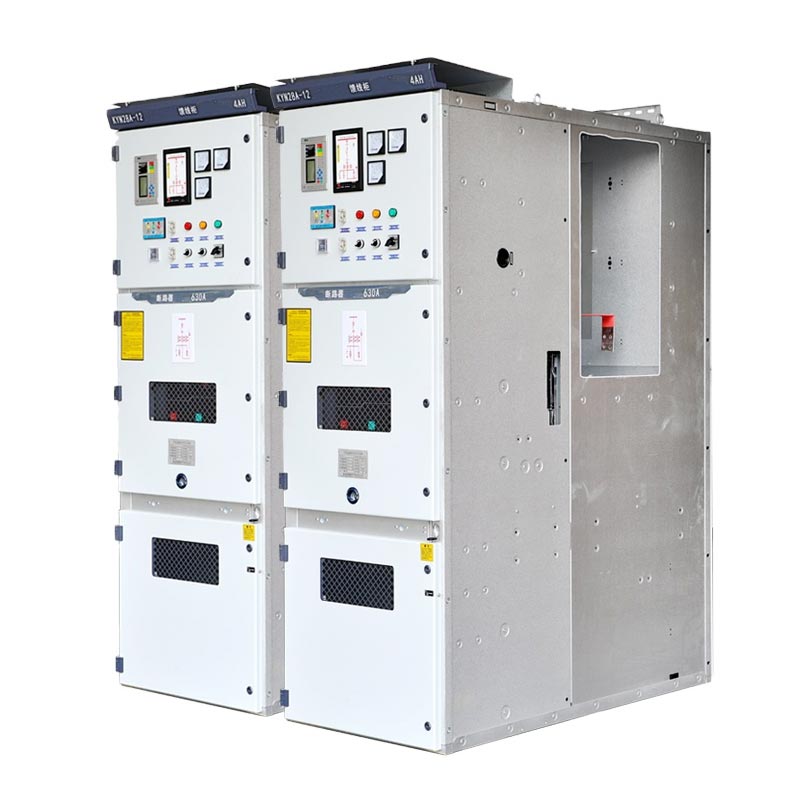

11kv Mv Vcb panelak

11kV MV Vcb panelak industria-mailako eta fidagarritasun handiko tentsio ertaineko potentzia banaketa gisa kokatzen dira. ekipamendua, 11 kV-ko eta beheragoko tentsioko sistemetarako egokia, eta busbarra bakarrean, barra bakarrean segmentatuan edo bikoitzean erabil daiteke. busbarra arkitekturak. IEC 60298, IEC 694, GB3906-2006 eta Alemaniako DIN VDE 0670 bezalako estandarrak zorrotz betetzen dituzte. eta prozesu osoan zehar kontrol estandarizatuarekin ziurtatutako ISO kudeaketa sistemak dira.

Behe-tentsioko kommutagailuak

Tentsio ertaineko etengailuak

Oinarrizko parametroak eta egitura-aipagarrienak

1. Oinarrizko Parametroak

Tentsio nominala 11kV (3.6~12kV-rekin bateragarria), AC trifasikoa 50/60Hz, korronte nominala 630A~2500A (pertsonalizagarria), zirkuitulabur-haustura-korrontea 25kA ~ 40kA, babes maila IP4X (itxtura), sistema anitzekin bateragarria arkitekturak.

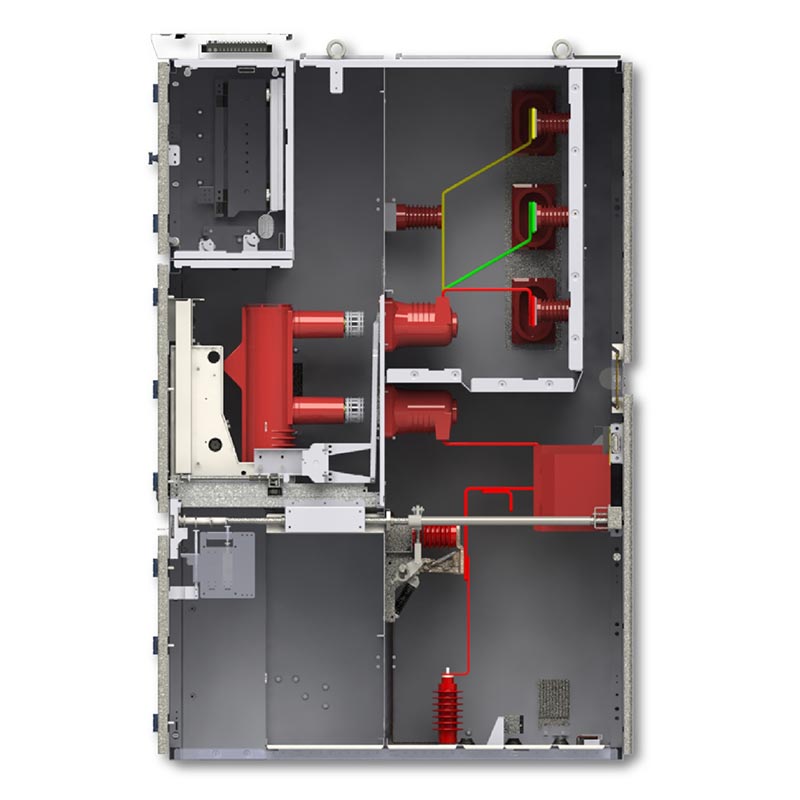

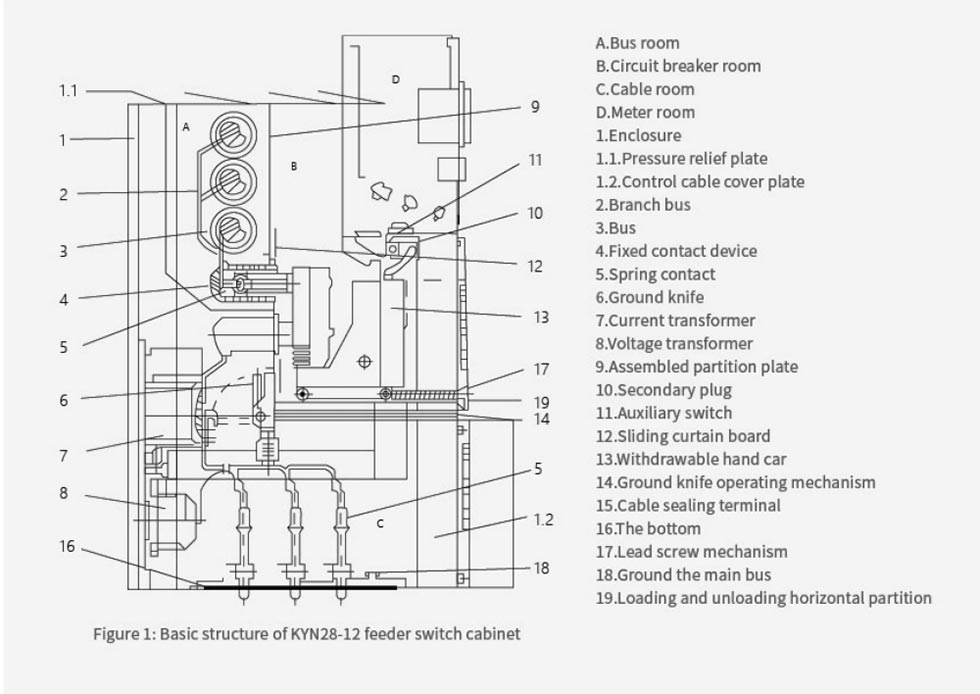

2. Egiturazko Nabarmenak

Metalez estalitako egitura erretiratu daitekeena, lau konpartimentu independente, erdialdean kokatutako esku-gurditxoa mantentze erraza izateko; Bost frogako segurtasun-interblokeatzeko sistema integralarekin hornituta, babes bikoitza mekanikoa + elektrikoa, funtzionamendu okerrak ezabatzea; ingurumen-egokigarritasun sendoa, barruko hainbat lan baldintzatarako egokia.

Oinarrizko Abantailak

1. Errendimendu fidagarria: hutseko etengailua erantzun azkarrarekin, bizitza mekaniko luzea, maiz egiteko egokia. funtzionamendua hainbat eszenatokitan;

2. Segurua eta erosoa: guztiz itxitako babesa, esku-gurdiaren diseinua mantentze eraginkorra lortzeko, adimentsua onartzen du urrutiko funtzionamendua eta mantentze-lanak;

3. Kalitate globala: Txinan oinarritutako fabrikatzaileak, fabrika estandarizatuak ekoizpen ahalmena eta kalitatea bermatzen ditu; a gisa kalitate handiko hornitzailea, hainbat eskualdetara esportatzen du eta ziklo osoko zerbitzua eskaintzen du.

Mundu errealeko aplikazio kasua

1. kasua: 11kV-ko banaketa-proiektua Asiako hego-ekialdeko 110kV-ko azpiestazio batean

1. Proiektuaren aurrekariak: azpiestazio hau eskualdeko elikatze-gune nagusia da, 11kV-ko potentzia egonkorra behar duena. inguruko industria-parkeei eta bizitegi-guneei hornitzea. Ekipamenduak fidagarritasun handia izan behar du eta betetzea, eta bateragarria izatea 50 Hz-ko tokiko elikatze-sistemarekin.

2. Aplikazio-irtenbidea: Usune-k 28 KYN28A-12 11kV MV VCB panel pertsonalizatu zituen, segmentatutako busbarra bakarra hartuz. arkitektura eta VS1 hutseko etengailuekin hornitua zirkuitu bikoitzeko elikadura-horniduraren eskakizunak betetzeko.

3. Inplementazio-emaitzak: martxan jarri zenetik hiru urteetan, ekipoak inolako gabe funtzionatu du porrotak, hainbat proba arrakastaz gainditzea muturreko baldintzetan, hala nola trumoi-ekaitzak eta tenperatura altuetan. Elektrizitatearen banaketa eta akatsen babesa zehatz-mehatz osatzen ditu, azpiestazioari "zero elektrizitate etenaldi" lortzen lagunduz funtzionamendua eta mantentze-lanak", eta tokiko botere sailaren aitorpen handia jaso du.

2. kasua: Goi-tentsioko elektrizitate-banaketa berritzea Europako automobilgintzako fabrika batean

1. Proiektuaren aurrekariak: fabrikako estanpazio eta pintura lantegiek potentzia-eskakizun oso handiak dituzte hornidura-egonkortasuna, 11 kV-ko elektrizitatea banatzeko sistema berritzea beharrezkoa dela. Ekipamenduak EBko arauak bete behar ditu IEC estandarrak, mantentze-lana eta espazioa erabiltzeko erraztasuna ere kontuan hartuta.

2. Aplikazio-irtenbidea: 16 Usune 11kV MV VCB panel hautatu ziren, erdialdean kokatutako esku-gurdi bat erabiliz. egitura, busbar sistema bakarrarekin bateragarria, eta kondentsazioaren aurkako berogailuz hornitua eta adimenduna tenperatura eta hezetasuna kontrolatzeko moduluak.

3. Inplementazio-emaitzak: ekipamendua ezin hobeto egokitzen da Europako 50Hz/60Hz maiztasun bikoitzeko sistemara. Instalazioak ez du tailerren ekoizpen arruntean eragiten, eta eskuko gurdia azkar atera daiteke mantentze lanetarako. Bertsioaren ondoren, fabrikako elikatze-horniduraren hutsegite tasa % 90 jaitsi zen, etengabeko ekoizpen-beharrak asetzeko. automobilgintzaren fabrikazioa.

Lan-ingurunea

1.Airearen tenperatura: gehienez +40 °C, gutxienez -10 °C;
2.Hezetasun erlatiboa: eguneko batez bestekoa ≤% 95, hileko batez bestekoa ≤% 90;
3.Altuera: ≤ 1000 m;
4.Intentsitate sismikoa: 8. gradua gainditzea;
5. Ekipamendua sute edo leherketa arriskurik, kutsadura larririk, kimikorik gabeko tokietan instalatuko da korrosioa eta bibrazio gogorra.
6.Ekipoa GB-n zehaztutako baldintza normalak gainditzen dituzten ingurumen-baldintzetan erabili behar bada 3906, dagozkion moldaketak adostu beharko dituzte erabiltzaileak eta fabrikatzaileak.

Zehaztapen Teknikoak

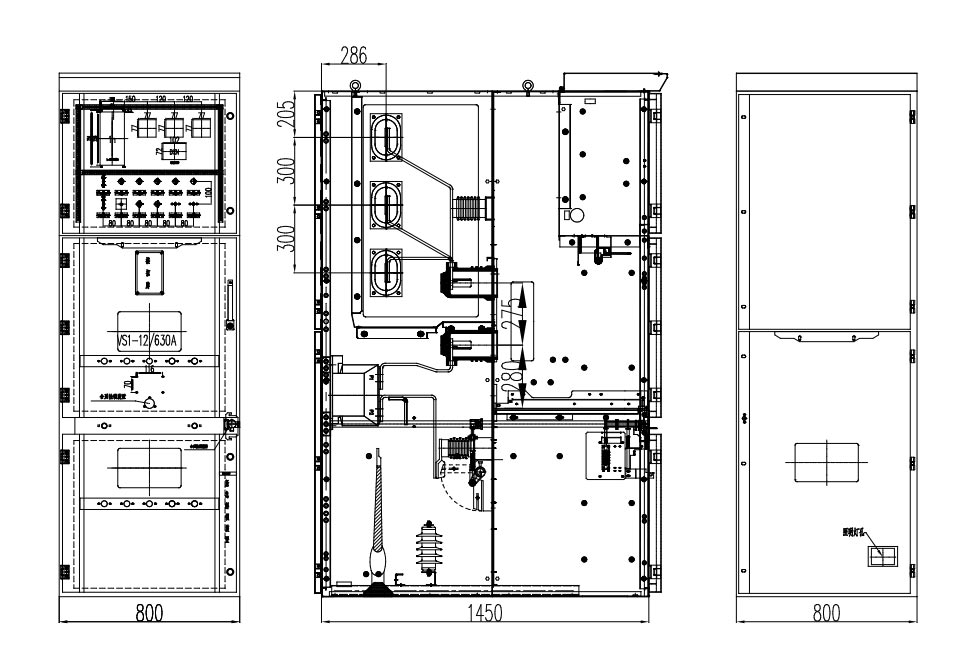

Produktuaren kanpo-dimentsioa

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

Q1: Bost aldiz elkarlokatzeko funtzioa?

A: Bost funtzio nagusi biltzen ditu, hala nola, okerren aurkako etengailua, mekaniko eta elektriko bikoitzarekin interblokeatzea gaizki funtzionamenduak saihesteko.

2.G.: 11kV MV Vcb panelak bateragarriak al dira 10kV sistemekin?

A: Guztiz bateragarria, ez da aldaketarik behar, lehendik dauden ekipoak zuzenean ordezkatu ditzake eta parametroen pertsonalizazioa onartzen da.

Q3: Esportazioen betetzea eta salmenta osteko zerbitzua?

A: Nazioarteko estandarrak betez, eskualdeko ziurtagiriak pertsonalizatu daitezke; Txinaren erantzun azkarra fabrika eta salmenta osteko zerbitzu lokalizatua mundu mailako saltokietatik.

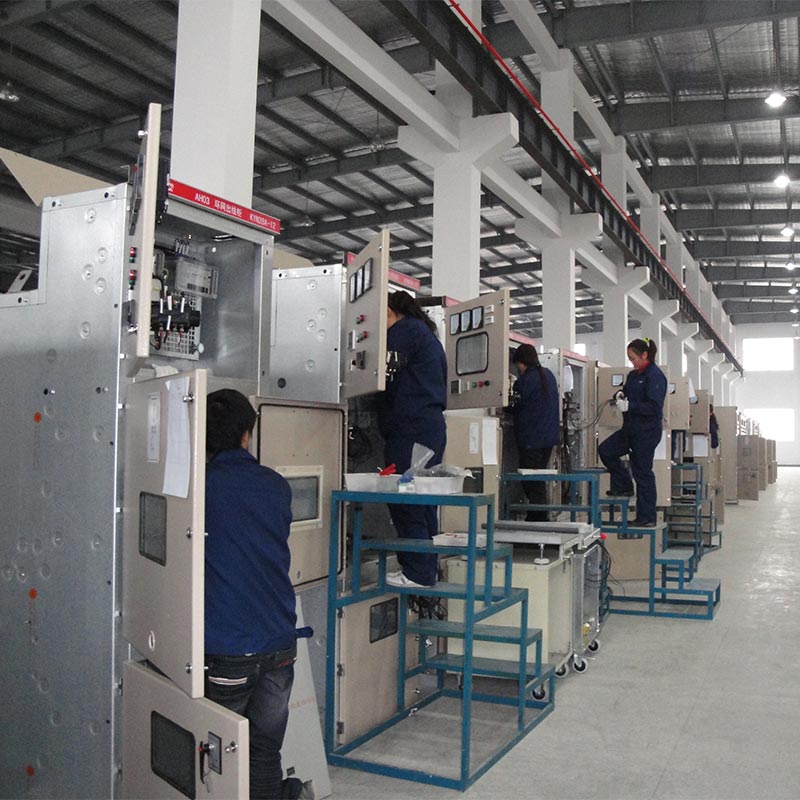

Marka eta Fabrikaren indarra

Usunek Txinan duen oinarrizko fabrikan oinarritzen da, urteko 5.000 panel baino gehiagoko ekoizpen-gaitasuna duelarik. Harrotzen da amaierako kudeaketa digitalizatua, I+G, fabrikazioa eta salmentak integratuz. Bere produktuek 30 baino gehiago hartzen dituzte herrialdeak, tentsio ertaineko elektrizitatea banatzeko hornitzaile eta fabrikatzaile fidagarri bihurtuz mundu mailako bezeroentzat.
