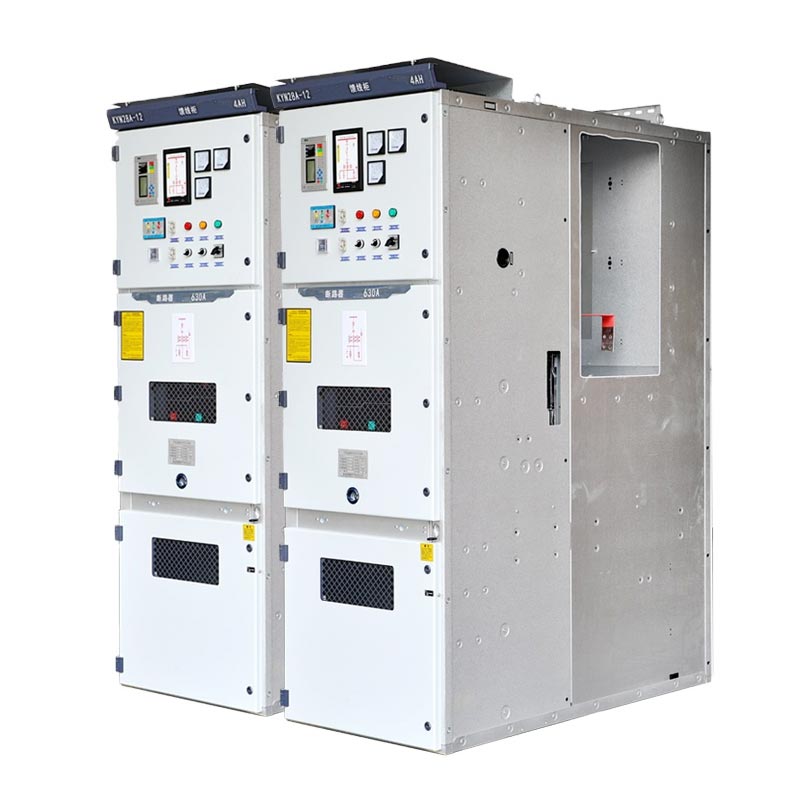

Kyn28 Switchgear 11kV

Usune Kyn28 Switchgear 11kV 3.6kV-12kV, 50Hz-ko AC sistema trifasikoetarako egokia da, potentzia jasotzea ahalbidetuz, banaketa, kontrola, babesa eta jarraipena. Busbarra bakarra, barra bakarreko sekzioa eta bikoitza onartzen ditu busbar konexio metodoak, elektrizitate-sistemetan potentzia banatzeko gailu giltzarri bihurtuz. A-ren oinarrizko produktu gisa Txinako potentzia ekipamendu hornitzaile profesionala, mundu osoan konfiantzazko tentsio ertaineko potentzia banaketa bihurtu da irtenbidea bere fabrikako fabrikazio gaitasunei eta kalitate egonkorrari esker.

Behe-tentsioko kommutagailuak

Tentsio ertaineko etengailuak

Oinarrizko Arauak betetzea

Usune Kyn28 Switchgear 11kV-k zorrozki betetzen ditu nazioarteko eta etxeko estandarrak produktua ziurtatzeko. fidagarritasuna, segurtasuna eta elkarreragingarritasuna:

1. IEC 60298 / IEC 62271-200: AC Metal-Enclosed Switchgear 1kV-tik 52kV-ko tentsio nominalekin
2. GB 3906-2006: 3–35 kV AC metalez itxitako kommutagailu eta kontrol armairuak
3. DL/T 404-2007: Barneko AC Goi-tentsioko kommutagailuetarako zehaztapen teknikoa
4. GB/T 11022: Tentsio handiko gailuetarako zehaztapen orokorra

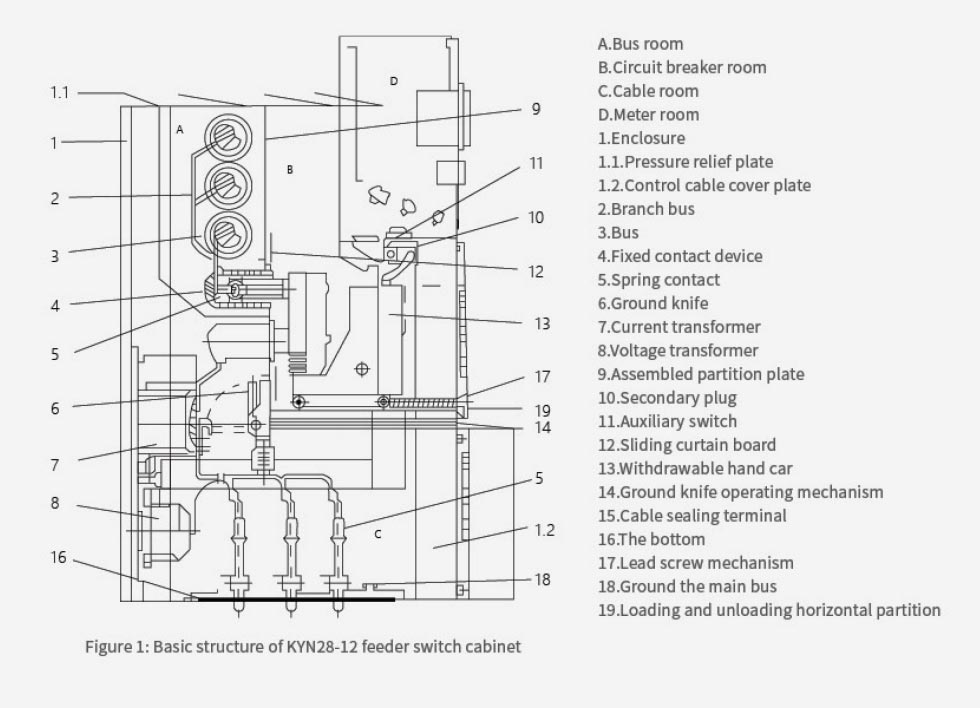

Egitura eta Diseinu Ezaugarriak

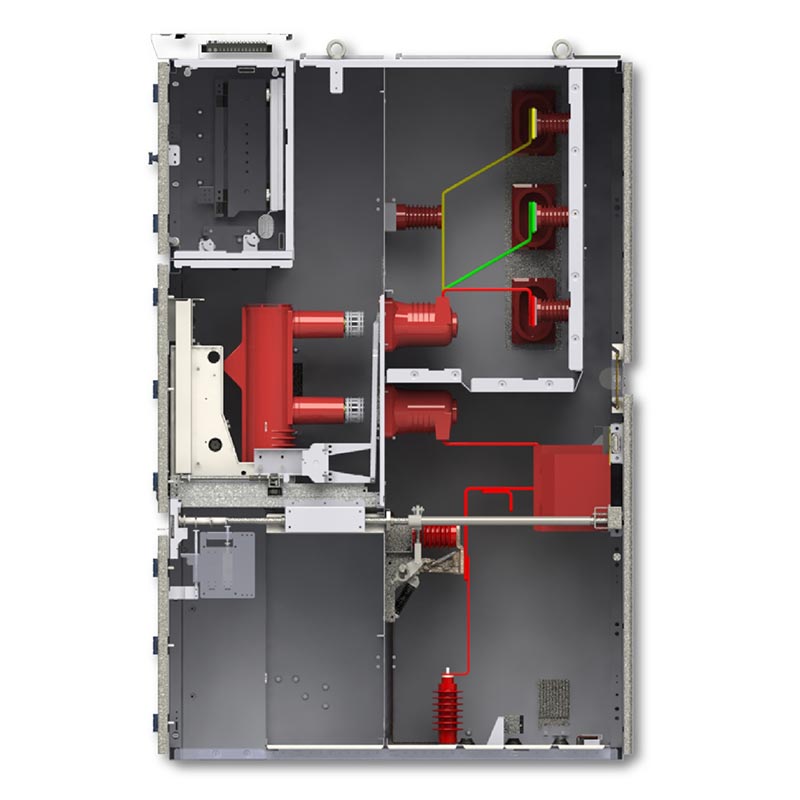

Kyn28 Switchgear 11kV-ko itxiturak kalitate handiko galbanizatuz/hotzean ijetzitako egitura modular bat hartzen du. altzairuzko plaka, lurreratzeko bost konpartimentu independentetan banatuta metalezko partizioen bidez, matxurak eraginkortasunez saihestuz hedapena.

1. Etengailuaren konpartimentua: hutsean etengailuaren orga desmuntagarri batekin hornitua, mekanikoarekin. elkarlokatzea
2. Busbar konpartimendua: Busbar nagusiak eta adar busbars instalatzen ditu, modu independentean isolatuta.
3. Kableen konpartimendua: kable-konexioetarako erabiltzen da, transformadoreak, lurrerako etengailuak, tentsio-erresistenteak, etab.
4. Kontrol-tresnen konpartimendua: erreleak, tresnak, babes-gailuak eta bigarren mailako zirkuituak instalatzen ditu.
5. Presioa arintzeko kanala: goialdean presioa arintzeko gailu batekin hornitua, arkuaren presioa seguru askatzeko aukera ematen du matxura izanez gero.

Oinarrizko Abantailak

1. Esku-gurdi desmuntagarria diseinua: etengailua eta PT esku-gurdiak trukagarriak dira, mantentze-lan azkarrak egiteko aukera emanez. eta ordezkatzea busbarren sekzio osoa desaktibatu gabe.
2. Bost babes-interblokeo integrala: etengailuak ustekabean irekitzea / ixtea eragozten du, eragozten du Esku-gurdiari kargapean bultzatzea/tiratzea, lurrerako etengailua ixtea eragozten du energiatuta dagoen bitartean, dinamizatzea eragozten du lurreko etengailua itxita dagoenean, eta energiadun konpartimentuetan ustekabean sartzea eragozten du.
3. Egitura trinkoa: aurrealdearen funtzionamendua eta mantentze-lana, instalazio-espazioa aurreztuz.
4. Ingurugiro-egokigarritasun handia: kondentsazio-berogailu integratua, ingurune hezeetarako egokia.

Aplikazio mota nagusiak:

1. Sarrerako lineako armairua (potentzia jasotzen duena)
2. Irteerako lineako armairua (potentzia elikadura/motorretara banatuz)
3. Tentsio-transformadorea eta tentsioa neurtzeko kabinetea
4. Neurketa armairua (energia kontagailuarekin)
5. Busbar sekzio armairua
6. Isolamendu armairua

Ingurumen-baldintzak

- Giro tenperatura: -15 ℃ ~ + 40 ℃
- Eguneko batez besteko hezetasun erlatiboa ≤%95, hileko batez bestekoa ≤90%
- Ez lehergairik, gas korrosiborik edo hauts eroalerik, ez da bibrazio handirik
- Barruko instalazioa soilik

Parametro tekniko nagusiak

Benetako aplikazio kasua

Hiri-konplexu komertzial potentzia banatzeko proiektua. 50 solairuko merkataritza konplexua (bulegoa + komertziala + entretenimendua) Ekialdeko Txinan 18 Usune Kyn28 Switchgear 11kV-ko unitate erabiltzen ditu, sarrerako lineak, irteerako lineak, PTak, neurketa barne. sekzio armairuak, eta isolamendu armairuak, elikadura erredundantea busbar bikoitzaren bidez.

Bi urteko funtzionamenduaren ondoren, % 99,98ko elikadura-horniduraren fidagarritasuna lortu zuen, aurreikusi gabeko elektrizitaterik gabe. The etengailuak azkar ordezkatu daitezke, mantentze-lanak nabarmen murrizten direlarik. Armairu trinkoak lekua aurrezten du banaketa-gela, eta kondentsazio-berogailu batek funtzionamendu egonkorra bermatzen du ingurune hezeetan.

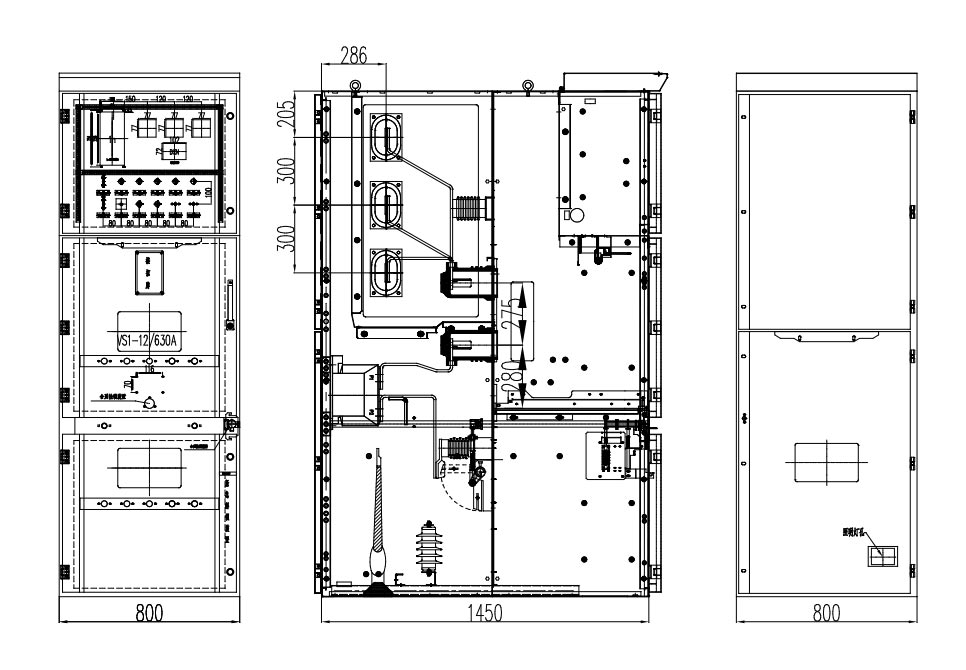

Produktuaren kanpo-dimentsioa

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

Q1: Zeintzuk dira Usune KYN28 11kV-ren eta ohiko etengailu finkoen arteko desberdintasun nagusiak?

A: Oinarrizko aldea erretiratu daitekeen switchgear egitura da. Etengailuak modu independentean atera daitezke eta trukatu, mantentze-lanetan argindar etenaldi osoa behar ez izatea. Horrek segurtasun handiagoa eragiten du eta mantentze-eraginkortasuna, eta konpartimentu independenteak akatsen barrutia modu eraginkorrean mugatzen du.

2.G.: Kyn28 Switchgear 11kV erabil al daiteke altuera handiko edo ingurune bereziki hezeetan?

A: Bai. Fabrikatzaile profesional gisa, Usune-k altuera handiko diseinua, isolamendu hobetua eta korrosioaren babesa eta berogailu integratua ingurune hezeetan funtzionamendu fidagarria bermatzeko.

Q3: Zer gertatzen da produktuaren bermea eta salmenta osteko zerbitzua?

E: Makina osoa 12 hilabeteko berme batekin dator, eguneko 24 orduz erantzuten duen talde tekniko globala eta azkar. guneko zerbitzua oinarrizko eremuetan eskuragarri. Epe luzerako mantentze-lanak eta prestakuntza teknikoa ere eskaintzen ditugu.
