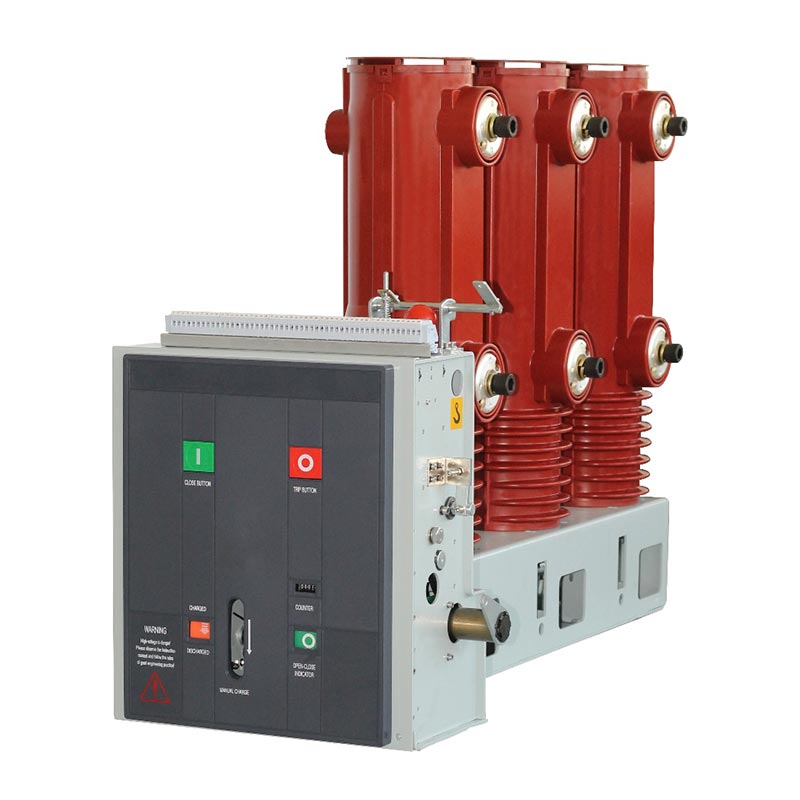

Usune 33kv Indoor Vcb Vacuum Circuit Breaker etengailu aurreratuetan oinarrituta diseinatutako belaunaldi berriko produktua da. I+G kontzeptuak eta energia banaketaren merkatu globalaren benetako beharrak. AC trifasikorako egokia da 50 Hz barruko potentzia banatzeko sistemak 40,5 kV-ko tentsio nominalarekin (33 kV funtzionamendu-maila), nukleoarekin funtzioak, hala nola, karga arrunta aldatzea, akatsen korrontearen etetea, sistemaren gainkargaren babesa eta ekipoak segurtasun isolamendua.
Produktuak egitura konplexuak eta erredundanteak alde batera uzten ditu, marko integratua eta diseinu modularra hartuz, optimizatuta alboko muntaketa finkorako, goi-tentsioko etengailuen barruan. Abantaila handiak eskaintzen ditu armairu espazioan egokitzapena, egitura-egonkortasun orokorra, eta geroko ustiapena eta mantentze-lanak. Barruko ohikoekin alderatuta hutseko etengailuak, maiz funtzionatzeko baldintzetara moldagarriagoa da, bizitza mekaniko luzeagoa du eta Eragiketa-koherentzia egonkorragoa, kritikoaren funtzionamendu-eskakizun etengabe eta fidagarriak betez elikatze-hornidura loturak.
33 kV/40,5 kV barruko kommutagailuetan aplikazio praktikoen minak konpontzeko bereziki garatu da. etengailuen diseinu-logika profesionala hartzen du. Bere irteera mekanikoaren ezaugarriak ezin hobeto egokitzen dira Hutseko etengailuaren eskakizun operatiboak. Egitura eta errendimenduaren konfigurazio guztiak diseinatuta daude barruko instalazio finkoak, maiz egindako eragiketak, azpiestazioak eta industria-energia banatzeko eszenatokiak. The teknologia heldua eta oso praktikoa da ingeniaritza aplikazioetarako.
33kV Indoor Vcb Vacuum Circuit Breaker-ek udaberriko funtzionamendu-mekanismo heldu bat erabiltzen du. Bere transmisioa egitura sinplea eta fidagarria da, transmisio lotura konplexurik edo erraz hondatzen ez duena. Askotan egiaztatua energia-banaketa industriala, azpiestazioen eguneratzeak eta meatzaritzako energia hornidura proiektuak, bikaina erakusten du errendimendua ixteko eta irekitzeko zehaztasunean, bizitza mekanikoan eta interferentziaren aurkako gaitasunetan.
Bobina eragilea, energia biltegiratzeko motorra eta funtzionamendu-logika guztiak parametro baloratuen arabera diseinatuta daude. The tentsioaren egokitzapen-barrutia argia da, eta etengailu laguntzailearen lotura-logika fidagarria da. Produktua ixten ari da, irekiera eta energia biltegiratzeko eragiketak normalizatuta daude, neurri, interfaze eta kableatu osoekin konfigurazioak. Zuzenean pareka daiteke 33 kV-ko barruko etengailu estandarrekin, bateragarritasun sendoa eskainiz eta ordezkagarritasun handia.
Energia elektriko/eskuzko biltegiratze modu bikoitzekin hornituta, egoera adierazlea eta etengailu osagarria sinkronizatuta daude. Buffer hidraulikoaren xurgapen-diseinua erabiltzen da tronpaketaren azken faseetan, inpaktuaren higadura eraginkortasunez murrizteko eta segurtasun operatiboa hobetzea. Energia biltegiratzeari eta irekiera/itxiera egoerari buruzko iritzi argia ematen du, saihestuz gaizki funtzionatzeko arriskua eta tokiko funtzionamendua eta mantentze-lanaren segurtasuna modu integralean bermatzea.

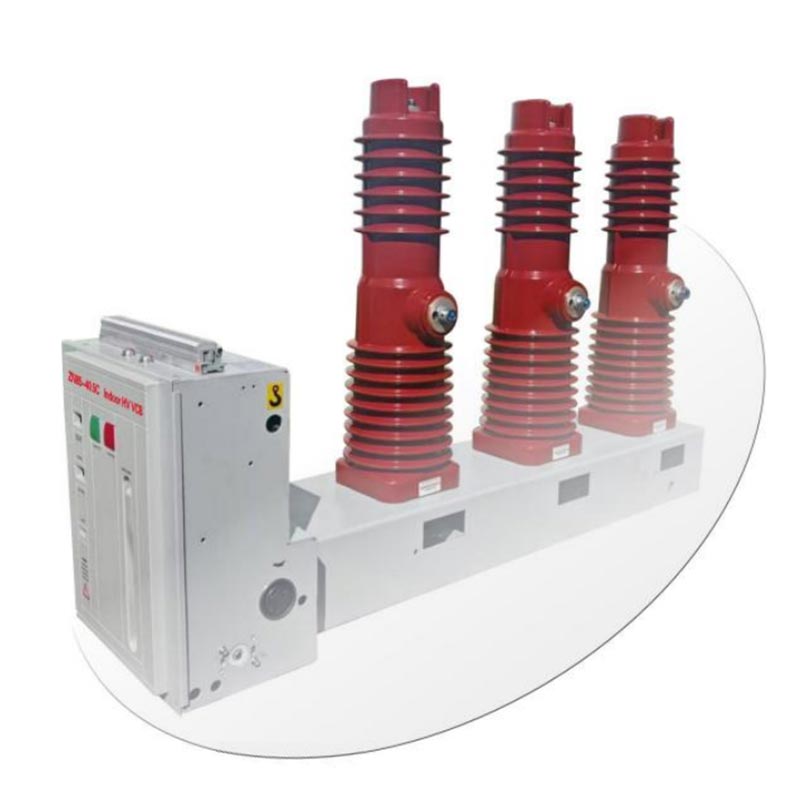

Usune ZN85C-40.5 33kV Barruko Vcb Hutseko Etengailuaren muina malguki modular dedikatu bat erabiltzen du. mekanismoa, ekipamenduaren markoaren barruan guztiz instalatuta dagoena eta funtsezko osagaia dena etengailuaren egitura orokorra. Mekanismo hau 40,5 kV barruko albo finkoetan muntatzeko bereziki diseinatuta dago ereduak, transmisio-egitura oso sinplifikatua eta indar banaketa arrazionalagoa dutenak.
Bere egitura nabarmenena etengailuaren diseinu bertikalerako egokitzapen ezin hobea da. zirkuitu nagusiarekin eta polo-sistemarekin oso integratuta dagoen muntaia ahalbidetzen du. Mekanismoaren irteerako indar kurba Hutseko etengailuaren funtzionamendu-eskakizunekin ezin hobeto dator, funtzionamendu desegokia bezalako arazoak saihestuz abiadurak, kontaktu-presioa ezegonkorra eta ohiko mekanismoek eragindako bizitza mekaniko laburra. Hala da bereziki egokia da 40,5 kV barruko huts-zirkuituaren ezaugarri mekanikoetarako eta funtzionamendu-baldintzetarako hausleak.
Etengailuaren ixteko potentzia itxiera-malgukiaren energia biltegiratzeak ematen du guztiz, biak onartzen ditu. motor elektrikoaren gidaritza eta eskuzko heldulekuaren funtzionamendu moduak. Elektrizitatearen etenaldietan edo mantentze-lanetan ere, normala bermatzen du energia biltegiratzea eta babeskopia ixtea.
Energia elektrikoa biltegiratzeko moduan, mekanismoaren alboko plakan finkatutako energia biltegiratzeko motorrak engranajea gidatzen du transmisio-sistema. Eskuzko energia biltegiratzeko moduan, operadoreak energia biltegiratzeko helduleku dedikatu bati tira egiten dio, biratzen engranaje-ardatza eta engranaje-multzoa. Gainditzeko enbragearen bidez, energia biltegiratzeko ardatza sinkronoki biratzen da, ixteko malgukia luzatuz energia biltegiratzea osatzeko.
Energia biltegiratze osora iristean, energia biltegiratzeko giltzarrapoak modu seguruan blokeatzen ditu kamaren arrabola eta gainjarritako enbragea. automatikoki desaktibatzen da. Aldi berean, konexio-plakak energia biltegiratzeko adierazlea iraultzen du, "Energia biltegiratuta" adierazlea bistaratzen du, eta etengailu osagarria etengailuak motorraren potentzia mozteko. Honetan puntuan, etengailua ixteko prest dagoen egoeran sartzen da, egoera argi eta fidagarri batekin.
Itxiera ixteko botoia eskuz sakatuz edo ixteko elektroimana urrunetik kontrolatuz lor daiteke. Aktibatzen denean, energia biltegiratzeko mekanismoak giltzarrapoa askatzen du eta aurrez gordetako ixteko malgukiak azkar uzkurtu egiten dira, eta, ondorioz, kamara, energia biltegiratzeko ardatza eta gainazaleko enbragea modu sinkronoan mugitzen dira.
Kamak lotura-mekanismoa bultzatzen du, tira isolatua bultzatuz eta kontaktua itxierarantz mugituz posizioa, kontaktu-disko malgukia konprimituz eta baloratuetarako beharrezkoa den kontaktu-presio egonkorra ezarriz korronte-eroalea. Itxi ondoren, ixteko giltzak mekanismoaren arrabola blokeatzen du, itxitako posizioa mantenduz; du energia biltegiratzeko adierazlea eta etengailu osagarria automatikoki berrezartzen da, motorraren zirkuitua konektatuz. Kanpoko batekin elikadura hornidura, berehala sartzen da berriro energia biltegiratze egoeran, ixteko/irekitzeko adierazlea "itxita" egoera, eta etengailu nagusiak eta laguntzaileak kommutazio sinkronikoa osatzen dute.
Bidaia hiru modutan abiarazi daiteke: eskuz bidaia-botoiaren bidez, kanpoko gailu elektriko baten bidez edo gehiegizko korronte-unitatea. Aktibatzen denean, ixteko kisketak desblokeatzen dira, blokeo-egoera askatuz mekanismoa eta arrabolak.
Ukipen-malgukiaren eta abiarazte-malgukiaren ekintza konbinatuaren pean, mugitzen diren eta geldiko diren kontaktuak barruan zutoin finkoaren hutseko etengailuaren ganbera azkar eta fidagarritasunez bereizten da, akatsen korrontea edo karga lortuz egungo etenaldia. Ekintzaren azken faseetan, buffer hidraulikoak hondarrak xurgatzen ditu talkaren energia, azken txanpa posizioa mugatuz, inpaktu mekanikoko zarata eta higadura murriztea eta hedatzea ekipamenduaren bizitza mekaniko orokorra.
Instalazio-metodoa eta neurriak
Usune ZN85C-40.5-k alboetan muntatutako instalazio-egitura finko bat hartzen du, barruko barruko estandarrentzat bereziki diseinatua. goi-tentsioko etengailuak. Armairuen bateragarritasun handia, muntaketa erosoa, martxan jartzea eta ondorengoak ditu mantentze-lanak eta hiru kableatuaren instalazio metodo nagusi onartzen ditu:
- Eskuineko irteerako kable mota
- Goiko sarrerako kable mota
- Instalazio txertatua mota
Dimentsio orokorrak zorrozki betetzen ditu unitate orokorraren zehaztapenekin (ikus 1. irudia xehetasunetarako muntatzeko zuloen tartea, luzera orokorra, zabalera, altuera eta busbar konexio dimentsioak), estandarizatu ahalbidetuz ordezkapena eta kabinete bateratua parekatzea, bezeroen diseinu, aldaketa eta instalazio kostuak murriztuz.
A: Bai. Produktuaren diseinu-tentsio nominala 40,5 kV-koa da, barruko ohiko funtzionamendu-baldintzak guztiz betetzen dituena 33 kV-ko potentzia sistemak. Isolamendu nahikoa eta hausteko ahalmen-marjinak ditu, eta seguru eta egonkorra izan daiteke 33 kV-ko barruko etengailuen proiektuetan aplikatutako industria eta meatzaritza enpresetan, zentral elektrikoetan eta txiki eta azpiestazio ertainak.
A: 33kV barruko Vcb hutseko etengailu honek eskuzko energia biltegiratzeko helduleku bat dauka. Noiz kanpoko elikadura-hornidura eten edo motorra huts egiten du, operadoreak eskuz osa ditzake itxiera eta energia biltegiratzeko eragiketa energia biltegiratzeko heldulekuaren bidez, ixteko funtzionamendu normala lortuz eta nabarmen hobetuz ekipamenduaren larrialdiko funtzionamendu-gaitasuna elektrizitate etenaldietan eta mantentze-baldintzetan.
A: alboan muntatutako modelo finko honek egitura-zurruntasun handiagoa du eta instalazio erradialaren espazio txikiagoa du, horrela errazagoa da kommutagailu trinkoarekin lotzea. Egonkortasun handiagoa ere eskaintzen du maiz funtzionamendu eta bibrazioetan baldintzak. Instalazioa, konponketa eta ondorengo mantentze-lanak errazagoak dira, industriarako egokiago bihurtuz erabiltzaileak, birmoldatze proiektuak eta guztiz ez diren tiradera-motako ordezkapen agertokiak finko eta baldintza handiak dituztenak funtzionamendu fidagarria.
