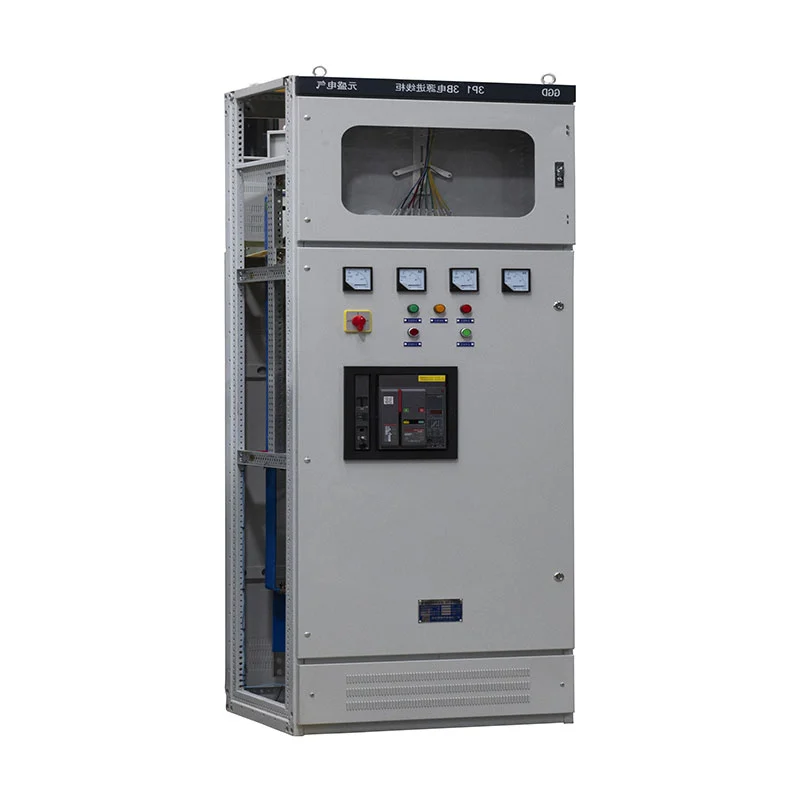

Zhejiang Usune Electric Co., Ltd.-ek garatua, Behe Tentsio Erretiratu daitekeen Banaketa Zentroa ACrako egokia da. 50Hz-ko sistemak 400V-ra arteko lan-tentsio nominalarekin eta 3150A-ra arteko korronte nominalarekin. Diseinuak kobrezko busbarra konbinatzen du banaketa, etengailu konfiguragarriak, bigarren mailako kableatu antolatua eta kable-espazio dedikatu desberdinak laguntzeko proiektuen diseinuak. Usune-k zentral elektrikoetarako, azpiestazioetarako, behe-tentsioko kommutazio irtenbideak fabrikatzen eta hornitzen ditu. fabrikak, meatzaritza instalazioak, eraikin komertzialak eta Txinan eta atzerriko merkatuetan elektrizitatea banatzeko beste proiektu batzuk.
Karga elektriko ezberdinek elikadura antolamendu desberdinak behar dituzte. Armairuaren arabera konfigura daiteke potentzia banatzeko diagrama, sarrerako zirkuituak, irteerako zirkuituak, motorraren elikadurak eta potentzia erreaktiboa ahalbidetuz behe-tentsioko banaketa-sistema beraren barruan antolatu beharreko konpentsazio-zirkuituak.
Banaketa-baldintza handiagoetarako, Emax, MT, 3WN, AH eta ME serieak bezalako etengailu unibertsalak izan daitezke. proiektuaren diseinuaren arabera hautatuta. Konfigurazioan kaxa molduratua etengailuak, karga ere sar ditzake etengailuak eta beste osagai elektrikoak eskatutako korronte-kalifikazioan eta babes-eskeman oinarrituta.
Konfigurazio-ikuspegi honi esker, ekipoak potentzia banatzeko arkitektura desberdinetara egokitzea ahalbidetzen du antolamendu elektriko finko batean oinarritzea.
Busbarra nagusiek eta adarreko busbarreek kobre elektrolitikoa erabiltzen dute sarreraren arteko korrontea garraiatzeko bide egonkorra eskaintzeko. eta irteerako zirkuituak. Suaren aurkako isolamendua eta bero-uzkurdurazko mahukak dagozkion bus-barrari aplikatzen zaizkio atalak isolamenduaren babesa hobetzeko eta faseen identifikazio argia mantentzeko.
Busbarren antolamendua plano elektrikoaren eta korronte nominalaren eskakizunen arabera diseinatu da. Malgua busbar konexioak autobus zubiaren eta zirkuitu nagusiaren arteko sarrerako konexioan ere eman daitezke etengailua proiektuaren diseinuak eskatzen duenean.
Kontratazio-taldeentzat, konfigurazio honek erdiguneko transformadoreekin lotzea errazten du. autobus-zubiak eta beheranzko elikadura-sistemak.

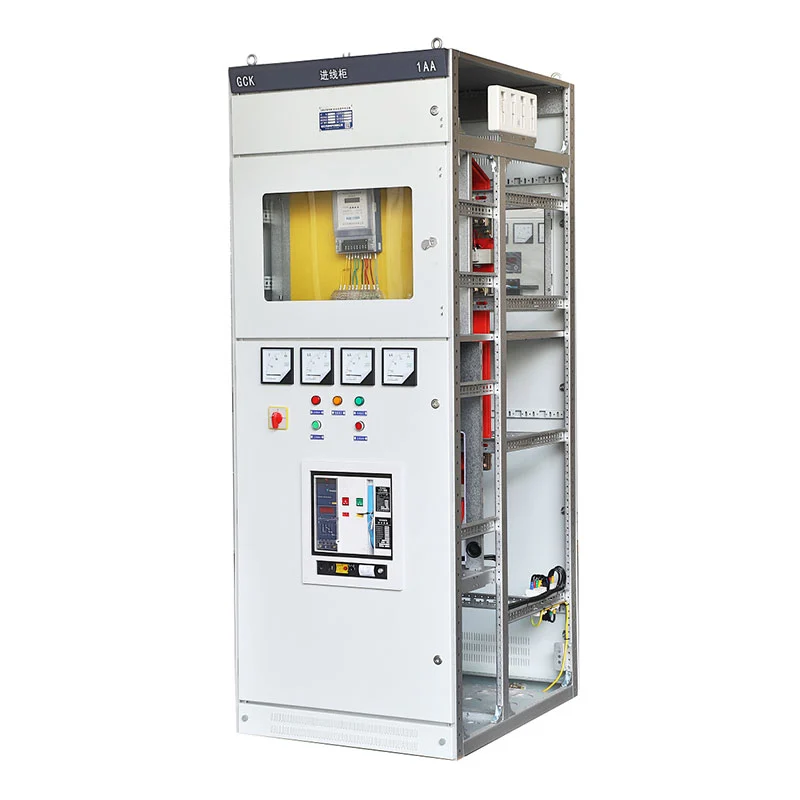

Armairu-egitura eta barne-tabikeak hotzean ijetzitako altzairuzko plakekin fabrikatzen dira. Plaka estandarra lodiera ez da 2 mm baino gutxiagokoa, funtzionamendu arrunterako, ikuskatzeko eta erresistentzia mekaniko nahikoa eskaintzen duena mantentzea.
Armairuaren egiturak osagai elektrikoetarako, kable-konexioetarako eta bigarren mailako kontrolerako eremu dedikatuak eskaintzen ditu kableatua. Ateak, heldulekuak, identifikazio-plakak eta barne-etiketak elektrikoaren arabera antolatuta daude diseinua zirkuitu identifikazioa errazteko abian jartzean eta mantentze-lanetan.
PE kobrezko lurrerako autobus bat kabinetearen antolaketaren norabidean zehar doa. Lurrera behar duten osagaiak izan daitezke eroale horretara konektatuta, kanpoko lurretara konektatzeko hornitutako lurrerako terminal espezifikoekin sarea.
Bigarren mailako zirkuitua proiektuaren marrazkien eta kontrol-baldintzen arabera antolatuta dago. Kontrolatu kablearen erabilerak isolatutako kobre-eroale malguak eta sortetan antolatuta dago barne kableatu garbia eta mantentzea emateko antolamendua.
Kontrol-zirkuituek, oro har, 1,5 mm²-ko eroaleak erabiltzen dituzte, korronte korronte-zirkuituek, berriz, 2,5 mm²-ko eroaleak, betiere. azken ingeniaritza diseinua. Suaren aurkako borne-blokeak erabiltzen dira, eta hari-zenbakiak edo zirkuituaren identifikazio-markak plano elektrikoekin bat egiteko ematen dira.
Sarrerako armairuetarako, tentsio txikiko bidaien babesa sar daiteke etengailuaren babesean antolamendua. Adierazle-argiak, kontrol-etengailuak eta neurtzeko tresnak ere konfigura daitezke zirkuitu bakoitzaren funtzioa.

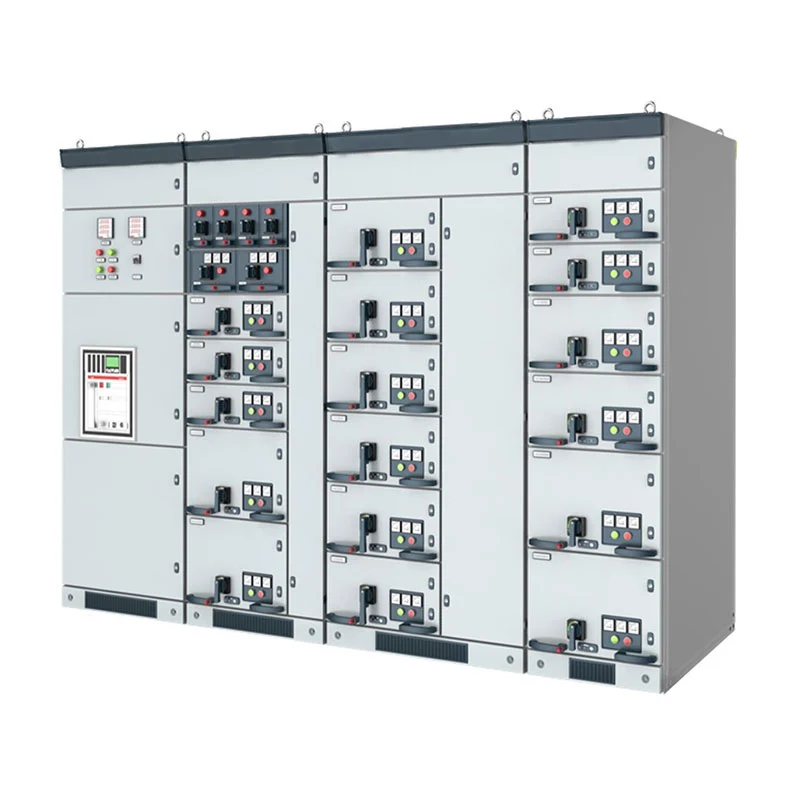

Behe Tentsio Erretiratu daitekeen Banaketa Zentrala tentsio baxuko hainbat potentzia komunetarako konfigura daiteke banaketa funtzioak. Sarrerako armairu batek gorako transformadorearen edo energia iturriaren energia jasotzen du, bitartean irteerako armairuek elektrizitatea banatzen dute beherako kargetara.
Motor kontrolatzeko zirkuituak tiradera handi eta txikien konfigurazioen bidez antolatu daitezke, etengailuekin edo fusibleekin karga-etengailu birakariak motorren ezaugarrien arabera hautatuak. Kondentsadoreak konpentsatzeko armairuak egin daitezke eskuzko, automatikoki edo urruneko potentzia erreaktiboa konpentsatzeko ekipoak sartzea.
Antolaketa modular honek armairu-plataforma berari esker, banaketa elektrikoaren zeregin desberdinak onartzen ditu proiektu bat.
| Elementua | Zehaztapena |
| Produktu Mota | Behe Tentsio Erretiragarria Banaketa Zentrala |
| Lan-tentsio nominala | 0,4kV |
| Maiztasun baloratua | 50Hz |
| Korronte nominatua | 3150A arte |
| Babes Gradua | IP23 |
| Instalazioa | Barruan |
| Altuera | ≤2000m |
| Kutsadura Maila | 3. maila |
| Giro-tenperatura | -10°C eta +40°C artean |
| Eguneko batez besteko hezetasun erlatiboa | ≤%95 |
| Hileko batez besteko hezetasun erlatiboa | ≤%90 |
| Intentsitate sismikoa | ≤8 Magnitudea |
| Busbarren material nagusia | Kobre elektrolitikoa |
| Armairuaren materiala | Hotz Ijetzitako altzairuzko xafla |
| Armairuaren kolore estandarra | Gris elektrikoa, RAL7032 |
| Eredua | Tentsio nominala (V) | Korronte nominala (A) | Zirkuitu laburren eten-korronte nominala (KA) | Iraupen laburreko korronte nominala (1s) (kA) | Iraupen-korronte nominala (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Produktuaren kodea | A | B | C | D |

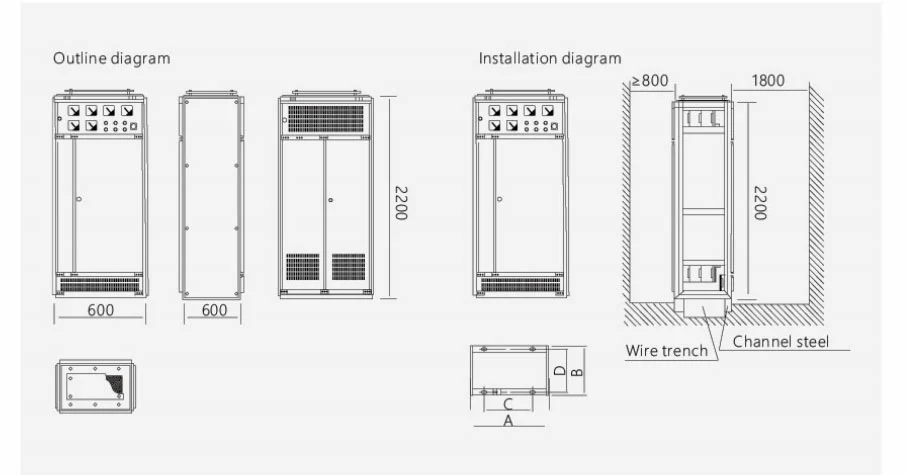

| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Ekipamendua barrualdean instalatzeko da, bibrazio, inpaktu edo korrosibo larririk gabeko inguruneetan baldintzak. Giro-tenperaturak -10°C eta +40°C artean egon behar du, batez besteko tenperatura 24-ren barruan egon behar du +35 °C baino gehiagoko orduak.
Instalazioaren altuera normalean 2000 m-ra mugatzen da. +40°C-ko gehienezko giro-tenperaturan, erlatiboa hezetasunak ez du %50etik gorakoa izan behar, hezetasun erlatibo handiagoa tenperatura baxuagoetan baimendu daitekeen bitartean aplikagarriak diren ingurumen-baldintzak.
Instalazioaren inklinazioa ez da 5°-tik gorakoa izan behar plano bertikaletik. Ekipamendua berezietarako beharrezkoa bada inguruneak edo funtzionamendu-baldintzak, azken konfigurazioa kontsulta teknikoaren bidez zehaztu daiteke Usune eta bezeroaren artean.
Segurtasun elektrikoa armairuaren eraikuntzaren eta zirkuituaren babesaren bidez zuzentzen da. Mekanikoak eta elektrikoak interblokeatzeko funtzioak aukeratutako konfigurazioaren arabera sartzen dira funtzionamendu akatsak murrizteko.
Armairuak argi identifikatutako zirkuituen etiketak eta osagai-zenbakiak erabiltzen ditu, lurrerako sistemak a lurreko konexioetarako PE kobrezko bus dedikatua. Kableen konpartimentuak leku nahikoarekin diseinatu daitezke kable-buruak eta zero-sekuentziako korronte-transformadorearen instalazioa behar denean.
Aurrealdeko eta atzeko ateak irekitzeko eta ixteko egonkorretarako diseinatuta daude, eragile eragileak kokatuta dauden bitartean saihestu armairuko ateekin eta heldulekuekin interferentziak.
Usune-k bere tentsio baxuko ekipamendu elektrikoak fabrikatzen ditu aplikagarriak diren IEC eta GB eskakizunen arabera. Garrantzitsua estandarrak GB/T 14048.2, GB 7251.12 eta behe-tentsioko etengailuetarako eta aplikatzekoak diren IEC eskakizunak barne hartzen ditu. aginte-multzoak.
Produkzio- eta kudeaketa-sistema ISO 9001, ISO 14001 eta ISO 45001 ziurtagiriek onartzen dute. Produktua CE ziurtagiria eta dagokion proba-dokumentazioa ere eman daitezke proiektuaren eskakizunen arabera.
Ziurtagiri eta estandar hauek hornitzaileen ebaluaziorako, proiekturako oinarri dokumentatua eskaintzen diete kontratazio-taldeei homologazioa eta nazioarteko erosketa.
Kalitate kontrolak armairuaren materialak, kobrezko barra-barrak, osagai elektrikoak, bigarren mailako kableatuak eta akabera hartzen ditu muntaia. Osagaiak onartutako diseinu-planen eta zehaztapen teknikoen arabera hautatzen dira.
Entregatu baino lehen, muntatutako ekipoak ohiko ikuskapen eta probak egiten ditu. Kableatua, osagaien identifikazioa, Lurreratze konexioak, armairuaren egitura eta funtzio elektrikoak proiektuaren dokumentazioaren arabera egiaztatzen dira murriztea bezeroaren gunean instalazio eta martxan jartzeko arazoak.
Usune-k ekoizpen- eta ikuskapen-erregistroak ere mantentzen ditu kalitatearen egiaztapena eta proiektuaren trazabilitatea laguntzeko.
Behe Tentsio Erretiratu daitekeen Banaketa Zentroa Cas-space Rocket Launch Projecterako hornitu da, non behe-tentsioko potentzia banaketa fidagarria beharrezkoa den proiektuaren instalazioetarako eta laguntza elektrikoetarako sistemak.
Karga elektriko anitz eta banaketa-zirkuitu desberdinak dituzten ingeniaritza proiektuetarako, armairu modularra konfigurazioari esker, sarrerako potentzia, elikadura-zirkuitu eta funtzio elektriko osagarriak arabera antola daitezke proiektuaren potentzia banaketaren diseinua.
Armairuaren neurriak onartutako plano elektrikoen, osagaien aukeraketaren eta kablearen arabera zehaztu daitezke sarrera-baldintzak eta guneko instalazio-baldintzak. Usune-k dagozkion dimentsioko marrazkiak eman ditzake ingeniaritza berrikuspena ekoizpenaren aurretik.
Usune-k ikuskapena eta ohiko probak egiten ditu bidali aurretik. Proba prozesuak armairuen muntaketa hartzen du, konexio elektrikoak, osagaien instalazioa, lurra, bigarren mailako kableatuak eta beste funtzio garrantzitsuak.
Proba txostenak eta dokumentazio teknikoa proiektuaren eskakizunen arabera eman daitezke, bezeroei lagunduz sarrerako ikuskapen, instalazio eta martxan jartzeko prozedurak osatu.
Konfigurazio estandarra 0,4 kV-koa da, 3150 A-ra arteko korronte nominalarekin. Azken konfigurazio elektrikoa proiektuaren kargaren eta diseinuaren marrazkien arabera zehazten da.
Bai. Usune-k kabinetearen konfigurazioa pertsonaliza dezake eskema elektrikoen, zirkuitu kantitatearen eta osagaien arabera hautaketa, kableen sarreraren norabidea, armairuaren neurriak eta proiektuaren beste eskakizun batzuk.
Sistemak etengailuen konfigurazio desberdinak har ditzake. Etengailu unibertsalak, hala nola Emax, MT, 3WN, AH eta ME serieak onartutako diseinuaren arabera hauta daitezke.
Bai. Motor kontrolatzeko konfigurazioak tiradera-tamaina desberdinak eta etengailu edo fusible egokiak erabiliz antolatu daitezke kargatzeko etengailuak motorraren ahalmenaren eta babes-baldintzen arabera.
Barra nagusiek eta adar-barrak kobre elektrolitikoa erabiltzen dute. Garrantzizko busbar-atalak suaren iragazlearekin horni daitezke isolatzaileak eta bero-txiki daitezkeen babes-mahukak.
Usune-k zehaztapen teknikoak, marrazki elektrikoak, dimentsioko marrazkiak, proba-txostenak eta garrantzitsuak eman ditzake kalitate-dokumentazioa proiektuaren eskakizunen arabera.
Epe estandarra 15-20 egunekoa da, konfigurazioaren, kantitatearen eta proiektuaren eskakizunen arabera.
Usunek 14 urte baino gehiagoko esperientzia du ekipo elektrikoen fabrikazioan eta proiektuetan oinarritutako produktuan garapena. Bere ingeniaritza taldeak bezeroen marrazkietatik eta zehaztapen elektrikoetatik lan egin dezake garatzeko beharrezko kabinete konfigurazioa.
ISO 9001, ISO 14001 eta ISO 45001 kudeaketa sistemekin, IEC eta GB estandarrak betetzea, CE ziurtagiria eta Ohiko fabrikako probak, Usunek tentsio baxuko banaketa ekipamenduak eskaintzen ditu etxeko zein nazioartekoentzako proiektuak.
Behe Tentsio Erretiratu daitekeen Banaketa Zentrala behar duen proiektu baterako, bezeroek linea bakarra eman dezakete diagrama, korronte nominala, sarrerako eta irteerako zirkuitu kopurua, osagaien eskakizunak eta armairuaren neurriak. Ondoren, Usunek dagokion konfigurazio teknikoa eta aurrekontua prestatu ditzake.
