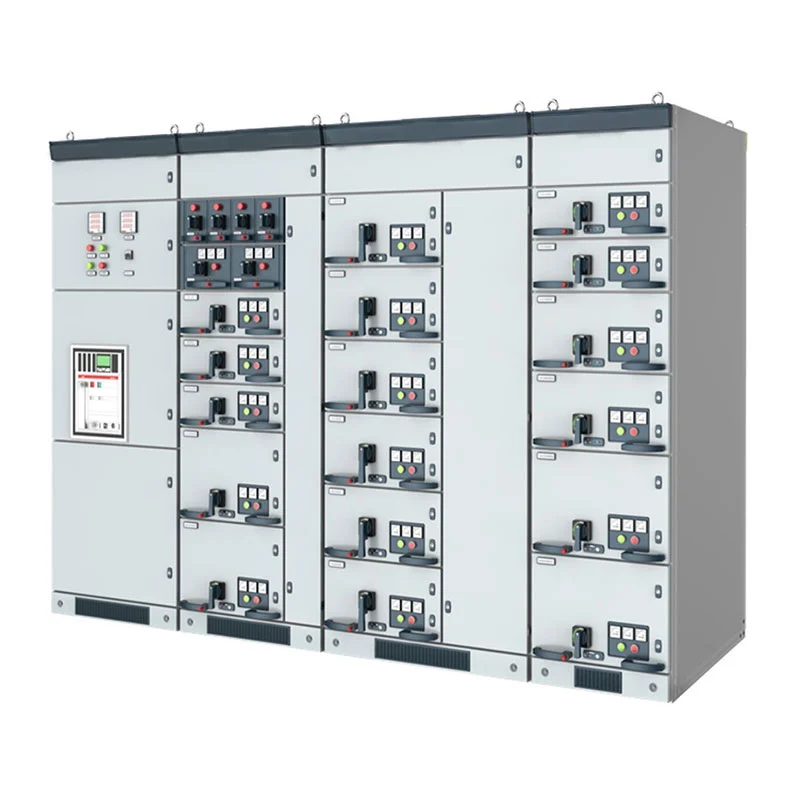

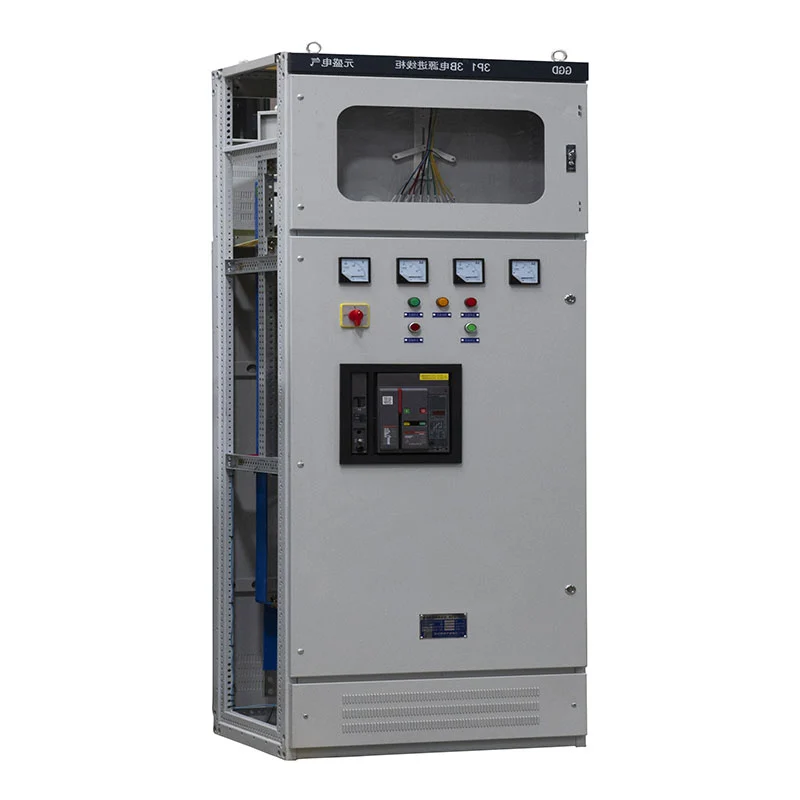

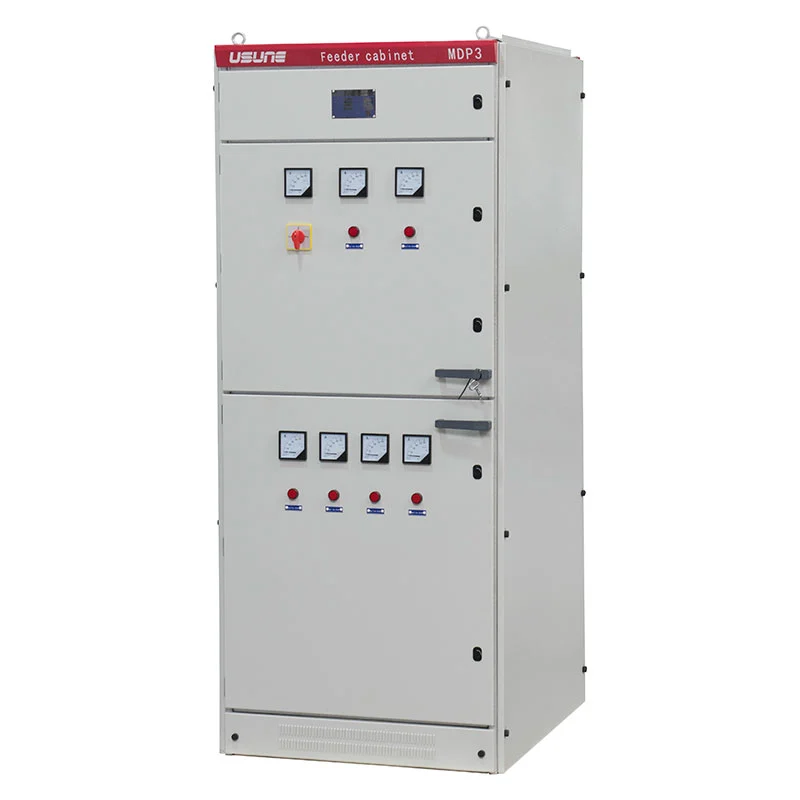

GGD Behe Tentsioko Potentzia Banatzeko Panela barruko potentzia banatzeko aplikazioetarako diseinatuta dago maiztasun baloratua duten 50Hz-ekoa eta 380/400V arteko lan-tentsio nominala. Bere armairuaren egitura, kobrezko barra-barrak, kontrol-zirkuituak eta babesa osagaiak proiektuaren eskakizunen arabera konfigura daitezke. Irtenbidea zentral elektrikoetarako, azpiestazioetarako, fabrikak, meatze-enpresak, merkataritza-eraikinak eta elektrizitate-banaketa-instalazio batzuk.
GGD Behe Tentsioko Potentzia Banatzeko Panela behe-tentsioko banaketa-unitate zentralizatu gisa diseinatuta dago. Ahal da gorako sistematik potentzia elektrikoa jaso eta ekipoetarako irteerako zirkuitu anitzetan banatzea, argiztapena, motorrak eta bestelako kargak.
Armairua sarrerako armairu gisa antolatu daiteke, irteerako banaketa kabinete gisa, kondentsadoreen konpentsazio kabinete gisa edo linea bakarreko diagrama elektrikoaren araberako beste konfigurazio batzuk. Horrek sistema errazago integratzen du industria eta merkataritza banaketa sare desberdinak.
Barne-antolaketak osagai elektriko nagusiak eta kontrol-kableatuak bereizten ditu proiektuaren diseinuaren arabera. Etengailu unibertsalak, kaxa molduradun etengailuak, miniaturazko etengailuak, kontaktoreak, erreleak, kontagailuak eta beharrezko zirkuitu funtzioen arabera beste osagai batzuk hauta daitezke.
Osagaien marka edo zehaztapen pertsonalizatuak behar dituzten proiektuetarako, Usunek osagaien hautaketa koordinatu dezake eroslearekin ekoizpenaren aurretik.
Armairuaren egitura eta partizioak hotzean ijetzitako altzairuzko plakaz fabrikatuta daude. Erreferentzia plakaren lodiera da ≥2mm, ertz bukatuak tratatuta, funtzionamenduan eta mantentze-lanetan ertz zorrotzak murrizteko.
Armairuaren egitura funtzionamendu arrunterako nahikoa erresistentzia mekanikoa emateko diseinatuta dago ikuskatzeko, kableatu eta osagaiak aldatzeko sarbidea. Aurrealdeko eta atzeko ateak praktikorako antolatuta daude funtzionamendua eta mantentze-lanak.
Kobre elektrolitikoa busbar nagusietarako eta adarretarako erabiltzen da. Isolamenduak eta bero-txiki daitezkeen babes-materialak busbar-sisteman aplikatu behar den errendimendu dielektrikoa mantentzeko.
Faseen identifikazioa ematen da busbarren antolamendurako, busbarren junturak, berriz, arabera prozesatzen dira beharrezkoa den konexio elektrikoaren metodoa. Barren arteko konexio malgu bat ere eman daiteke behar denean sarrerako autobus zubia eta etengailu nagusia.
PE kobrezko bus dedikatu bat dago armairuaren muntaiaren norabidean. Lurrera behar duten osagaiak izan daitezke PE sistemaren bidez konektatua, kanpoko lurrerako sarera konektatzeko lurrerako terminalekin.
Kableen konpartimentuak leku nahikoa gorde dezake kable buruetarako eta erlazionatutako korronte-transformadoreak instalatzeko proiektuaren marrazkiaren arabera.
Sarrerako armairuak etengailu unibertsalekin eta dagozkien babes funtzioekin horni daitezke. The hornitutako konfigurazioak funtzionamendu elektrikoko etengailuak izan ditzake tentsio txikiko ibilaldi babesarekin eta denbora-atzerapen funtzioak diseinu elektrikoaren arabera.
Babesaren eta kontrolaren konfigurazioa proiektuaren eskakizunek zehazten dute, bakarrera mugatu beharrean osagai finkoen konbinazioa.
Irteerako zirkuituak karga eta banaketa eskakizun desberdinetarako antolatu daitezke. Etengailuak, kontaktoreak, errele termikoak eta borne-blokeak bakoitzaren korronte nominalaren eta kontrol-baldintzen arabera hauta daitezke elikadura.
Armairuaren diseinuak zirkuituaren identifikazio argia onartzen du, gailuen zenbakiak eta kablearen etiketak errazteko kokatuta ikuskatzea eta mantentzea.
Motor aplikazioetarako, armairuak motorraren kontrol-zirkuituak integra ditzake kommutazio eta babes egokiekin osagaiak. Hasi/gelditzeko argiak eta zirkuituaren identifikazioa armairuaren panelean jar daitezke laguntzeko operadoreek motor zirkuitu indibidualak azkar identifikatzen dituzte.
Bigarren mailako kontrol-zirkuituak onetsitako plano elektrikoen arabera kableatzen dira. Eroale malguak dira sorta antolatuetan antolatuta, isolamendu eta mahuka egokiekin kablea mugikor edo mugikorretatik igarotzen den lekuetan. mekanikoki agerian dauden eremuak.
Erreferentziako ebakidurak 1,5 mm² kontrol eta AC tentsio zirkuituetarako eta 2,5 mm² AC korronte zirkuituetarako. azken diseinu elektrikoaren menpe.
Terminal-blokeek suaren aurkako osagaiak erabiltzen dituzte, eroaleak, berriz, zirkuituaren zenbakizioaren arabera edo marrazkietan agertzen den eroalearen norabidea. Eskuz idatzitako barne-etiketak saihesten dira; zirkuitu zenbakiak eta ekipoak identifikazioa inprimatuta edo bero-zigilatuta daude epe luzerako mantentze-lanak argiago izateko.
GGD Behe Tentsioko Potentzia Banatzeko Panela erreferentzia-parametro hauen inguruan diseinatuta dago:
| Elementua | Zehaztapena |
| Produktu Mota | GGD Behe Tentsioko Potentzia Banatzeko Panela |
| Tentsio nominala | 0,4kV |
| Maiztasun baloratua | 50Hz |
| Korronte nominatua | 3150A arte |
| Babes Gradua | IP23 |
| Instalazioa | Barruan |
| Kutsadura Maila | 3. maila |
| Altuera | ≤1000m |
| Giro-tenperatura | -10°C eta +40°C artean |
| Eguneko batez besteko hezetasun erlatiboa | ≤%95 |
| Hileko batez besteko hezetasun erlatiboa | ≤%90 |
| Intentsitate sismikoa | 8 magnituderaino |
Azken parametro elektrikoak, armairuaren dimentsioak eta osagaien aukeraketa onartutakoaren arabera zehazten dira marrazki teknikoa eta proiektuaren eskakizunak.
| Eredua | Tentsio nominala (V) | Korronte nominala (A) | Zirkuitu laburren eten-korronte nominala (KA) | Iraupen laburreko korronte nominala (1s) (kA) | Iraupen-korronte nominala (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Produktuaren kodea | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Lantegietan, tailerretan eta meatze-instalazioetan, GGD Behe Tentsioko Potentzia Banatzeko Panelak zentral gisa balio dezake Produkzio-ekipoen, motorren, argiztapenaren eta sistema osagarrien banaketa-puntua.
Armairua merkataritza- eta goi-mailako eraikinen banaketa-sareetarako konfigura daiteke irteera anitz egiten den zirkuituek babes, neurketa eta kontrol zentralizatuak behar dituzte.
Zentral elektrikoek eta azpiestazioek ekipamenduak erabil ditzakete behe-tentsioko potentzia osagarria banatzeko eta uretan behera sistema elektrikoak, barne-konfigurazioa proiektuaren linea bakarreko eskemari egokituta.
Ekipamendua barrualdean instalatzeko pentsatuta dago. Erreferentziako funtzionamendu-tenperatura -10°C eta +40°C artekoa da, batekin 1000 m-ko altueraraino.
Inguruko inguruneak bibrazio, inpaktu eta baldintza korrosibo larririk gabe egon behar du. Berezia denean ingurumen-eskakizunak existitzen dira, baldintza teknikoak Usune eta eroslearen artean eztabaidatu daitezke aurretik ekoizpena.
Instalazioan, ekipoak plano bertikalerako inklinazioa ez du 5° baino handiagoa izan behar. Instalazio egokia Armairuaren lerrokadura, ateen funtzionamendua eta konexio elektrikoaren fidagarritasuna mantentzen laguntzen du.
GGD Behe Tentsioko Potentzia Banatzeko Panelaren diseinuak eta fabrikazioak tentsio baxuko etengailu aplikagarriak jarraitzen ditu eskakizunak, GB eta IEC estandarrak barne. Hornitutako ekipamenduaren arabera fabrikatu daiteke aplikagarriak diren proiektuaren azken zehaztapenak eta onartutako dokumentazio teknikoa.
Erreferentziako estandar nagusiak GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 eta aplikagarriak diren beste elektrizitate batzuk dira. proiektuak zehaztutako estandarrak.
Usuneren fabrikazio- eta kalitate-kudeaketako jarduerak ISO 9001, ISO 14001 eta ISO 45001 sistemek onartzen dituzte. Produktu elektrikoak CE ziurtagiriarekin ere horni daitezke, dagokion probaren dokumentazioarekin batera produktuaren konfiguraziora.
| Konparazio elementua | GGD Behe Tentsioko Potentzia Banatzeko Panela | Etengailu erretiratugarria | Mota finkoko Banaketa Armairua |
| Helburu nagusia | Behe-tentsioko potentziaren banaketa, kontrola eta babesa | Zirkuitu maiz aldatzea eta mantentzea | Potentziaren oinarrizko banaketa |
| Tentsio tipikoa | 0,4kV | Tentsio baxua/ertaina konfigurazioaren arabera | Tentsio baxua |
| Kabinete Egitura | Armairu modular finkoa | Tiradera/orga erretiratzeko egitura | Instalazio finkoa |
| Zirkuiturako sarbidea | Aurrealdeko eta atzeko mantentze-lanak diseinuaren arabera | Unitate funtzionalak azkar erretiratzea | Ohiko mantentze-lanetarako sarbidea |
| Konfigurazio-malgutasuna | Alta | Oso altua | Moderatua |
| Busbar sistema | Kobrezko busbarra nagusiak eta adardunak | Konpartimentatutako busbarren antolaketa | Kobrezko edo aluminiozko busbarrak |
| Karga egokiak | Elikadurak, motorrak, argiztapena, sistema osagarriak | Hainbat elikadura eta motor kontrolatzeko zirkuitu | Banaketa-karga orokorrak |
| Mantentze-ikuspegia | Osagaien mailako ikuskapena eta ordezkapena | Mantentze-lanetarako unitate funtzionalaren erretiratzea | Osagaien mailako mantentze-lanak |
| Proiektuaren Pertsonalizazioa | Lerro bakarreko diagrama eta osagaietan oinarritutako pertsonalizazioa | Tiraderaren konfigurazioa pertsonalizatzea | Oinarrizko konfigurazioaren pertsonalizazioa |
| Aplikazio tipikoak | Lantegiak, azpiestazioak, zentralak, eraikinak | Industri banaketa eta motor kontrola | Merkataritza eta erabilera orokorreko banaketa |
GGD Behe Tentsioko Potentzia Banatzeko Panela bereziki egokia da proiektuak zentralizatu sendo bat behar duenean banaketa armairua barne egitura argiarekin, kobrezko busbar sistema eta sarrerako aukeraketa malguarekin, irteera eta kontrol zirkuituak.
Banakako unitate funtzionalak azkar ordezkatzea lehen baldintza den proiektuetarako, erretiragarria konfigurazioa egokiagoa izan daiteke. Zirkuitu-aldaketa gutxiago dituzten banaketa-sare sinpleagoetarako, mota finkoa armairuak irtenbide zuzenagoa eman dezake.
Usune-k armairuaren egitura, etengailuak, busbarren antolaketa, kontrol osagaiak eta barne kableatuak hauta ditzake proiektuaren lerro bakarreko eskemaren eta baldintza teknikoen arabera.
GGD Behe Tentsioko Potentzia Banatzeko Panelari erreferentzia egin zaio Cas-space Rocket Launch Projecterako, bere aplikazioa frogatuz proiektu-ingurunean non egituratutako behe-tentsioko banaketa eta elektrikoa ekipoen fidagarritasuna garrantzitsua da.
Zhejiang Usune Electric Co., Ltd.-k 14 urte baino gehiagoko esperientzia du ekipamendu elektrikoen arloan, onartzen duena Proiektuaren eskakizun espezifikoen arabera konfigurazioak garatzeko gai den esperientziadun I+G talde batek.
Osagai elektrikoetatik eta armairuen fabrikaziotik barne kableatuaren eta azken ikuskapenaren arte, Usunek kontrolatua aplikatzen du produkzioa eta kalitatea ikuskatzeko prozedurak. Produkzio-epe estandarra 15-20 egun ingurukoa da, arabera konfigurazioari eta eskaera-kopuruari buruz.
Etengailu espezifikoak, kontrol-osagaiak, armairuaren dimentsioak, busbarren antolamenduak edo behar dituzten proiektuetarako kableatuaren konfigurazioak, Usune-k ekipamendua garatu dezake eroslearen lerro bakarreko diagrama eta teknikoan oinarrituta zehaztapenak.
Erreferentziako tentsio nominal estandarra 0,4 kV-koa da, 50 Hz-ko maiztasun nominalarekin. Azken parametroak proiektuaren araberakoak dira diseinua.
Emandako konfigurazioa 3150A izatera irits daiteke, hautatutako etengailuaren, barra-barra eta elektriko orokorraren arabera. diseinua.
Bai. Armairuaren neurriak, osagai elektrikoak, sarrerako eta irteerako zirkuituak, kontrol-funtzioak, busbarra moldaketak eta beste xehetasun batzuk onartutako marrazkien arabera pertsonaliza daitezke.
Konfigurazioak etengailu unibertsalak, kaxa moldatuak, miniaturazko etengailuak eta etengailuak izan ditzake. kontaktoreak, errele termikoak, kontagailuak eta beste osagai batzuk proiektuaren eskakizunen arabera.
Produkzio-epe normala 15-20 egunekoa da gutxi gorabehera, kantitatearen eta konfigurazio teknikoaren arabera.
Bai. Usune-k OEM eta proiektuetan oinarritutako pertsonalizazioa eman dezake, zehaztutako osagaien konfigurazioak eta bezeroak barne eskakizunak.
Osagaiak eta muntatutako armairuak ekoizpenean zehar ikuskatzen dira, eta ondoren ohiko ikuskapena eta probak egiten dira aurretik bidalketa. Proba dokumentazioa proiektuaren eskakizunen arabera eman daiteke.
