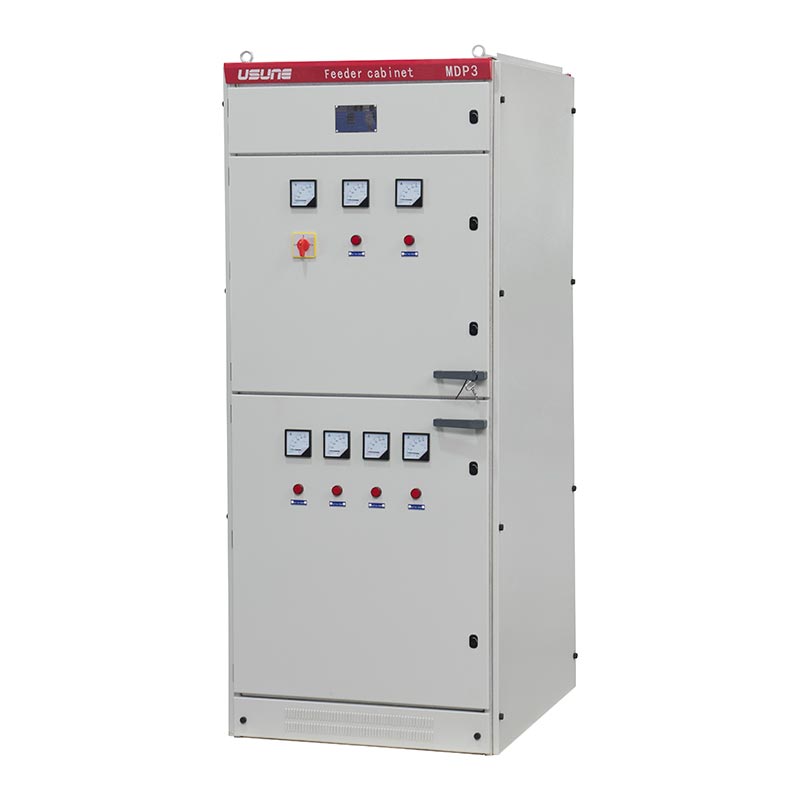

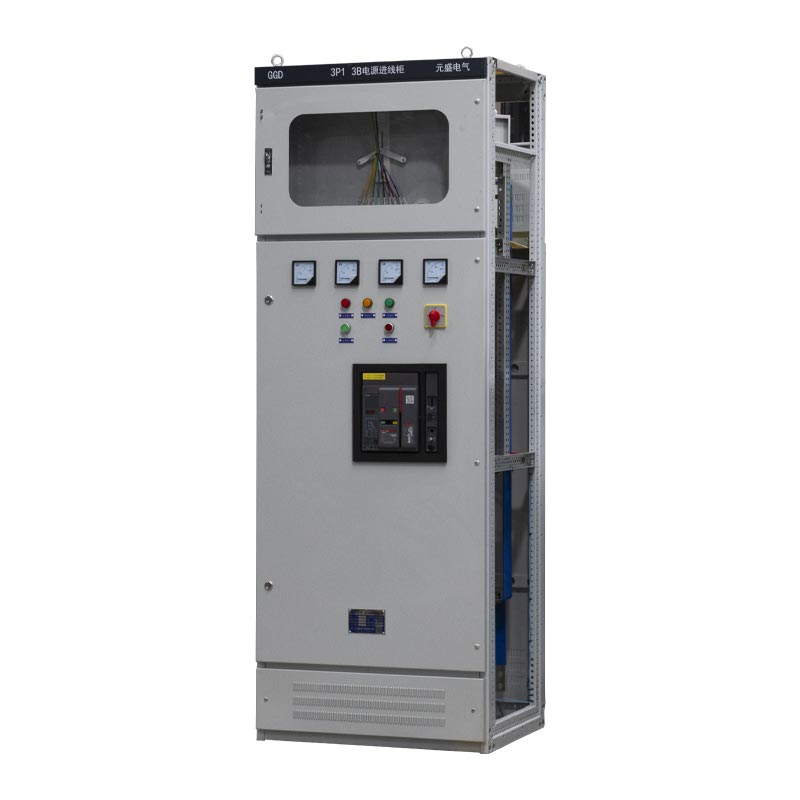

Behe Tentsioko Mota Finkoko Switchgear Armairua

Usune GGD tentsio baxuko konmutagailuen armairua AC 50Hz-ko potentzia banatzeko sistemetarako bereziki diseinatuta dago. 380V-ko funtzionamendu-tentsio nominalarekin eta 3150A-ra arteko funtzionamendu-korronte nominalarekin. Oinarrizko kontrol-gune gisa balio du potentzia, argiztapen eta banaketa ekipoetarako, potentzia banatzeko funtzioak modu egonkor eta eraginkorrean gauzatuz.

Energia-sektoreen, potentziaren erabiltzaileen eta diseinu-unitateen beharrei erantzuteko garatua, produktu honek aurrerapena du. teknologia eta behe-tentsioko etengailu tradizionalaren berritze ezin hobea da. Txinatar nagusi baten oinarrizko produktu gisa fabrikatzailea, errendimendu fidagarria, funtzionamendu segurua eta mantentze erosoa integratzen ditu, hobetsi bihurtuz baxu-tentsioko elektrizitate-banaketaren hornitzaile fidagarri bat bilatzen duten mundu mailako erabiltzaileentzako aukera. Ekoizpena aprobetxatuz Txinako fabrika aurreratuen gaitasunak, bere kalitatea bermatuta dago.

Behe-tentsioko kommutagailuak

Tentsio ertaineko etengailuak

Oinarrizko Parametro Teknikoak

1. Maiztasun baloratua: 50Hz
2. Funtzionamendu-tentsioa: 380V AC
3. Funtzionamendu-korronte nominala: 3150A arte
4. Arau aplikagarriak: IEC439, GB 7251, IEC60056, etab.
5. Babes kalifikazioa: IP30–IP54 (Pertsonalizagarria)
6. Hausteko gaitasuna: Egonkortasun dinamiko eta termiko handia, bikaina

Betetzea eta Kalitatearen Bermea

1. Nazioarteko Arauak

Behe Tentsioko Mota Finkoko Switchgear Armairuak nazioarteko oinarrizko estandar elektrikoak betetzen ditu, bermatuz aplikagarritasun eta fidagarritasun globala. Arau hauek honako hauek dira: IEC60056 (Tentsio handiko AC etengailuak), IEC60099 (AC Gapless Metal Oxido-Turten-ertengailuak), IEC60129 (AC deskonektatzeko etengailuak eta lurrerako etengailuak), IEC60185 (Koronte-Transformadoreak), IEC60186 (Tentsio-Transformadoreak) eta IEC60298 (1kV–50kV AC Metal-Enclosed Switchgear).

2. Estatuko eta Industriako Arauak

Etengailuak Txinako estatuko eta industriako estandar zorrotzak betetzen ditu, besteak beste: GB/T7251.12-2013 (Behe-tentsioa kommutagailuak eta kontrol-tresna multzoak), GB1207 (Tentsio-transformadoreak), GB1208 (Koronte-eraldaketak), GB50150-2006 "Ekipo elektrikoen onarpen-probak instalazio elektrikoetan" eta DL/T 5004-2004 "Teknikoa". Elektrizitate Ingeniaritzan DC sistemen diseinurako zehaztapena".

3. Proba eta ikuskapen zorrotzak

- Ikusizko ikuskapena: ikuskapen eta dimentsioko ikuskapen integrala egiten da kabinetearen estiloari, dimentsioak, egitura-diseinua, baita hautaketa, diseinua, kableatua, instalazio-prozesua eta gainazaleko estaldura ere barne osagaiak baldintza teknikoak betetzen direla ziurtatzeko, eta erregistroak gordetzen dira.

- Fabrikako probak: kommutagailu bakoitzari fabrikako probak eta ikuskapenak egiten zaizkio gaur egungo nazionalaren arabera industriako estandarrak fabrika utzi aurretik, eta benetako proba-erregistroak ematen dira produktua ziurtatzeko estandarrak betetzen ditu entregatu aurretik.

Ingurune Operatiboaren Baldintzak

1. Giro-tenperatura: -5 ℃ eta +40 ℃, 24 orduko batez besteko tenperatura ≤ +35 ℃
2. Altuera: ≤ 2000m (barruko instalazioa)
3. Hezetasun erlatiboa: ≤ % 50 +40 ℃-tan, tenperatura baxuetan lasaitu daiteke (adibidez, ≤ % 90 + 20 ℃-tan), kontuan hartuta tenperatura aldaketen ondoriozko kondentsazioa.
4. Instalazio-angelua: ≤ 5°-ko plano bertikala duen angelua
5. Ingurumen-baldintzak: bibrazio, inpaktu eta substantzia korrosibo larririk gabe; eskakizun bereziak fabrikatzailearekin negoziatu daiteke.

Oinarrizko Errendimenduaren Abantailak

1. Hausteko gaitasun handia eta egonkortasun sendoa

Egitura sendoa, zirkuitu-labur-korronte handiak jasateko gai dena eta muturreko funtzionamendu egonkorra baldintza elektrikoak.

2. Konfigurazio malgua

Soluzio elektriko modularrek hainbat konbinazio onartzen dituzte, hainbat serie daude eskuragarri, desberdinetara moldagarriak aplikazio eszenatokiak.

3. Praktikoa eta Iraunkorra

Egitura berria, babes maila altua, hautsaren aurkakoa, hezetasunaren aurkakoa eta kolpeen aurkakoa, zerbitzu-bizitza luzatuz.

4. Seguru eta mantentzen erraza

Diseinu argia, erraz eskura daitezkeen osagaiak, funtzionamendu erosoa, geldialdi-denbora murriztea eta mantentze-lana erraztea. 5. Aplikazio zabala: zentral elektrikoetan, azpiestazioetan, lantegietan, merkataritza-eraikinetan eta azpiegitura proiektuak.

Mundu errealeko aplikazio kasuak

1. kasua: Ikatz meategi handi baterako elektrizitatea banatzeko proiektua

1. Proiektuaren aurrekariak: ikatz meatzaritza talde handi batek tentsio baxuko elektrizitatea banatzeko sistema fidagarri bat behar zuen bere egiteko lurpeko meatze-ekipoak eta gainazaleko instalazioak, hautsa, hezetasuna eta ingurune gogorrei aurre eginez bibrazioa.
2. Irtenbidea: Usune-k 36 GGD serieko tentsio baxuko konmutagailuen armairuak eman zituen, IP54rekin pertsonalizatuta. babesa eta bibrazioen aurkako instalazioa.
3. Aplikazioaren emaitzak: 5 urte baino gehiagoko funtzionamendu egonkorra akats elektriko handirik gabe; mantentze-maiztasuna % 30 murriztu da ekipo zaharragoekin alderatuta; segurtasun elektrikoko istripurik ez, meatzaritzaren eraginkortasuna hobetuz.

2. kasua: Hiri Azpiestazioa Berritzeko Proiektua

1. Proiektuaren aurrekariak: Udal azpiestazio bat bere zaharkituta dagoen elektrizitatea banatzeko sistema berritu behar da, eta beharrezkoa da elektrizitate-horniduraren ahalmena eta fidagarritasuna areagotzea bizilagunen eta enpresen elektrizitate-beharrei erantzuteko.
2. Irtenbidea: Usune GGD switchgear erabili zen, 3150A-ko korronte nominalarekin, monitorizazio adimenduna eta babes-funtzioak.
3. Aplikazio-ondorioak: potentzia banatzeko ahalmena % 40 handitu da, potentzia-eskaera gailurra betez; matxura erantzuteko denbora % 60 murriztu, argindar etenaldiaren iraupena murriztuz; State Grid estandarrak betez, bikaina lortuz onarpena.

Zehaztapen Teknikoak

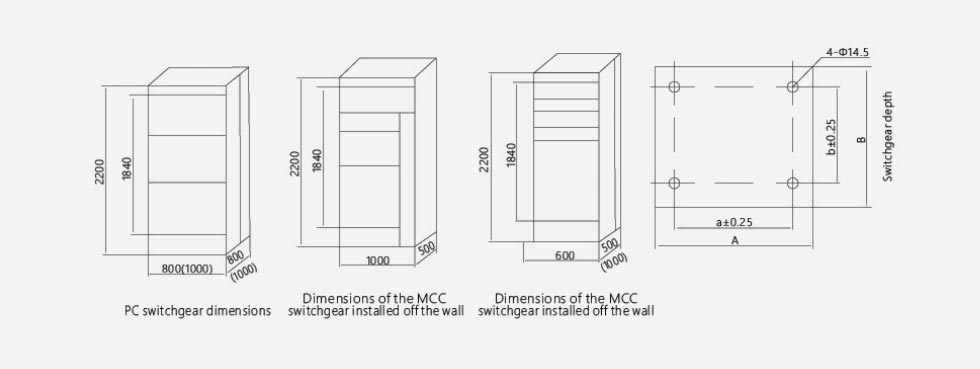

Produktuaren kanpo-dimentsioa

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

1.G.: Zein da Usune GGD Behe Tentsio Mota Finkoko Switchgear Armairuaren babes-balorazioa, eta nola egokitzen den ingurune ezberdinetara?

A: Babes estandarra IP30 da, pertsonalizagarria IP54 arte. Babes maila altuagoak (adibidez, IP54) hautsa dira eta hezetasunarekiko erresistentea, meategietarako, lantegietarako eta ingurune hezeetarako egokia; ingurune korrosiboetarako, korrosioaren aurkako estaldurak eta material espezializatuak eskuragarri daude pertsonalizatutako beharrak asetzeko.

2.G.: Zein da produktuaren iraupena eta zer ohiko mantentze-lanak behar dira?

A: Zerbitzu-bizitza normala 15-20 urtekoa da. Ohiko mantentze-lanak barne hartzen ditu: hiruhileko hautsa garbitzea, finkagailuak egiaztatzea eta osagaien funtzionamendu-egoera; urteko isolamendu-erresistentzia-probak eta babes-funtzioa kalibrazioa. Mantentze egokiak zerbitzu-bizitza luzatu eta funtzionamendu egonkorra berma dezake.

3.G.: Usune-k tentsio/korronte edo egitura berezietarako soluzio pertsonalizatuak eman ditzake?

A: Bai. Fabrikatzaile profesional gisa, pertsonalizazio zerbitzu osoa eskaintzen dugu: tentsio nominala doitzea (220V/400V) eta korrontea (3150A arte), neurriak, osagaien diseinua eta funtzioak aldatuz; gure ingeniaritza taldeak lan egingo du estuki elkarrekin IEC/GB estandarrak betetzen dituzten soluzio pertsonalizatuak diseinatzeko.
