Tentsio baxuko tiradera motako kommutagailuen armairua

50-60Hz-ko AC 50-60Hz sistemetarako diseinatua 660V-ra arteko lan-tentsio nominala dutenak, Behe Tentsioko tiradera motako kommutagailuen armairua. potentzia banaketarako, motorraren kontrolarako eta potentzia-faktorea konpentsatzeko konfigura daiteke. Egokia da industria-zentralak, energia-instalazioak, proiektu petrokimikoak, garraio-azpiegiturak, eraikin komertzialak, eta behe-tentsioko beste sistema elektrikoak.

Tiraderaren diseinuak zergatik axola du

Ohiko banaketa-armairu finko batean, zirkuitu elektrikoak armairu orokorraren menpe samarrak dira antolamendua. Instalazio batek karga independente asko dituenean, horrek zirkuitu kudeaketa eta etorkizuna egin dezake aldaketa zailagoa.

Tiradera motako konfigurazio batek funtzio elektrikoak unitate indibidualetan banatzen ditu. Tiradera bakoitzari bat izan daiteke elikadura, motor edo karga elektriko espezifikoa, armairu orokorra benetakoaren arabera antolatzeko aukera emanez banaketa egitura.

Lantegi eta instalazio handietarako, horrek esan nahi du switchgear-a karga elektrikoaren inguruan planifikatu daitekeela besterik gabe, armairu fisikoaren dimentsioen inguruan.

Zirkuituz zirkuitu kudeaketa

Tiraderaren egiturari esker, zirkuitu desberdinak bana daitezke unitate funtzionaletara.

Adibidez, ekoizpen-instalazio batek zirkuitu independenteak izan ditzake garraiatzaile-motorretarako, ponpetarako, haizagailuetarako, osagarrietarako. makineria, argiztapena eta potentziaren banaketa orokorra. Zirkuitu hauek norbanakoaren arabera antolatu daitezke eskakizun elektrikoak.

Egitura honek operadoreei zirkuitu bakoitzaren eta konektatutako ekipoen arteko erlazioa identifikatzen laguntzen die, hau da bereziki baliotsua irteerako elikadura ugari dituzten gela elektriko handietan.

Karga desberdinak, tiradera desberdinak

Karga elektriko guztiek ez dute potentzia-eskakizun bera. Motor laguntzaile txiki bat eta potentzia handiko ekoizpen-motor bat aldatzeko eta babesteko antolamendu desberdinak eska ditzakete.

Tentsio baxuko tiradera motako konmutagailuen armairuak tiradera handiak eta txikiak erabil ditzake zirkuitu ezberdinetarako eskakizunak. Tiraderaren konfigurazioa motorraren balorazioen, elikagailuaren ahalmenaren eta kopuruaren arabera zehaztu daiteke proiektuaren barruan dauden zirkuituak.

Honek ingeniari elektrikoei askatasun handiagoa ematen die armairuaren diseinua prestatzerakoan.

Motor Zirkuitu Antolaketa

Instalazio industrialetarako, motorren kontrolak behe tentsio elektrikoaren proportzio handia izan dezake sistema.

MCC konfigurazioa tiradera handiz eta txikiz osatuta dago, zirkuitu bakoitzaren etengailu nagusiak a erabiliz hausteko ahalmen handiko kaxa moldatua etengailua edo karga birakaria fusiblearekin.

Antolamendu hau ponpak, konpresoreak, haizagailuak, garraiatzaileak, ekoizpen-makineria eta zirkuituetan aplika daiteke. motordun beste ekipo batzuk.

Motor-zirkuitu hauek unitate funtzional dedikatuetan bereizteak erlazio elektrikoa errazten laguntzen du banakako motorren eta haiei dagozkien elikaduraren artean.

Energia Banatzeko Antolamendua

Potentzia Banatzeko Zentroko armairua sartzen den potentzia elektrikoa hainbaten artean banatu behar den lekuetan erabiltzen da beherako zirkuituak.

Ordenagailuaren konfigurazioak Emax, MT, 3WN, AH eta ME serieko etengailuak har ditzake, onartutakoaren arabera. diseinu elektrikoa.

Hautaketak korronte nominala, zirkuitu laburren ahalmena, elikaduraren ezaugarriak, babes-koordinazioa eta eta konektatutako ekipoen baldintzak.

Potentzia erreaktiboaren kudeaketa

Motor-astuneko industria-sistemek potentzia erreaktibo-eskaera handia sor dezakete. Horrelako instalazioetarako, potentzia-faktorea konpentsazioa behe-tentsioko diseinu elektrikoaren parte izan daiteke.

Konpentsazio-armairua eskuzko, automatikoki edo urrutiko potentzia-faktorea konpentsatzeko konfigura daiteke.

Bere konfigurazioa bezeroaren karga-ezaugarrien eta kudeaketa elektrikoaren arabera zehaztu daiteke baldintzak, proiektu bakoitzerako konpentsazio-antolamendu bera erabili beharrean.

Non egokitzen den

Ekipamendua karga egitura desberdinak dituzten sistema elektrikoetara egokitu daiteke.

Fabrikazio-instalazioak

Ekoizpen-lerro anitz dituzten lantegiek tiradera-unitate bereiziak erabil ditzakete motorretarako, ekipo osagarrietarako eta orokorrerako potentzia zirkuituak.

Lantegi Petrokimikoak

Ponpak, konpresoreak, haizagailuak eta beste prozesu-ekipo batzuk motorrak kontrolatzeko zirkuitu dedikatuen bidez antolatu daitezke.

Altzairua eta Metalurgia

Ekoizpen-instalazio handiek behe-tentsioko banaketa zentralizatua erabil dezakete potentzia handiko ekipo eta motor anitzetarako elikadurak.

Garraio Azpiegitura

Trenbide-instalazioek, terminalek eta euskarri-azpiegiturek armairua erabil dezakete ekipoen potentzia banatzeko eta sistema elektriko osagarriak.

Altuko Eraikinak

Merkataritza- eta bizitegi-eraikinek tentsio baxuko elikadura anitz antola ditzakete banaketa zentralizatu baten barruan sistema.

Energia-instalazioak

Zentralek eta energia proiektuek banaketa, motor kontrola eta konpentsazio funtzioak konfigura ditzakete haien karga elektriko osagarriak.

Datu teknikoak

Lan-ingurunea

Funtzionamendu-ingurune estandarrak -5 °C eta +40 °C arteko giro-tenperatura izan behar du, batez bestekoa 24 ordu baino gehiagoko tenperatura +35 °C baino gehiago ez izatea.

+40 °C-ko gehienezko giro-tenperaturan, hezetasun erlatiboak ez du %50etik gorakoa izan behar. Hezetasun handiagoa onar daiteke tenperatura baxuagoetan, adibidez, % 90 arte +20 °C-tan. Tenperatura aldakuntzak kontuan hartu behar dira kondentsazioa delako gerta daiteke.

Altuera estandarra ≤2000m da.

Garraioan eta biltegiratu bitartean, ekipoak -25 °C eta +55 °C arteko tenperaturak jasan ditzake, epe laburrean. +70 °C arte esposizioa 24 ordutik gorakoa izan gabe.

Aplikazio bereziek, itsasoko petrolioa zulatzeko plataformak eta zentral nuklearrak barne, tekniko bereiziak behar dituzte ebaluazioa eta fabrikatzailearen eta azken erabiltzailearen arteko akordioa.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Cas-space Rocket Launch Project ingeniaritza erreferentzia bat da Usune ekipo elektrikoentzat.

Rocket jaurtitzeko azpiegiturak hainbat karga elektriko ditu euskarri, ekipamendu sistemak barne, osagarriak instalazioak eta azpiegitura zerbitzuak. Instalazio horiek zirkuitu antolaketa argia eta fidagarriak behar dituzte banaketa elektrikoa operazio-eremu ezberdinei laguntzeko.

Usune ekipamendua proiektuaren sistema elektrikoaren barruan aplikatu zen, hornikuntzan esperientzia praktikoa emanez azpiegitura espezializatuetarako kommutagailuak.

Proiektuak kabineteen konfigurazioa benetako arkitektura elektrikora egokitzearen garrantzia ere erakusten du instalazio baten antolamendu uniforme batean oinarritu beharrean.

Kalitatea eta betetzea

Usuneren ekoizpen eta kudeaketa sistema ISO 9001, ISO 14001 eta ISO 45001 arauek onartzen dute.

Ekipamendua aplikagarriak diren IEC eta GB eskakizunen arabera fabrikatzen da, GB 7251.1, JB/T 9961 eta barne. behe-tentsioko eta kontrol-tresnei buruzko nazioarteko eskakizun garrantzitsuak.

Bidalketa baino lehen, amaitutako armairuak fabrikako ikuskapena eta ohiko probak egiten ditu. Proba txosten garrantzitsuak eta dokumentazio teknikoa proiektuaren eskakizunen arabera eman daiteke.

Erosi aurretik konfigurazioa

Kontratazio taldeentzat, urrats garrantzitsuena fabrikatu aurretik konfigurazio elektrikoa berrestea da.

Tentsio baxuko tiradera motako konmutagailuen armairua benetako karga-zerrendaren arabera aukeratu behar da soilik armairuaren tentsio nominala.

Usune-k baieztatzea gomendatzen du:

Aipamen fasean xehetasun hauek emateak aukera ematen dio Usuneri hobeto bat datorren konfigurazio bat prestatzeko bezeroaren benetako sistema elektrikoa.

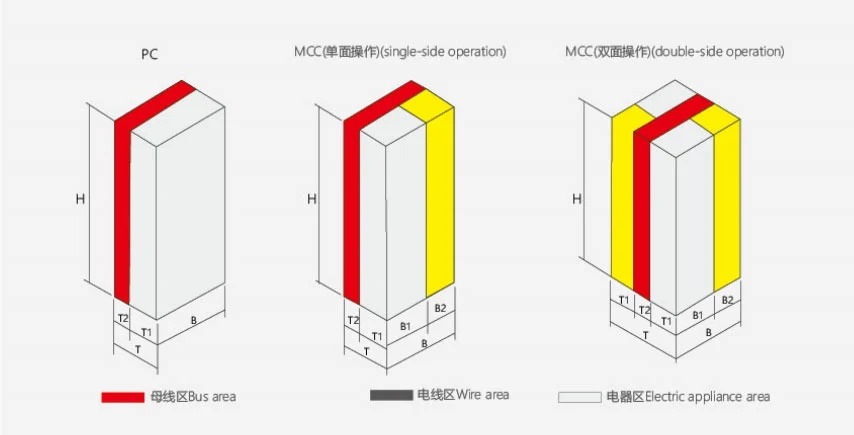

Produktuaren kanpo-dimentsioa

Energia banatzeko zentroa (PC) armairua

B Motor kontrolatzeko zentroa (MCC) armairua

Fabrika Ekoizpena

Armairua fabrikan muntatzen da armairu egitura estandarizatuak eta osagai funtzionalak erabiliz.

Produkzio-prozesuak osagaien ikuskapena, egitura-muntaia, tiradera-instalazioa, kableatu elektrikoa eta unitate funtzionalen ikuskapena eta ohiko probak.

Fabrikan oinarritutako muntaketa-prozesu honek azken armairuaren konfigurazioa onartutakoarekin egiaztatzea ahalbidetzen du eskakizun teknikoak bidali aurretik.

Ohiko galderak

Zein tentsio jasan dezake armairuak?

Ekipamendua 660V-ko eta beheragoko lan-tentsio nominala duten AC sistemetarako diseinatuta dago.

Zergatik erabili tiradera motako konfigurazioa?

Tiraderaren antolamenduari esker, zirkuitu elektriko indibidualak unitate funtzional bereizi gisa antola daitezke banaketa sistema handiak kudeatzeko eta konfiguratzeko errazagoa izan dadin.

Tiradera handiak eta txikiak konbina daitezke?

Bai. MCC konfigurazioak tiradera handiak zein txikiak erabil ditzake motorren ahalmenaren eta zirkuituaren eskakizunen arabera.

Zein ekipamendu instala daitezke ordenagailuaren armairuan?

PCaren konfigurazioak Emax, MT, 3WN, AH eta ME serieko etengailuak erabil ditzake onartutako proiektuaren arabera. diseinua.

Motor kontrolatzeko egokia al da?

Bai. MCC atala motor-zirkuitu anitzetarako bereziki diseinatuta dago eta tiradera ezberdinekin konfigura daiteke neurriak.

Potentzia-faktorearen konpentsazioa onartzen al du?

Bai. Eskuzko, automatiko eta urruneko konpentsazio funtzioak proiektuaren eskakizunen arabera konfigura daitezke.

Zein ziurtagiri ditu Usunek?

Usunek ISO 9001, ISO 14001 eta ISO 45001 kudeaketa sistemen arabera funtzionatzen du. Produktuak arabera fabrikatzen dira aplikagarriak diren IEC eta GB estandarrak, aplikagarriak diren konfigurazioetarako CE ziurtagiriarekin.

Usune-k kabinetea pertsonaliza dezake?

Bai. Tiraderaren kantitatea, zirkuituaren antolaketa, etengailuaren hautaketa, MCC konfigurazioa eta konpentsazio funtzioak izan daitezke bezeroaren eskakizun elektrikoen arabera zehaztuta.

Zer informazio eman behar da aurrekontua egiteko?

Informazio erabilgarriena sistemaren tentsioa, sarrerako korrontea, elikadura-kopurua, motor-kantitatea eta kalifikazioak dira. zirkuitulabur-maila, konpentsazio-baldintzak, instalazio-ingurunea eta linea bakarreko diagrama elektrikoa.

Usune Proiektuaren laguntza

Usunek behe-tentsioko konmutagailuak eskaintzen ditu potentzia-zirkuitu anitz antolatu behar diren sistema elektrikoetarako kabinete zentralizatu baten barruan.

Tentsio baxuko tiradera motako konmutagailuen armairua hornitzen duten bezeroentzat, Usune-k karga elektrikoa ebaluatu dezake. egitura, tiradera konfigurazio egokiak hautatzea, osagaien hautaketa koordinatu, fabrikako muntaia osoa eta probak egitea, eta proiektua entregatzeko dokumentazio teknikoa ematea.
