Tentsio baxuko kommutagailu erretiratu daitekeen panela

Tentsio baxuko konmutagailu erretiratu daitekeen panela bereziki egokia da hainbat elektriko motatako proiektuetarako kargak behe-tentsioko banaketa-sistema zentralizatu batetik kudeatu behar dira. Finko bakarra erabili beharrean antolamenduan, armairua potentzia banatzeko unitateekin, motorraren kontrolerako unitateekin eta potentzia faktorearekin konfigura daiteke konpentsazio funtzioak bezeroaren eskema elektrikoaren arabera.

Sistemaren konfigurazioa

Behe-tentsioko sistema elektriko handi batek normalean karga mota desberdinak ditu. Ekoizpen ekipoak, motorrak, argiak, ekipo osagarriak eta karga erreaktiboak babes eta kontrol antolamendu desberdinak behar ditzakete.

Usuneren koadro modularra, beraz, zirkuitu bakoitzaren funtzioaren arabera konfigura daiteke. Sistema tipikoa Potentzia Banatzeko Zentro bat (PC) sar daiteke sarrerako eta irteerako potentziarako, Motor Kontrolerako Zentro bat (MCC) motorrako. elikadurak eta potentzia erreaktiboa kudeatzeko konpentsazio kabinetea.

Konfigurazio horri esker, ingeniari elektrikoek a-ren benetako karga-egituraren inguruan koadroa garatzen dute proiektua.

Potentzia Banaketa

Ordenagailuaren armairua tentsio baxuko sistema baten harrera eta banaketarako diseinatuta dago.

Beharrezko parametro elektrikoen arabera, armairuak Emax, MT, 3WN, AH, ME serieko zirkuitua har dezake. etengailuak eta beste osagai bateragarriak onartutako diseinuaren arabera.

Banaketa-atala beherako ekoizpen-lerroak, transformadoreak, ekipamendu osagarriak, hornitzeko erabil daiteke. eraikuntza-sistemak eta beste karga elektriko batzuk.

Hainbat elikadura duten proiektuetarako, zirkuitu bakoitza bere korronte nominalaren eta babesaren arabera antolatu daiteke eskakizunak, banaketa-sare orokorra errazago antolatzeko.

Motor Kontrola

Motor-kargak industria-sistema elektrikoen osagai handienetako bat izan ohi dira. Ponpak, haizagailuak, konpresoreak, garraiatzaileak, makina-erremintak eta ekoizpen-ekipoek motor-zirkuitu dedikatuak behar dituzte.

MCC konfigurazioak tiradera handiak eta txikiak erabiltzen ditu motorraren elikaduraren eskakizun desberdinak egokitzeko. Nagusia Zirkuitu bakoitzerako konmutazio-gailuak hausteko ahalmen handiko kaxa moldatutako etengailu bat edo karga birakaria erabil dezake etengailua fusiblearekin.

Antolamendu honek motor-zirkuituek potentzia banatzeko zirkuitu orokorretatik bereizita taldekatzeko aukera ematen du bitartean sistema elektrikoaren kontrol zentralizatua mantentzea.

Potentzia Faktorearen Kontrola

Motor eta karga induktibo ugari dituzten industria-instalazioek potentzia erreaktiboa konpentsatzea eska dezakete.

Usune-k konpentsazio-atala eskuzko, automatiko edo urruneko potentzia-faktorea konpentsatzeko funtzioekin konfigura dezake. Kontrol-metodo egokia hauta daiteke bezeroaren kudeaketa elektrikoaren sistemaren arabera.

Konpentsazio-ekipoak banaketa orokorretik eta motor-zirkuituetatik bereiziz, kabinetearen antolamendua hobe daiteke bezeroaren energia kudeatzeko estrategia orokorrari dagozkio.

Antolaketa modularra

Behe-tentsioko sistema erretiragarri baten balio nagusia ez da armairuaren egitura bera, gaitasuna baizik funtzio elektriko desberdinak antolatzea sistema koordinatu baten barruan.

PCaren konfigurazioa

PC atalak sarrerako potentzia kudeatzen du eta elektrizitatea banatzen du beherako elikadurari. Bere breaker konfigurazioa da sistemaren egungo eta babes-baldintzen arabera hautatuta.

MCC konfigurazioa

MCC atala motorrekin lotutako zirkuituei dago zuzenduta. Tiradera tamaina desberdinak motorren arabera antolatu daitezke kalifikazioak eta elikadura-kopuruak.

Konpentsazio-konfigurazioa

Konpentsazio-atalak potentzia erreaktiboa kudeatzen du eta eskuzko, automatikoki edo urruneko funtzionamendurako konfigura daiteke.

Hiru eremu funtzional hauek bereiz diseina daitezke edo behe-tentsioko koadro berean integra daitezke proiektuaren eskakizunetara.

Kargetan oinarritutako hautaketa

Behe-tentsioko kommutagailu sistemaren aukeraketa karga elektrikoetatik hasi behar da, armairutik baino itxura.

Potentzia banatzeko proiektu baterako, ingeniariek normalean sarrerako tentsioa, korronte nominala eta kopurua baieztatu behar dituzte irteerako elikadurak, zirkuitu laburren maila, motorren ahalmena eta etorkizuneko hedapen baldintzak.

Motor intentsiboko instalazioetarako, motor kopurua eta kalifikazioa faktore garrantzitsu bihurtzen dira MCC zehazteko konfigurazioa.

Karga erreaktiboak esanguratsuak direnean, behar den konpentsazio-ahalmena eta kontrol-metodoa ere izan beharko lirateke kontuan hartuta.

Kargetan oinarritutako ikuspegi honek azken konmutadorearen konfigurazioa benetako funtzionamenduarekin bat datorrela ziurtatzen laguntzen du instalazioaren ezaugarriak.

Aplikazioak

Behe Tentsio Erretiratu daitekeen Switchgear Panela industria eta ingurune elektriko desberdinetarako konfigura daiteke behar diren banaketa-funtzioen arabera.

Industri Fabrikazioa

Fabrikak PC eta MCC konfigurazioak erabil ditzakete ekoizpen-ekipoetara, motorra, sistema osagarrietara potentzia banatzeko. eta prozesatzeko makineria.

Instalazio Petrokimikoak

Zentral petrokimikoek motordun sistema ugari dituzte normalean, hala nola ponpak, haizagailuak eta konpresoreak. Bereizi motor kontrolatzeko zirkuituak MCC atalaren barruan antolatu daitezke.

Landare metalurgikoak

Altzairu eta metalurgia-instalazioek potentzia handiko motorrak eta ekoizpen-lerro anitz izaten dituzte. Modularra banaketak karga desberdinak kudeatzeko aukera ematen du elikadura-zirkuitu dedikatuen bidez.

Garraio-instalazioak

Garraio-azpiegiturek behe-tentsioko banaketa zentralizatua erabil dezakete ekipoen elikadura-hornidurarako, osagarrietarako sistemak, aireztapen ekipoak eta beste karga elektriko batzuk.

Eraikin komertzialak

Altuera handiko eraikinek eta bizitegi-garapenek tentsio baxuko banaketa-armairuak erabil ditzakete elikadura zentralizaturako kudeaketa eta ekipo elektrikoen hornidura.

Energia Proiektuak

Potentziarekin lotutako instalazioek sarrerako banaketa, irteerako elikadurak, motor-zirkuitu eta potentzia erreaktiboa konbina ditzakete konpentsazioa behe-tentsioko sistema integratuaren barruan.

Funtzionamendu Baldintzak

Ekipamendu estandarra -5°C eta +40°C arteko giro-tenperaturarako diseinatuta dago, batez besteko tenperaturarekin ez +35 °C gainditzea 24 ordutan.

Instalazio-altuera estandarra ≤2000m da. Inguruko aireak nahiko garbia eta egokia izan behar du neurriak hartu behar dira kontuan non hezetasunak eta tenperatura gorabeherak kondentsazioa eragin dezaketen.

Garraiorako eta biltegiratzeko, aplikagarria den tenperatura-tartea -25 °C eta +55 °C artekoa da, epe laburreko esposizioarekin. +70 °C 24 ordu baino gehiagoz.

Ekipamendua itsasoko petrolio-plataformak, zentral nuklearrak edo beste ingurune berezi batzuetarako behar badira, funtzionamendu-baldintzak bereizita baieztatu behar dira Usune eta bezeroaren artean.

Zehaztapen Teknikoak

Azken parametro elektrikoak bezeroaren lerro bakarreko eskemaren, karga-zerrenden arabera baieztatu behar dira. babes-baldintzak eta instalazio-baldintzak.

Ingeniaritza Gogoetak

Kontratazio-taldeentzat, baliteke tentsio baxuko etengailu bat hautatzea tentsio eta korronte nominalaren arabera soilik. nahikoa izan.

Irteerako zirkuitu kopurua, motorraren elikadura kopurua, motorraren balorazio indibidualak, zirkuitu laburren eskakizunak, sarrerako potentzia-ahalmenak eta konpentsazio-eskakizunek azken kabinetearen konfigurazioan eragina izan dezakete.

Usune-k bezeroaren eskakizun elektrikoak berrikus ditzake eta PC, MCC eta konbinazio egokia gomendatu dezake konpentsazio-funtzioak.

Ikuspegi hau bereziki erabilgarria da koadroak anitz sartu behar dituen industria-proiektuetarako karga elektriko motak ohiko banaketa-armairu gisa bakarrik balio izan beharrean.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Cas-space Rocket Launch Project Usuneren ekipamendu elektrikoarekin lotutako proiektuen erreferentzietako bat da.

Suziria jaurtitzeko instalazioek euskarri elektriko konplexuak dituzte eta potentziaren banaketa antolatua behar dute ekipoak, instalazio osagarriak, kontrolarekin lotutako sistemak eta azpiegitura-kargak.

Ingurune horretan, banaketa elektrikoaren sistemak karga-ezaugarri desberdinak egokitu behar ditu bitartean zirkuituaren antolaketa argia mantenduz. Usuneren behe tentsioko etengailuak proiektuaren barruan aplikatu ziren ekipo elektrikoen antolaketa.

Proiektuak Usune ekipamendu elektrikoaren aplikazioa erakusten du azpiegitura espezializatuetan non energia banaketa-eskakizunak ohiko merkataritza- edo industria-eraikinetatik haratago zabaltzen dira.

Produktuen hautaketa

Behe Tentsio Erretiratu daitekeen Switchgear Panel bat eskatu aurretik, bezeroek normalean honako proiektu hau eman beharko lukete informazioa:

Xehetasun horiek aurrekontu-fasean emateak aukera ematen du Usune-k etengailuen konfigurazio zehatzagoa garatzeko eta produkzioan beharrezkoak ez diren aldaketak murriztea.

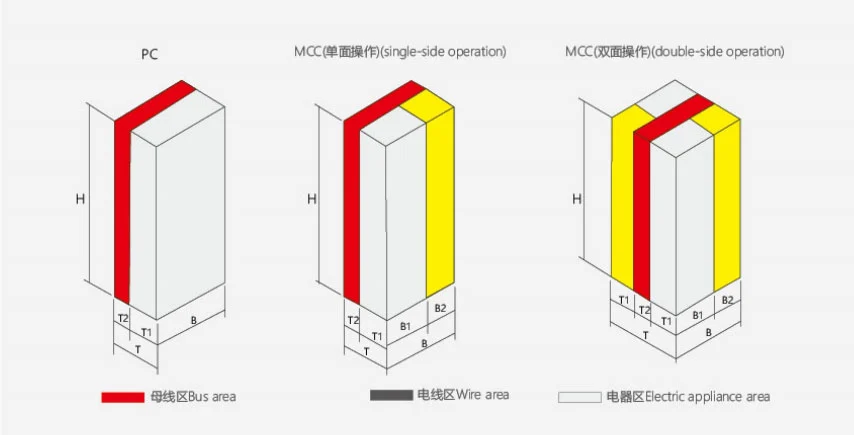

Produktuaren kanpo-dimentsioa

Energia banatzeko zentroa (PC) armairua

B Motor kontrolatzeko zentroa (MCC) armairua

Kalitatearen Kudeaketa

Usunek bere fabrikazio eta kalitatea kudeatzeko prozesuak ISO 9001, ISO 14001 eta ISO 45001 arauen arabera funtzionatzen ditu.

Produktuak aplikagarriak diren IEC eta GB estandarrei erreferentzia eginez garatu eta fabrikatzen dira. CE ziurtagiria da eskuragarri dago produktuen konfigurazioetarako eta xede-merkatuetarako.

Fabrikaren ikuskapenak osagaien instalazioa, armairuaren muntaketa, konexio elektrikoak, mekanismo funtzionalak, eta bidalketa aurretik ohiko probak.

Dagokion dokumentu teknikoak eta proba-txostenak eman daitezke proiektuaren eskakizunen arabera.

Ohiko galderak

Zein da sistemaren tentsio nominala?

Ekipamendua 660V-ko eta beheragoko lan-tentsio nominala duten AC sistemetarako diseinatuta dago.

Zein funtzio integra daitezke?

Sistemak potentzia banaketa, motor kontrola eta potentzia-faktorea konpentsatzeko funtzio automatikoak integra ditzake.

Zer da PC armairu bat?

Ordenagailuko armairu bat energia jasotzeko eta banatzeko erabiltzen da batez ere. Zirkuitu egoki batekin konfigura daiteke etengailuak sistemaren eskakizunen arabera.

Zer da MCC kabinetea?

MCC armairu bat motor-zirkuitu anitzen kontrol zentralizatua eta babesteko diseinatuta dago. Handiak eta erabil ditzake tiraderaren konfigurazio txikiak.

Ekipamendua pertsonalizatu al daiteke?

Bai. Usune-k armairua konfigura dezake bezeroaren lerro bakarreko diagramaren, karga-zerrenden, motorren balorazioaren arabera, elikadura-kopurua eta konpentsazio-baldintzak.

Zein estandar betetzen ditu Usunek?

Usunek ISO 9001, ISO 14001 eta ISO 45001 kudeaketa sistemen arabera funtzionatzen du. Produktuak arabera diseinatuta daude aplikagarriak diren IEC eta GB estandarrak, aplikagarriak diren konfigurazioetarako CE ziurtagiriarekin.

Onar al daitezke ingurune operatibo bereziak?

Ingurune bereziek, hala nola, itsasoko plataformak eta energia nuklearraren instalazioak, ebaluazio tekniko bereizia behar dute eta ekoizpenaren aurretik akordioa.

Zer informazio behar da aurrekontua egiteko?

Bezeroei gomendatzen zaie sistemaren tentsioa, sarrerako korrontea, elikadura kantitatea, motorraren informazioa ematea, zirkuitulabur-maila, konpentsazio-baldintzak, lerro bakarreko diagrama eta instalazio-ingurunea.

Usunek proba-txostenak ematen al ditu?

Bai. Fabrikaren ikuskapena eta ohiko probak bidalketa baino lehen egiten dira, eta dagokion proba-txostenak izan daitezke proiektuaren eskakizunen arabera emanda.

Usune Hornikuntza-gaitasuna

Usunek tentsio baxuko ekipo elektrikoetan oinarritzen da eta proiektuetara zuzendutako kommutagailuen konfigurazioak eskaintzen ditu industria, merkataritza, energia, garraio eta azpiegitura espezializatuen aplikazioak.

Behe Tentsio Erretiratu daitekeen Switchgear Panela erosten duten bezeroentzat, Usune-k prozesu elektrikotik onar dezake parametroen berrespena eta kabinetearen konfigurazioa fabrikazioaren ikuskapena eta bidalketa dokumentaziora, a konponbide praktikoa benetako sistema elektrikoan oinarrituta, proiektu guztietan konfigurazio bera erabili beharrean.
