Sufre Hexafluoruroa Etengailu Etengailua 126kv

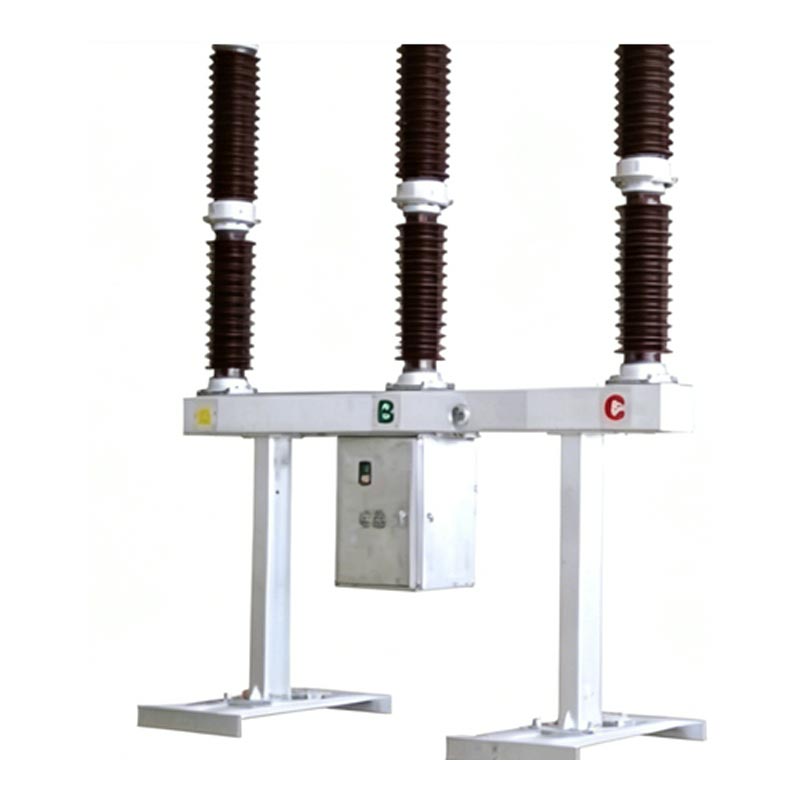

Usune LW36-110 Sulphur Hexafluorure Circuit Breaker Switch 126kV gailu nagusi bat da kontrolatzeko eta babesteko. 110 kV-ko transmisio- eta eraldaketa-sistemak eta korbateko etengailu eta kommutazio-ekipo gisa ere erabil daitezke taldea. Produktuak auto-energizatutako arku itzaltzeko egitura integratua hartzen du, fase bakoitza euskarri bakar gisa duela, etenaldi bakarreko unitatea. Hiru faseak marko berean instalatzen dira, malguki baten bidez lotura mekanikoa lortuz funtzionamendu-mekanismoa. Produktuaren goiko aldean arku-itzaltzeko ganberako portzelanazko buila dago, erdiko atala euskarri portzelanazko buxa eta markoa ditu, eta kontrol elektrikoko osagaiak dituen mekanismo-kutxa da markoaren azpian esekita, egitura trinkoa eta funtzionamendu erosoa lortuz.

Oinarrizko Abantailak

1. Autoritate-betetzea

Txinako GB1984-2003 "AC High Voltage Circuit Breakers" eta IEC62271-100:2001 "High Tentsioa" estandarrak betetzen ditu. Etengailuak eta kontrol-tresneria - 100. zatia: tentsio handiko etengailuak", eta fabrikako proba zorrotzak gainditu ditu eta produktuaren adostasuna eta fidagarritasuna ziurtatzeko ziurtagiria.

2. Goi-mailako errendimendua

"Hedapen termikoa + putz lagundua" arku itzaltzeko printzipioa erabiltzen du, arku laburra sortzen duena itzaltzeko denbora, bizitza elektriko luzea eta funtzionamendu zarata txikia; SF6 gasa erabiltzen du isolamendu eta arku bikainekin baliabide gisa itzaltzeko propietateak, errekuntza eta leherketa arriskua ezabatuz, horretarako egokia bihurtuz biztanle dentsitate handiko eremuak.

3. Froga fidagarriak

Malguki-mekanismoak 6000 ziklorainoko bizitza mekanikoa du, urteko SF6 gasaren isuri-tasa % ≤0,5ekoa, eta zirkuitu nagusiko erresistentzia ≤80μΩ-koa. Parametro tekniko osoek eta probako datuek produktuaren egonkortasuna egiaztatzen dute.

4. Egokigarritasun sendoa

Kanpoko ingurune gogorretara oso moldagarria da, -30 ℃ eta +40 ℃ arteko giro-tenperatura tartearekin eta altitudearekin. ≤3000 metro. Haizearen, izotzaren eta lurrikararen aurkako erresistentzia handia, energia-proiektuen hainbat eszenatokiren beharrak asetzeko.

Oinarrizko Parametro Teknikoak

Sulphur Hexafluorure Circuit Breaker Switch 126kV errendimendu elektriko bikaina du, oinarrizko parametroekin 126 kV-ko potentzia-ekipoen estandar altuak betez, potentzia-sistema konplexuetan funtzionamendu egonkorra bermatuz. Giltza-muina parametroak hauek dira:

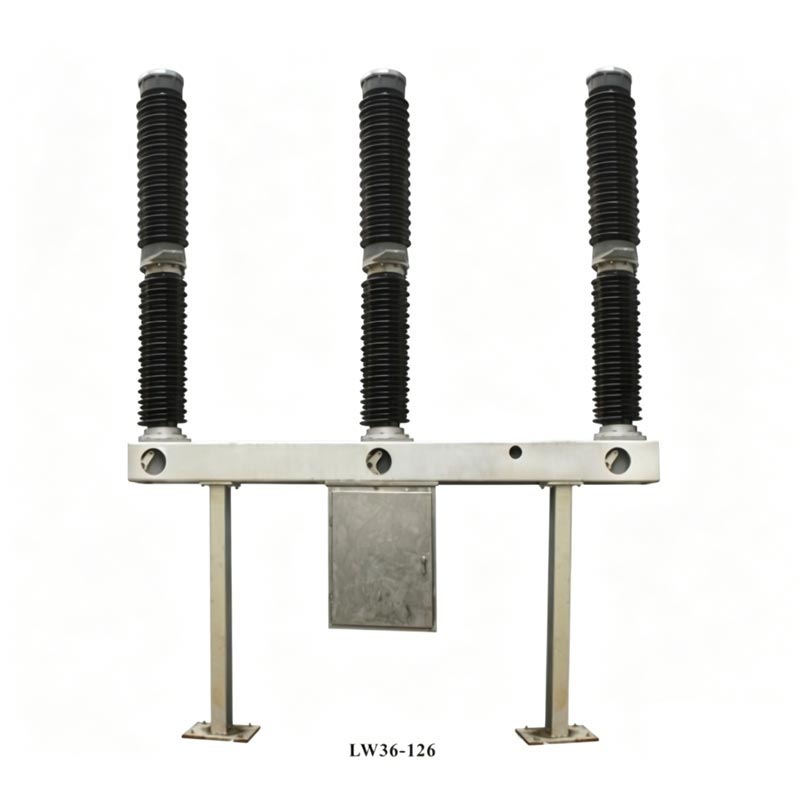

Produktuaren Egitura Orokorra

Sulphur Hexafluorure Circuit Breaker Switch 126kV hiru fasez osatuta dago, bakoitza auto-energizatu batekin hornituta. arkua itzaltzeko ganbera, euskarria isolatzeko gailua, adsorbatzailea eta ihes-egitura. Zigilatze estatikoko erabilerak O-eraztunak eta zigilatzailea, zigilatze dinamikoak udaberriko konpresio zigilatzea erabiltzen duen bitartean, hermetikotasun bikaina bermatuz. The transmisio zatiak polo bakarreko etengailua eta funtzionamendu-mekanismoa lotzen ditu, eraginkortasunez transmitituz indar eragilea; malgukiaren funtzionamendu-mekanismoak mekanismo-kutxa integratua du, eskuzko energia elektrikoa ematen duena biltegiratze eta ixteko funtzioak, funtzionamendu malgu eta fidagarria eskainiz.

Produktuen lan-printzipioa

1. Itxiera egoera: sistemaren korronteak zirkuitu bat osatzen du terminalen, kontaktu geldikoen, kontaktu mugikorren, zilindroen, eta tarteko kontaktuak, potentziaren transmisio normala bermatuz.
2. Tripping Eragiketa: Eragiketa-mekanismoaren eraginez, mugitzen den kontaktua beherantz mugitzen da, bat sortuz. arku elektrikoa mugitzen diren eta geldiko kontaktuak bereizten direnean; zilindroan dagoen SF6 gas konprimituak arkua botatzen du toberaren bidez, eta arkua itzaltzen da korrontea zero gurutzatzen denean.
3. SF6 gas-sistema: SF6 dentsitate-neurgailu integratua eta tenperatura konpentsazioa duen kontrolagailuz hornituta dago. gasaren presioa denbora errealean kontrolatu dezake. Presioa baxuegia denean, alarma bat abiarazten da eta mekanismoa blokeatuta, kalte mekanikoak saihesteko.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Aplikazio kasua

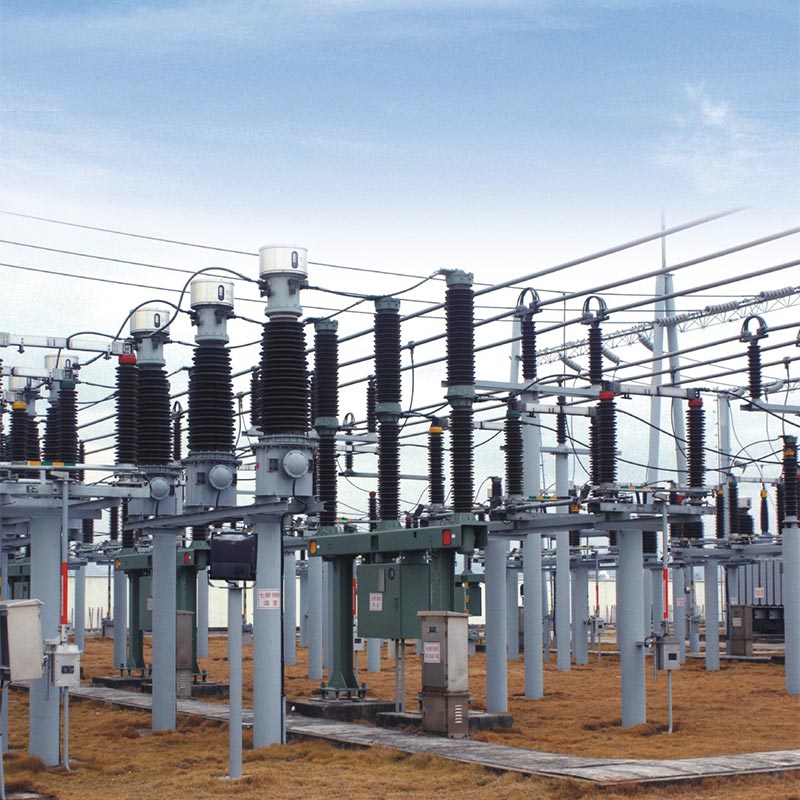

2024an, Usune LW36-110 Sulphur Hexafluorure Circuit Breaker Switch 126kV behar bezala aplikatu zen 110kV gako batean. Transmisio eta eraldaketa proiektua Txinako iparraldean. Proiektu honek nahikoa ezaren arazoa konpontzea zuen helburu elektrizitate-hornidura-gaitasuna landa eta aldirietako eremuetan. Proiektuaren guneak tenperatura-alde handia du (-25 ℃ to +38 ℃) eta hare-ekaitzak maiz, ingurumen-egokigarritasunari eta fidagarritasunari oso eskakizun handiak jarriz. potentzia ekipoak.

Proiektu honen hornitzaile izendatuta, Usunek 28 LW36-110 etengailu eman zituen. Fabrika bidali zuen teknikari profesionalak instalatzeko, martxan jartzeko eta probako funtzionamendurako tokiko orientabideak eskaintzeko. Ondoren zortzi hilabeteko funtzionamendu egonkorrean, produktuak zero hutsegite lortu zuen, SF6 gasaren isurketa-tasa baino urrunago. eskakizun estandarrak (benetako proba ≤0,3%), eta irekitzeko eta ixteko erantzunaren abiadura guztiz betetzen zuen proiektuaren diseinua. estandarrak. Proiektua martxan jarri ondoren, tokiko sare elektrikoaren egonkortasuna eraginkortasunez hobetu zuen, ekipoen hutsegiteek eragindako argindar etenaldiak murriztu, eta proiektuaren jabearen eta bertakoen aitorpen handia jaso zuen potentzia saila, ingurumen-egokigarritasun bikaina eta funtzionamendu-errendimendu fidagarria guztiz egiaztatuz Usune 126kV SF6 etengailua benetako lan baldintzetan.

Ohiko galderak

Q1: Zein da Usune Sulphur Hexafluorure Circuit Breaker Switch 126kV-ren zerbitzu-bizitza, eta zeintzuk dira gakoak mantentze-puntuak?

A1: produktuaren bizitza mekanikoa 6000 ziklokoa da, eta gomendatutako etengabeko funtzionamendu-bizitza 12 urtekoa da. Gakoa mantentze-puntuak: Asteko ohiko ikuskapenak (isolatzaileen osotasuna, SF6 gasaren presioa, etab.); urteko mantentze-lanak 3 urtean behin (isolatzaileak garbitzea, zirkuitu nagusiko erresistentzia neurtzea, etab.); produktua iristen denean mantentze-baldintzak (adibidez, ahalmen osoko 20 zirkuitu-labur-haustura), arku-kontaktuak, adsorbentea eta zigilatzeko eraztunak. ordezkatu behar dira. Fabrikatzaileak langile profesionala bidaliko du mantentze-lanetarako tokian tokiko jarraibideak emateko.

2.G.: Usune LW36-110 etengailua erabil al daiteke altuera handiko eta eskualde hotzetan? Zein da egokiena gehiena altuera?

A2: Bai. Produktu hau aire zabaleko ingurune gogoretarako diseinatuta dago bereziki, altuera egokitzeko gaitasun handia duena altuerak eta tenperatura baxuak. 3000 metroko altuerarako egokia da eta tenperatura baxuak jasan ditzake -30 ℃ bezala, Txina mendebaldea bezalako altitude handiko eta izoztutako eskualdeen beharrak guztiz asetzeko. Gainera, Mekanismo-kutxak berogailu integratua du, hezetasuna eta izoztearen babesa eskaintzen du euri, elur eta hotz handian urtaroak, funtzionamendu egonkorra bermatuz.

Hornitzaile eta Salmenta Osteko Zerbitzua

Zhejiang Usune Electric Co., Ltd., Txinan tentsio handiko potentzia ekipoen fabrikatzaile profesional gisa, ekoizpen lerro osoa eta kalitate kontrol sistema zorrotza ditu. Fabrika aurreratuekin hornituta dago proba-ekipoak, eta produktu bakoitzari aurretik xurgatzea, gasa betetzea eta errendimendu mekanikoa probak egiten zaizkio fabrikatik irtetea produktuaren kalitatea bermatzeko. Hornitzaile fidagarri gisa, Usune-k salmenta osteko zerbitzua eskaintzen du, barne instalazioaren orientazioa, martxan jartzea, mantentze prestakuntza eta ordezko piezen hornidura barne. Profesional bat talde teknikoak berehala erantzuten die erabiltzailearen beharrei, ekipamenduaren epe luzerako funtzionamendu egonkorra bermatuz.
