Tentsio handiko Sf6 etengailua

Zhejiang Usune Electric Co., Ltd., Txinan goi-tentsioko ekipamendu elektrikoen fabrikatzaile profesionala, jarri du martxan LW36-110 High Voltage Sf6 etengailua. Produktu hau aire zabaleko 50Hz-eko tentsio handiko ekipamendu trifasikoa da 110 kV-ko potentzia transmititzeko eta eraldatzeko sistemen kontrol eta babeserako egokia. A gisa ere erabil daiteke korbata etengailu eta etengailu gailuen muntaia.

High Voltage Sf6 Circuit Breaker-ek arku itzaltze-printzipio berezia hartzen du "hedapen termikoa + putz lagundua". CTB-1 motako udaberriaren funtzionamendu-mekanismo batez hornitua, estatuko eta nazioarteko estandarren araberakoa, eta arkua itzaltzeko errendimendu bikaina, segurtasun handikoa eta funtzionamendu-ezaugarri egonkorra izatea. Fidagarri gisa hornitzailea, Usunek kalitate handiko eta iraunkorrak tentsio handiko kommutagailuak eskaintzeko konpromisoa hartu du. Bere LW36-110 SF6 zirkuitua breaker oso erabilia izan da funtsezko proiektuetan, hala nola sare elektrikoetan eta industria parkeetan, energia hornidura fidagarria eskainiz azpiegiturak eraikitzeko.

Oinarrizko Abantailak

1. Arkua itzaltzeko teknologia aurreratua

"Hedapen termikoa + putz lagundutako" arku itzaltzeko printzipio berezia erabiliz, arku laburra du itzaltzeko denbora, bizitza elektriko luzea eta funtzionamendu zarata baxua, energia-horniduraren egonkortasuna eraginkortasunez hobetuz.

2. Segurtasun Errendimendu Handia

SF6 gasa isolamendu eta arkua itzaltzeko bitarteko gisa erabiliz, isolamendu bikaina eta arkua itzaltzea ditu. errendimendua, errekuntza eta leherketa arriskua ezabatuz, populazio dentsitate handiko eremuetarako egokia bihurtuz.

3. Eragiketa-mekanismo egonkorra

CTB-1 motako malguki funtzionamendu-mekanismo batez hornituta, egitura sinple eta trinkoa du, segurua eta fidagarria funtzionamendua eta interferentziaren aurkako gaitasun sendoak.

4. Nazioarteko Arauak betetzea

Erabat betetzen du GB1984-2003 "AC High Voltage Circuit Breakers" eta IEC62271-100, 2001 "High Voltage Switchgear". eta Kontrol-tresna - 100. zatia: Tentsio handiko etengailuak", potentzia globalaren eskakizun teknikoak betez proiektuak.

Aplika daitezkeen ingurumen-baldintzak

High Voltage Sf6 Circuit Breaker kanpoko erabilerarako diseinatuta dago, ingurumen-egokigarritasun handia eskaintzen du eta Hainbat funtzionamendu baldintza gogoretarako egokitasuna:

1. Giro-tenperatura: -30 ℃ ~ + 40 ℃
2. Altuera: ≤3000m
3. Hezetasun erlatiboa: eguneko batez bestekoa ≤%95, Hileko batez bestekoa ≤90% (25 ℃-tan)
4. Haizearen presioa ≤700Pa; Izotzaren lodiera ≤10mm
5. Intentsitate sismikoa: Azelerazio horizontala ≤0.3g, Azelerazio bertikala ≤0.15g
6. Ez da ingurune sukoirik, lehergairik, kimikoki korrosiborik edo dardara handirik gabe

Produktuaren egitura eta lan-printzipioa

1. Egitura orokorra

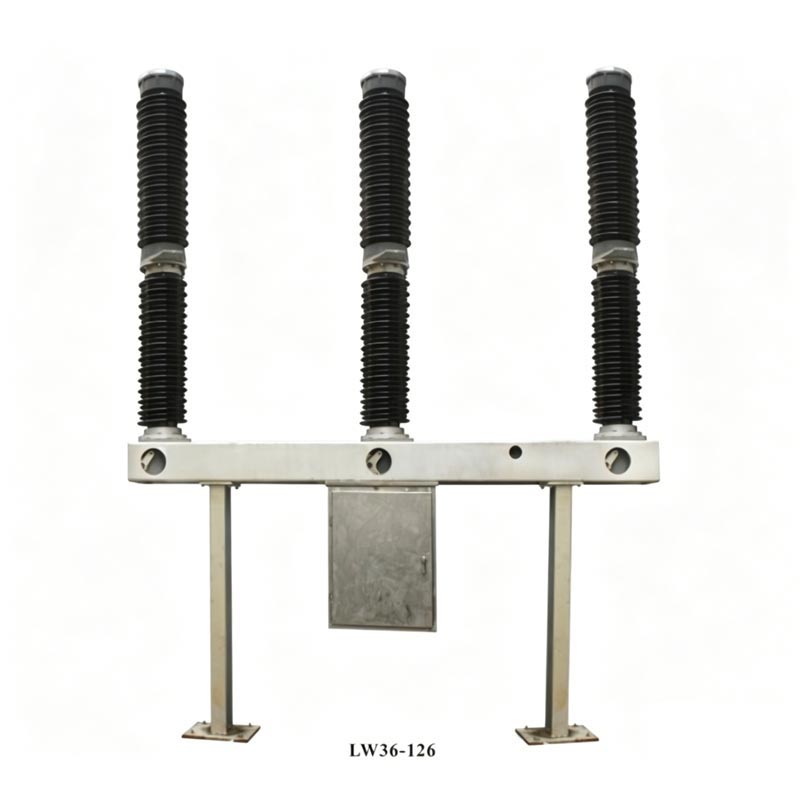

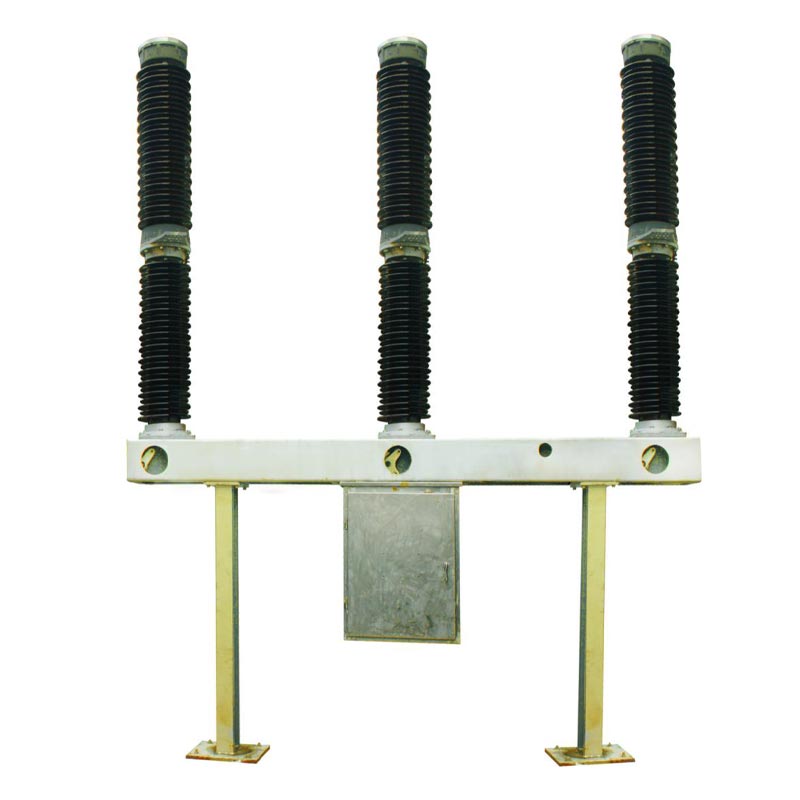

High Voltage Sf6 Circuit Breaker-ek auto-itzaltzeko arku itzaltzeko egitura integratua hartzen du. Fase bakoitza zutabe bakarreko haustura bakarra (POLE) da. Etengailu bakoitzak hiru fase ditu, marko berean instalatuta, eta malguki-mekanismo baten bidez funtzionatzen du, hiru faseak mekanikoki lotuta. Produktuaren goiko aldean an arkua itzaltzeko ganberako portzelanazko buxadura, erdiko atalak euskarrizko portzelanazko euskarri bat eta markoa ditu, eta mekanismoaren kutxa markoaren erdialdearen azpian esekita dago, malguki bidezko mekanismoa eta elektrikoa biltzen duena kontrol osagaiak. Markoaren aurrealdean SF6 gas-dentsitate kontrolagailu bat instalatuta dago, bietan onartzen dena euskarri bidez amaitzen da.

2 Funtzio eta osagai nagusiak

- Arkua itzaltzeko unitatea: arkua itzaltzeko egitura autoenergizatzailea erabiltzen du. Etengailua aktibatzen denean, Zilindroaren barruko presio handiko hedapen termikoak arkua itzaltzen du, azkarra eta eraginkorra bermatuz itzaltzea.
- Laguntza isolatzeko gailua: arkua itzaltzeko ganbera isolatzailea onartzen du eta lurrerako isolamendua eskaintzen du. energizatutako osagaiak; haga isolatzaileak beso eragilea eta geldiunea lotzen ditu, isolamenduaren segurtasuna bermatuz.
- Xurgatzailea: arkua itzaltzeko ganberaren goiko muturreko estalkiaren barruan instalatuta, SF6 gasa lehor mantentzen du eta xurgatzen du. arkuaren deskonposizioaren ondorioz sortutako deskonposizio-gasak. Mantentze-lanetan ordezkatu behar da.
- Ihesak prebenitzeko egitura: zigilatze estatiko (O-ring + zigilatzailea) eta zigilatze dinamikoaren konbinazioa erabiltzen du. (udaberriko konpresio zigilua), urteko SF6 gasaren isurketa-tasa % ≤0,5ekoa lortuz. - Malguki bidezko mekanismoa: Gaitzen du irekitzeko, ixteko eta berregiteko eragiketak ekintza azkarreko abiadurarekin (ixteko denbora ≤145ms, irekitzeko denbora ≤60ms), egonkorra errendimendua, eta eskuzko eta energia elektrikoaren biltegiratzea onartzen du.

3. Lan-printzipioa

- Ixteko posizioa: sistemaren korrontea borneetatik igarotzen da, kontaktu geldikorreko euskarri-hastaka, kontaktu nagusia geldirik, kontaktu nagusia, zilindroa, tarteko kontaktua eta tarteko brida mugituz, zirkuitu bat osatuz terminalak.
- Irekitze-eragiketa: Eragiketa-mekanismoaren eraginez, beso eragileak haga isolatzailea, pistoia, tira egiten du hagatxoa, zilindroa, arku-kontaktua higikorra eta tobera beherantz; arku bat sortzen da mugitzen diren eta geldiko diren kontaktuetan bereizi. Mugitzen den kontaktu-sistema posizio zehatz batera mugitu ondoren, pita irekitzen da, SF6 gasa konprimituz arkua putz egin, korrontea zero gurutzatzen denean arkua itzaliz.
- Ixteko eragiketa: Eragiketa-mekanismoak kontaktu mugikorra gorantz gidatzen du ixteko posiziora, SF6 bitartean. gasa zilindrora sartzen da, hurrengo irekierarako prestatzen.

Funtsezko Parametro Teknikoak

Usune LW36-110 SF6 etengailuak errendimendu tekniko bikaina du, funtsezko parametroek altua betetzen dutelarik. 110 kV-ko potentzia sistemen estandarrak, funtzionamendu egonkorra eta eraginkorra bermatuz.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Aplikazio praktikoa kasua

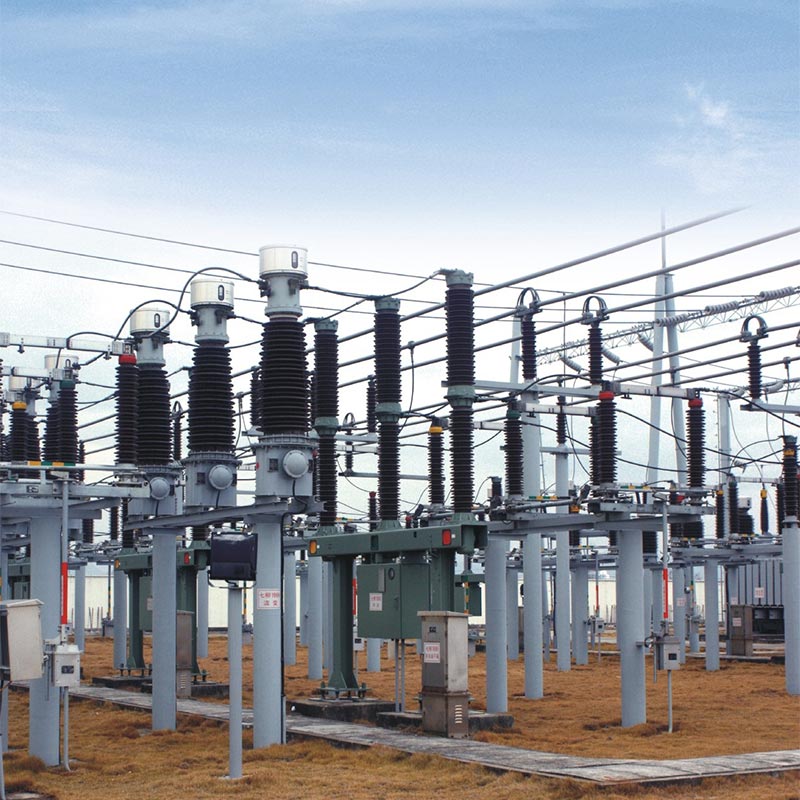

Kasu praktikoa: 110 kV-ko sare elektrikoa berritzeko proiektua Txinako iparraldean

Proiektuaren aurrekariak: Txinako iparraldeko 110 kV-ko sare elektriko batek bere konmutagailu zaharkitua berritu behar zuen potentzia hobetzeko. hornikuntzaren egonkortasuna eta segurtasuna, ingurune gogorrei aurre eginez, hala nola neguko tenperatura baxuak (-25 ℃) eta haize handia. presioa.

Produktuen aplikazioa: proiektuak 20 Usune LW36-110 SF6 etengailu hautatu zituen. Haien tenperatura baxuko moldagarritasuna (-30 ℃ ~ + 40 ℃) eta arkua itzaltzeko errendimendu bikainak eraginkortasunez konpondu zuten funtzionamendu ezegonkorren arazoa. ekipamendua tenperatura baxuetan zahartzea.

Aplikazioaren emaitzak: 2022an martxan jarri zenetik, ekipoak lau urtez egonkor funtzionatu du gabe arkua itzaltzeko hutsegitea, gas-ihesak edo beste akats batzuk. Elikatze-horniduraren urteko fidagarritasun-tasa handitu egin da % 0,8, inguruko bizilagunen eta industria-enpresen energia-hornidura normala modu eraginkorrean bermatuz.

Ohiko galderak

Q1: Zein da Usune LW36-110 tentsio handiko SF6 etengailuaren zerbitzu-bizitza eta zer mantentze-lanak diren funtzionamenduan behar da?

A1: Produktuak 6000 zikloko bizitza mekanikoa du, eta 12 urte arteko etengabeko funtzionamendu-bizitza normalarekin mantentzea. Ohiko mantentze-lanak asteko ikuskapen bisualak barne hartzen ditu (isolatzaileen osotasuna, SF6 gasaren presioa, etab.) eta urteko mantentze-lanak 3 urtean behin (isolatzaileen garbiketa, zirkuitu nagusiko erresistentzia neurtzea, etab.). Nagusi bat berritzea beharrezkoa da mantentze-baldintzak betetzen direnean (adibidez, 12 urteko etengabeko funtzionamendua, 2000 korronte nominala). etenaldiak, etab.). Usune fabrikatzaileak mantentze-lanetarako orientazio profesionala eta ordezko piezen hornidura eskaintzen ditu ziurtatzeko ekipamenduaren epe luzerako funtzionamendu egonkorra.

2.G.: Zer egin behar da etengailuan SF6 gas-ihes bat gertatzen bada eta segurtasun-arriskurik badago?

A2: Produktu honek ihesaren aurkako egitura bikoitza hartzen du (zigilu estatikoa + zigilu dinamikoa), urteko ihes-tasa batekin ≤0,5%, estandar nazionalaren oso azpitik. Ihes bat hautematen bada, ihes-puntua SF6 gas-ihes bat erabiliz kokatu daiteke detektagailua. Energia moztu ondoren, zigilatzailea edo O-ringa ordezkatu daiteke. SF6 gasa ez da toxikoa eta ez da sukoa, baina gehiegizko ihesak ekipoen isolamenduari eta arku-itzaltzeko errendimenduari eragin diezaioke. Produktua hornituta dago SF6 gas-dentsitate kontrolagailu batekin; Alarma ematen du presioa alarmaren balioaren azpitik dagoenean (0,45±0,03MPa) eta blokeatzen da presioa blokeatzeko presioaren azpitik dagoenean funtzionamendua (0,40±0,03MPa), eta horrela segurtasun arriskuak saihestuz.
