Goi Tentsioko Etengailu Etengailua Azpiestaziorako

Usune LW36-110 Tentsio handiko etengailuaren etengailua azpiestaziorako oinarrizko potentzia-ekipo bat da, independentean garatutakoa. eta Zhejiang Usune Electric Co., Ltd.-k fabrikatu du, Txinako goi-tentsioko etengailuen fabrikatzaile liderra. industria. Kanpoko goi-tentsioko 50Hz-eko AC trifasikoko etengailu hau nagusiki kontrolatzeko eta babesteko erabiltzen da. 110 kV-ko potentzia-transmisio eta eraldaketa-sistemak, eta kontaktu etengailu gisa ere erabil daiteke etengailuen multzoak behar dituzten aplikazioak. Produktuak Usuneko lantegi profesionalean fabrikatzen dira, integratuz I+G, produkzioa eta probak, produktu bakoitzak kalitate estandar zorrotzak betetzen dituela ziurtatuz fabrikatik irten aurretik.

Oinarrizko betetzea eta aginpidea

Produktuaren fidagarritasuna eta bateragarritasuna bermatzeko, Usune LW36-110 Goi Tentsioko Etengailu Etengailurako Azpiestazioa guztiz betetzen du GB1984-2003 "AC High Voltage Circuit Breakers" estandarra eta baldintzak betetzen ditu. Nazioarteko Batzorde Elektroteknikoa (IEC) IEC62271-100:2001 araua "High Tentsioko Switchgear and Controlgear - 100. zatia: Tentsio handiko etengailuak”. Hornitzaile profesional gisa, Usunek kalitate sistema zorrotza gainditu du ziurtagiria, eta bere fabrika ekoizpen eta proba ekipamendu aurreratuekin hornituta dago produktu bakoitzaren errendimenduak industriako estandarrak betetzen edo gainditzen ditu.

Oinarrizko Ezaugarri Teknikoak

1. Arkua itzaltzeko printzipio aurreratua

"Hedapen termikoa + osagarria" arku itzaltzeko printzipio berezia erabiliz, haustura bikaina du errendimendua, arku denbora laburra, bizitza elektriko luzea eta funtzionamendu zarata baxua, potentziaren segurtasuna eraginkortasunez bermatuz sarearen funtzionamendua.

2. Euskarri isolatzaile segurua

SF6 gasa erabiltzen du isolamendu eta arku itzaltzeko propietate bikainekin, isolatzaile eta arku itzaltzaile gisa. ertaina, errekuntza edo leherketa-arriskurik ez duena, populazio dentsitate handiko eremuetarako eta askotarentzako egokia da azpiestazio-ingurune konplexuak.

3. Eragiketa-mekanismo fidagarria

CTB-1 motako malguki funtzionamendu-mekanismo batez hornitua, egitura sinple eta trinkoa, funtzionamendu egonkorra duena, segurtasun eta fidagarritasun handia, eta mantentze- eta hutsegite-maiztasuna murriztu.

4. Ingurumenaren Egokigarritasun Sendoa

Ingurune gogorretan egonkor funtziona dezake, hainbat ingurumen-adierazle zorrotz betez, bermatuz epe luzerako funtzionamendu egonkorra eskualde ezberdinetan.

Funtsezko Parametro Teknikoak

1. Tentsio nominala: 110kV; Maiztasun baloratua: 50Hz; Korronte nominala: 3150A
2. Zirkuitu laburreko haustura-korrontea: 40kA; Zirkuitu laburrak egiteko korronte nominala (gailurra): 100kA
3. SF6 gasaren presioa (20 ℃): 0.5MPa; Urteko ihes-tasa: ≤0,5%
4. Bizitza mekanikoa: 6000 ziklo; Irekitze denbora: ≤60ms; Itxiera-ordua: ≤145 ms
5. Giro-tenperatura tartea: -30 ℃ ~ + 40 ℃; Altuera: ≤3000m

Produktuaren Egitura Orokorra

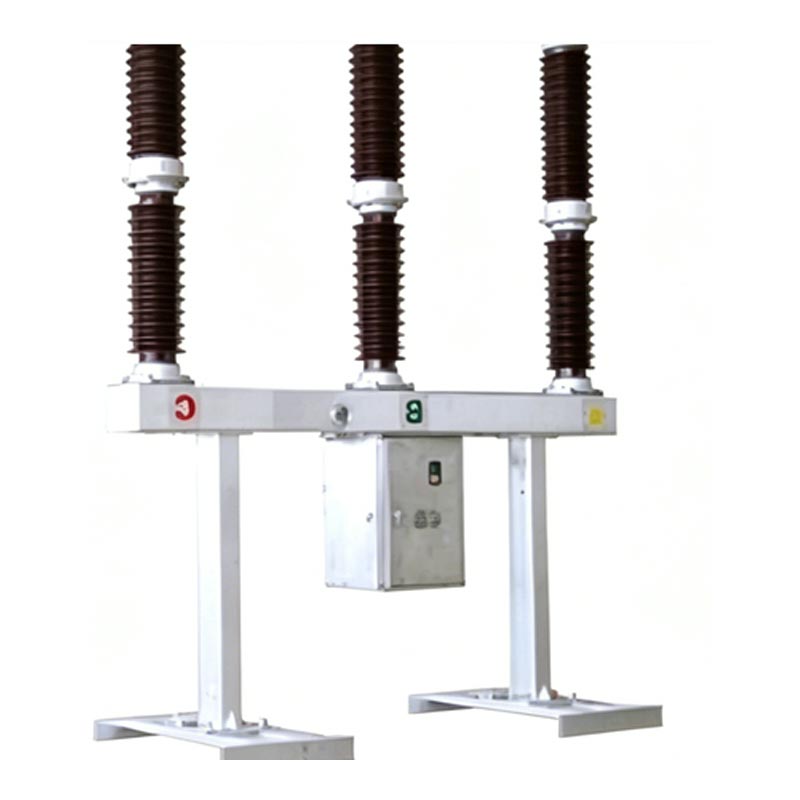

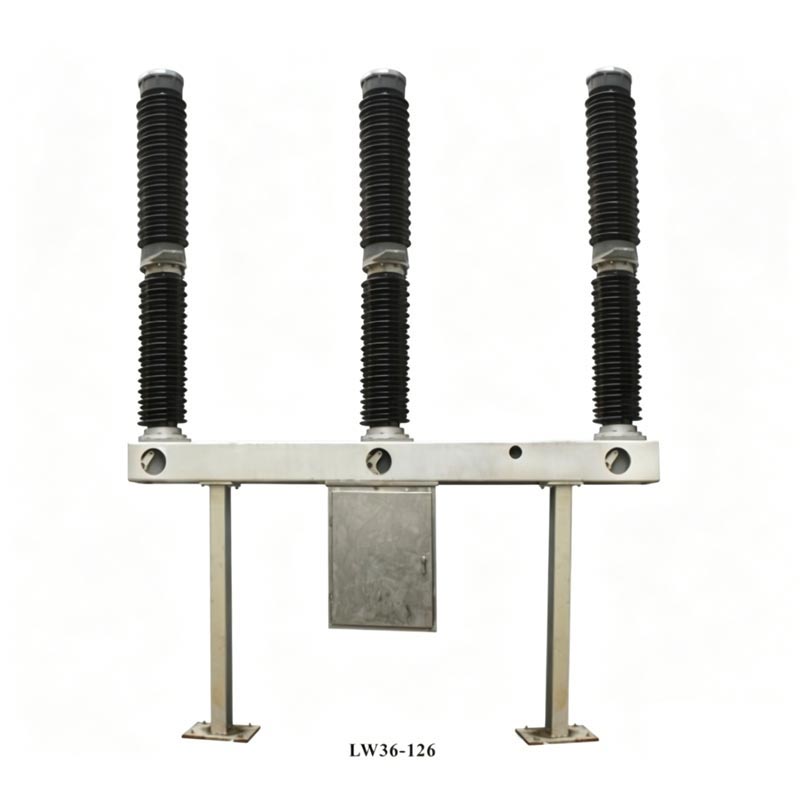

Azpiestaziorako tentsio handiko etengailuaren etengailuak auto-energizatutako arkua itzaltzeko ganbera integratuta hartzen du. egitura, fase bakoitza zutabe bakarreko haustura bakarrekoa (POLE) izanik. Etengailu bakoitzak hiru fase ditu, marko berean instalatua, malguki-mekanismo baten bidez funtzionatzen duena, mekanikoki lotuta hiru fase dituena. Goiko produktuak arku-itzaltzeko ganberako portzelanazko euskarri bat dauka, erdiko atalak euskarri portzelana bat dauka kaxa eta markoa, eta mekanismo-kutxa erdian dago eta markoaren azpian esekita dago. Bertan dago barne-malgukiaren funtzionamendu-mekanismoa eta kontrol elektrikoko osagaiak. Mekanismoaren irteerako tira-hastaka konektatzen da biela eta beso birakaria. SF6 gas-dentsitate kontrolatzailea markoaren aurrealdean instalatuta dago, hau da bi muturretan euskarri bidez eusten da.

Lan-printzipioa

1. Itxiera postua

Sistemaren korrontea borneetatik igarotzen da, kontaktu geldikorreko euskarri-hastaka, kontaktu nagusia geldirik, nagusi mugikorra kontaktua, zilindroa, tarteko kontaktua eta tarteko brida, gero sistemarekin zirkuitu bat osatzen du. terminalak.

2. Irekitze Eragiketa

Eragingailuaren eraginez, beso eragileak tira isolatzailea, pistoia, zilindroa, arku mugikorra tiratzen ditu. kontaktua, eta tobera beherantz batera. Arku bat sortzen da mugitzen diren eta geldiko diren kontaktuak bereizten direnean. Noiz mugitzen den kontaktu-sistema beherantz mugitzen da posizio jakin batera, pita irekitzen da eta SF6 gasa konprimitu egiten da. zilindroa arku eremuan putz egiten da toberaren bidez. Arkua itzaltzen da korrontea zero gurutzatzen denean.

3. Itxiera Eragiketa

Eragingailuaren eraginez, beso eragileak hagatxo isolatuari lotutako kontaktu mugikorra gorantz tiratzen du ixteko posiziora. Aldi berean, SF6 gasa zilindrora sartzen da, hurrengo irekiera eragiketa prestatzen.

Gako-sistemaren aurkezpena

1. SF6 gas-sistema

SF6 dentsitate-neurgailuz osatua (presio-neurgailua eta dentsitate-kontrolagailua integratuta), gas hornidura balbula, trifasikoa balbulak, eta SF6 gas hodia. Tenperatura konpentsazioa, alarma eta interblokeatutako presio babesa ditu bermatu SF6 gasaren presio egonkorra.

2. Kontrol Sistema

Mekanismoaren karkasaren barruan kokatuta, funtsezko osagaiak biltzen ditu, hala nola etengailu eragileak, etengailu automatikoak, etengailuak, erreleak, terminalak, ixteko bobinak, motorrak eta berogailuak. Etengailuen kontrola, ponpaketa aurkakoa, udaberriko energia biltegiratzea, SF6 gasaren presioaren babesa, berokuntza eta argiztapen funtzioak.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Aplikazio praktikoa kasua

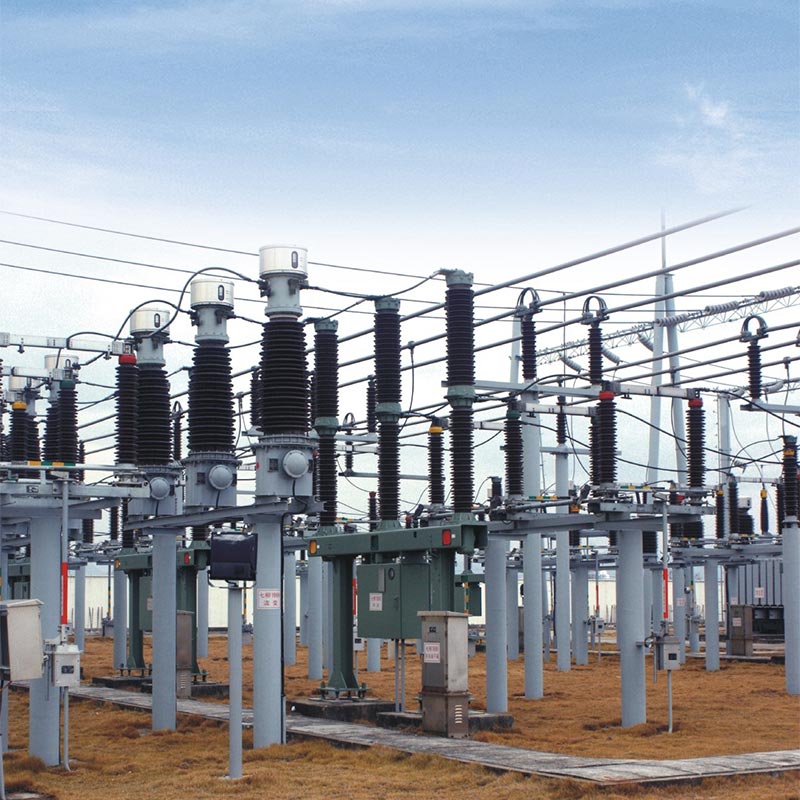

Azpiestaziorako Usune LW36-110 tentsio handiko etengailuaren etengailuaren fidagarritasuna eta praktikotasuna egiaztatzeko, produktu hau arrakastaz aplikatu da 110 kV-ko azpiestazio-proiektu batean, Txinako ekialdeko industrialde garrantzitsu batean. As hornitzaile fidagarri batek, Usunek 12 LW36-110 etengailu eman zituen proiektu honetarako, egonkor funtzionatzen ari direnak. hiru urte baino gehiagoz.

Azpiestazio honek industria-parkearen barruan dauden 50 enpresa handi eta ertain baino gehiagori energia hornitzen du, egonkortasun eta segurtasun oso handiak eskatzen ditu. Proiektuaren hasierako faseetan, bezeroa modu integralean Txinako hainbat fabrikatzaile alderatu zituen, azken finean, Usune-ren LW36-110 etengailuak hautatu zituzten, beren goi mailakoak direla eta. errendimendu teknikoa, kalitate-kontrol zorrotza eta salmenta osteko zerbitzu integrala. Funtzionamenduan zehar, produktuek ongi jasan zuten muturreko eguraldi-baldintza, besteak beste, tenperatura altuak, eurite handiak eta baxuak tenperaturak erregistratu gabe funtzionamendu-matxurarik gabe. SF6 gasaren isurketa-tasa eskakizun estandarraren oso azpitik zegoen (≤0,5%), funtzionamendu mekanikoa leuna izan zen, eta irekitzeko eta ixteko denborak egonkorrak izan ziren, segurua modu eraginkorrean bermatuz. eta parkearen sare elektrikoaren funtzionamendu egonkorra. Horrek bezeroaren laudorio handiak lortu zituen eta Usune bihurtu zen parkearen ondorengo handitze-proiektuetarako energia-ekipoen hornitzaile izendatua.

Ohiko galderak

Q1: Zein da Usune LW36-110 goi-tentsioko etengailuaren zerbitzu-bizitza, eta zeintzuk dira funtsezko mantentze-lanak puntuak?

A1: produktuak 6000 zikloko bizitza mekanikoa du, eta erabilera arruntean eta mantentze-lanetan etengabe funtzionamendu-bizitza 12 urtera irits daiteke. Mantentze-puntu nagusiak hauek dira: asteko ohiko ikuskapenak (isolatzailea egiaztatzea osotasuna, SF6 gasaren presioa eta funtzionamendu egoera); urteko errebisioak 3 urtean behin (isolatzaileak garbitzea, egiaztatzea lokailuak, zirkuitu nagusiaren erresistentzia neurtzea eta SF6 gasaren hezetasuna); errebisio handiak egin behar dira baldintza hauek: 12 urteko etengabeko funtzionamendua, 2000 korronte-etenaldi nominala, 20 gaitasun osoko (40kA) etenaldiak, edo 6000 eragiketa mekaniko. Usune-k mantentze-lanetarako orientazio profesionala eta ordezko piezak eskaintzen ditu produktuaren epe luzerako funtzionamendu egonkorra bermatzeko hornidura.

Q2: Usune LW36-110 tentsio handiko etengailuaren etengailua azpiestaziorako erabil al daiteke altuera handiko eta oso eskualde hotzak? Nolakoa da bere ingurumen-egokigarritasuna?

A2: Bai, produktu honek ingurumen-egokigarritasun handia du eta altuera handiko eta oso hotzetan erabil daiteke eskualdeak. Bere giro-tenperatura-tartea -30 ℃ eta + 40 ℃ bitartekoa da, ≤3000 m-ko gehienezko altuera egokituz. Ahal da 700Pa haize-presioa eta 10mm-ko izotza jasaten ditu, eta bere indar sismikoak horizontalaren baldintzak betetzen ditu. azelerazioa ≤0,3g eta azelerazio bertikala ≤0,15g. Eguneko batez besteko erlatiboa duten eremuetarako ere egokia da hezetasuna ≤95% eta hileko batez besteko hezetasun erlatiboa ≤90% (25℃), eta sukorik gabeko inguruneetan erabil daiteke, Lehergailuak, kimikoki korrosiboak eta bibrazio-baldintza larriak, ingurumen-eskakizunak guztiz betez Txinan eta baita mundu osoan ere azpiestazio proiektu gehienak.

Hornitzaileen eta Fabrikaren Sarrera

Zhejiang Usune Electric Co., Ltd. goi-tentsioko potentziako etengailuen fabrikatzaile eta hornitzaile profesionala da Txina, goi-tentsioko zirkuituaren ikerketa, garapena, ekoizpena, salmenta eta salmenta osteko zerbitzuan zentratuta etengailuak, etengailuak eta beste elektrizitate-ekipo batzuk. Konpainiaren fabrika Zhejiang probintzian dago, Txinan, 10.000 metro koadro baino gehiagoko azalera duena, ekoizpen-lerro aurreratuekin, proba-ekipoekin eta I+G talde profesionala.

Usune-k "Kalitatea Lehenik, Bezero Gorena" filosofiari atxikitzen dio, kalitate kontrol sistema zorrozki ezarriz. ekoizpen-prozesuan zehar. Produktu guztiek proba zorrotzak egiten dituzte fabrikatik irten aurretik. Konfiantzazko gisa hornitzaileak, Usune-k kalitate handiko potentzia-ekipoak eman ditu ehunka azpiestazio proiektuetarako bai etxeko eta baita nazioartean, bezeroen errekonozimendu hedatua irabaziz bere produktuaren kalitate fidagarri eta integralagatik salmenta osteko zerbitzua.
