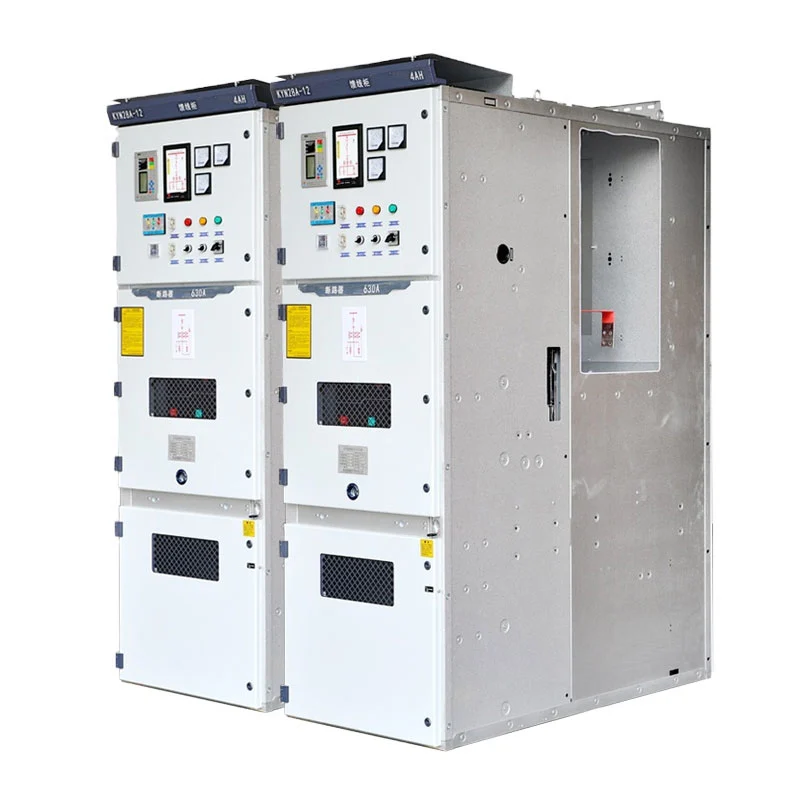

Tentsio ertaineko tiradera motako panelak potentzia jasotzea, elikaduraren banaketa, tentsioaren neurketa, neurketa eta neurketa onartzen ditu. autobusen sekzioa, eta isolamendu funtzioak. Usune-k ekipoari ingeniaritzara zuzendutako konfigurazioa eskaintzen dio ISO 9001, ISO 14001 eta ISO 45001 kudeaketa sistemen arabera hurbildu eta funtzionatzen du, arabera diseinatutako produktuekin. aplikagarriak diren IEC eta GB estandarrak eta merkatu garrantzitsuetarako eskuragarri dauden CE ziurtagiriak.
Proiektu elektriko handiek sarritan potentzia-zirkuitu independente anitz izaten dituzte banaketa-lerro bakarra baino. Sarrerako potentzia, transformadoreen elikadurak, motor-zirkuituek, neurketa-zirkuituek eta karga osagarriek behar dute funtzio elektriko desberdinak.

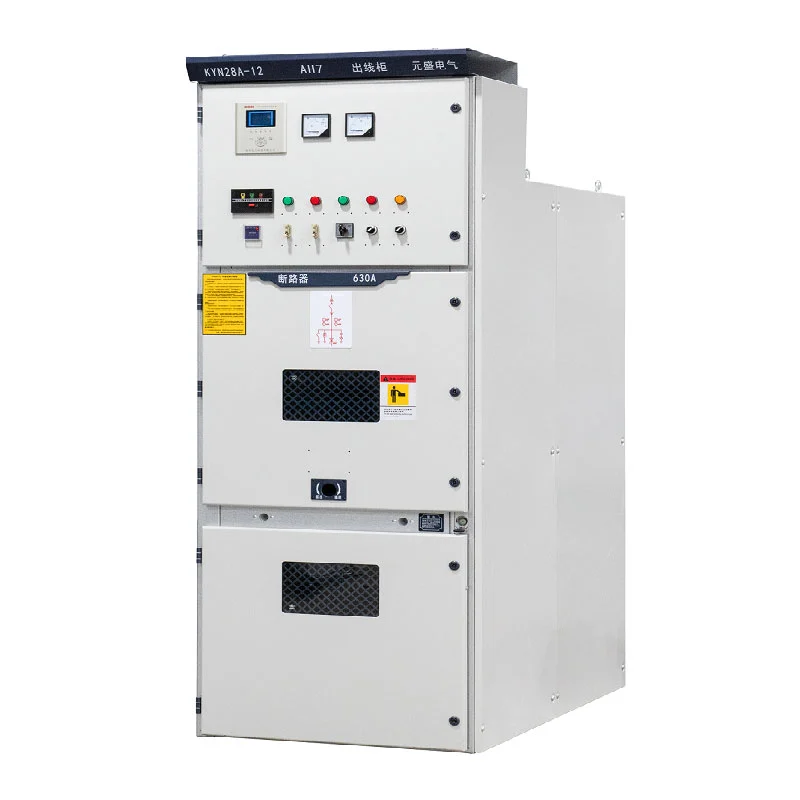

KYN28 Tentsio ertaineko tiradera motako panelak funtzio hauek armairu bereizi gisa antola daitezke bakar batean. hamaikako koordinatua. Horri esker, proiektuaren lerro bakarreko diagramaren inguruan banaketa sistema bat eraiki daiteke zirkuitu bakoitzeko kabinete konfigurazio uniforme bat erabili beharrean.
Kontratazio taldeentzat, arkitektura modular honek ekipamenduaren zehaztapena erraztu dezake, kabinetearen funtzioak bai benetako sare elektrikoaren arabera definituko da. Era berean, hamaikako orokorraren arabera planifikatzeko aukera ematen du elikadura kopurua, egungo eskakizunak, babes-moldaketak eta etorkizuneko banaketa-beharrak.
Erdi-tentsioko banaketa-sistema baten konfigurazioa zirkuitu bakoitzaren funtzioaren araberakoa da. An sarrerako zirkuituek energia elektrikoa jasotzen dute gorako iturri batetik, eta irteerako zirkuituek energia banatzen dute transformadoreak, motorrak, produkzio-ekipoak edo bestelako kargak.
Usune-k KYN28 seriea sarrerako armairuekin, irteerako armairuekin, PT eta tentsioa neurtzeko armairuekin konfigura dezake. neurketa-armairuak, bus-sekzio-armairuak eta isolamendu-armairuak. Armairu mota bakoitza barnean integra daiteke kommutagailuen lerro orokorra, proiektuaren arkitektura elektrikoaren arabera.
Zirkuituetan oinarritutako ikuspegi hau bereziki erabilgarria da kommutagailuaren zehaztapenak behar dituen EPC proiektuetarako estu bat dator onartutako plano elektrikoekin.
Banaketa elektrikoaren eskakizunak alda daitezke fabrikak handitu ahala, produkzio-lerroak gehitzen diren heinean edo azpiegiturak edukiera handitzen da. Hasierako karga elektrikorako soilik aurreikusita dagoen kommutagailu-lerroa zaila izan daiteke aldatu elikadura osagarriak behar direnean.
KYN28 seriearen antolamendu modularrak malgutasun handiagoa eskaintzen du zirkuitu desberdinak antolatzeko tentsio ertaineko banaketa-sistema. Proiektuaren plangintzan zehar, bezeroek posizio egokiak erreserbatu edo definitu ditzakete armairu funtzional gehigarriak etorkizuneko eskakizunen arabera.
Planteamendu horri esker, kommutagailu sistema proiektuaren epe luzeagoko elektrizitate-zerbitzuaren parte gisa har daiteke arkitektura ekipamendu indibidual gisa baino.
Tentsio ertaineko ekipoen antolaketa fisikoa kontu garrantzitsua da gela elektrikoen diseinurako. Ekipamenduak erabilgarri dagoen instalazio-eremuan sartzen diren bitartean funtzionamendu-sarbide nahikoa eman behar du.

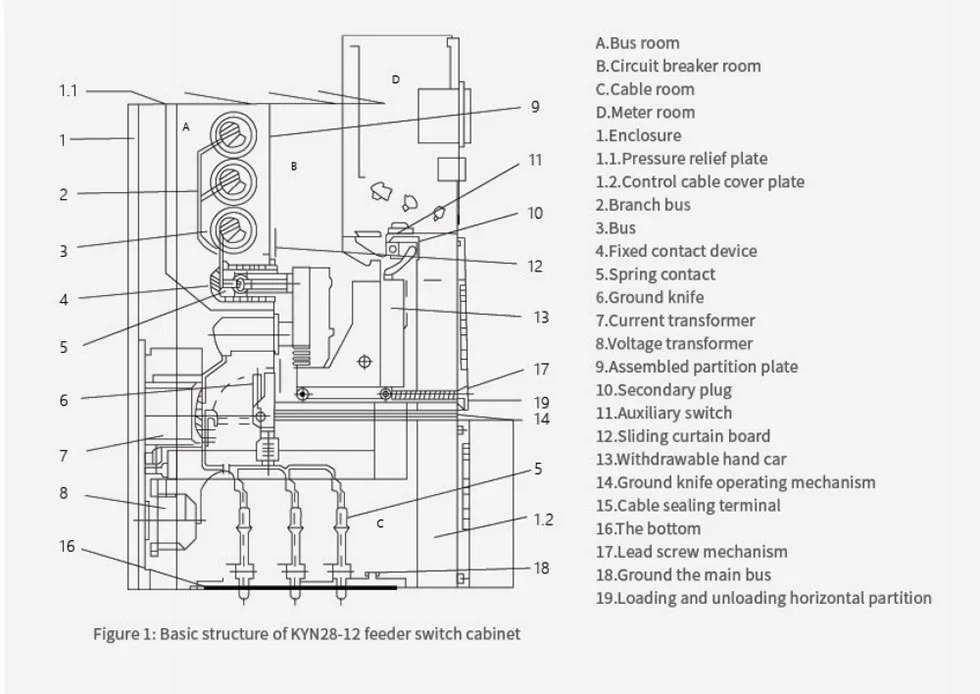

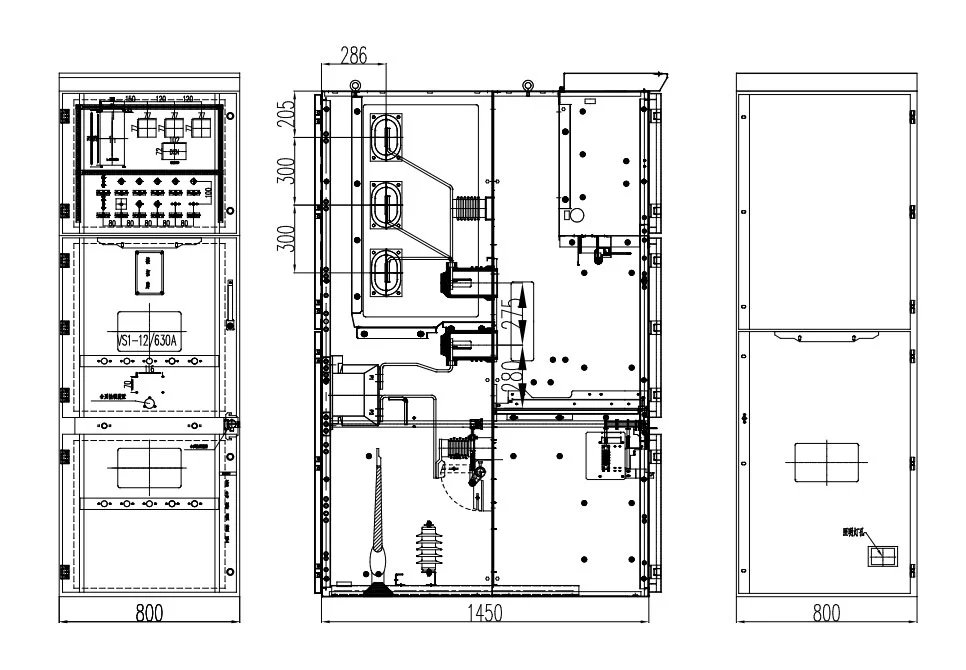

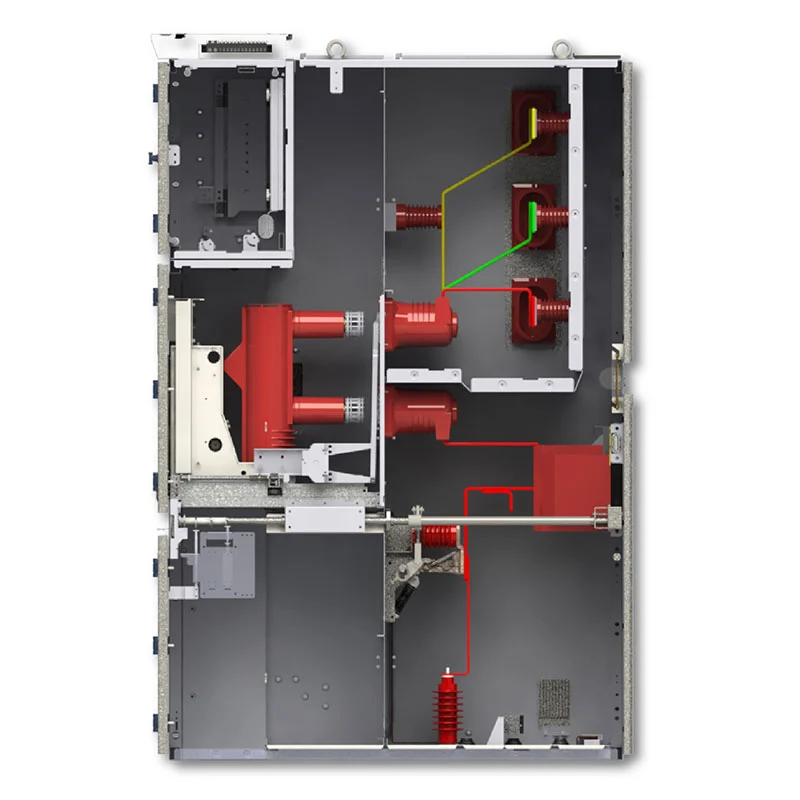

KYN28 Tentsio ertaineko tiradera motako panelak metalez itxitako egitura bat erabiltzen du, aurreko alboko funtzionamendua eta mantentze-lanak dituena. Etengailua, busbarra, kablea eta kontrol-atalak konpartimentu independente gisa antolatuta daude, argi eta garbi sortuz kabinete egitura antolatua.
Gela elektrikoen diseinatzaileentzat, konfigurazio honek ekipamenduen diseinua aurreikusgarriagoa ezartzen laguntzen du eta aukera ematen du Eskuragarri dauden gelako dimentsioen eta kable-konexio-baldintzen inguruan planifikatu behar den etengailuen lerroa.
Hainbat elikadura dituen banaketa-sistema batean, mantentze-eskakizunak zirkuitu indibidualen artean alda daitezke. Zirkuitu batean matxura edo aurreikusitako ikuskapena funtzionamendu elektrikoaren prozeduraren arabera kudeatu behar da zerikusirik ez duten atalak alferrik asaldatu gabe.
Erretiratu daitekeen unitate funtzionalari esker, dagokion ekipamendua posizio isolatu batera eraman daiteke ikuskatzeko, probak, edo ordezkoak. Interblokeatzeko sistema mekanikoak funtzionamendu-sekuentzia kontrolatzen du eta prebenitzen laguntzen du aldatzeko ekintza okerrak.
Horri esker, ekipamendua zirkuitu indibidualaren kudeaketa zati garrantzitsua den banaketa sistemetarako egokia da eguneroko funtzionamendu elektrikoarena.
Sarrerako armairua gorako elikadura-iturritik potentzia elektrikoa jasotzeko eta gailura konektatzeko erabiltzen da tentsio ertaineko busbar sistema. Bere konfigurazioa sarrerako zirkuituaren korronte nominalaren arabera zehaztu daiteke, babes-eskakizunak, neurketa-eskakizunak eta banaketa-arkitektura orokorra.
Irteerako armairuek tentsio ertaineko potentzia banatzen dute beherako transformadore, motor, elikadura edo beste elektrizitate batzuetara. kargak. Irteerako armairuen kopurua eta zehaztapena proiektuaren karga banaketaren arabera planifikatu daitezke eta elikaduraren antolaketa.
PT armairua tentsioa neurtzeko eta erlazionatutako monitorizazio elektrikoaren funtzioetarako erabiltzen da. Integratu daiteke proiektuak tentsio ertainen barruan tentsio-eraldaketa eta neurketa eskatzen duen kommutagailuen lerroa banaketa sistema.
Neurketa-armairuak energia elektrikoa neurtzeko ekipamenduak jaso ditzake dedikatu behar duten aplikazioetarako potentzia neurtzea. Bere konfigurazioa proiektuaren neurketa eta erabilgarritasun eskakizunekin koordinatu daiteke.
Bus sekzio-armairua tentsio ertaineko busbarren atalak zatitzeko edo konektatzeko erabiltzen da sistemaren diseinua. Antolamendu honek malgutasun handiagoa eman dezake hainbat banaketa sareak diseinatzerakoan elektrizitate iturriak edo autobus-atalak.
Isolamendu-armairuak isolamendu elektrikoaren eskakizunetarako konfigurazio dedikatu bat eskaintzen du. Bere antolamendua proiektuaren etentze-sekuentziaren, lurrerako eskemaren eta segurtasun elektrikoaren arabera zehaztu behar da prozedurak.
Fabrikazio-instalazioek produkzio-lerroak, motorrak, transformadoreak, konpresoreak, ponpak eta osagarriak izan ohi dituzte potentzia-eskakizun desberdinak dituzten sistemak. Konmutagailu modular batek zirkuitu hauek antola ditzake fabrikaren banaketa elektrikoaren egitura.
Azpiestazioek sarrera, irteera, neurketa eta autobus sekzioko hainbat zirkuitu behar izan ditzakete. Armairu modularra antolamenduari esker, ingeniariek azpiestazioko linea bakarreko diagraman oinarritutako etengailuen lerro osoa garatzen dute.
Meatze-eragiketak normalean guneko gune ezberdinetan banatutako karga elektriko anitz dakartza. The ekipamendua elikadura-banaketaren eta motorren, ponpen, aireztapenaren elikadura-kudeaketaren eta energia-kudeaketarako konfigura daiteke sistemak eta prozesatzeko ekipoak.
Merkataritza- eta goi-eraikin handiek tentsio ertaineko potentziaren harrera eta banaketa antolatua behar dute. Desberdina armairuaren funtzioak eraikinaren transformadorearen, elikaduraren, neurketaren eta gela elektrikoaren arabera konbina daitezke eskakizunak.
Azpiegitura-proiektuek, hala nola, garraio-instalazioak eta industria-instalazio espezializatuak eduki ditzakete funtzionamendu-baldintza desberdinak dituzten karga elektriko anitz. Konfigurazio modularrak malgutasuna eskaintzen du zirkuitu horiek tentsio ertaineko banaketa-sistema koordinatu batean integratzea.
| Elementua | Zehaztapena |
| Tentsio nominala | 3,6 kV, 7,2 kV, 12 kV |
| Maiztasun baloratua | 50Hz / 60Hz |
| Korronte nominatua | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Zirkuitu Laburreko Eten Korronte Nazionatua | 25kA, 31,5kA, 40kA, 50kA |
| Denbora laburrean jasaten duen korronte baloratua | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Babes Gradua | IP4X kanpoko itxitura, IP2X barruko konpartimentuak |
| Giro-tenperatura | -15°C eta +40°C artean |
| Altuera | ≤1.000m, altuera handiagoetarako baliogabetua |
| Instalazioa | Barruan |
Azken tentsio nominala, korrontea, zirkuitu laburren ahalmena, armairuaren konbinazioa eta unitate funtzionalaren antolamenduak behar dira proiektuaren eskema elektrikoaren eta zehaztapen teknikoaren arabera berretsiko da.
Ekipamendua barrualdean instalatzeko dago, -15°C eta +40°C arteko giro-tenperaturan. Eguneko batez bestekoa hezetasun erlatiboak ez du %95etik gorakoa izan behar, eta hileko batez besteko hezetasun erlatiboak ez du %90etik gorakoa izan behar.
Instalazio-inguruneak gas lehergarri edo korrosiborik, hauts eroalerik eta bibrazio handirik gabe egon behar du. Ekipamenduak baldintza estandar hauetatik kanpo funtzionatu behar badu, ingurumen-baldintzak izan beharko lirateke Usune-rekin konfirmatu diseinu eta ekoizpen teknikoaren aurretik.
Ekipamenduari erreferentzia egin zaio Cas-space Rocket Launch Project-erako, azpiegitura espezializatuko proiekturako tentsio ertaineko elektrizitate banaketa sistema antolatu bat eskatzen duena.
Aeroespazio-azpiegituretarako, sare elektrikoak hainbat karga mota izan ditzake instalazio desberdinak zerbitzatzeko eta euskarri sistemak. Armairu antolamendu uniforme batean oinarritu beharrean, banaketa sistemak behar du sarrerako potentzia, elikadura-zirkuituak, neurketa-funtzioak eta beste eskakizun elektriko batzuk egokitzea a barruan konfigurazio koordinatua.
KYN28 seriearen egitura modularrak armairu funtzional desberdinak antolatzeko aukera ematen du proiektuaren banaketa elektrikoaren eskema. Horrek ingeniariei malgutasun handiagoa ematen die koordinazioan instalazioen sare elektrikoarekin eta gela elektrikoen diseinuarekin konmutagailuen lerroa.
Proiektuaren erreferentziak erakusten du Usuneren tentsio ertaineko banaketa-ekipo modularra nola integra daitekeen azpiegitura espezializatua, non antolatutako zirkuitu konfigurazioa eta proiektuaren berariazko plangintza elektrikoa dauden garrantzitsua.
KYN28 seriea metalezko tentsio ertaineko itxiturarako IEC eta GB arau aplikagarrien arabera diseinatuta dago konmutagailuak eta banaketa elektrikoko ekipoak.
Usunek ISO 9001 Kalitatearen Kudeaketa Sistemaren, ISO 14001 Ingurumenaren Kudeaketa Sistemaren eta ISO 45001 arauen arabera funtzionatzen du. Laneko Segurtasuna eta Osasuna Kudeatzeko Sistema. CE ziurtagiria nazioarteko aplikagarrientzat ere eskuragarri dago merkatuaren eskakizunak.
Produktuen proba-txostenak, zehaztapen teknikoak eta dagokion kalitate-dokumentazioa eman daitezke bezeroen eta proiektuen eskakizunak.
Usune-k etengailuen konfigurazioa onartzen du bezeroen eskema elektrikoen arabera, proiektuak mugatu beharrean armairu antolamendu estandar bat. Planteamendu hau egokia da EPC kontratistak, banatzaile elektrikoak, sistemak integratzaileak eta zirkuitu eskakizun desberdinak dituzten industria erabiltzaileak.
Usunek 14 urte baino gehiagoko esperientzia du ekipamendu elektrikoen arloan eta esperientziadun I+G talde bat mantentzen du proiektuaren diseinu espezifikoari eta konfigurazio teknikoari eusteko gai da.

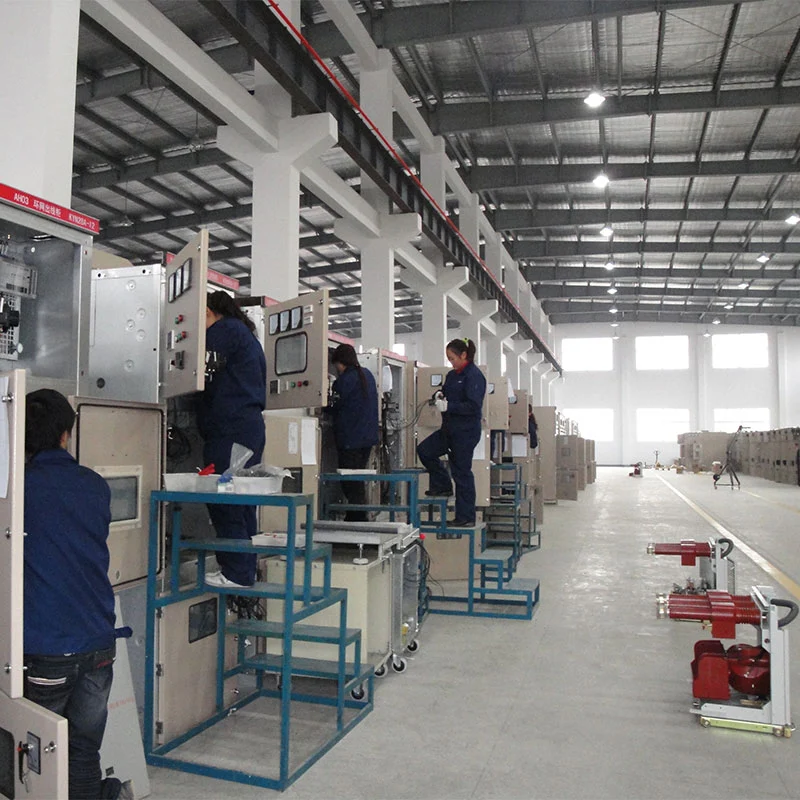

Kalitatearen ikuskapena fabrikazio-prozesu osoan zehar ezartzen da, osagaiak, muntaia, elektrikoak barne probak, eta amaitutako ekipoak. Bidali aurretik ohiko probak egiten dira produktuaren errendimendua egiaztatzeko.
Konfigurazio estandaretarako, produkzio-epea 15-20 egunekoa da, gutxi gorabehera, berrespen teknikoaren ondoren eta ordainketa. Benetako epea produktuaren konfigurazioaren, eskaeraren kantitatearen eta proiektuaren eskakizunen araberakoa da.
Usune-k produktuen proba-txostenak eta dokumentazio teknikoa eskaintzen ditu bezeroen ikuskapena, hornitzaileari laguntzeko kualifikazio, proiektua onartzeko eta martxan jartzeko prozedurak.
Tiradera motako tentsio ertaineko panela metalez itxitako barruko etengailu sistema bat da, erretira daitezkeen unitate funtzionalak erabiltzen dituena. Tentsio ertaineko potentzia jasotzeko, banatzeko, neurtzeko, kontrolatzeko eta babesteko. Bere konfigurazio modularra sistema elektrikoaren arabera armairuaren funtzio desberdinak konbinatzeko aukera ematen du.
KYN28 serieak 3,6 kV, 7,2 kV eta 12 kV aplikazioak onartzen ditu. Tentsio nominalaren eta isolamenduaren eskakizun zehatzak bezeroaren sistema elektrikoaren arabera baieztatu behar da.
Bai. Sarrerako, irteerako, PT, neurketa, autobusen sekzio-sekzioa eta isolamendu armairuak kommutagailu bakarrean konbina daitezke lerro bakarreko diagrama eta banaketa-eskakizunen arabera.
Bai. Antolaketa modularra egokia da elikadura, motor, transformadore eta ekoizpen anitz dituzten fabriketarako Tentsio ertaineko potentzia-banaketa antolatua behar duten kargak.
Armairu modular kontzeptuari esker, proiektuko ingeniariek unitate funtzional desberdinak planifika ditzakete egungo eta aurreikusitako banaketa-eskakizunak. Etorkizuneko hedapena kontuan hartu behar da hasierako gela elektrikoan eta etengailuen lerroaren diseinua.
Bai. Usune-k OEM eskakizunak onartzen ditu bezeroen logotipoak, enpresen izenak eta proiektuaren konfigurazio espezifikoak barne. berrespen teknikoaren menpe.
Konfigurazio estandaretarako, produkzio-epea 15-20 egunekoa da, gutxi gorabehera, berrespen teknikoaren ondoren eta ordainketa. Azken ordutegia eskaera kopuruaren eta konfigurazioaren araberakoa da.
Usune-k zehaztapen teknikoak, produktuen proba-txostenak, kalitate-dokumentazioa eta proiektuekin lotutako beste batzuk eman ditzake dokumentuak bezeroen eskakizunen arabera.
Berme-epe estandarra bidalketa-datatik 12 hilabetekoa da, adostutako tekniko eta komertzialen arabera baldintzak.
Tentsio ertaineko tiradera motako panela hornitzen ari bazara fabrikazio planta, azpiestazio, meatze proiektu baterako, merkataritza-eraikin, azpiegitura-instalazio edo instalazio elektriko espezializatua, Usune-k eman dezake a konfigurazioa zure benetako banaketa-eskakizunetan oinarrituta.
Bidali zure lerro bakarreko diagrama, tentsio nominala, korronte nominala, zirkuitu laburren maila, sarrerako eta irteerako kopurua. zirkuituak, kabinete funtzioak eta instalazio-baldintzak Usuneri ebaluazio teknikoa eta aurrekontua egiteko.
