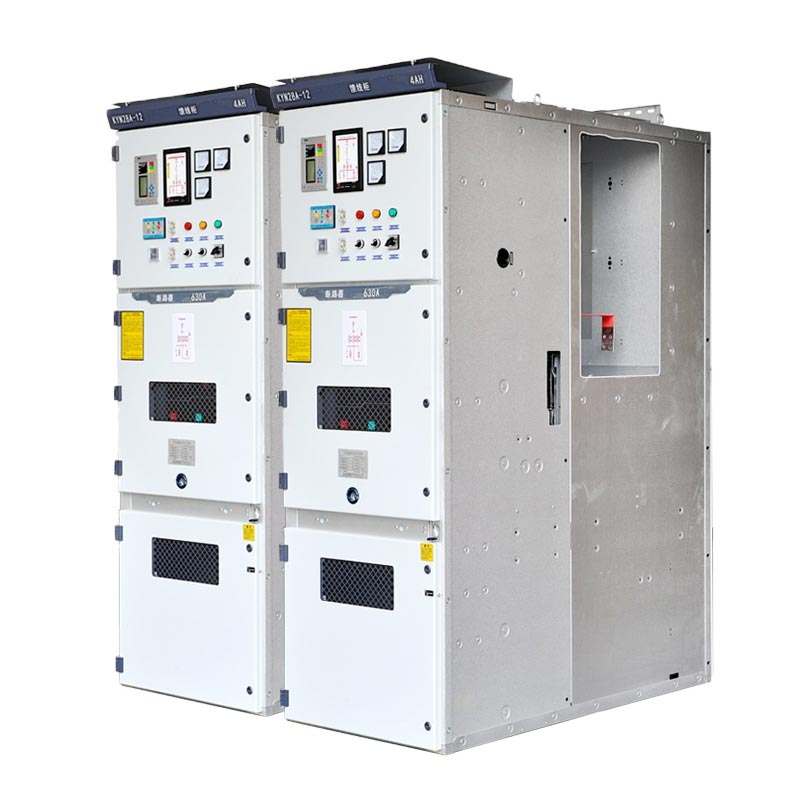

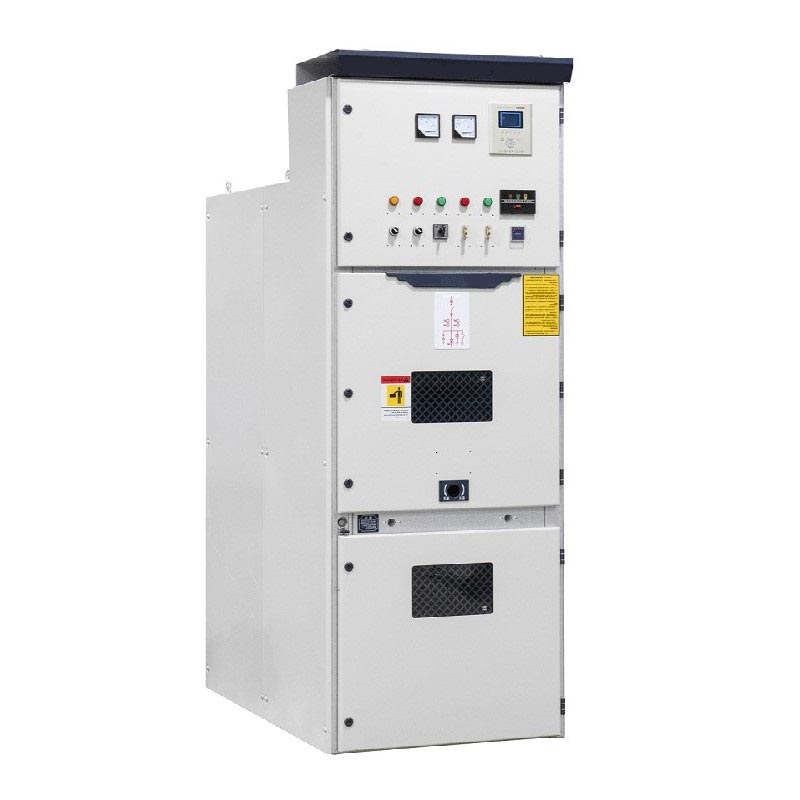

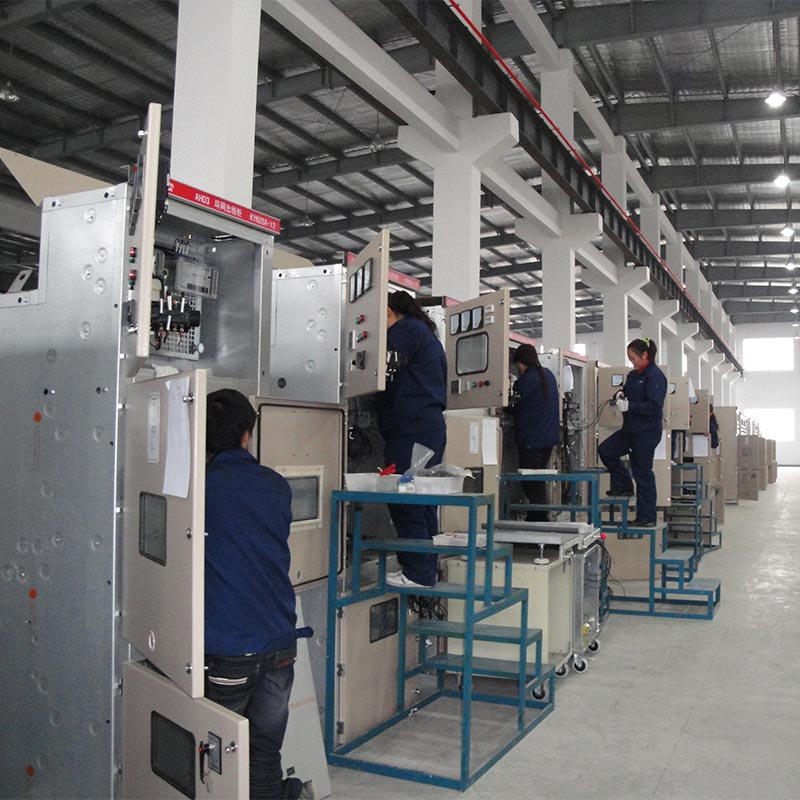

Tentsio ertaineko 11kv Barruko Vcb Panela

Usune Tentsio Ertaineko 11kV Barruko VCB Panela (KYN28 seriea) metalezko konmutagailu blindatu, erretiratu eta itxia da. Tentsio ertaineko sare elektrikoen harrera, banaketa, kontrola eta babeserako diseinatua. It elektrizitate-sistemako oinarrizko banaketa-unitatea da, sistemaren funtzionamendu egonkorra bermatzen du normal eta akatsetan baldintzak.

- Sistema aplikagarriak: 3.6~12kV / 24kV AC trifasikoa 50/60Hz
- Arauak: IEC 62271-200, GB 3906, DL/T 404
- Oinarrizko Egitura: Metalezko itxitura blindatua, orga-egitura desmuntagarria
- Babes-balorazioa: IP4X armairua, Barne IP2X

Behe-tentsioko kommutagailuak

Tentsio ertaineko etengailuak

Eredua eta Parametro Teknikoak

1. Modelo seriea

2. Parametro Tekniko Nagusiak

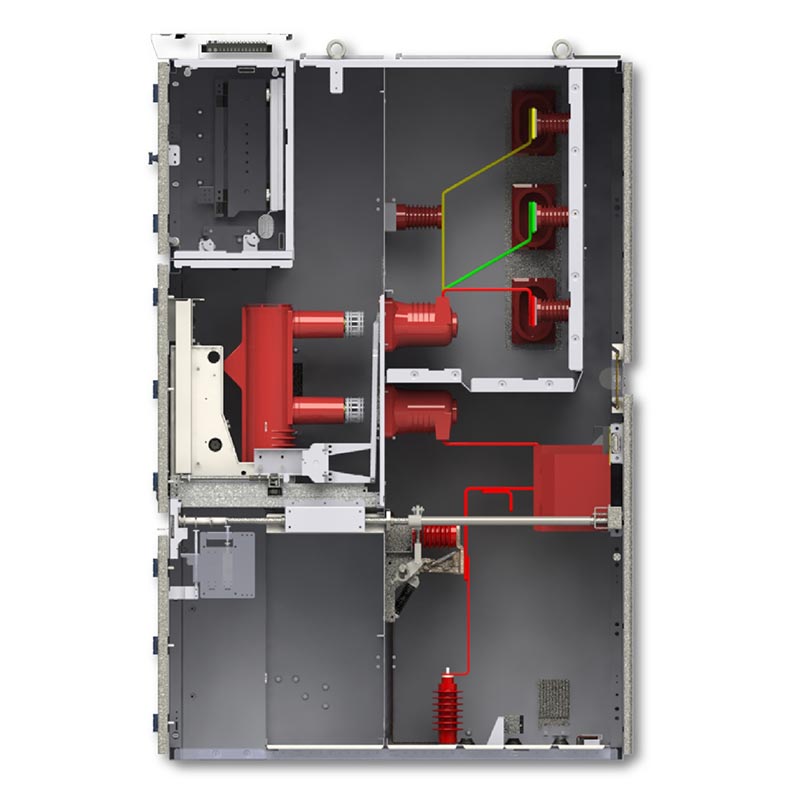

Egitura eta Konpartimentuen Diseinua

Tentsio Ertaineko 11kV Barruko Vcb Panelak altzairuzko plakak erabiltzen ditu lurrean dauden metalezko bost konpartimentu independente bereizteko. faila-arkuen hedapena modu eraginkorrean kentzea eta norberaren segurtasuna bermatzea:

1. Etengailuaren konpartimentua: hutseko etengailuaren orga desmuntagarria (VS1/ZN63A, VD4, etab.), hornitua. interblokeo mekanikoarekin, orga lan, proba eta deskonektatutako posizioen artean aldatzeko aukera emanez.

2. Busbar konpartimentua: busbar nagusiak eta adar busbar ditu, beste konpartimentuetatik guztiz isolatuta. matxurak hedatzea saihestea.

3. Kableen konpartimendua: korronte transformadoreak (CT), tentsio transformadoreak (PT), lurreko etengailuak, kable-terminalak, eta tentsio-motagailuak kableen konexiorako eta babeserako.

4. Kontrol-tresnen konpartimendua: babes-erreleak, tresnak, kontrol-etengailuak, argi adierazleak eta monitorizazio eta funtzionamendurako bigarren mailako zirkuituak.

5. Presioa arintzeko kanala: presioa arintzeko gailu bat dauka goialdean arkuaren presioa eta gasa segurtasunez askatzeko barne akatsen kasuan, armairuan kalteak eta langileen lesioak saihestuz.

Oinarrizko Ezaugarriak eta Abantailak

1. Esku-gurdiaren diseinua: Tentsio ertaineko 11kV Barruko Vcb Paneleko esku-gurdia guztiz trukagarria da, eta horri esker Azkar ikuskatzeko eta ordezkatzeko, busbarren etenaldi osoa behar izan gabe, geldialdi-denbora nabarmen murriztuz.
2. Bost prebentzio integrala interblokeatzeko mekanikoa:
- Etengailuak ustekabean irekitzea eta ixtea eragozten du
- Etengailuaren orga kargapean bultzatzea edo tiratzea eragozten du
- Lurrerako etengailua nahi gabe ixtea eragozten du energiatuta dagoen bitartean
- Itxita dagoenean lurrerako etengailua dinamizatzea eragozten du
- Konpartimentu energizatu batean ustekabean sartzea eragozten du

3. Guztiz itxitako konpartimentu independenteak: metalezko partizioak eremu funtzionalak bereizten ditu, arkua eraginkortasunez kenduz hedapena eta elkarrekiko interferentzia.

4. Aurrealdeko funtzionamendua eta mantentze-lanak: Eragiketa eta mantentze guztiak armairuaren aurrealdetik egin daitezke, instalazio espazioa aurreztea.

5. Fidagarritasun eta Segurtasun Handia: nazioarteko estandar nagusiak betetzen ditu, isolamendu maila altuekin eta akatsen erresistentzia handia.

6. Diseinu modularra: malgutasunez konfigura daiteke sarrerako lineako armairu gisa, irteerako lineako armairu gisa, neurketa armairu gisa, busbar sekzio armairua, etab.

Aplikazioaren eszenatoki nagusiak

1. Sarrerako lineako armairua (Sare elektrikoaren harrera)

2. Irteerako lineako armairua (karga, motor eta transformadoreetarako potentzia banatzea)

3. Motorrak kontrolatzeko armairua (motor handia martxan jartzea, gelditzea eta babestea)

4. Transformadoreen elikadura-armairua (Banaketa-Transformadoreen Babesa)

5. Busbarren sekzio-armairua (Busbarren sekzioa eta transferentzia automatikoa aldatzea)

Benetako Aplikazio Kasuak

1. kasua: Jiangsu probintziako industria petrokimiko handi bat

Proiektuaren erronkak: zentral petrokimikoak elikadura-horniduraren jarraipenerako, segurtasunerako eta oso baldintza handiak ditu akatsen tolerantzia, epe luzerako funtzionamendu egonkorra eskatzen duena.
Irtenbidea: 36 Usune KYN28A-12 hutseko etengailu armairuak erabili ziren sistemaren sarrerako eta irteerako lerroetarako eta motor handien kontrola.
Emaitza operatiboak: 8 urte baino gehiagoko funtzionamendu etengabea eta egonkorra akats handirik gabe, eraginkortasunez lortuz gainkarga eta zirkuitu laburren babesa, etenik gabeko ekoizpena bermatuz.

2. kasua: Konplexu komertziala Zhejiang probintzian

Proiektuaren erronkak: eraikin handiko eraikinaren energia banatzeko gelan leku mugatua, trinkoa, segurua eta behar duena mantentzeko errazak diren ekipoak.
Irtenbidea: Konfiguratu 22 Usune KYN28A-12 kommutagailu, aurrealdetik irisgarri den egitura duten.
Emaitza operatiboak: espazioaren erabilera handia, mantentze erosoa eta babes fidagarria, hala nola, karga kritikoetarako hala nola, eraikinen argiztapena, aire girotua eta suteen aurkako babesa.

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

Q1: Zein da KYN28A-12 eta KYN28-24 arteko aldea?

A: Desberdintasun nagusia tentsio maila nominala da: KYN28A-12 egokia da 12kV (10kV klasea) sistemetarako, KYN28-24 24kV (20kV klasea) sistemetarako egokia da. Biak dagozkien tentsio-mailen arabera diseinatuta daude isolamendu-distantziari, isolamendu-osagaien aukeraketari eta barne-osagaien parametro baloratuei dagokienez.

2.G.: Usune-k pertsonalizatu al dezake hutseko etengailu hau esportatzeko proiektuetarako?

A: Bai. Fabrikatzaile profesional gisa, Usune-k parametroak egokitu ditzake bete beharreko proiektuen eskakizunen arabera eskualdeko estandar desberdinak, hala nola IEC eta ANSI, eta etengailuen modeloak, babes-erreleak eta pertsonaliza ditzake dimentsioak.

Q3: Zeintzuk dira Tentsio Ertaineko 11kV Barruko Vcb Panelaren zerbitzu-bizitza eta mantentze-zikloa?

A: Mantentze-baldintza normaletan, diseinatutako zerbitzu-bizitza 20-30 urtekoa da. Ohiko mantentze-lanak batez ere isolamendu-probak, etengailuaren ezaugarrien egiaztapenak eta erreleen kalibrazioa barne hartzen ditu. Orga erretiragarria egiturak ordezkapen azkarra ahalbidetzen du, mantentze-lanak nabarmen murrizten direlarik.
