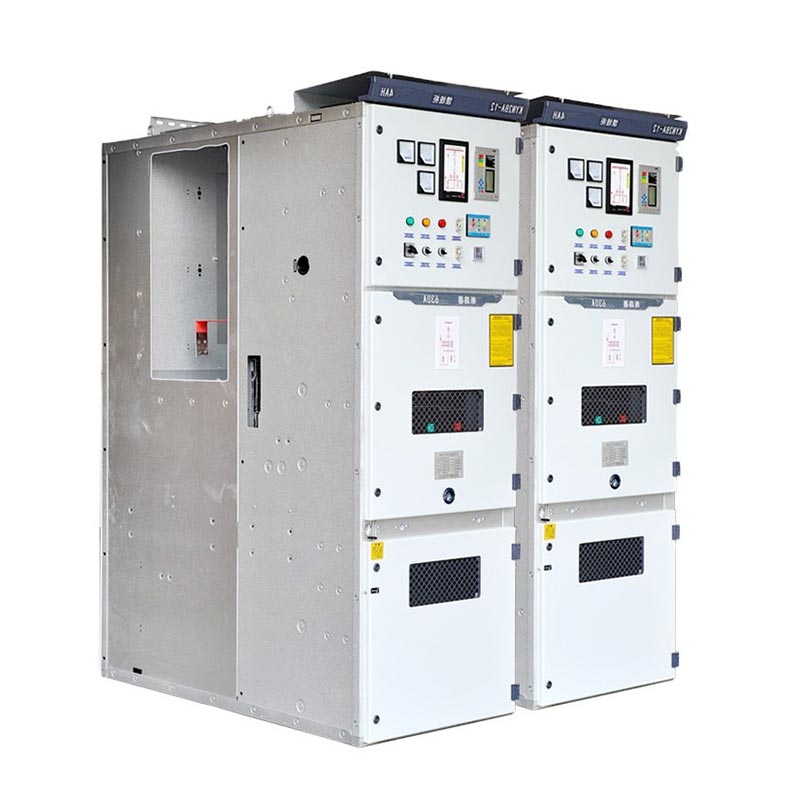

Kyn28 Switchgear 6kv

Usune Kyn28 Switchgear 6kV barruko AC metalezko erretiratu daitekeen etengailu bat da, egokia. 3,6kV~12kV tentsio mailak, 50/60Hz trifasikoko AC potentzia sistemak, eta potentzian kontrol eta babes gailu nagusia da. transmisio eta banaketa prozesua. Zhejiang Usune Electric-ek independenteki garatu eta fabrikatu du, hau produktua diseinu-kontzeptu aurreratuak eta fabrikazio-prozesu helduak integratzen ditu, segurtasuna, fidagarritasuna eta orekatuz praktikotasuna. Busbarra bakarreko eta busbar bakarreko sistema segmentatuen potentzia banatzeko beharrak asetzen ditu, eskala handia lortuz energia, metalurgia, kimiko eta eraikuntza industrietan aplikazioa, seguru eta eraginkorra lagunduz errendimendu egonkorra duten potentzia sistema globalen funtzionamendua.

Behe-tentsioko kommutagailuak

Tentsio ertaineko etengailuak

Oinarrizko Parametro Teknikoak

Egituraren diseinua eta oinarrizko ezaugarriak

1. Diseinu modularra aldagarria

Kyn28 Switchgear 6kV oinarrizko osagaia, hutseko etengailua (VS1, VD4, etab.ekin bateragarria) instalatuta dago. orga mugikor batean. Ohiko mantentze-lanak, probak edo ordezkapenak egiteko, etengailuaren orga bakarrik egon behar da funtzionamendurako kendu da, armairu osoa deskargatu beharrik gabe, mantentze-denbora nabarmen laburtuz eta argindar etenen eragina murriztea. Orga unibertsala da eta azkar ordezkatu daiteke, sistema hobetuz funtzionamendu eta mantentze-eraginkortasuna.

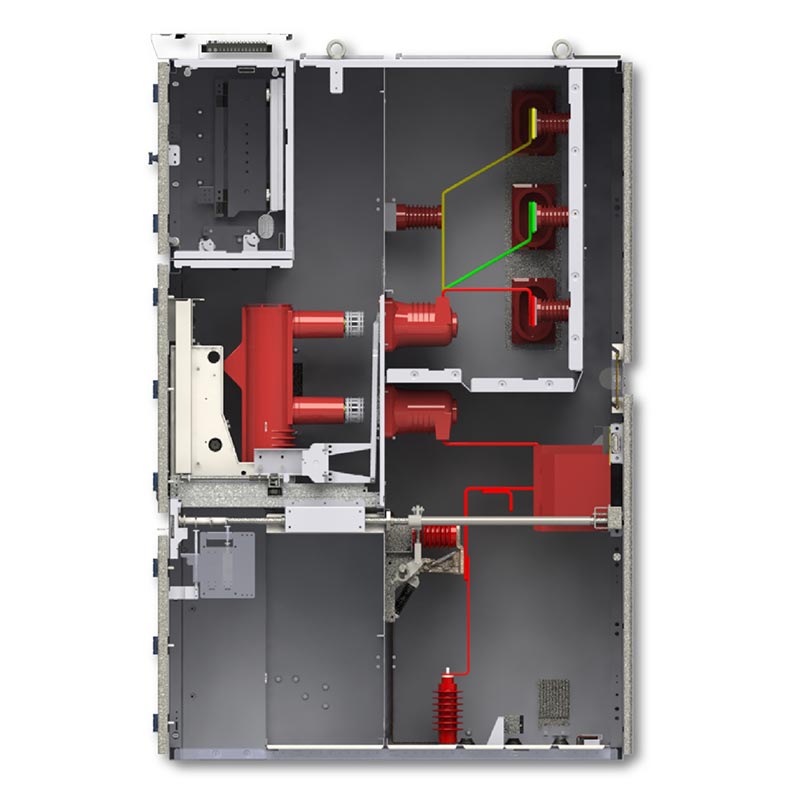

2. Metalez estalitako Konpartimentuzko Egitura

Kyn28 Switchgear 6kV armairua lau konpartimentu independentetan banatzen da metalezko partizioen bidez: busbarra bat konpartimentua, etengailuaren konpartimendua, kableen konpartimendua eta tentsio baxuko tresnen konpartimendua. Bakoitzak konpartimentuaren osagai biziak erabat isolatuta daude, fasez fase hedatzea eraginkortasunez saihestuz eta fasetik lurrerako zirkuitu-labur-matxurak, kaskadako hutsegiteak saihestuz, deskarga elektrikoa jasateko arriskua murriztuz. mantentzea eta ekipoen funtzionamenduaren segurtasuna hobetzea.

3. Bost-prebentzio interblokeatutako babes integrala

Bost prebentzio interblokeatzeko sistema mekaniko + elektriko bikoitz batekin hornituta, bere funtzionamendu okerrak ezabatuz. iturria:

- Etengailuak ustekabean irekitzea edo ixtea eragozten du;

- Etengailuaren orga kargapean bultzatzea/kentzea eragozten du;

- Lurrerako etengailua ixtea eragozten du energiatuta dagoen bitartean;

- Lurreratze-etengailua itxita dagoenean ustekabeko energizazioa eragozten du;

- Konpartimentu energizatu batean ustekabean sartzea eragozten du.

4. Trinkoa, eraginkorra eta erraz hedagarria

Armairuak egitura trinkoa du, instalazio lekua aurrezten du. Bere diseinu modularrak konbinazio malgua ahalbidetzen du eta kabinete motak zabaltzea, energia banaketa sistemaren hedapen beharrak asetzeko. Erraz egokitzen da sistema-arkitektura desberdinak, hala nola busbarra bakarra eta sistema segmentatu bakarrak, etorkizuna erraztuz sistemaren eguneratzeak eta integrazioa.

Aplika daitezkeen ingurumen-baldintzak

1. Giro-tenperatura: -10 ℃ ~ + 40 ℃

2. Altuera: ≤1000m (1000m-tik gorako altuera handiko eremuetarako diseinu pertsonalizatuak daude eskuragarri)

3. Airearen hezetasuna: eguneko batez besteko hezetasun erlatiboa ≤95%, hileko batez besteko hezetasun erlatiboa ≤90% (kondentsatu gabe)

4. Inguruko ingurunea: ez da gas korrosiborik edo lehergarririk, ez hauts kopuru handirik eta ez sukoirik edo lehergairik komunikabideak

Aplikazioaren eszenatoki tipikoak

1. Zentral elektrikoaren sistema osagarriak: zentralaren potentzia jaso, banatu eta babesteko erabiltzen da, egonkortasuna bermatuz. sorgailuaren ekipo osagarrien hornidura;

2. Industria eta Meatzaritza Enpresen Potentzia Banaketa: karga handiko industria agertokietarako egokia, hala nola meatzaritza, metalurgia eta industria kimikoak, elikadura-hornidura kontrolatzeko eta gainkarga/zirkuitu laburren babeserako beharrak asetzeko. potentzia handiko ekipoak;

3. Eraikin komertzialak eta altuak: merkataritza gune handietako azpiestazioetan, bulego eraikinetan, hoteletan, etab. eraikuntza-potentziaren banaketa segurua eta kudeaketa findua lortzeko;

4. Azpiestazio publikoak: hiri eta industria azpiestazioetan tentsio ertaineko elektrizitatea banatzeko oinarrizko ekipamendu gisa, eskualdeko sare elektrikoaren funtzionamendu egonkorra bermatzea.

Mundu errealeko aplikazio kasua

Kasu praktikoa: Jiangsu probintzian altzairu talde handi baten ijezketa-errota baten ekoizpen-lerroaren potentzia banatzeko proiektua

Proiektuaren aurrekariak: Altzairu taldearen ijezketa-tailerrean zegoen etengailuak zahartuta eta maiz zeuden gaizki funtzionatzea, produkzio-lerroaren etengabeko funtzionamenduari eragiten diona. Fidagarritasun handiko tentsio ertainekoa aldagaia behar zen ordezkatzeko.

Irtenbidea: 28 Usune KYN28-6KV etengailu aukeratu ziren, 10kV-ko potentzia banatzeko sistemarekin bateragarriak, eta 1600A-ko korronte nominala eta 31,5kA-ko denbora laburrean (4s), VS1 huts-zirkuituarekin konfiguratuta. hausleak.

Ezarpenaren emaitzak: martxan jarri zenetik hiru urteetan, ekipoak hutsegiterik gabe funtzionatu du. The Bost geruzako elkarlotura sistemak eraginkortasunez funtzionamendu okerrak saihesten ditu, eta egitura konpartimentuak saihesten du matxurak zabaltzea. Ijezketa-lerroaren ekoizpen-lerroaren elikadura-horniduraren egonkortasuna % 99,9 hobetu da, murriztuz urteko geldialdi denbora galerak 5 milioi yuan baino gehiago, bezeroaren laudorio handiak irabaziz.

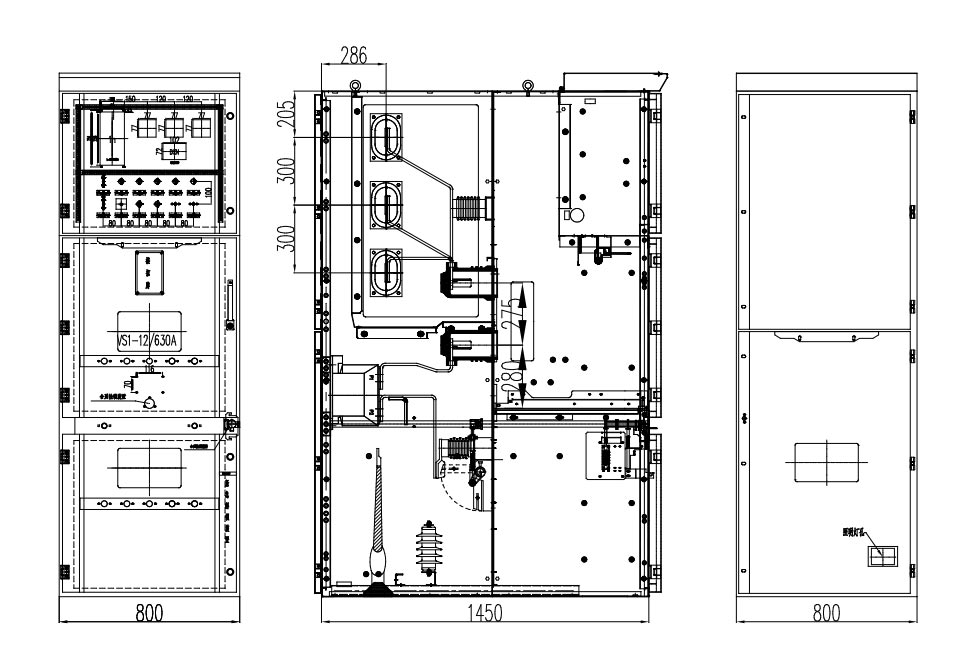

Kanpoko Dimentsioa

Proiektuaren erreferentzia

Cas-space Rocket Launch Project

Proba txostena

Ohiko galderak

Q1: Zeintzuk dira Kyn28 Switchgear 6kV-ren oinarrizko abantailak ohiko switchgear finkoekin alderatuta?

A: Ohiko etengailu finkoarekin alderatuta, Usune KYN28-6KV-ren abantailarik handiena bere diseinu aldagarria da. Etengailuaren orga modu independentean mugitu daiteke, armairu osoa itzaltzeko beharra ezabatuz mantentze-lanak, argindar etenen eragina nabarmen murriztuz. Aldi berean, bere metalezko blindatua konpartimentatu zen Egiturak eta bost frogak elkarlokatzeko sistema integralek segurtasun handiagoa eskaintzen dute. Diseinu modularrak errazten du hedapena eta sistema integratzea, potentzia-banaketaren behar konplexuetara egokituz eta, oro har, baxuagoa izan dadin bizi-zikloaren mantentze-kostuak.

2.G.: Konmutagailu hau altuera handiko edo ingurune berezietara egokitu al daiteke? Zein da pertsonalizazio zikloa?

A: Bai. Altuera handiko inguruneetarako > 1000 m, Usune-k isolamenduaren diseinua eta osagaien aukeraketa optimizatuko ditu. Izan ere ingurune bereziak, hala nola ingurune korrosiboak, hezetasun handikoak eta hautsez beteak, irtenbide pertsonalizatuak, esaterako korrosioaren aurkako estaldurak, zigilatze hobetua eta hautsaren aurkako hesiak eman daitezke. Estandarrentzako ekoizpen-zikloa pertsonalizatutako produktuak 15-20 egunekoa dira gutxi gorabehera, pertsonalizazio konplexutasunaren eta eskaera kopuruaren arabera.

3.G.: Fabrikatzaile gisa, zer salmenta osteko eta laguntza teknikoko zerbitzu eskaintzen ditu Usunek?

A: Iturburu-fabrika gisa, Usune-k bizi-ziklo osoko zerbitzuak eskaintzen ditu: aurresalmentak irtenbideen diseinua, parametroa barne hartzen ditu hautaketa, eta kontsulta teknikoa; salmenten jarraipenak ekoizpenaren aurrerapenaren jarraipena eta fabrikako probak barne hartzen ditu lankidetza; salmenta osteko doako instalazioa eta martxan jartzea, operadoreen prestakuntza, 1 urteko ekipoen bermea barne hartzen ditu. bizitza osorako ordezko piezen hornikuntza eta mantentze-zerbitzuak, eta 24 orduko erantzun globala bermatzeko behar teknikoei ekipoen funtzionamendu egonkorra.
